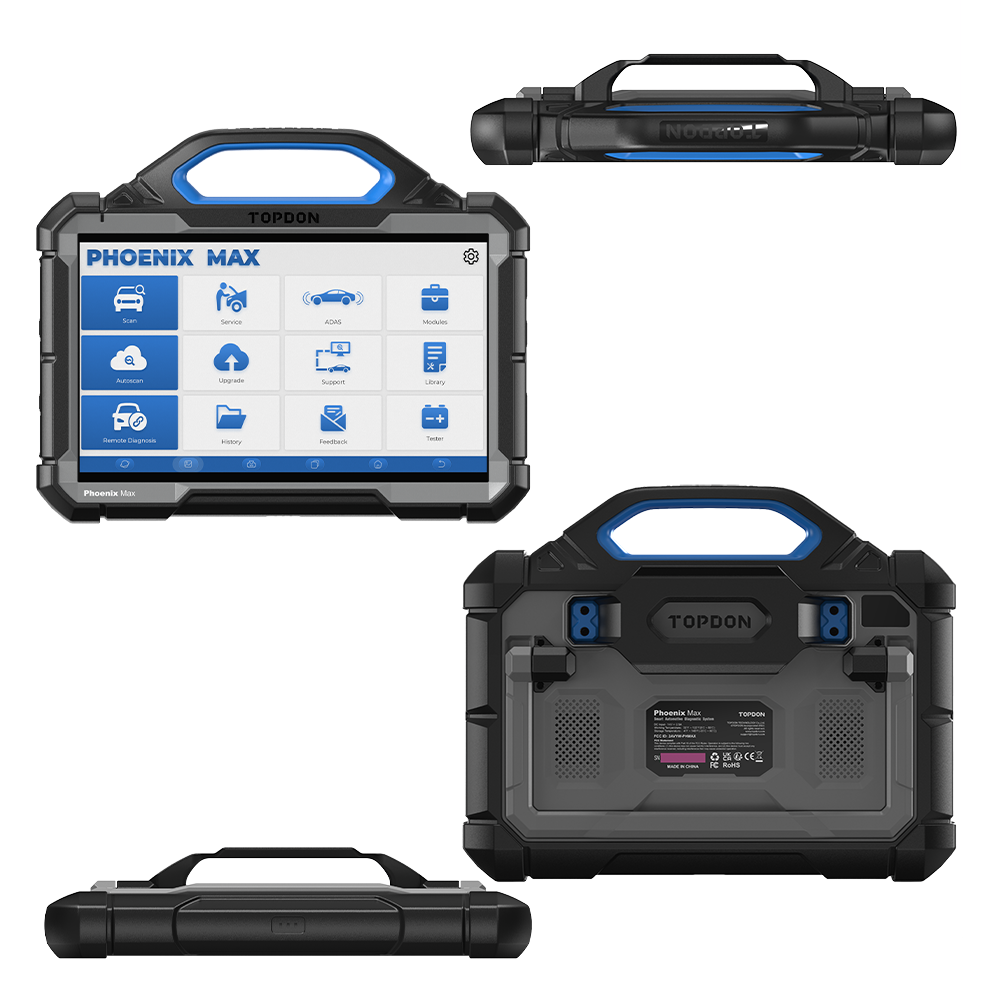

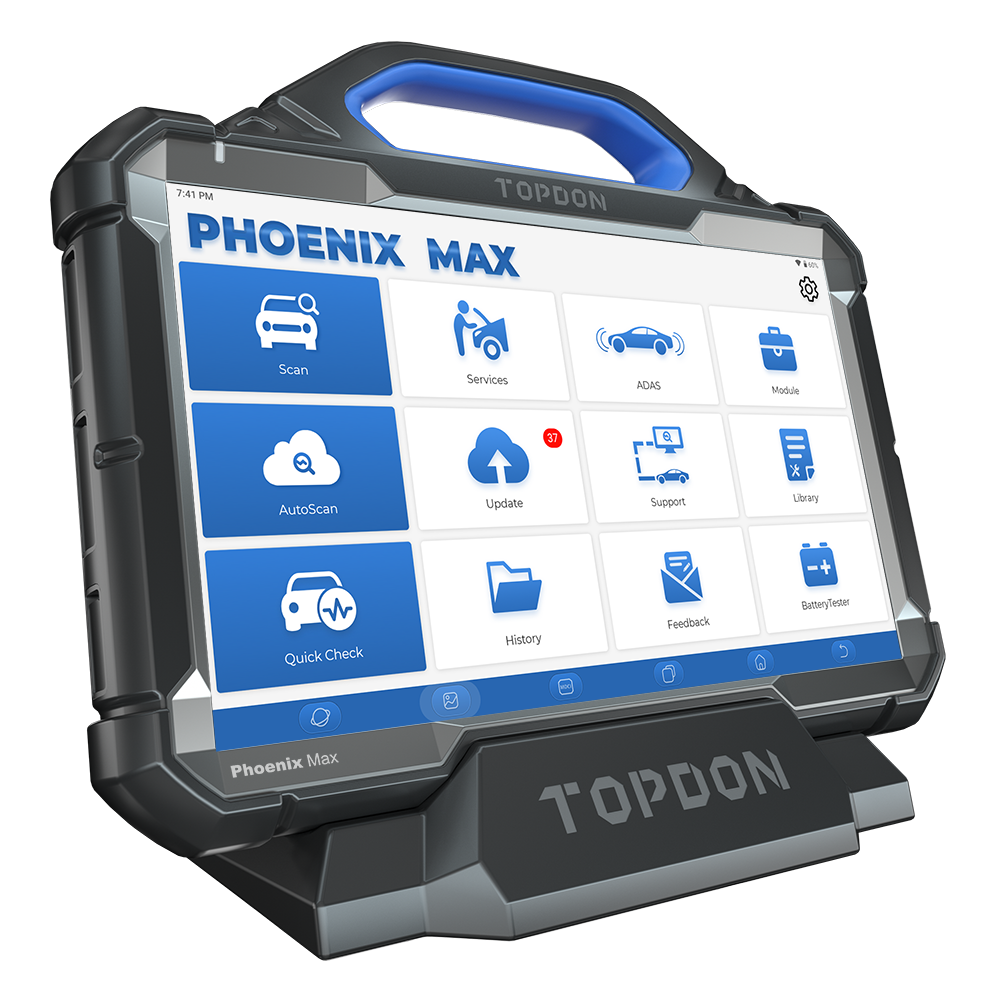

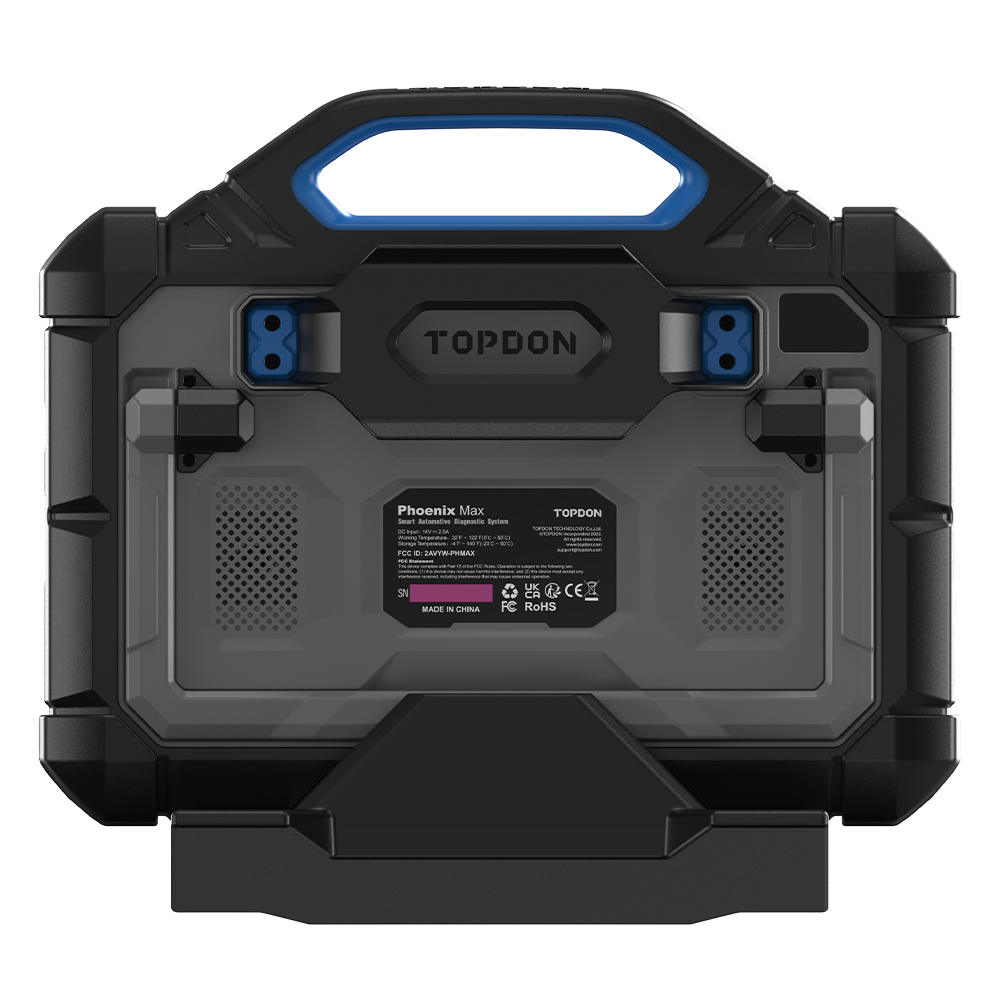

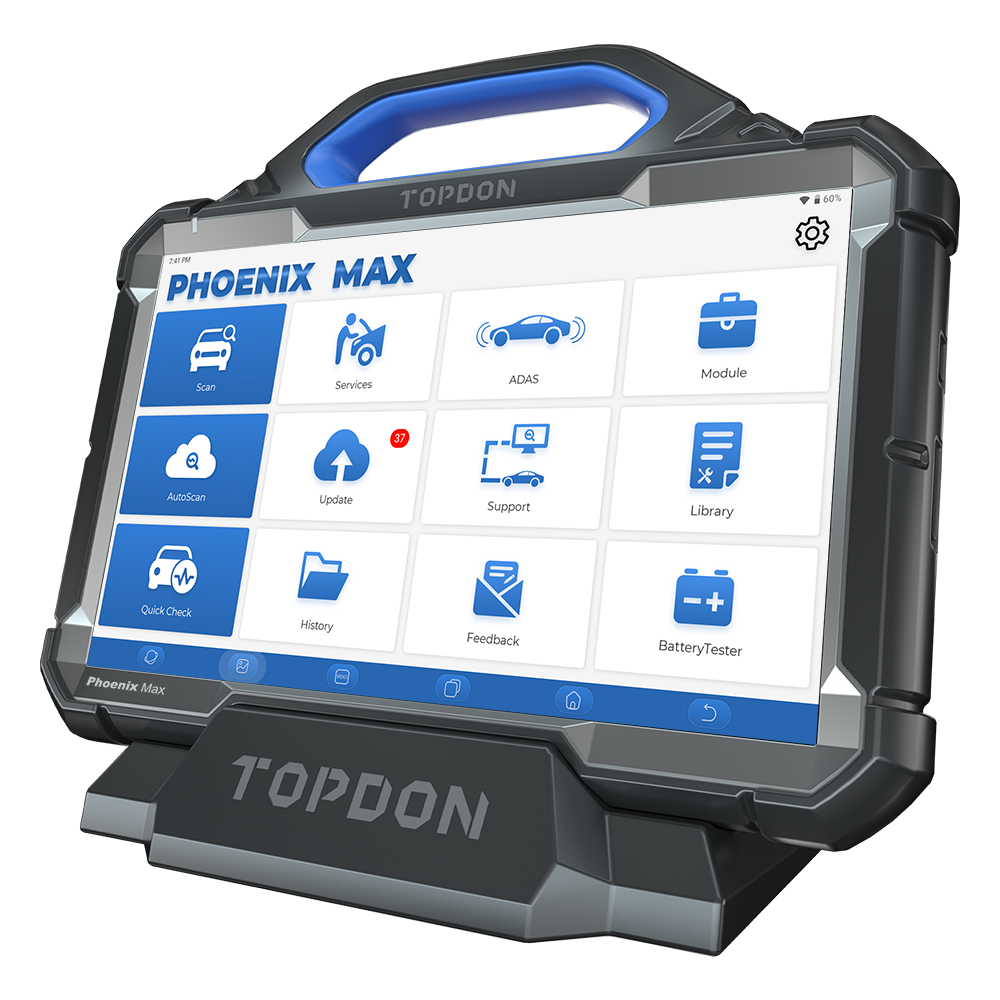

Topdon Phoenix Max | Uitleesapparaat | Auto

De Topdon Phoenix Max is het topmodel van de Phoenix-reeks: een uitleesapparaat op een 13,3-inch scherm van 1920 x 1200 beeldpunten, aangedreven door een achtkernprocessor met 8 GB werkgeheugen en 256 GB opslag. De bijbehorende Phoenix MDCI Pro spreekt J2534, DoIP, CAN FD, D-PDU en RP1210 en koppelt over wifi, bluetooth of kabel. Het toestel diagnosticeert alle systemen van meer dan 200 voertuigmerken, beheerst de tien OBD-modi en voert 35 service- en onderhoudsprocedures uit.

Het zwaartepunt ligt bij het schrijven naar regeleenheden: online programmeren haalt de fabriekssoftware van de server, online coderen stemt een vervangen module af op de uitrusting van het voertuig, en voor de VAG-groep zijn er begeleide functies. De topologiekaart brengt de regeleenheden en hun bussen als schema in beeld. De meegeleverde licentie loopt 24 maanden voor personen- en bestelauto, met daarnaast 12 maanden op de optionele software voor zware bedrijfsvoertuigen.

Diagnosefuncties:

De Topdon Phoenix Max voert een volledige systeemdiagnose uit op alle aanwezige elektronische regeleenheden van het voertuig. Naast de generieke OBD-gegevens leest het toestel per merk de fabrikantspecifieke gegevens uit.

• Foutcodes lezen en wissen: Haalt de opgeslagen codes met omschrijving en status uit elke module. Het toestel kan tot acht CAN-lijnen tegelijk aftasten, wat een volledige scan aanzienlijk bekort; wissen gaat per module of over het hele voertuig.
• Live data: Zet de meetwaarden weg als getal, als grafiek of samengevoegd in één beeld. Waarden zijn tijdens een proefrit vast te leggen en achteraf naast elkaar terug te kijken.
• Bidirectionele aansturing: Geeft een component vanuit de regeleenheid opdracht om te schakelen: een relais, een injector, een ventilator, een klep. Reageert het onderdeel wel op commando maar niet in bedrijf, dan ligt de oorzaak buiten het onderdeel zelf.

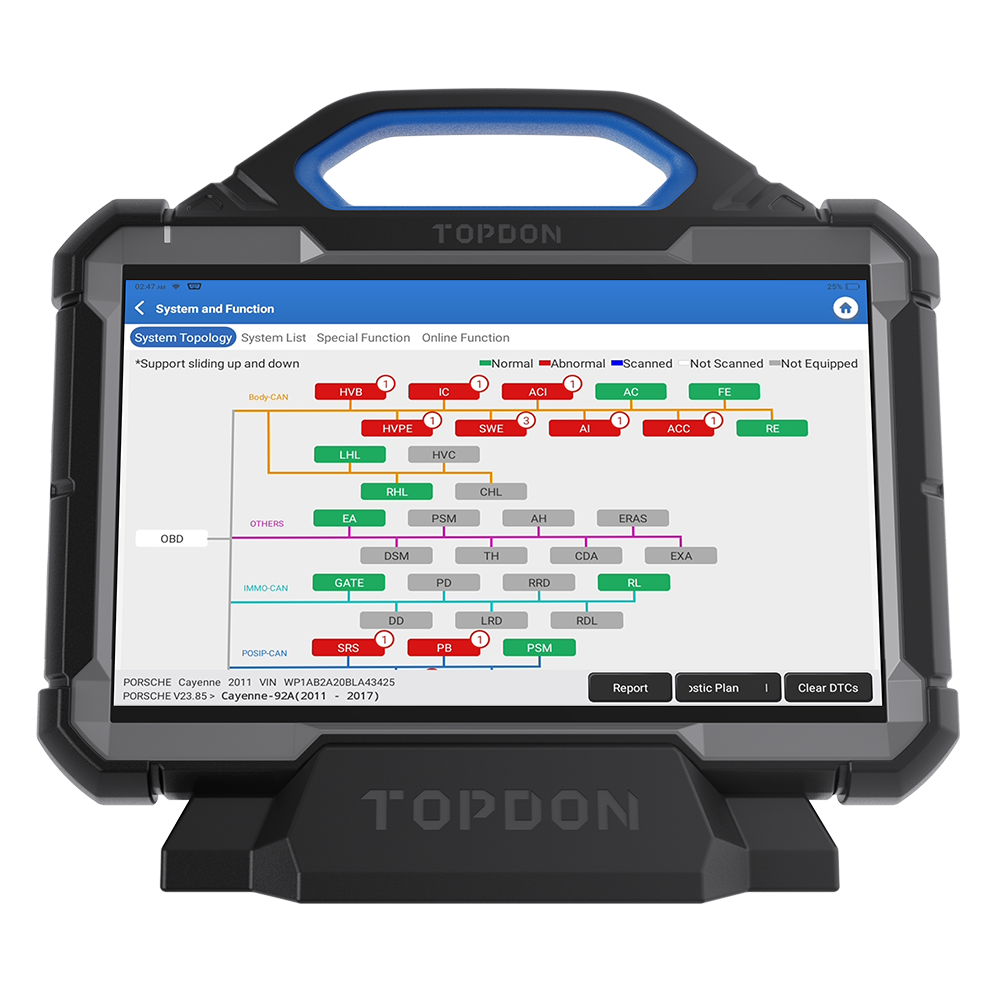

• Topologiekaart: Tekent de regeleenheden en de bussen waarop zij zitten als schema, met per module de foutstatus. Valt een hele tak weg, dan wijst het schema naar de bus of de gateway in plaats van naar de modules afzonderlijk.
• Regeleenheidgegevens: Leest onderdeelnummer, hardwarestand, softwarestand en kalibratiegegevens uit, nodig om te bepalen of een module de programmering draagt die bij dit voertuig hoort.

Service- en onderhoudsfuncties:

De Topdon Phoenix Max ondersteunt 35 service- en onderhoudsprocedures. De beschikbare functies kunnen verschillen per merk, model en bouwjaar.

Motor, brandstof en aandrijflijn:

• Oliereset: Nulstelt de onderhoudsteller en dooft de servicemelding zodra de beurt is gedaan.
• Gasklep aanpassen: Laat de regeleenheid de uiterste standen van de elektronische gasklep opnieuw vastleggen. Blijft dat na reinigen of vervangen achterwege, dan wijkt de stationaire luchthoeveelheid af van wat de regeleenheid verwacht.
• Injectorcodering: Zet per cilinder de kalibratiewaarde van de injector in de motorregeleenheid. Die waarde drukt uit hoeveel de injector afwijkt van de nominale opbrengst; de regeleenheid corrigeert daarmee de stuurduur. Vooral van belang bij common-rail diesels.
• Tandinleren krukas: Slaat de fabricagetolerantie van de krukastandkrans op, zodat een ongelijkmatigheid in het tandwiel niet als ontstekingsmisser wordt gemeld. Aan de orde na vervanging van de motorregeleenheid, de krukaspositiesensor of het vliegwiel.
• Vermogensbalans: Vergelijkt wat elke cilinder afzonderlijk aan het koppel bijdraagt. Een cilinder die achterblijft valt op zonder dat er iets gedemonteerd hoeft te worden.
• Brandstofcorrectie terugzetten (A/F): Brengt de aangeleerde mengselcorrectie terug op nul, waarna de regeleenheid opnieuw inregelt op het signaal van de lambdasensor.
• Automaat inleren: Doorloopt het zelfleerproces van de automatische transmissie opnieuw, waarmee de schakelkwaliteit na onderhoud of een olieverversing wordt hersteld.
• Start-stop aan- of uitzetten: Bepaalt of het voertuig de motor bij stilstand automatisch afzet.
• Koelcircuit ontluchten: Laat de elektrische koelvloeistofpomp draaien zodat ingesloten lucht meekomt met de vloeistof.

Uitlaatnabehandeling:

• Roetfilter regenereren (DPF): Voert de gedwongen regeneratie uit en stelt na een filterwissel de beladings- en asgegevens terug.
• Benzinepartikelfilter regenereren (GPF): Dezelfde behandeling voor het partikelfilter van directingespoten benzinemotoren.
• AdBlue terugstellen: Zet de tellers en aangeleerde waarden van het SCR-systeem terug na bijvullen of na werk aan de doseerpomp.
• EGR aanpassen: Laat de uitlaatgasrecirculatieklep zijn eindstanden en doorstroomwaarden opnieuw leren na reiniging of vervanging.
• NOx-sensor terugstellen: Wist de correctiewaarden van de oude sensor, zodat de nieuwe vanaf de basiswaarde wordt ingeregeld.

Remsysteem:

• Elektronische parkeerrem bedienen: Rijdt de zuigers van de achterremklauwen naar de servicestand en weer terug, zodat blokken en schijven te vervangen zijn zonder het stelwerk te forceren.
• ABS ontluchten: Laat de pomp en de kleppen in het regelblok werken, zodat de lucht die daar na het openen van het systeem achterblijft alsnog wordt afgevoerd.

Onderstel en stuurinrichting:

• Stuurhoeksensor nulstellen (SAS): Legt vast welke sensorwaarde bij rechtuit rijden hoort. Wijkt dat nulpunt af, dan grijpt het ESP op het verkeerde moment in.
• Vering kalibreren: Stelt de rijhoogte in en laat de hoogtesensoren opnieuw inleren na werk aan de sensor of de regelmodule.

Veiligheid, banden en rijhulp:

• Airbagregeleenheid vrijmaken: Verwijdert de vastgelegde crashgegevens en de bijbehorende codes nadat de airbags en gordelspanners zijn vernieuwd.
• Bandenspanningssysteem terugstellen (TPMS): Zet het systeem terug en dooft de waarschuwing na het wisselen van een sensor, een band of een wiel.
• Bandenmaat vastleggen: Legt de gemonteerde bandenmaat vast in de regeleenheid.
• Startonderbreker (IMMO): Leert sleutels aan, verwijdert verloren sleutels uit het geheugen en stemt de regeleenheid af op het voertuig.
• Sleutel- en chipbewerking (IMMO PROG): Optionele functie voor het werk op componentniveau: sleutelchips lezen en schrijven, EEPROM- en MCU-geheugen benaderen en het geheugen van motor- en transmissieregeleenheden bewerken. Hiervoor is de T-Ninja Box nodig.
• Adaptieve cruisecontrol aanleren: Meldt een vervangen of gerepareerde regeleenheid van het systeem aan bij het voertuig. Het fysiek uitrichten van de radar gebeurt met de losse ADAS-kalibratieapparatuur.

Interieur, carrosserie en verlichting:

• Schuifdak instellen: Regelt het gedrag van het schuifdak: vergrendeling, automatisch sluiten bij regen, de geheugenstand voor schuiven en kantelen en de temperatuurdrempel die daarbij hoort.
• Koplampregeling kalibreren (AFS): Stemt de hoogteregeling en de meedraaifunctie van de koplampen af op de stand van het voertuig.
• Ruiten inleren: Laat de boven- en onderstand van de zijruiten opnieuw vastleggen, waarmee de knelbeveiliging en de eentoetsbediening terugkomen.
• Stoelen aanleren: Koppelt een vervangen of gerepareerde stoel met geheugenfunctie weer aan de bediening.
• Klimaatregeling inleren: Laat de meng- en verdeelkleppen hun eindstanden opnieuw zoeken na vervanging van een stelmotor of het bedieningspaneel.

Elektrisch systeem en voertuiggegevens:

• Accu aanmelden (BMS): Geeft type en capaciteit van de nieuwe accu door aan het laadsysteem en wist de aangeleerde veroudering. Blijft dat achterwege, dan laadt het voertuig naar het profiel van de oude accu.
• Kilometerstand schrijven: Zet de kilometerstand in de regeleenheid, bedoeld om de oorspronkelijke stand over te nemen na vervanging van een instrumentenpaneel.
• Rotorhoek kalibreren: Legt bij hybride en elektrische voertuigen het verschil vast tussen de rotorstand die de sensor van de aandrijfmotor meet en de werkelijke stand van het magneetveld. Loopt die hoek uit de pas, dan verliest de aandrijving koppel en rendement.
• Hoogvoltaccu uitlezen: Haalt de toestand en de foutcodes van het accupakket van hybride en elektrische voertuigen op.
• Transportstand opheffen: Beëindigt de fabrieksstand die tijdens vervoer en opslag het stroomverbruik beperkt en daarbij comfortfuncties buiten werking stelt.
• Taal omzetten: Wijzigt de taal van het centrale bedieningspaneel van het voertuig.

Speciale functies en mogelijkheden:

De Topdon Phoenix Max beschikt over aanvullende functies voor het programmeren en coderen van regeleenheden, voor toegang tot beveiligde voertuignetwerken en voor het vastleggen en ondersteunen van de werkzaamheden.

Programmeren en coderen:

• Online programmeren: Betrekt het softwarebestand voor de gekozen regeleenheid van de server van de fabrikant en schrijft dat naar het voertuig. Opgegeven voor dertien merken: Mercedes-Benz, BMW, Volkswagen, Audi, Skoda, Seat, Porsche, Land Rover, Jaguar, Renault, Nissan, Subaru en Hyundai. De dekking loopt per merk tot een bepaald modeljaar.
• Online coderen: Haalt de coderingsgegevens bij de fabrikant op en schrijft ze weg, zodat een vervangen module de uitvoering van dit voertuig overneemt. Voor twaalf merken: Audi, BMW, Jaguar, Land Rover, Mercedes-Benz, Nissan, Porsche, Renault, Seat, Skoda, Subaru en Volkswagen.
• Offline programmeren: Schrijft software zonder tussenkomst van de fabrieksserver, opgegeven voor Ford, Mazda, Opel en Vauxhall.
• Begeleide functies (VAG): Doorloopt de door de fabrikant voorgeschreven stappen voor Volkswagen, Audi en Skoda, waarbij het toestel de volgorde en de voorwaarden bewaakt.
• Aanpassen en afstemmen (VAG): Voert parametrering, activering van functies en kalibratie- en aanpassingsroutines uit voor Volkswagen en Audi.
• Verborgen functies vrijgeven: Zet fabrieksinstellingen aan die af fabriek uit staan, zoals beeldweergave tijdens het rijden en het gedrag van waarschuwingssignalen. Opgegeven voor Mercedes-Benz, BMW, Volkswagen, Audi, Skoda, Seat, Porsche, Jeep, Dodge, Chrysler, Toyota en Honda.

Beveiligde netwerktoegang:

• FCA Secure Gateway: Opent de afgeschermde gateway van Fiat, Chrysler, Jeep, Dodge, Alfa Romeo en Maserati vanaf modeljaar 2017, waarna foutcodes wissen, aansturen en kalibreren weer kunnen. Vergt een aparte autorisatie.
• Renault Secure Gateway: Geeft toegang tot de beveiligde diagnosepoort van recente Renault-, Dacia- en RSM-modellen. Ook hier is een aparte autorisatie nodig.
• VAG SFD: Ontgrendelt de door SFD beschermde regeleenheden van Volkswagen, Audi, Skoda en Seat voor coderen en aansturen.
• Nissan Secure Gateway: Opent de beveiligde poort van recente Nissan-modellen.

Voertuigherkenning en scanmethoden:

• Automatische voertuigherkenning: Leest het VIN uit de regeleenheid en laadt daarmee de juiste diagnosesoftware, zonder handmatig langs merk, model en bouwjaar te lopen.
• VIN scannen met de camera: Legt de streepjescode van het chassisnummer vast met de ingebouwde camera. Wordt de code niet gelezen, dan is het nummer alsnog in te typen.
• Snelle scan: Tast het voertuig in korte tijd af en levert een gezondheidsoverzicht op: welke systemen aanwezig zijn en waar codes staan.
• Volledige systeemscan: Loopt elk aanwezig systeem afzonderlijk na, voor een compleet beeld voordat er aan een reparatie wordt begonnen.
• Gerichte scan: Opent één handmatig gekozen regeleenheid, bruikbaar als de klacht al is teruggebracht tot één systeem.
• Tien OBD-modi: Beheerst het volledige wettelijke OBD-pakket, waaronder opgeslagen en sluimerende codes, meetwaarden, zuurstofsensortests en de gereedheid van de emissiecontroles.

Meten en vastleggen:

• Momentopname bij de storing: Bewaart de meetwaarden zoals die stonden op het moment dat de foutcode werd weggeschreven, waarmee de omstandigheden achteraf te beoordelen zijn.
• Live data opnemen en terugkijken: Neemt een reeks meetwaarden op tijdens een proefrit en speelt die daarna beeld voor beeld af. Kortstondige afwijkingen die tijdens het rijden niet af te lezen zijn, komen zo alsnog boven water.
• Vergelijken met een referentie: Zet de opgenomen waarden naast een eerder opgeslagen opname van een goed werkend voertuig.
• Schermopname en schermafdruk: Legt het beeld vast als film of als afbeelding, bruikbaar om een meting te bewaren of aan een collega of leverancier voor te leggen.

Rapportage en werkplaatsadministratie:

• Diagnoserapport: Legt de sessie vast in een rapport voor en na de reparatie, met voertuiggegevens, de gevonden codes en de uitgevoerde handelingen. Op te slaan en te delen.
• Werkplaatsgegevens op het rapport: Zet de naam en gegevens van het bedrijf in het rapport, zodat het als eigen document naar de klant kan.
• Klantenbeheer: Bewaart klant- en voertuiggegevens bij de uitgevoerde diagnoses.
• Historie: Bewaart per voertuig alle eerdere sessies met de bijbehorende gegevens, zodat een terugkerende klacht naast de vorige meting te leggen is.

Ondersteuning en naslag:

• Hulp op afstand: Geeft een technicus op afstand toegang tot het scherm van het toestel om mee te kijken bij een lastige diagnose.
• Terugkoppeling naar de fabrikant: Stuurt de laatste twintig testverslagen door wanneer een voertuig niet goed wordt herkend of een functie niet werkt, zodat het probleem in de software kan worden opgelost.
• Reparatiegegevens: Geeft toegang tot fabrieksgegevens voor Mercedes-Benz, BMW, Volkswagen, Audi en Porsche vanaf 2011.
• Foutcodebibliotheek: Slaat de betekenis van OBD-foutcodes op, ook op te zoeken zonder dat er een voertuig is aangesloten.
• Dekkingslijst: Toont per merk en model welke systemen en functies daadwerkelijk beschikbaar zijn, te raadplegen voordat een voertuig binnenkomt.
• Instructiemateriaal: Bevat opnames waarin het verloop van een functie op een bepaald model wordt voorgedaan.

Beheer van het toestel:

• Bijwerken in één handeling: Werkt alle geselecteerde voertuigsoftware en de app in één keer bij over wifi, rechtstreeks op het toestel.
• Onderhoud van de VCI: Activeert de MDCI Pro en herstelt zo nodig de firmware of het systeem van de module vanuit het toestel zelf.
• Schermprojectie: Zet het beeld via de HDMI-uitgang op een grotere monitor, bruikbaar bij het uitleggen van een bevinding of bij werk aan een schema.

Optionele uitbreidingsmodules:

De functionaliteit van de Topdon Phoenix Max kan worden uitgebreid met diverse optionele hardwaremodules en softwarelicenties. Deze uitbreidingen zijn specifiek ontworpen om extra diagnostische mogelijkheden toe te voegen.

Hardware modules en accessoires:

• Phoenix Scope oscilloscoop: Vierkanaals scoop voor signaalvormen die live data niet toont: het ontstekingsbeeld, het patroon van krukas- en nokkenassensoren, de stuurstroom van een injector en de communicatie op de CAN-lijn zelf. Bekijk de oscilloscoop.
• BTMobile ProS accutester: Beoordeelt de accu op koudstartstroom en inwendige weerstand, meet de startstroom onder belasting en controleert wat de dynamo daarna teruglevert. Bekijk de accutester.
• T-Ninja Box sleutelprogrammeur: Maakt de IMMO PROG-functie bruikbaar: sleutelchips uitlezen en beschrijven, speciale sleutels aanmaken en geheugens van regeleenheden benaderen. Bekijk de T-Ninja Box.
• HD non-16-pins kabelset: Aansluitkabels voor vrachtwagens, bussen en trekkers, die zelden de gewone 16-pins OBD2-aansluiting voeren. Bekijk de kabelset.
• Phoenix ADAS-kalibratiesysteem: Statief met richtpanelen voor het kalibreren van adaptieve cruisecontrol, noodremassistentie, rijstrookwaarschuwing en -correctie, nachtzicht, achteropkomend verkeer en dodehoekbewaking. Het toestel stuurt de procedure aan; het kalibratiesysteem zelf is losse apparatuur.
• TC001 warmtebeeldcamera: Brengt temperatuurverschillen in beeld: een remklauw die blijft aanlopen, een radiateur die plaatselijk koud blijft, een ruitverwarming met een onderbreking, een regeleenheid die te warm wordt.

Software modules en licenties:

• HD-softwarelicentie: Opent de diagnosesoftware voor zware bedrijfsvoertuigen. Bij aanschaf horen 12 maanden updates. Bekijk de HD-licentie.
• EV-pakket: Uitbreiding voor de hoogvoltsystemen van elektrische en hybride voertuigen, met de bijbehorende aansluitingen op het accupakket. Bekijk het EV-pakket.
• FCA (SGW) autorisatielicentie: Jaarlicentie die de gateway van de FCA-merken vrijgeeft. Bekijk de FCA-licentie.
• VAG SFD autorisatielicentie: Jaarlicentie voor de door SFD beschermde regeleenheden van de VAG-groep. Bekijk de VAG SFD-licentie.
• SGW Multi-Access bundel: Brengt de autorisaties voor FCA, Renault, de VAG-groep en Nissan samen in één jaarlicentie. Bekijk de bundel.
• Update-licentie: Verlengt de softwarelicentie op het serienummer van het toestel. Bekijk de update-licentie.

Ondersteunde voertuigmerken:

De Topdon Phoenix Max ondersteunt meer dan 200 voertuigmerken, ingedeeld per regio. De dekking kan variëren per model en bouwjaar.

• Europees: Abarth, Alfa Romeo, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroen, Dacia, DR, Ferrari, Fiat, GAZ, Iveco, IZH, Jaguar, Lamborghini, Lancia, Land Rover, Maserati, Maybach, McLaren, Mercedes-Benz, Mini, Opel, PAZ, Peugeot, Porsche, Renault, Rolls Royce, Rover, Saab, Seat, Skoda, Smart, Sprinter, UAZ, Vauxhall, VAZ, Volkswagen, Volvo, ZAZ
• Aziatisch: Acura, Ashok Leyland, Changhe Suzuki, Daewoo, Daihatsu, Fuso, Hino, Honda, Hyundai, IKCO, Infiniti, Isuzu, Kia, Lexus, Luxgen, Mahindra, Maruti, Mazda, Mitsubishi, MVM, Nissan, Perodua, Proton, Renault Samsung, Saipa, SsangYong, Subaru, Suzuki, Tata, Toyota, United Pakistan, VinFast
• Amerikaans: Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, General Motors, Holden, Jeep, Lincoln, Tesla
• Chinees: BAIC, Brilliance, BYD, Changan, Changhe, Chery, Cowin, Dongfeng, Exeed, FAW, Foton, Geely, Gonow, Great Wall Motors, Hafei, Haima, JAC, Jinlong, JMC, Joylong, Karry, Leopaard, Lifan, Maxus, MG, Polarsun, Qoros, Riich, Roewe, SGM, SGMW, Shineray, Soueast, SWM, Trumpchi, Zotye, ZX Auto

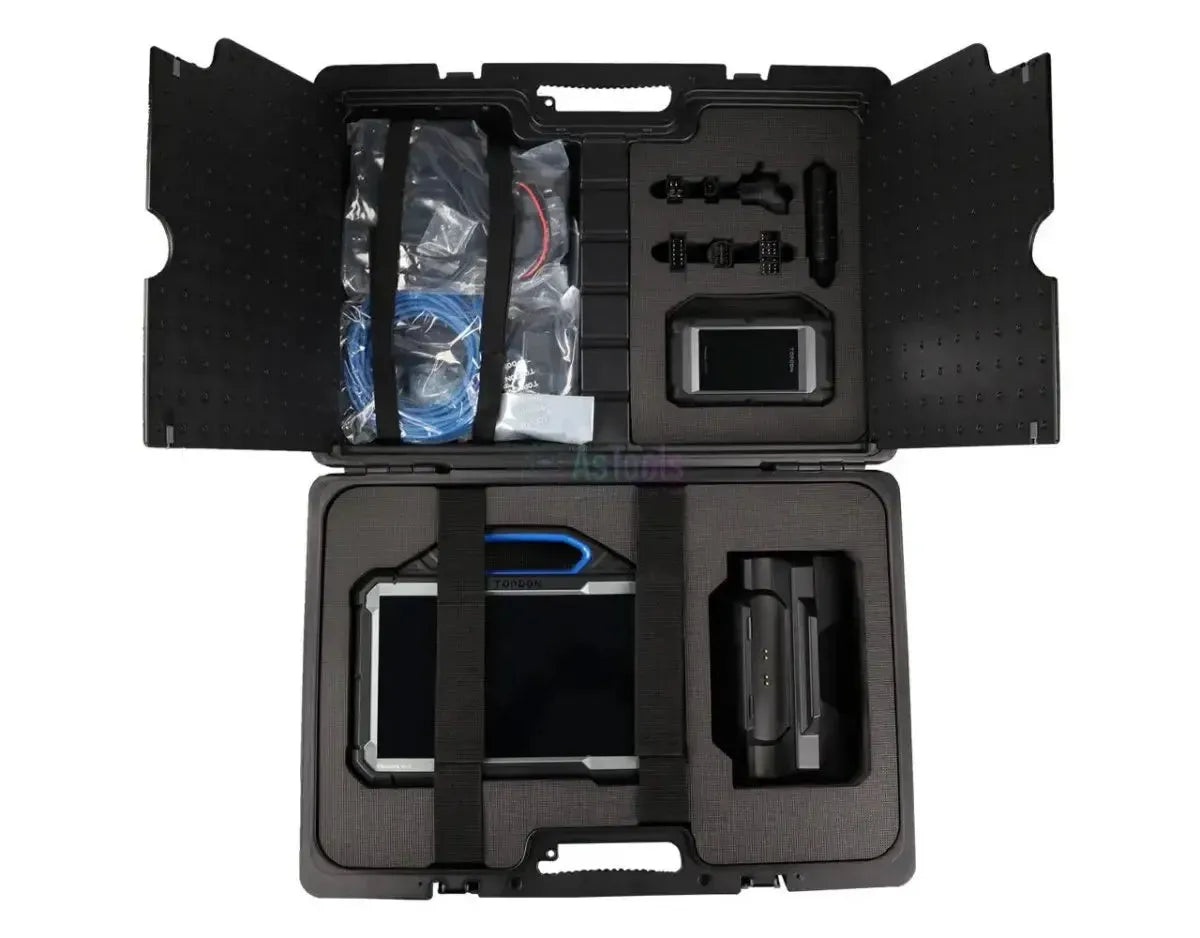

Verpakkingsinhoud:

• 1x Topdon Phoenix Max uitleesapparaat

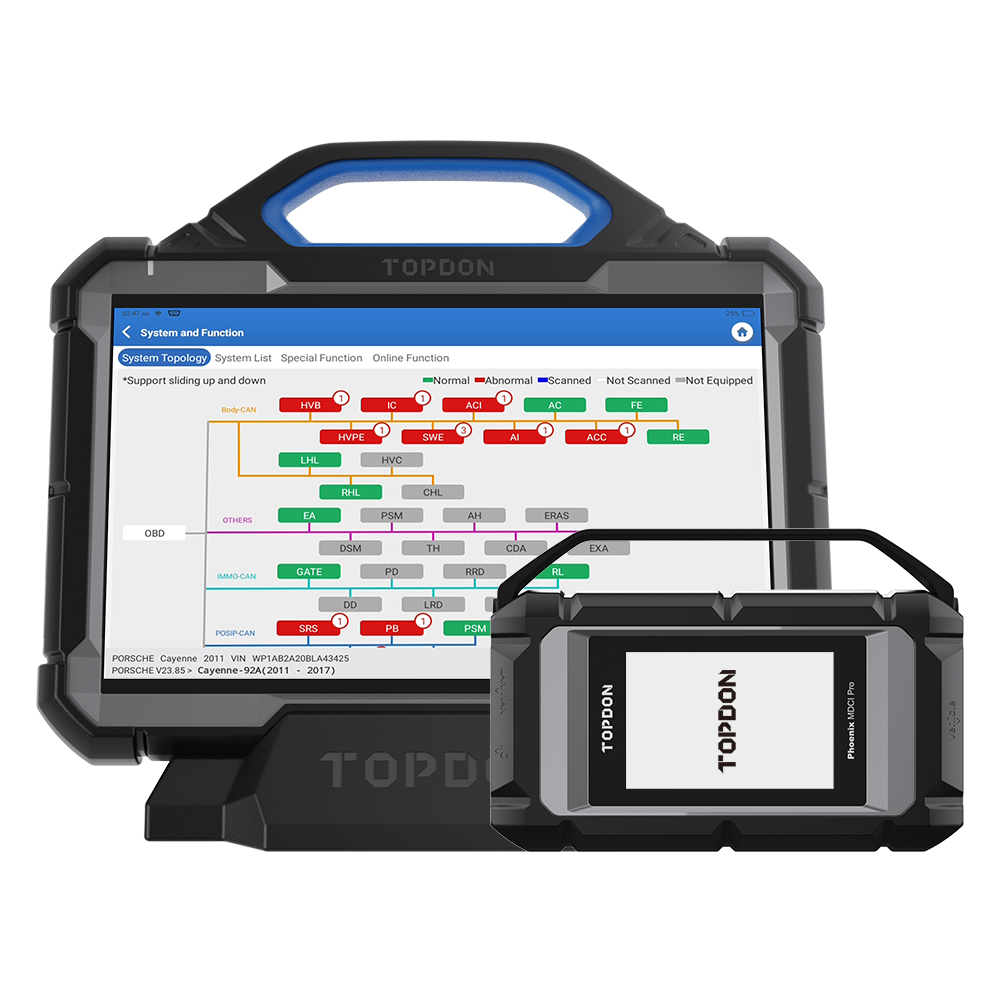

• 1x Phoenix MDCI Pro VCI
• 1x Hoofddiagnosekabel
• 1x Type-A naar Type-B datakabel
• 1x BMW F-chassis programmeerkabel
• 1x Ethernet-kabel
• 1x USB naar LAN adapter
• 1x AC-voedingskabel
• 1x Voedingsadapter
• 1x Sigarettenaansteker voedingskabel
• 1x Accuklemmenkabel
• 1x OBD-I adapter
• 1x B-20 adapter (BMW)
• 1x BZ adapter (Mercedes-Benz)
• 1x CR-6 adapter (Chrysler)
• 1x G/V-12 adapter (GM en VAG)
• 1x HA-3 adapter (Honda)
• 1x NN-14+16 adapter (Nissan)
• 1x TA-17 adapter (Toyota)
• 1x TA-22 adapter (Toyota)
• 4x Zekering 5 x 20 mm
• 2x Zekering 6 x 30 mm
• 1x Gebruikershandleiding
• 1x Wachtwoordbrief

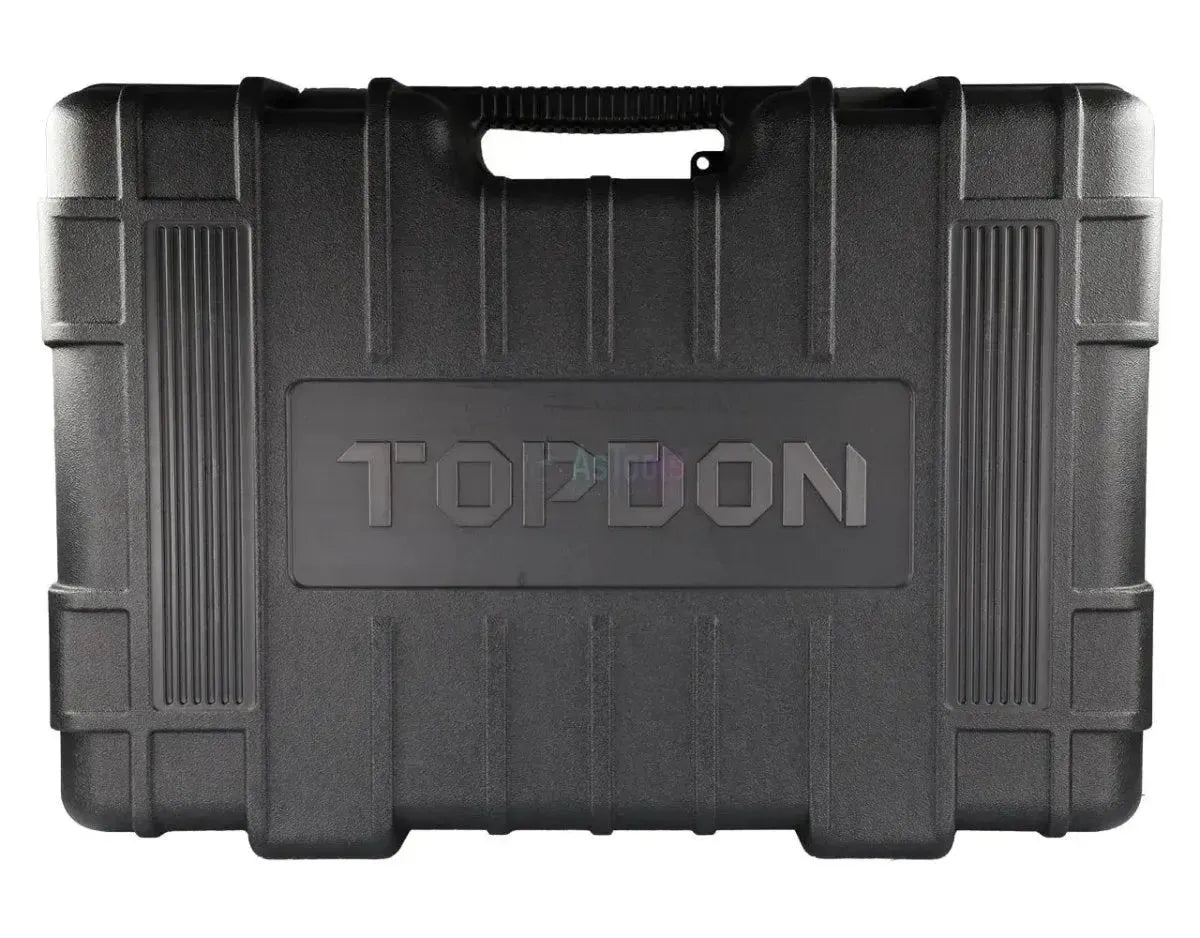

• 1x Opbergkoffer

Licentie-informatie:

Bij de Topdon Phoenix Max is een softwarelicentie inbegrepen. Onderstaande voorwaarden gelden voor de looptijd en de verlenging daarvan.

• Inclusief 24 maanden updates: De licentie voor personen- en bestelauto loopt 24 maanden vanaf de activering van het toestel.
• Verlenging per jaar: Daarna is de licentie te verlengen op het serienummer van het toestel. Bekijk de update-licentie.

Loopt de licentie af, dan blijft het toestel werken op de laatst geïnstalleerde softwareversie en blijven systeem- en app-updates gewoon binnenkomen. Voertuigen die pas in een nieuwere softwareversie zijn opgenomen en de functies die de server nodig hebben, waaronder online programmeren, zijn dan niet meer bereikbaar.
