Topdon UltraDiag | Uitleesapparaat | Auto

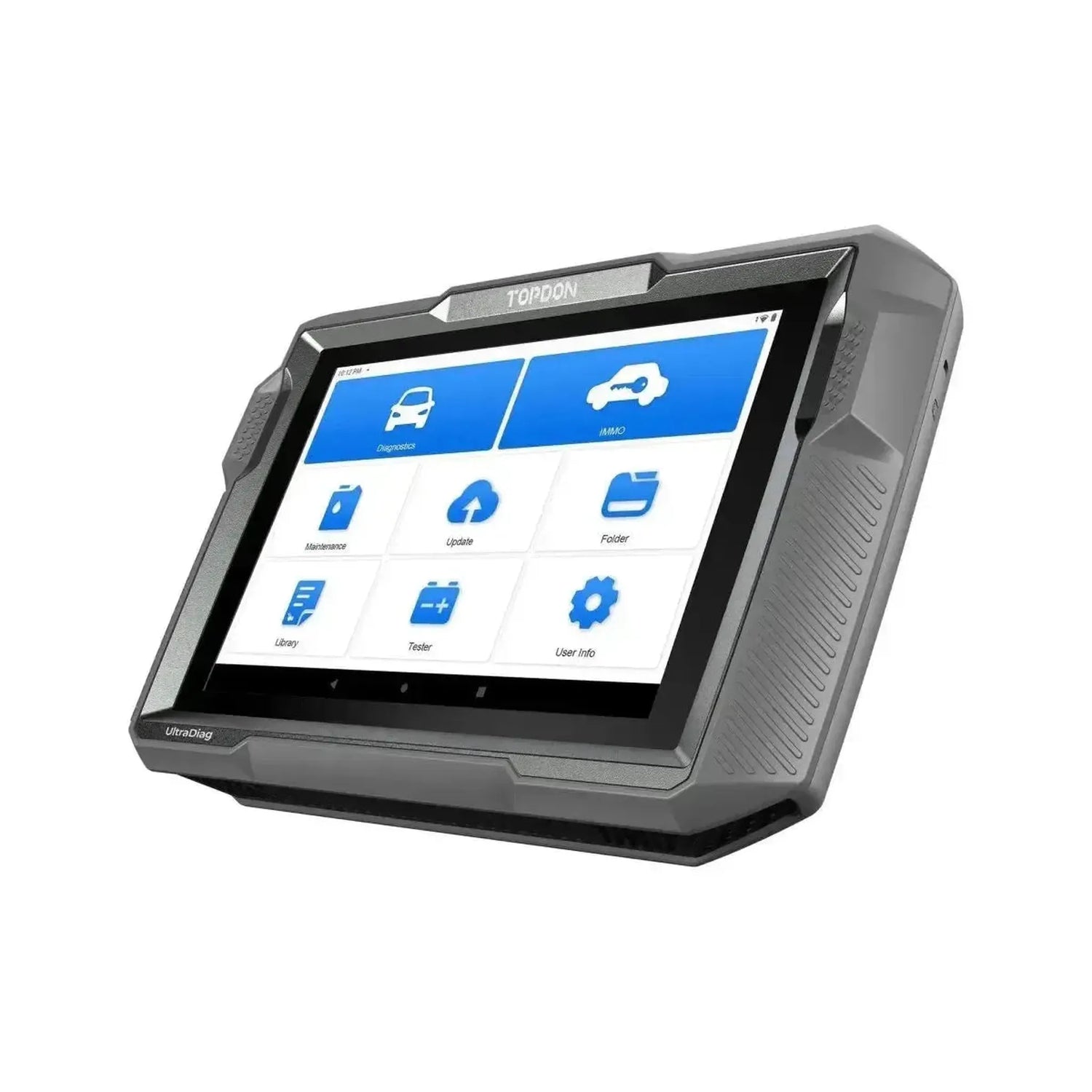

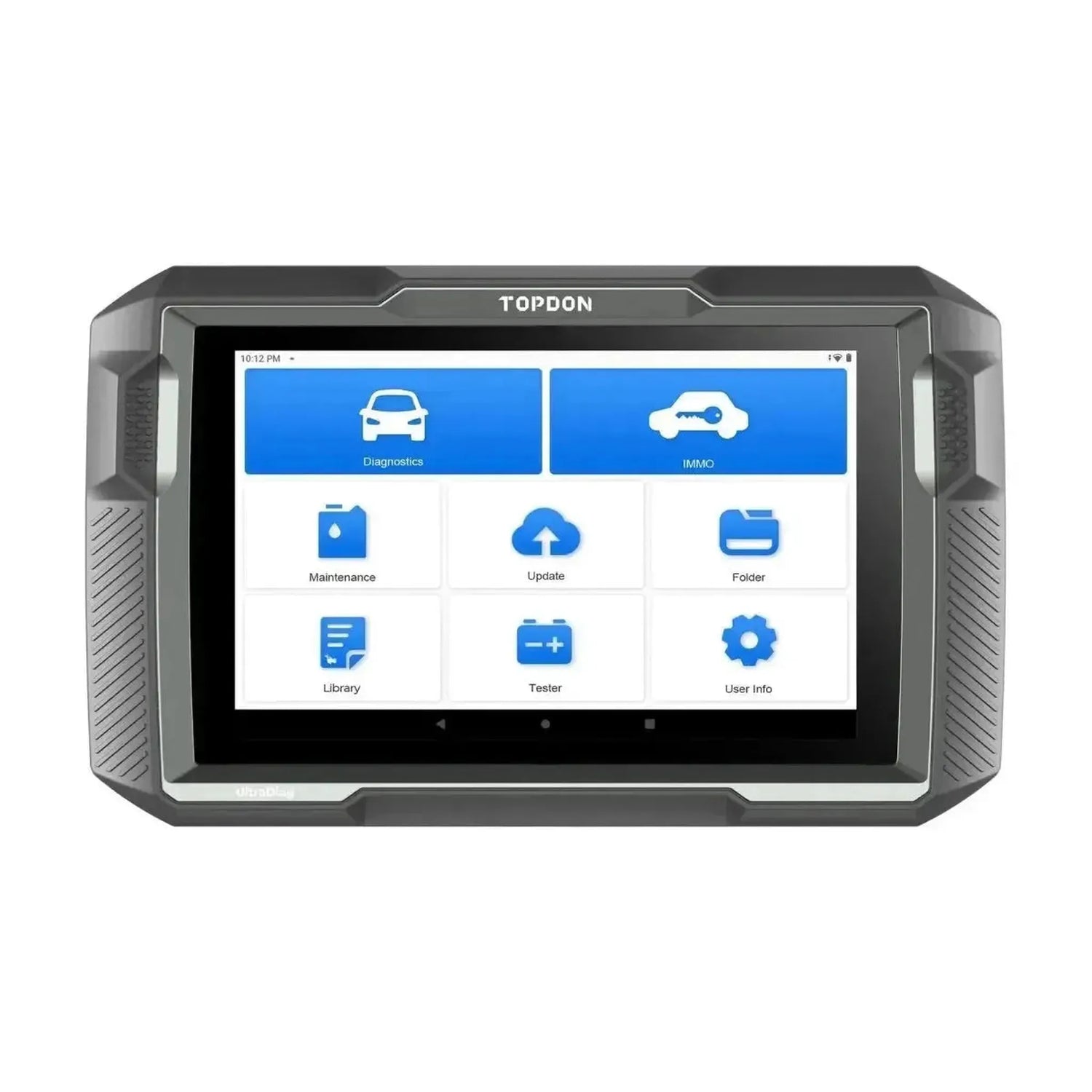

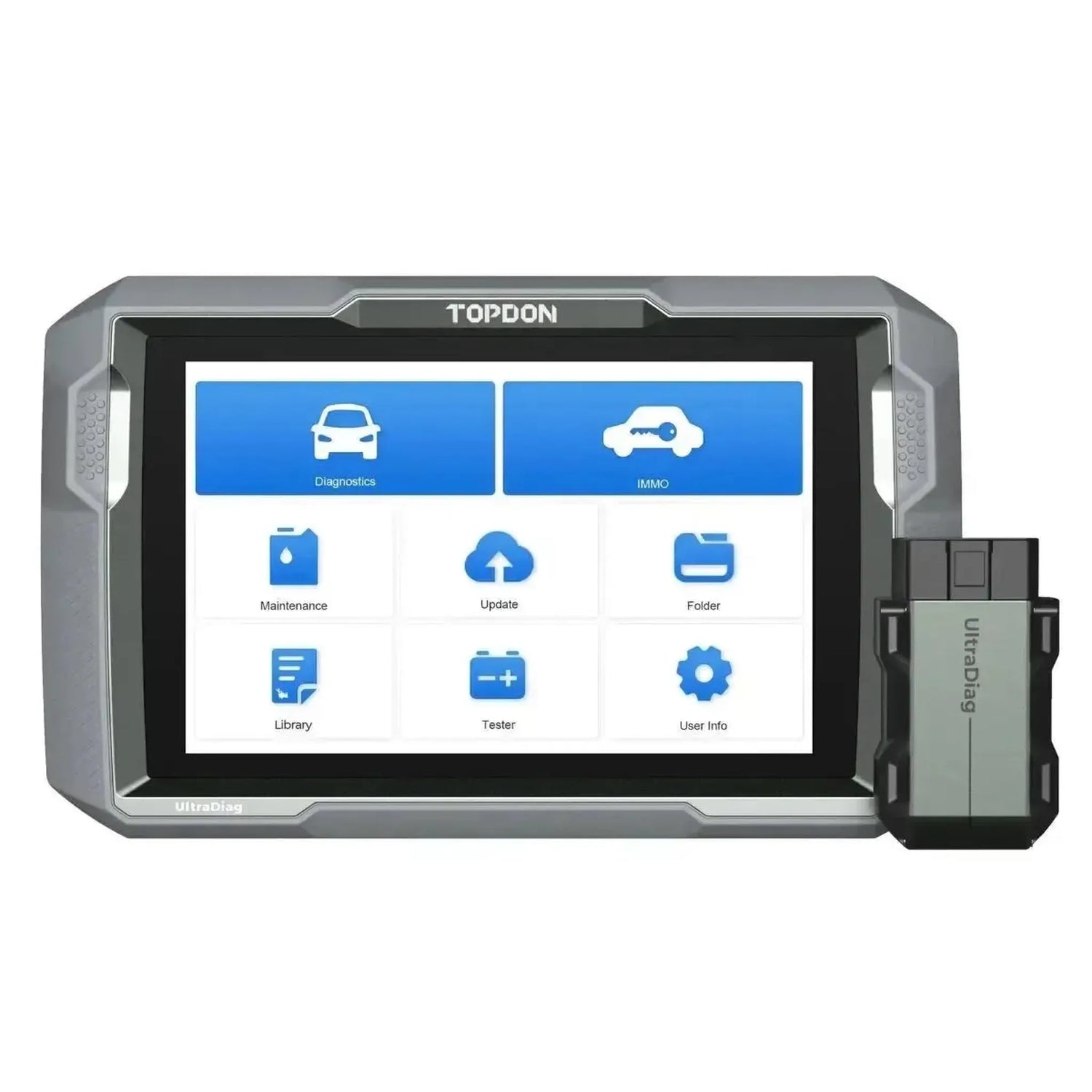

De Topdon UltraDiag is een uitleesapparaat dat een volledige systeemdiagnose biedt voor meer dan 100 voertuigmerken. Het apparaat is uitgerust met een 8-inch touchscreen, draait op Android 11.0 en maakt verbinding via Bluetooth 5.0. De belangrijkste functionaliteiten omvatten het uitlezen en wissen van foutcodes, het uitvoeren van service- en onderhoudsfuncties en het programmeren van sleutels. De licentie omvat 2 jaar software-updates.

Daarnaast beschikt de Topdon UltraDiag over bidirectionele controle voor het aansturen van componenten, ECU-codering en een geïntegreerde reparatiebibliotheek met een DTC Repair Guide. De functionaliteit kan verder worden uitgebreid met optionele modules, zoals een accutester, oscilloscoop of videoscoop. Het systeem ondersteunt ook toegang tot beveiligde gateways, zoals FCA SGW en Renault SGW, via afzonderlijk verkrijgbare licenties.

---

Diagnosefuncties:

De Topdon UltraDiag voert een volledige systeemdiagnose uit door alle aanwezige elektronische regeleenheden in een voertuig te scannen. Het apparaat ondersteunt diverse diagnostische protocollen voor een brede voertuigdekking.

• Foutcodes lezen en wissen: Leest en wist foutcodes (DTC's) van alle beschikbare systemen, inclusief motor, transmissie, ABS, airbag en carrosserie.
• Live data: Toont real-time data van sensoren en componenten in verschillende weergaven, zoals tekst en grafieken, voor gedetailleerde analyse.
• Actuator-aansturing (Bidirectionele controle): Stuurt individuele componenten en actuatoren direct aan om de functionaliteit te testen, zoals het activeren van brandstofpompen, injectoren of koelventilatoren.
• OBFCM (On-Board Fuel Consumption Monitoring): Maakt het mogelijk om het brandstofverbruik van het voertuig uit te lezen en de gegevens door te sturen naar het RDW ten behoeve van de APK-keuring.


---

Sleutel- en EEPROM-functies:

Dit apparaat biedt functies voor het beheer en de programmering van voertuigsleutels en startonderbrekers. De beschikbaarheid van deze functies kan per voertuigmerk en -model verschillen.

Sleutelfuncties:

• Sleutels inleren: Programmeren van nieuwe of vervangende sleutels in het startonderbrekersysteem van het voertuig.
• Sleutels wissen: Deactiveren van verloren of gestolen sleutels uit het geheugen van het voertuig.
• Alle sleutels verloren (All Keys Lost): Programmeren van een nieuwe sleutel wanneer er geen werkende sleutels meer beschikbaar zijn.

---

Service- en onderhoudsfuncties:

Dit apparaat ondersteunt meer dan 25 service- en onderhoudsfuncties. De beschikbare functies kunnen per voertuigmerk, model en bouwjaar verschillen.

Motor en aandrijflijn:

• Olie resetten: Terugzetten van de servicemelding na een olieverversing.
• Gasklephuis inleren: Inleren van de basisinstellingen van het gasklephuis na vervanging of reiniging.
• Injector coderen: Invoeren van de correctiecodes voor nieuwe injectoren in de motorregeleenheid.
• Transmissie aanleren: Inleren van de schakelpunten van de automatische transmissie voor soepele overgangen.
• Cilinderbalans testen: Analyseren van de prestaties van individuele cilinders om vermogensverlies te diagnosticeren.
• Start/Stop-systeem resetten: Resetten of configureren van het automatische start/stop-systeem.
• Koelvloeistof ontluchten: Activeren van de waterpomp om het koelsysteem te ontluchten na onderhoud.
• Lucht/brandstofverhouding resetten: Resetten van de adaptieve waarden voor de lucht-brandstofverhouding.
• Variabele geometrie turbo inleren (VGT): Kalibreren van de actuator van de turbo met variabele geometrie.

Uitlaatsystemen:

• Dieselpartikelfilter regeneratie (DPF): Forceren van de regeneratie van het dieselpartikelfilter om verstoppingen te verhelpen.
• EGR-adaptatie: Inleren van de waarden van de uitlaatgasrecirculatieklep na reiniging of vervanging.
• AdBlue-systeem resetten (SCR): Resetten van het AdBlue-systeem na bijvullen of reparatie.
• NOx-sensor resetten: Resetten van de waarden van de NOx-sensor na vervanging.

Remmen:

• Elektronische parkeerrem initialiseren (EPB): Vrijgeven en initialiseren van de elektronische parkeerrem voor onderhoud aan de remblokken.
• ABS ontluchten: Automatisch ontluchten van het remsysteem na vervanging van componenten van het antiblokkeersysteem.

Stuurinrichting en Ophanging:

• Stuurhoeksensor initialiseren (SAS): Kalibreren van de stuurhoeksensor na uitlijning of vervanging van stuurcomponenten.
• Luchtvering kalibreren: Aanpassen en kalibreren van de rijhoogte van de luchtvering.
• Adaptief koplampsysteem resetten (AFS): Kalibreren van het adaptieve koplampsysteem.

Veiligheidssystemen:

• Airbagmodule resetten: Resetten van de airbagmodule na het vervangen van componenten.
• Bandenspanningscontrolesysteem resetten (TPMS): Opnieuw inleren van TPMS-sensoren en resetten van waarschuwingslampjes.

Carrosserie en elektronica:

• Accumanagementsysteem registreren (BMS): Registreren van een nieuwe accu in het voertuigsysteem.
• Schuifdak initialiseren: Resetten van de basisinstellingen van het schuifdak na een stroomonderbreking of reparatie.
• Ramen kalibreren: Kalibreren van de eindposities van de elektrische ramen.
• Stoelen kalibreren: Inleren van de stoelposities of geheugenfuncties.
• Kilometerstand corrigeren (ODO): Aanpassen van de kilometerstand in het instrumentenpaneel na vervanging.
• Bandenmaat aanpassen: Configureren van de juiste bandenmaat in het voertuigsysteem.
• Taal wijzigen: Veranderen van de weergavetaal van het voertuigsysteem.
• Transportmodus in- en uitschakelen: Activeren of deactiveren van de transportmodus, die bepaalde functies beperkt.

---

Speciale functies en mogelijkheden:

De Topdon UltraDiag biedt geavanceerde functies voor codering, rapportage en technische ondersteuning.

Coderingen en programmering:

• ECU-codering: Aanpassen van voertuiginstellingen door het wijzigen van de softwarecode in de elektronische regeleenheden (ECU's).

Cloud- en rapportagefuncties:

• Diagnoserapporten genereren: Creëren van gedetailleerde rapporten van de diagnostische sessie, die kunnen worden opgeslagen, afgedrukt of gedeeld.

Documentatie en schema’s:

• DTC Repair Guide: Biedt stapsgewijze probleemoplossingsgidsen en mogelijke oorzaken voor specifieke foutcodes.
• Reparatiebibliotheek: Een geïntegreerde database met technische informatie, servicebulletins en reparatiehandleidingen.

Overige speciale mogelijkheden:

• AutoVIN: Automatische identificatie van het voertuigidentificatienummer (VIN) voor een snelle start van de diagnose.

---

Optionele uitbreidingsmodules:

De functionaliteit van de Topdon UltraDiag kan worden uitgebreid met diverse optionele hardware- en softwaremodules. Deze uitbreidingen zijn specifiek ontwikkeld door Topdon en zijn afzonderlijk verkrijgbaar.

Hardwaremodules en accessoires:

• BTMobile Pros: Een accutester voor het uitvoeren van diverse accutests, zoals start- en laadtests.

Softwaremodules en licenties:

• FCA Secure Gateway (SGW) licentie: Biedt geautoriseerde toegang tot de beveiligde diagnosesystemen van Fiat, Chrysler, Alfa Romeo en Jeep voertuigen.
• Renault Secure Gateway (SGW) licentie: Geeft geautoriseerde toegang tot de beveiligde diagnosesystemen van Renault en Dacia voertuigen.

---

Ondersteunde voertuigmerken:

De Topdon UltraDiag ondersteunt een breed scala aan Europese, Aziatische, Amerikaanse en Chinese voertuigmerken.

• Europees: Abarth, Alfa Romeo, Audi, Bentley, BMW, Bugatti, Citroën, Dacia, DS, Fiat, Jaguar, Lamborghini, Lancia, Land Rover, Maserati, Maybach, Mercedes-Benz, Mini, Opel, Peugeot, Porsche, Renault, Rolls-Royce, Saab, Seat, Skoda, Smart, Sprinter, Vauxhall, Volvo, Volkswagen.
• Aziatisch: Acura, Daewoo, Daihatsu, Force, Genesis, Honda, Hyundai, Infiniti, Isuzu, Kia, Lexus, Mahindra, Maruti, Mazda, Mitsubishi, Nissan, Perodua, Proton, Renault Samsung, Scion, SsangYong, Subaru, Suzuki, Tata, Toyota.
• Amerikaans: Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, General Motors, GMC, Holden, Jeep, Lincoln.
• Chinees: Aeolus, BAIC, Baichuansu, Brilliance, BYD, Chery, Denza, DFFG, DFFX, Emgrand, Englon, Exeed, Geely, Gleagle, Great Wall, Hafei, Jetour, Karry, Maple, Maxus, MG, Rely, Riich, Roewe, Senova, Sokon, SWM, Venucia, Weiwang.

---

Verpakkingsinhoud:

• 1x Topdon UltraDiag uitleesapparaat
• 1x MDCI VCI
• 1x OBD2-verlengkabel
• 1x USB-kabel (Type-C)
• 1x Voedingsadapter
• 1x Gebruikershandleiding
• 1x Snelstartgids
• 1x Opbergkoffer
• 1x Verpakkingsdoos

---

Licentie-informatie:

• Inclusief 2 jaar updates: Bij aanschaf is een update-licentie voor 24 maanden inbegrepen.

Na het verstrijken van de licentieperiode blijft het apparaat functioneren op basis van de laatst geïnstalleerde softwareversie. Toegang tot nieuwe software-updates en bepaalde online functies is niet meer beschikbaar zonder een nieuwe licentie.

---

Technische specificaties:

Specificatie	Omschrijving
Productmerk	Topdon
Productmodel	UltraDiag
Besturingssysteem	Android 11.0
Schermgrootte	8 inch
Schermresolutie	1280x800 pixels
Processor	4-core, 2.0 GHz
RAM-geheugen	4 GB
Opslaggeheugen	64 GB

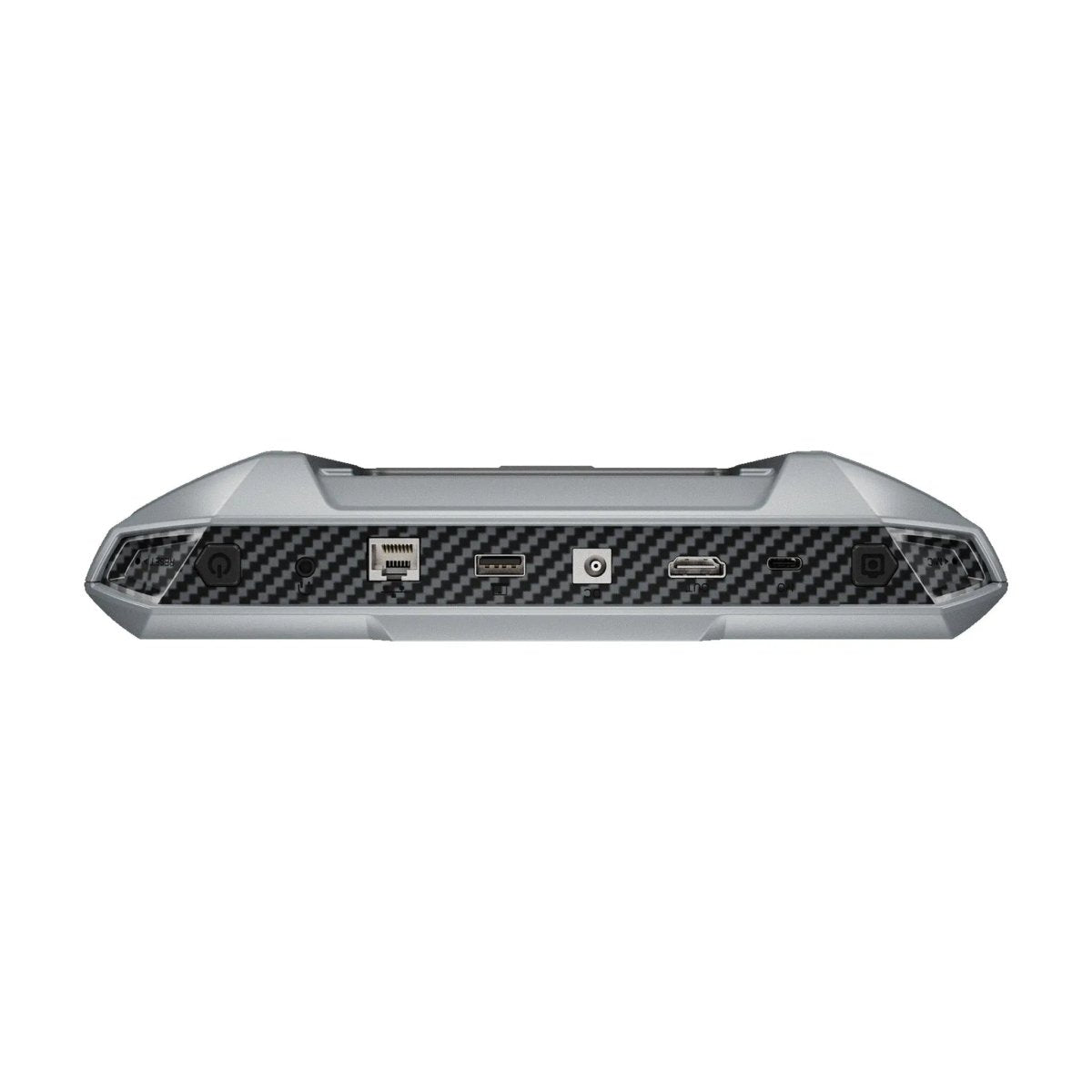

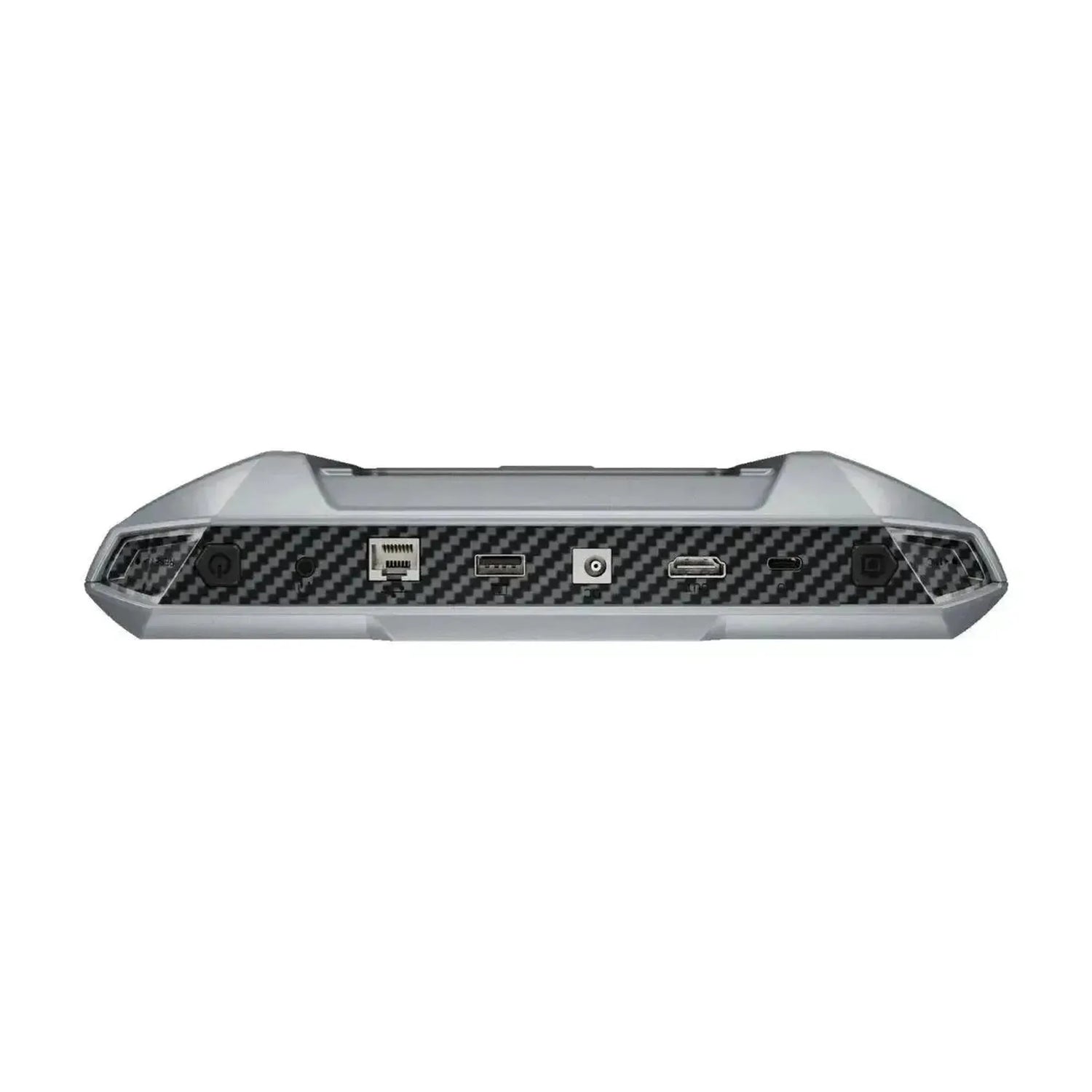

Connectiviteit	Bluetooth 5.0, Wi-Fi, USB Type-A, USB Type-C, RJ45
Camera	8 Megapixels (achterzijde)
Accu	10.000 mAh
