AsTools  |  SKU: A0174

16-pins OBD2 Poort (Vrouwelijk) met 16 Open Eindkabels (10 cm) | Accessoires

€9,95 incl.
€8,22 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

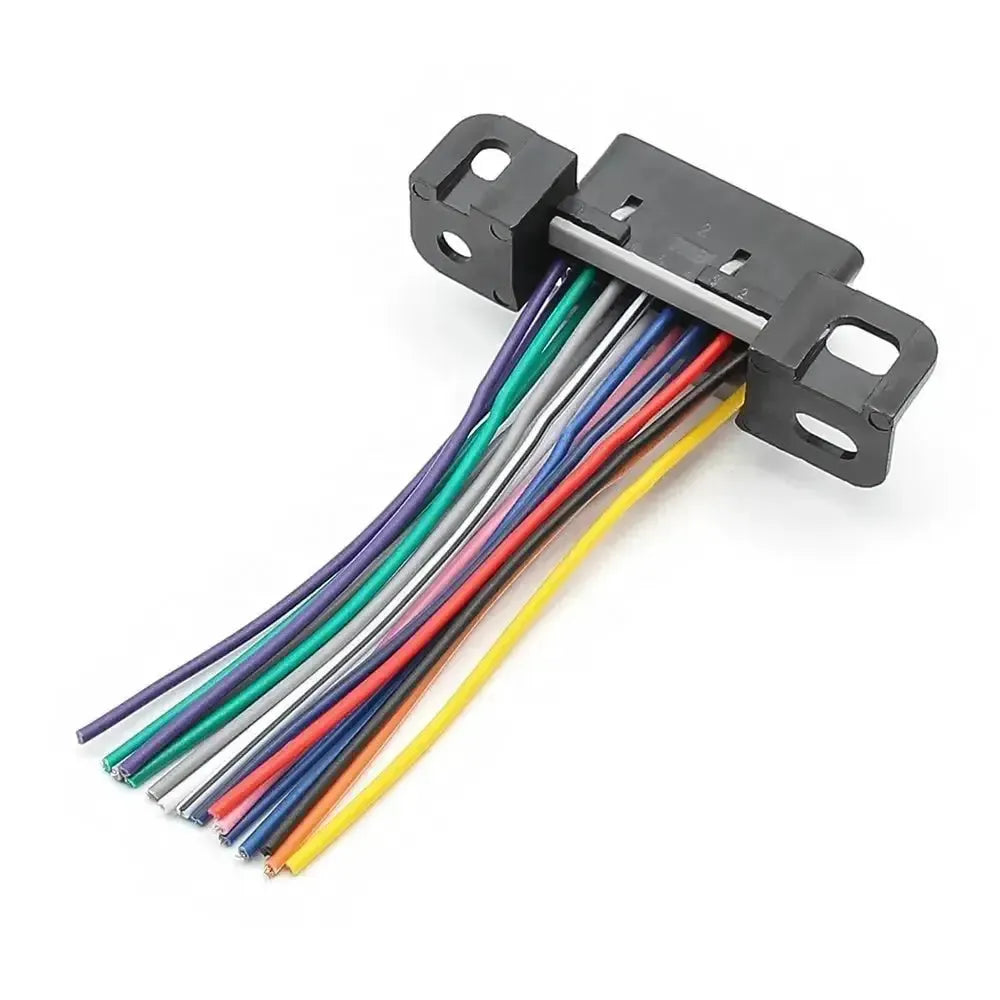

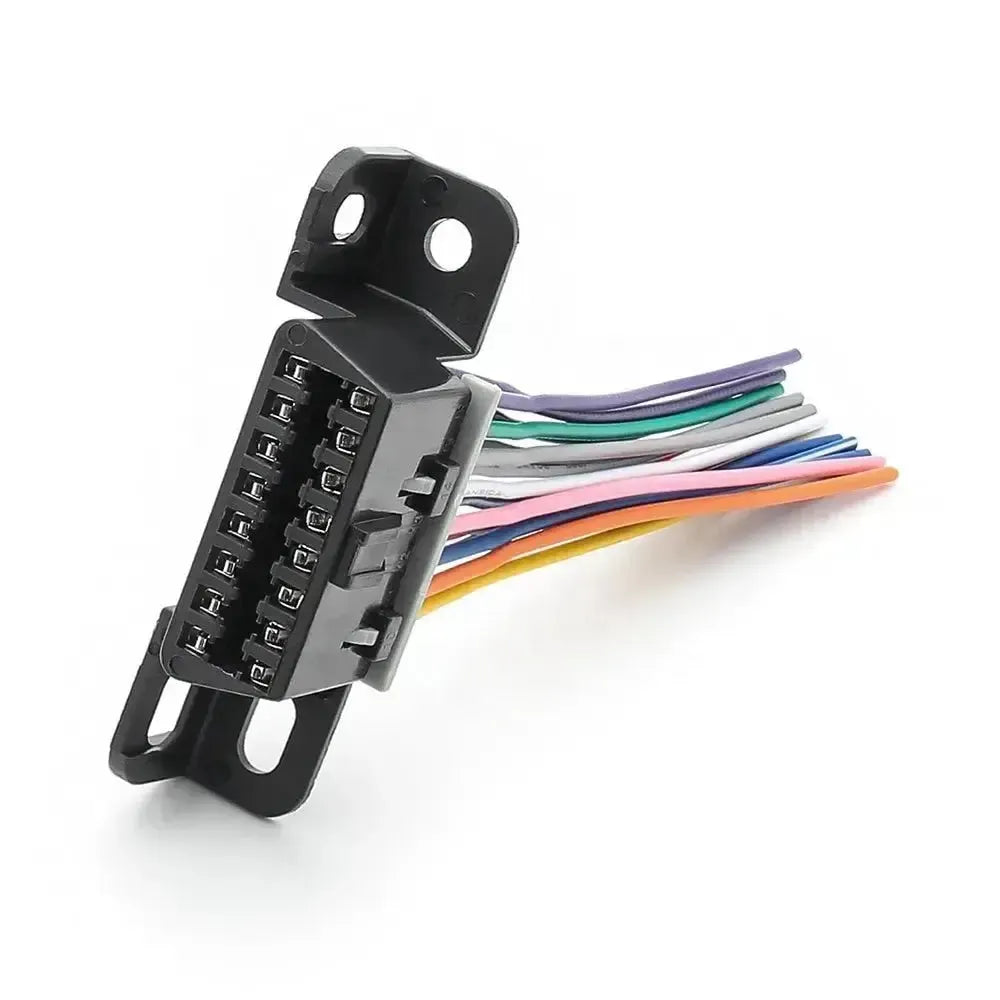

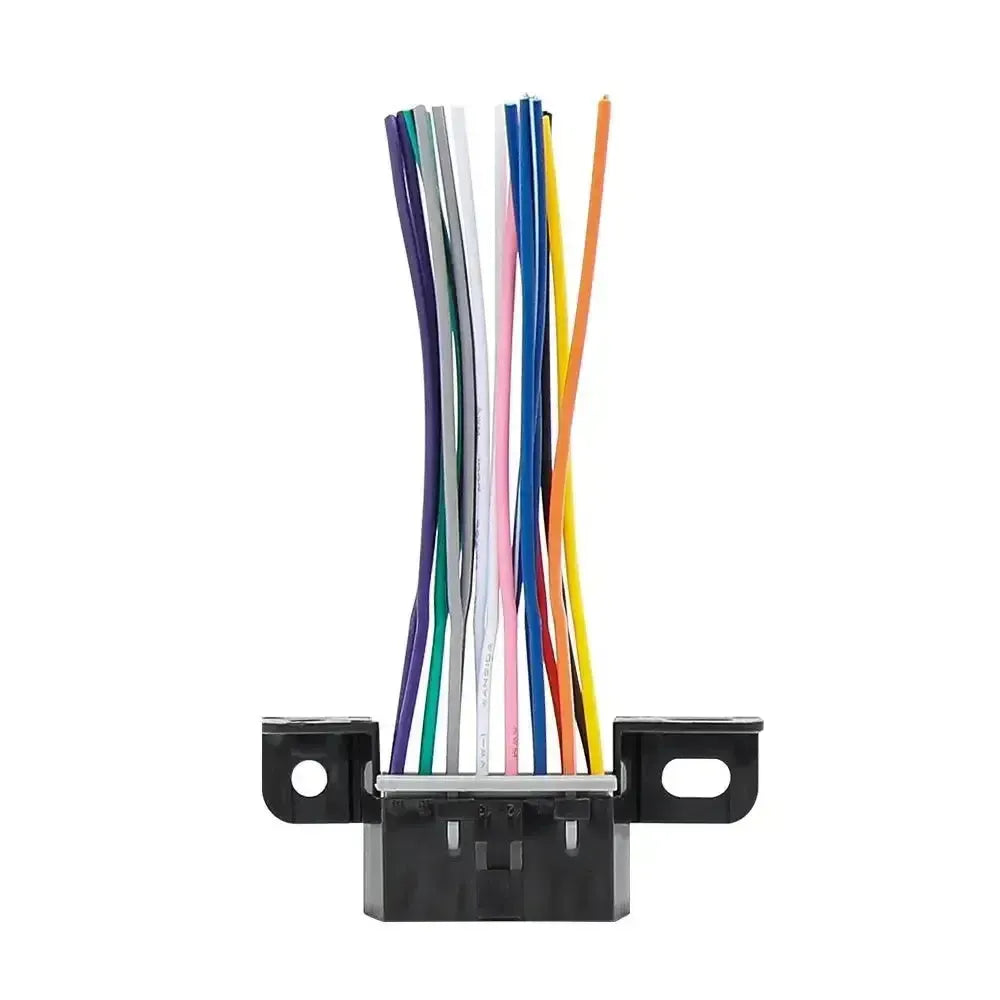

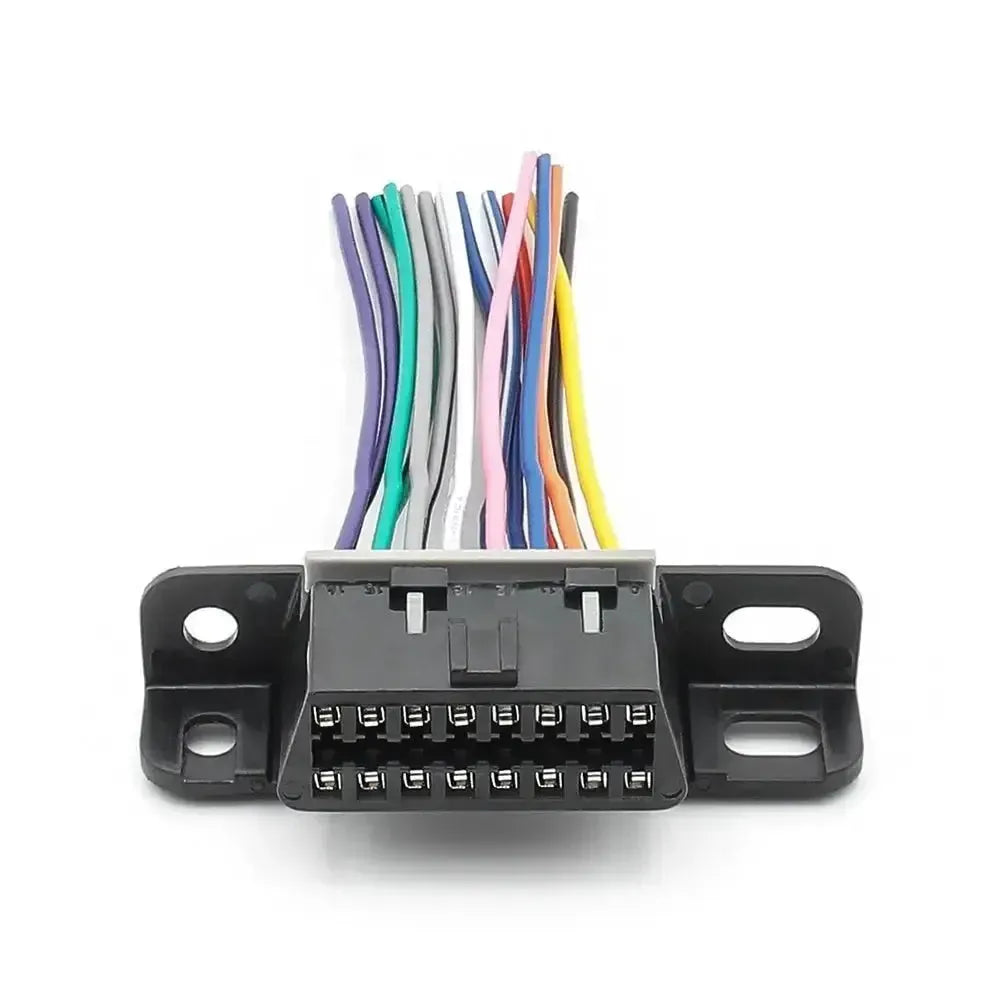

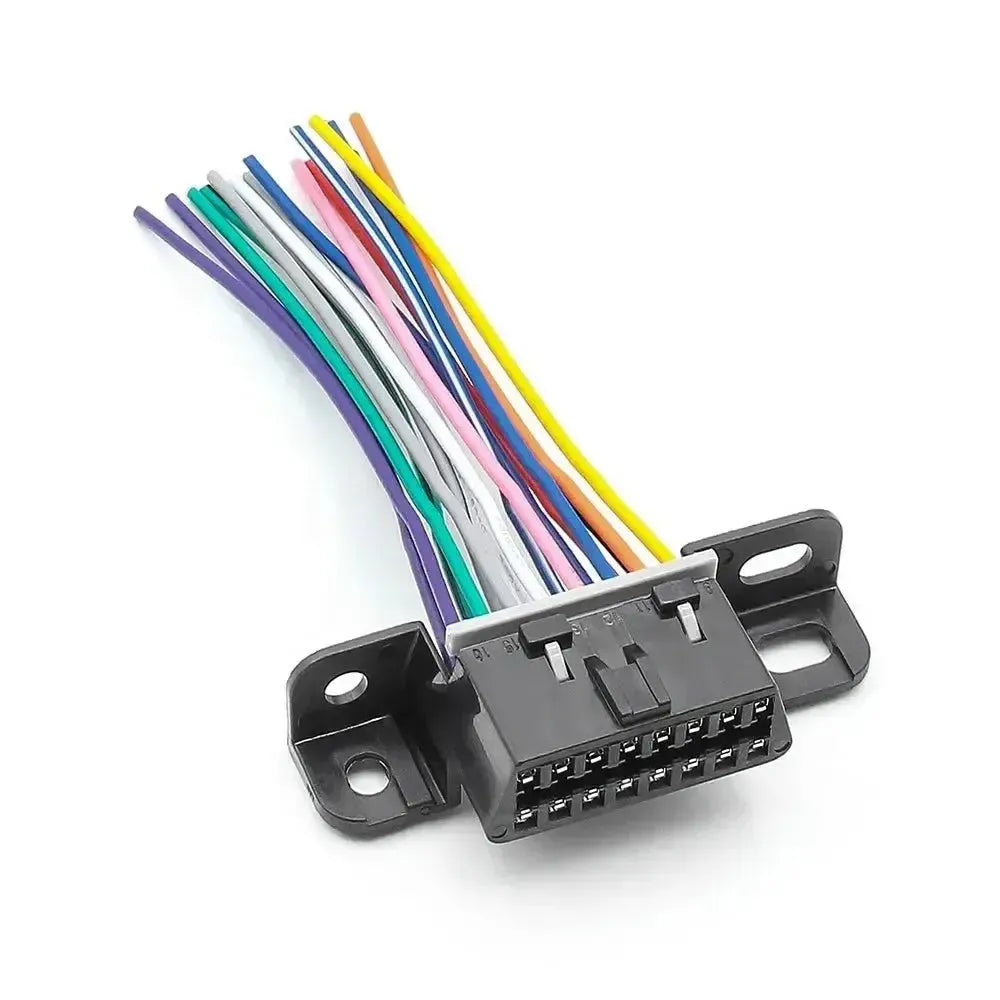

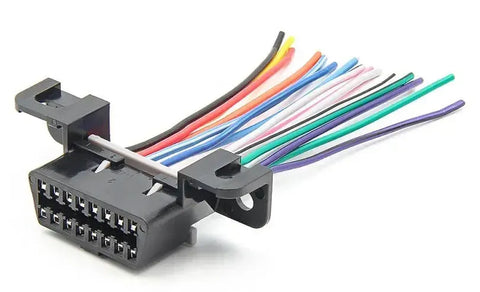

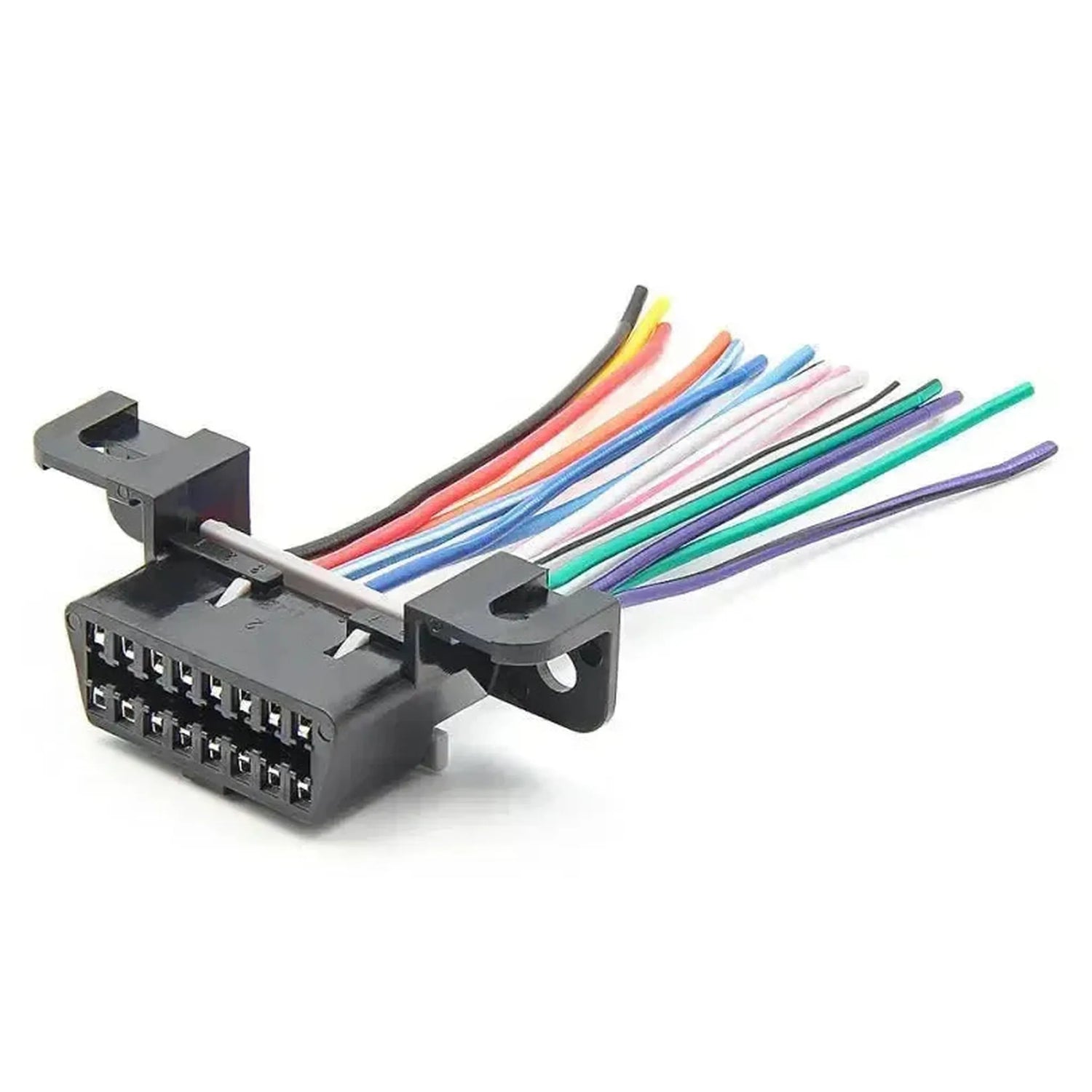

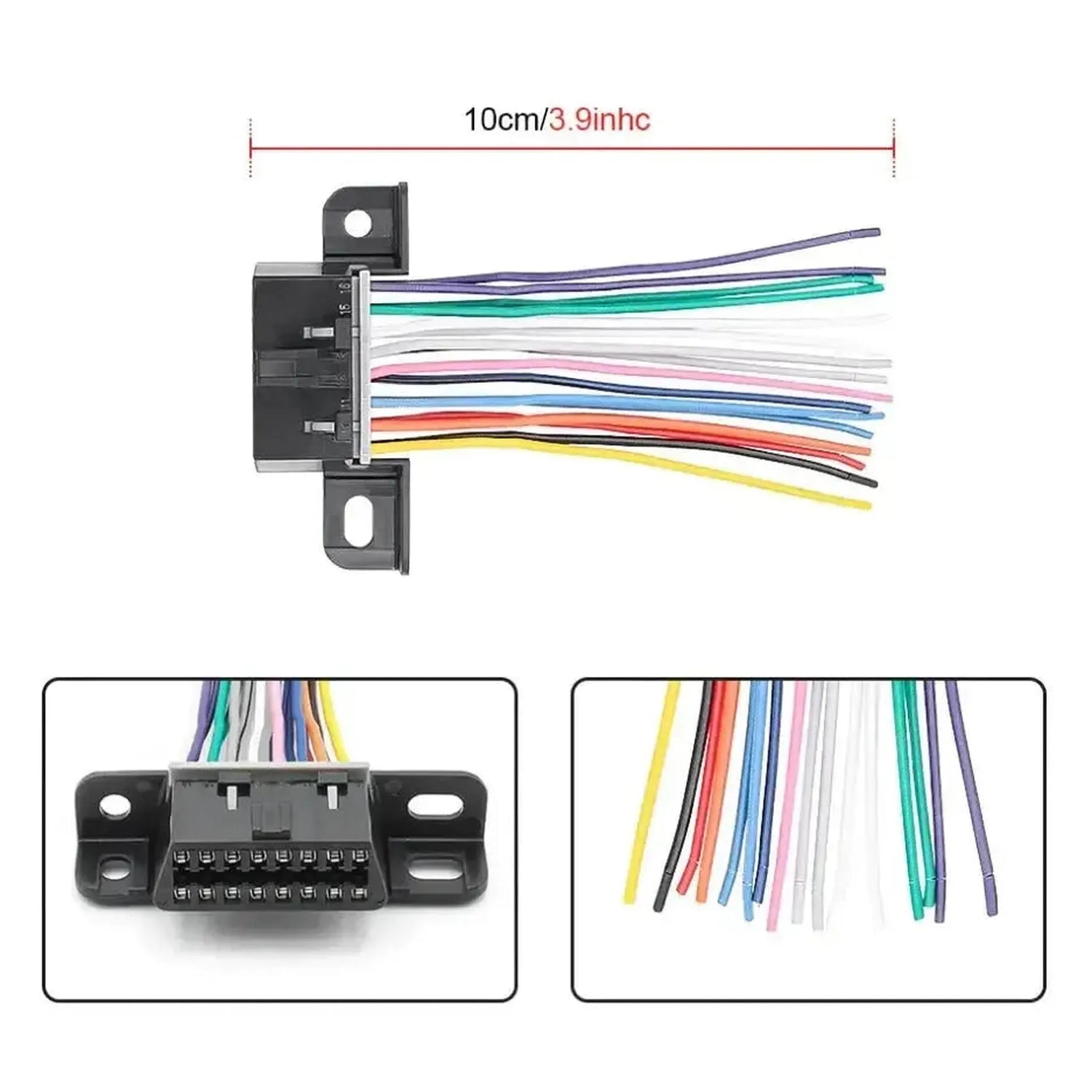

Deze 16-pins OBD2-poort (vrouwelijk) heeft 16 losse, open eindkabels van 10 cm. Elke draad hoort bij één pin van de connector, zodat u zelf bepaalt welke pinnen u aansluit.

Gebruik hem om een beschadigde OBD2-poort in een auto te vervangen, een poort op een andere plek in te bouwen of een eigen testopstelling te maken. Het onderdeel is passief: er zit geen elektronica in.

PLUSPUNTEN

✔16 open draden — Elke pin apart aan te sluiten.
✔10 cm draad — Genoeg om te solderen of te krimpen.
✔Standaard J1962 — Past op elk OBD2-apparaat.
✔Passief — Geen elektronica of voeding.

AANDACHTSPUNTEN

✕Vakkennis nodig — Verkeerd aansluiten kan schade geven.
✕Pinnen zelf nameten — Controleer elke draad met een multimeter.
✕Geen bedradingsschema — Gebruik het schema van de auto of het apparaat.
✕Isoleer losse draden — Voorkom kortsluiting.

Toepassingen en functionaliteiten

Het onderdeel is bedoeld voor werkplaatsen, elektriciens en technici die zelf een OBD2-aansluiting willen maken of herstellen.

Functies

  • Poort vervangen: Nieuwe OBD2-poort in de auto.
  • Poort verplaatsen: Inbouwen op een betere plek.
  • Testopstelling: Eigen bedrading op de werkbank.

Zo gebruikt u hem

  1. Pinnen bepalen: Bepaal met een multimeter welke draad bij welke pin hoort.
  2. Schema nakijken: Zoek de pinbezetting op in het schema.
  3. Aansluiten: Soldeer of krimp de benodigde draden.
  4. Isoleren: Isoleer alle ongebruikte draden.
  5. Testen: Controleer de werking voordat u het in gebruik neemt.

Speciale functies en mogelijkheden

Wat dit onderdeel praktisch maakt:

  • Alle 16 pinnen beschikbaar: Ook voor fabrikantspecifieke pinnen.
  • Vrij te bedraden: Alleen de pinnen aansluiten die u nodig hebt.

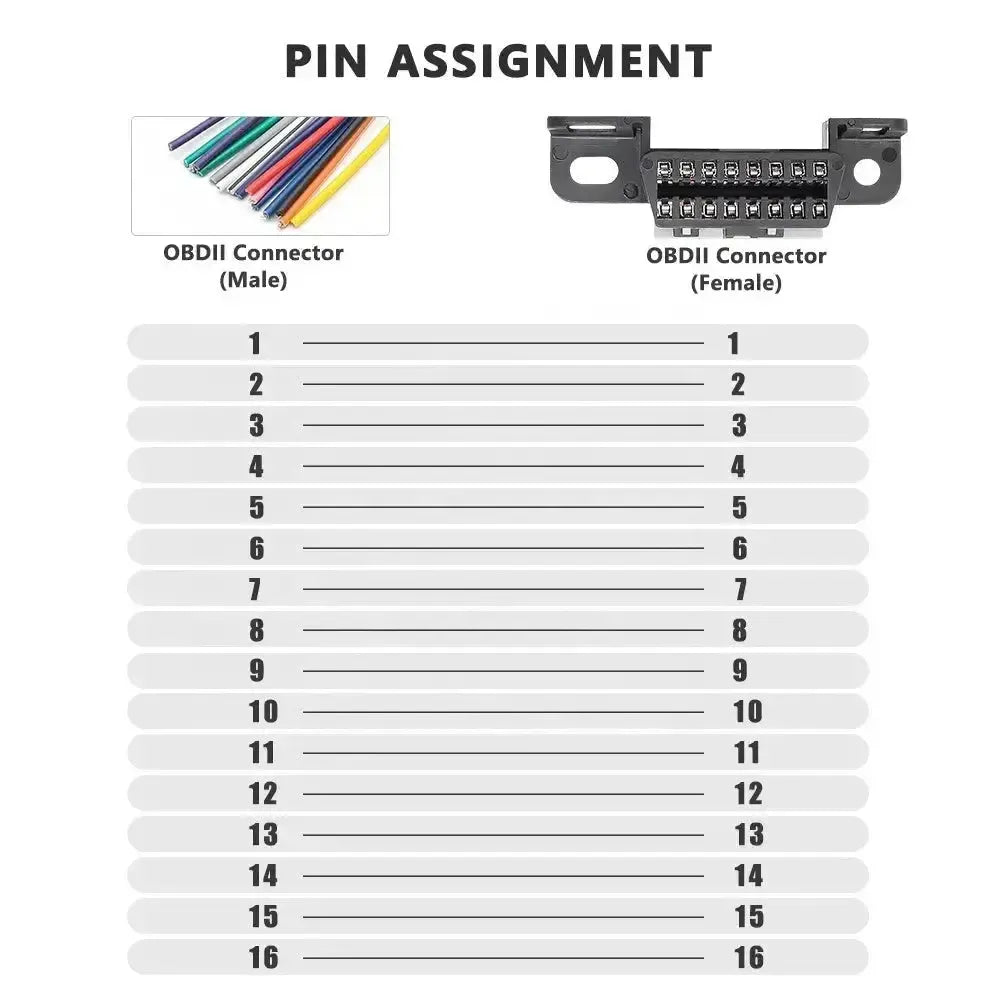

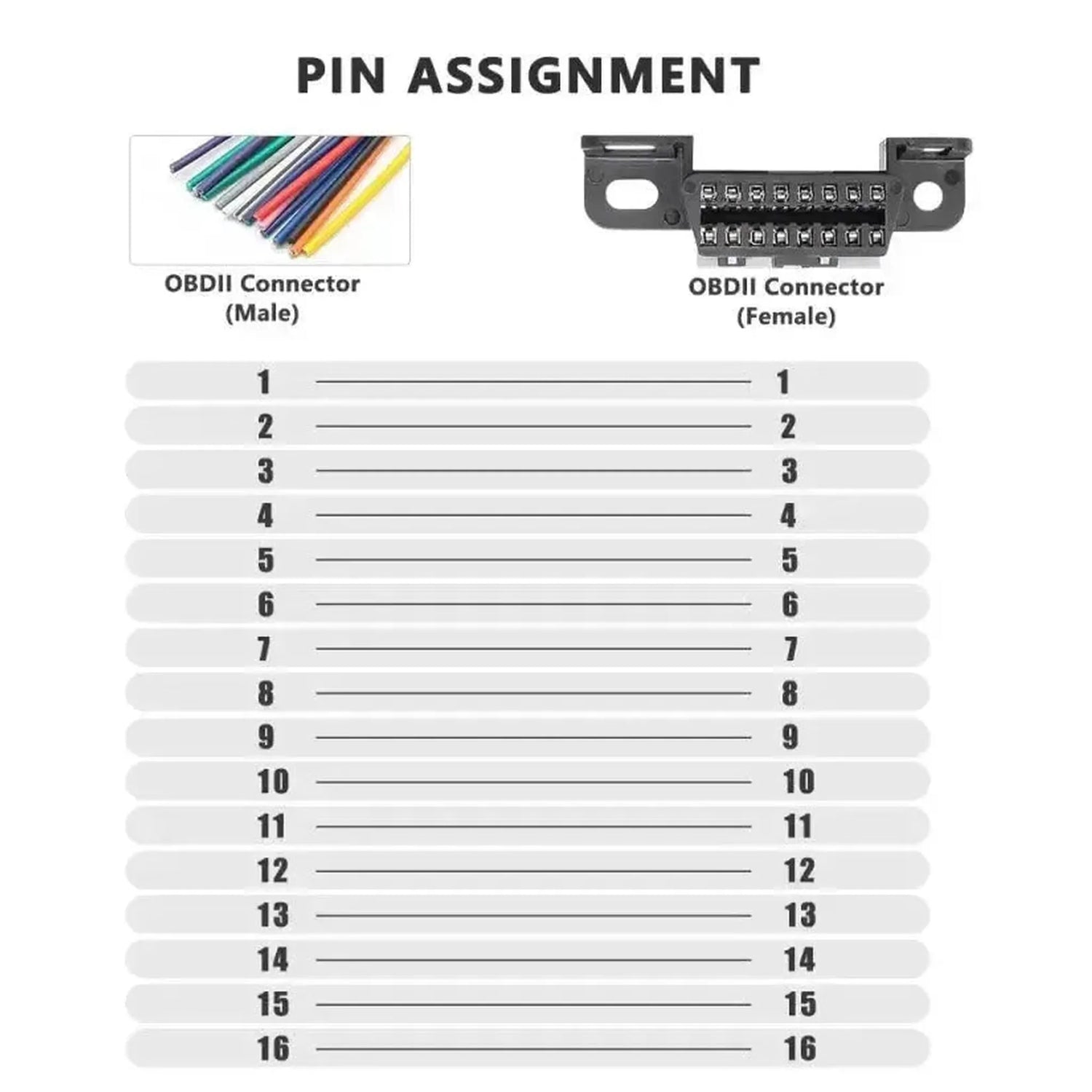

Pinbezetting en compatibiliteit

Het onderdeel gebruikt de standaard 16-pins OBD2-connector (J1962):

  • Pin 16: Accuspanning (+12 V).
  • Pin 4 en 5: Massa.
  • Pin 6 en 14: CAN-High en CAN-Low.
  • Pin 7: K-Line.

Welke pinnen in een auto of apparaat zijn gebruikt, verschilt per merk. Controleer altijd het schema.

Verpakkingsinhoud

  • 1x 16-pins OBD2-poort (vrouwelijk) met 16 open eindkabels (10 cm)
💡
Goed om te weten: Meet voor het aansluiten met een multimeter welke draad bij welke pin hoort. Ga niet uit van de kleur: die is niet bij elke uitvoering gelijk.

Technische specificaties

Algemeen

Waarvoor je het onderdeel gebruikt, zoals een kapotte OBD-poort vervangen of een eigen testopstelling bouwen.Toepassing
  • Reparatie
  • Eigen inbouw
  • Eigen bedrading
  • Prototypes bouwen
  • Testopstelling

Aansluitingen

Of de 16-pins OBD2-kant een bus (vrouwelijk) of een stekker (mannelijk) is. Dat bepaalt waar je hem op aansluit.Soort OBD2-aansluiting
Vrouwelijk
Wat er aan het andere eind van de kabel zit, bijvoorbeeld losse draden die je zelf aansluit op de bedrading.Aansluiting andere kant
16 open eindkabels

Kabel en montage

Of de aansluiting beugels met schroefgaten heeft. Daarmee zet je hem stevig vast in het dashboard of een behuizing.Montagebeugels
Lengte draden
10 cm

Overige specificaties

Merk
Universeel
Model
OBD2-poort met 16 open eindkabels
Type
OBD2-kabelonderdeel
Connector
16-pins OBD2 (J1962), vrouwelijk
