VT01173 | VAG - Benzine/Diesel | Timingset (34-delig)

De timingset (VT01173) is een 34-delige set, ontworpen voor het vergrendelen en afstellen van de nokkenas, krukas en injectiepomp. Het gereedschap wordt gebruikt bij het vervangen van de distributieriem of -ketting en bij motorreparaties aan een groot aantal benzine- en dieselmotoren van de VAG-groep (Volkswagen, Audi, Seat, Skoda).

De set bevat diverse specifieke componenten zoals blokkeerpennen, nokkenaslinealen, afstelplaten en spangereedschappen. Deze onderdelen zijn benodigd voor het correct positioneren van de motordelen en het op de juiste spanning brengen van de distributieriem. De inhoud is geschikt voor zowel oudere TDI- en SDI-motoren als modernere FSI- en TFSI-benzinemotoren.

Toepassing en functionaliteit:

Deze set wordt gebruikt voor het uitvoeren van onderhoud en reparaties aan de distributiesystemen van diverse VAG-motoren. De gereedschappen hebben de volgende functies:

• Blokkeren van nokkenassen: Fixeert de nokkenassen in de juiste positie met behulp van nokkenaslinealen, afstelplaten en specifieke blokkeergereedschappen.
• Fixeren van de krukas: Vergrendelt de krukas op het bovenste dode punt (BDP) door middel van diverse blokkeerpennen en -stoppen.
• Vergrendelen van het injectiepomptandwiel: Stelt de timing van de dieselinjectiepomp veilig door het tandwiel te blokkeren tijdens de montage van de distributieriem.
• Afstellen van de riemspanner: Maakt het mogelijk om de distributieriem correct te spannen met behulp van spanrolsleutels en andere spangereedschappen.

Compatibele voertuigen en motorcodes:

De set is geschikt voor diverse benzine- en dieselmodellen van Audi, Ford, Seat, Skoda en Volkswagen.

Audi:

• A2: (2000–2005)
• A3: (1996–2013)
• A4: (1994–2009)
• A6: (1995–2011)
• A8: (1997–2002)
• Allroad: (2000–2005)
• Cabriolet: (1997–2009)
• Coupé: (1995-2000)
• S3: (1999-2003)
• TT: (1998–2006)

Ford:

• Galaxy: (1997–2000)

Seat:

• Alhambra: (1996–2010)
• Altea: (2004–heden)
• Arosa: (1997–2004)
• Cordoba: (1993–2009)
• Ibiza: (1993–2008)
• Inca: (1995–2003)
• Leon: (1999–heden)
• Toledo: (1991–2009)

Skoda:

• Fabia: (1999–2014)
• Felicia: (1995–2001)
• Octavia: (1996–2013)
• Superb: (2002–2008)

Volkswagen:

• Bora: (1998–2005)
• Caddy: (1995–heden)
• Eos: (2006–2008)
• Fox: (2005–heden)
• Golf: (1991–2013)
• Jetta: (2005-2011)
• Lupo: (1998–2005)
• New Beetle: (1998–2010)
• Passat: (1988–2012)
• Polo: (1994–2012)
• Sharan: (1995–2010)
• Touran: (2003–2010)
• Transporter: (1990–2003)

Benzinemotoren:

• 1.2 6V/12V: AWY, AZQ, BMD, BME
• 1.4/1.6 16V & FSI: AFK, AHW, AKQ, APE, AQQ, AUA, AUB, AXU, AXP, BAG, BBY, BBZ, BCA, BKG, BKY, BLF, BLN, BLP, BUD, BXW
• 1.8/1.8T: ADR, AEB, AFY, AGN, AGU, AJH, AJL, AJQ, AMK, ANB, APP, APU, APX, APY, AQA, AQX, ARG, ARH, ARX, ARY, ARZ, AUM, AUQ, AVC, AVJ, AWC, AWL, AWT, AWU, AYP, BAM, BFB, BFV, BVP, BVR
• 2.0 16V & FSI/TFSI: ABF, AXW, AXX, BGB, BHD, BLR, BLX, BLY, BMB, BPG, BPY, BWA

Dieselmotoren:

• 1.2/1.4 TDI PD: AMF, ANY, ATL, AYZ, BHC, BMS, BNM, BNV
• 1.7 SDI: AHB, AKU, AKW
• 1.9 D/SDI/TDI/TDI PD: 1Z, AAZ, AEY, AFF, AFN, AGP, AGR, AHB, AHF, AHG, AHH, AHU, AJM, AKU, AKW, ALE, ALH, ANU, AQM, ARL, ASV, ASY, ASZ, ATD, ATJ, AUY, AVB, AVF, AVG, AVQ, AWX, AXB, AXC, AXR, AYQ, BJB, BKC, BKE, BLS, BLT, BMT, BPW, BRM, BRU, BSU, BSV, BSW, BTB, BVK, BXE, BXF, BXJ
• 2.0 TDI PD: AZV, BDJ, BDK, BGW, BHW, BKD, BKP, BLB, BMA, BMM, BMN, BMP, BMR, BNA, BRC, BRD, BRE, BRF, BRT, BSS, BUY, BUZ, BVA, BVE, BVF, BVG, BVH, BWC

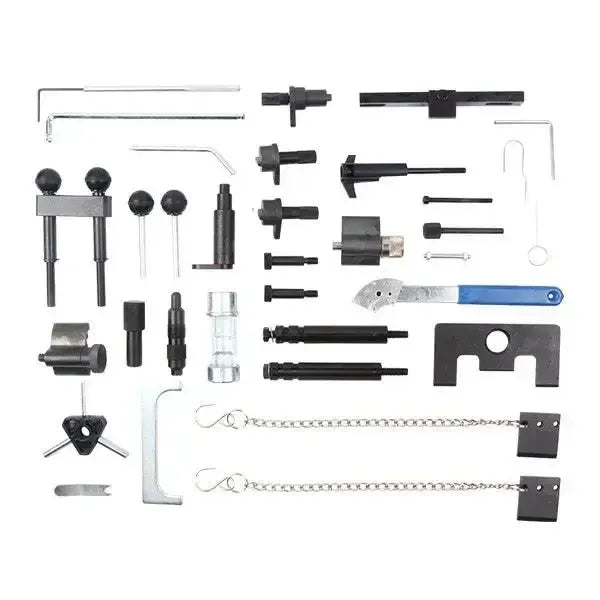

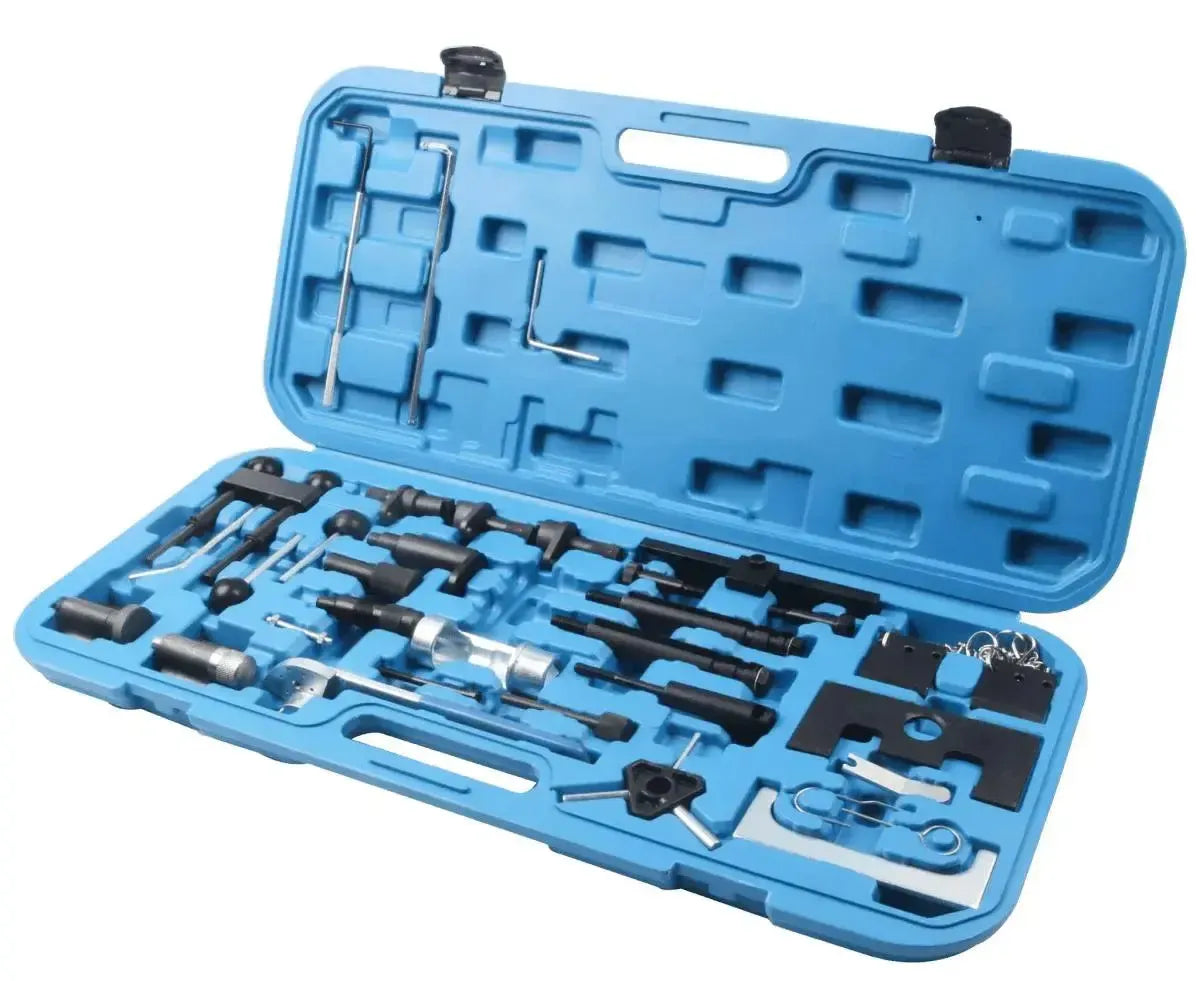

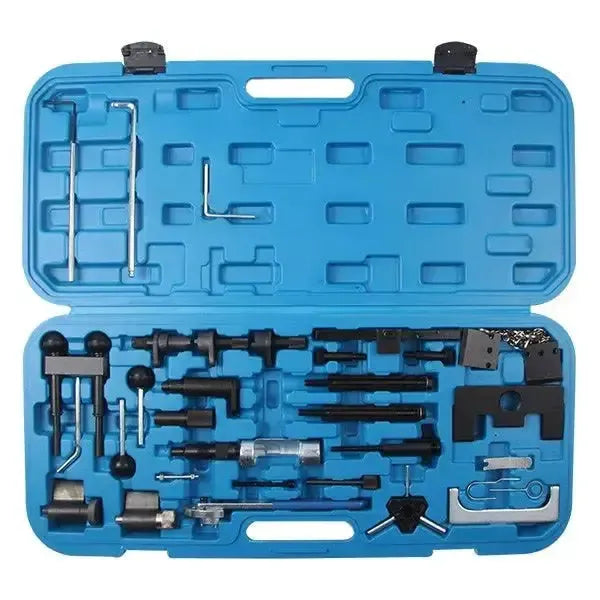

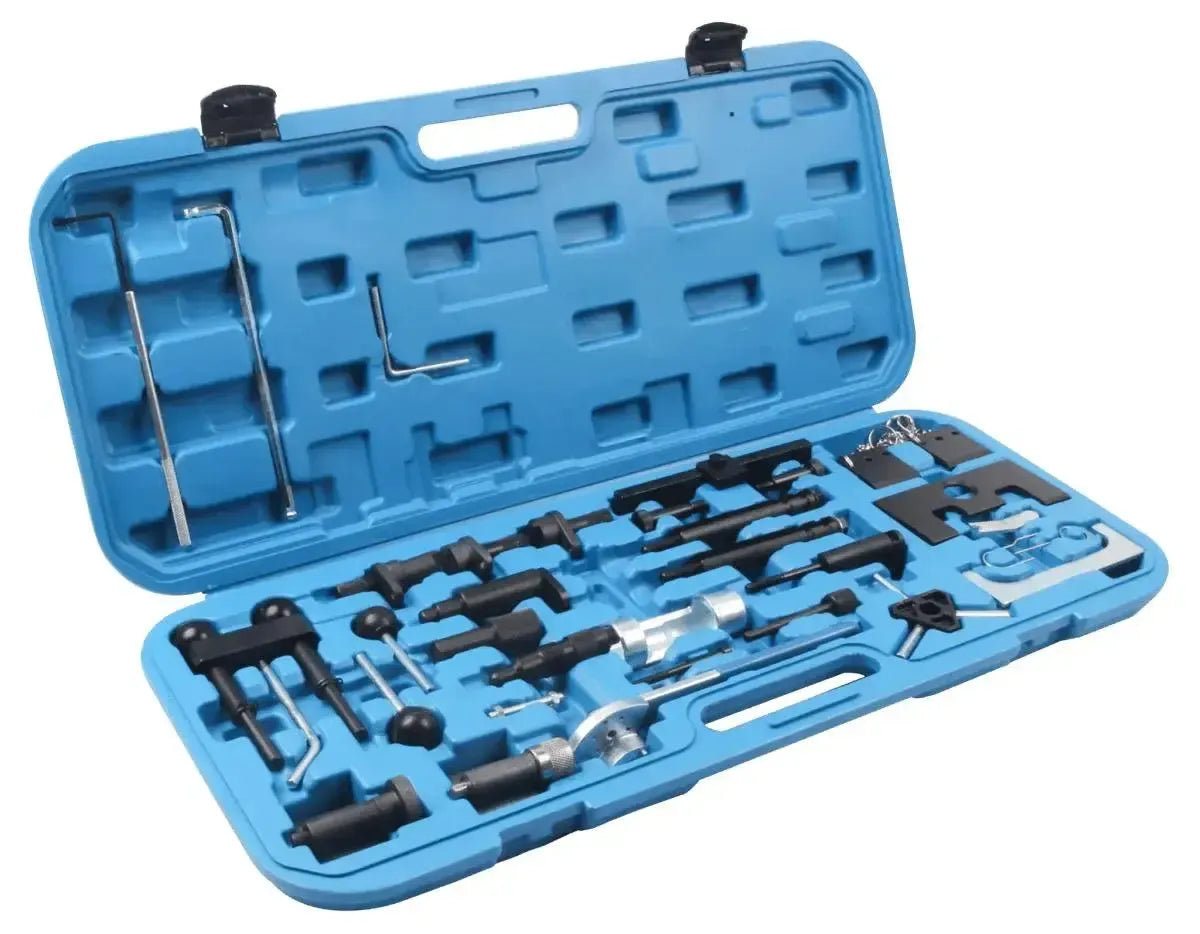

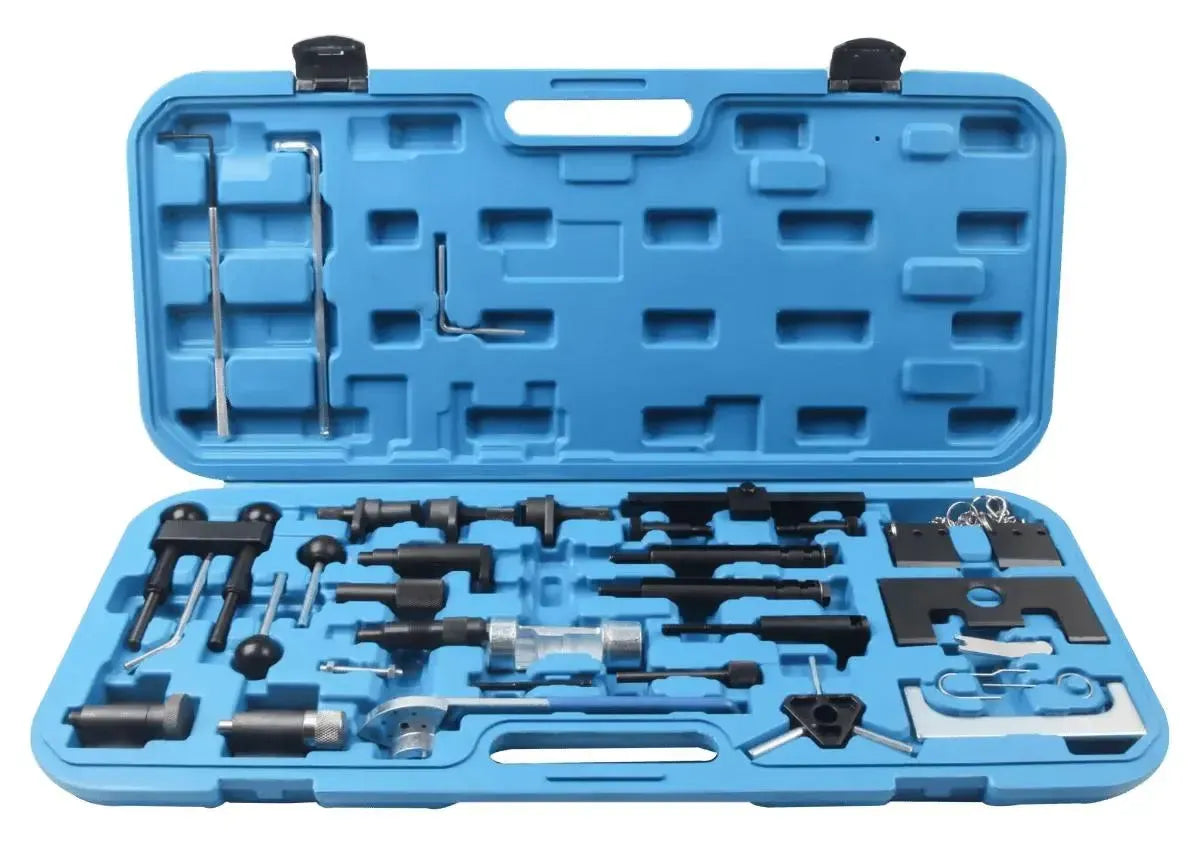

Verpakkingsinhoud:

• 1x Gereedschap voor verstuivers – OEM: 3078
• 1x Blokkeerdoorn krukas – OEM: 3242
• 1x Afstelplaten nokkenas en krukas – OEM: 3458
• 2x Blokkeerdoorn injectiepomptandwiel – OEM: 2064, 3359
• 1x Fixeerplaat tandwielspaninrichting – OEM: T10008
• 1x Nokkenasblokkering – OEM: T10016
• 1x Krukasstop – OEM: T10050
• 1x Nokkenasfixering – OEM: T10098A
• 1x Nokkenaslineaal – OEM: 2065A
• 1x Spanschroef tandwielspaninrichting – OEM: T10092
• 1x Blokkeerstift spaninrichting – OEM: T40011
• 1x Nokkenas-instelwerktuig – OEM: 3418
• 1x Nokkenasfixering stuurketting – OEM: T10123
• 1x Fixeerbouten krukas – OEM: T10120
• 1x Fixeerstift
• 1x Krukasstop – OEM: T10100
• 1x Steunstangen – OEM: 3369
• 1x Instelwerktuig motor
• 1x Spangereedschap kettingspanner – OEM: 3366
• 1x Steekwerktuig spanrol – OEM: T10265
• 1x Hoekschroevendraaier spanrol – OEM: T10264
• 1x Kromme steekdoorn – OEM: T10060, T10060A
• 1x Spanrolsleutel met stelschroef – OEM: T10020
• 1x Stelschroef ventilatorkoppeling
• 1x Opbergkoffer
