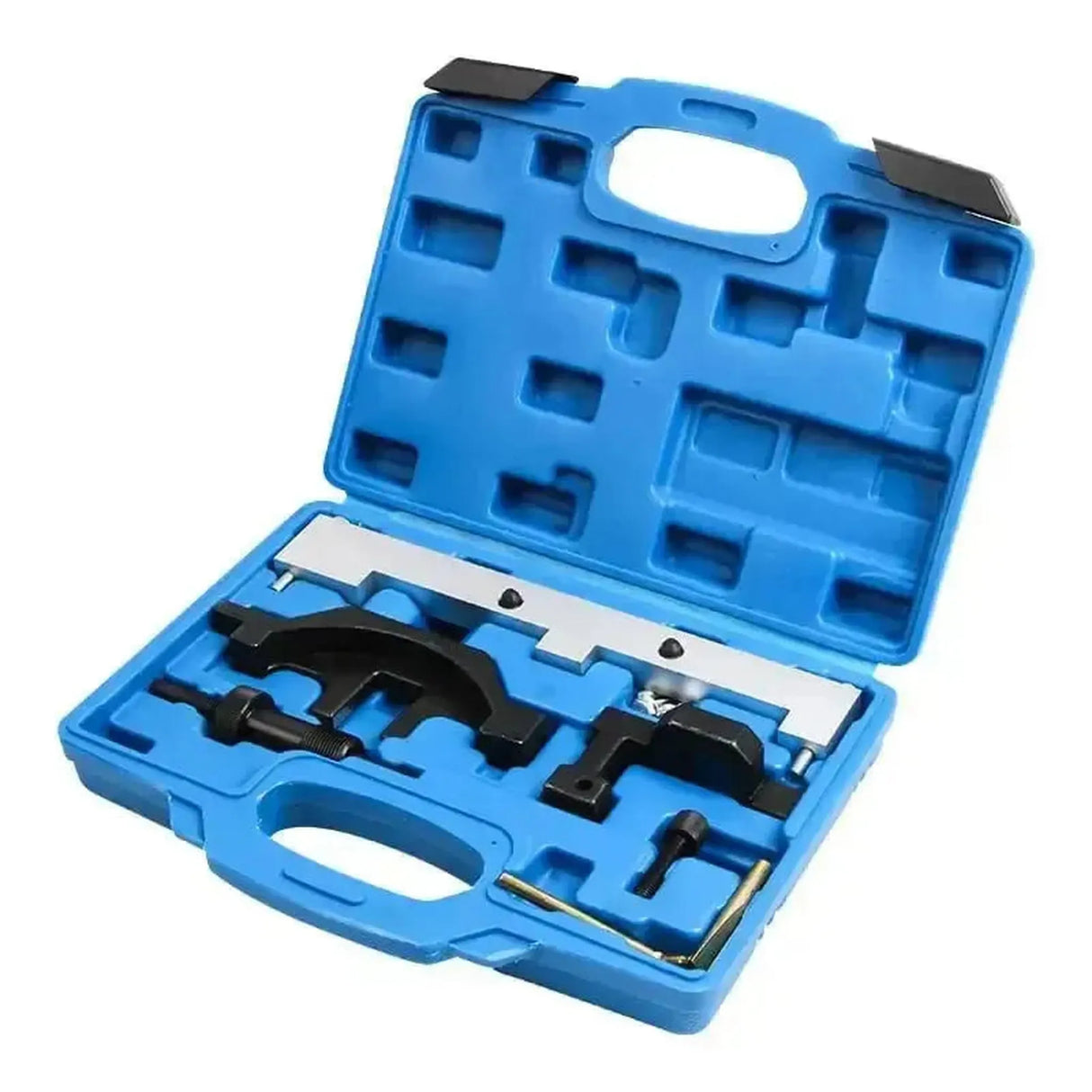

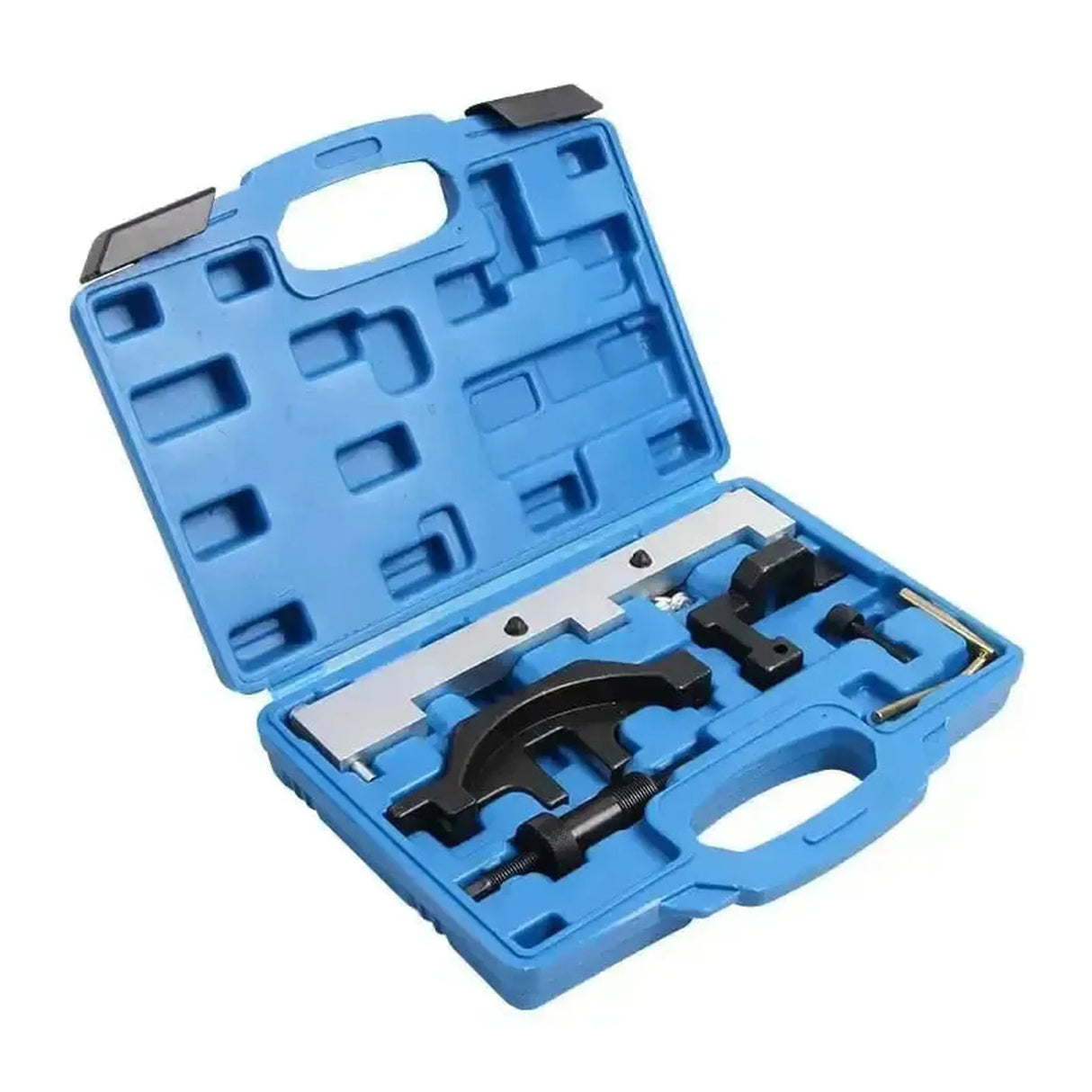

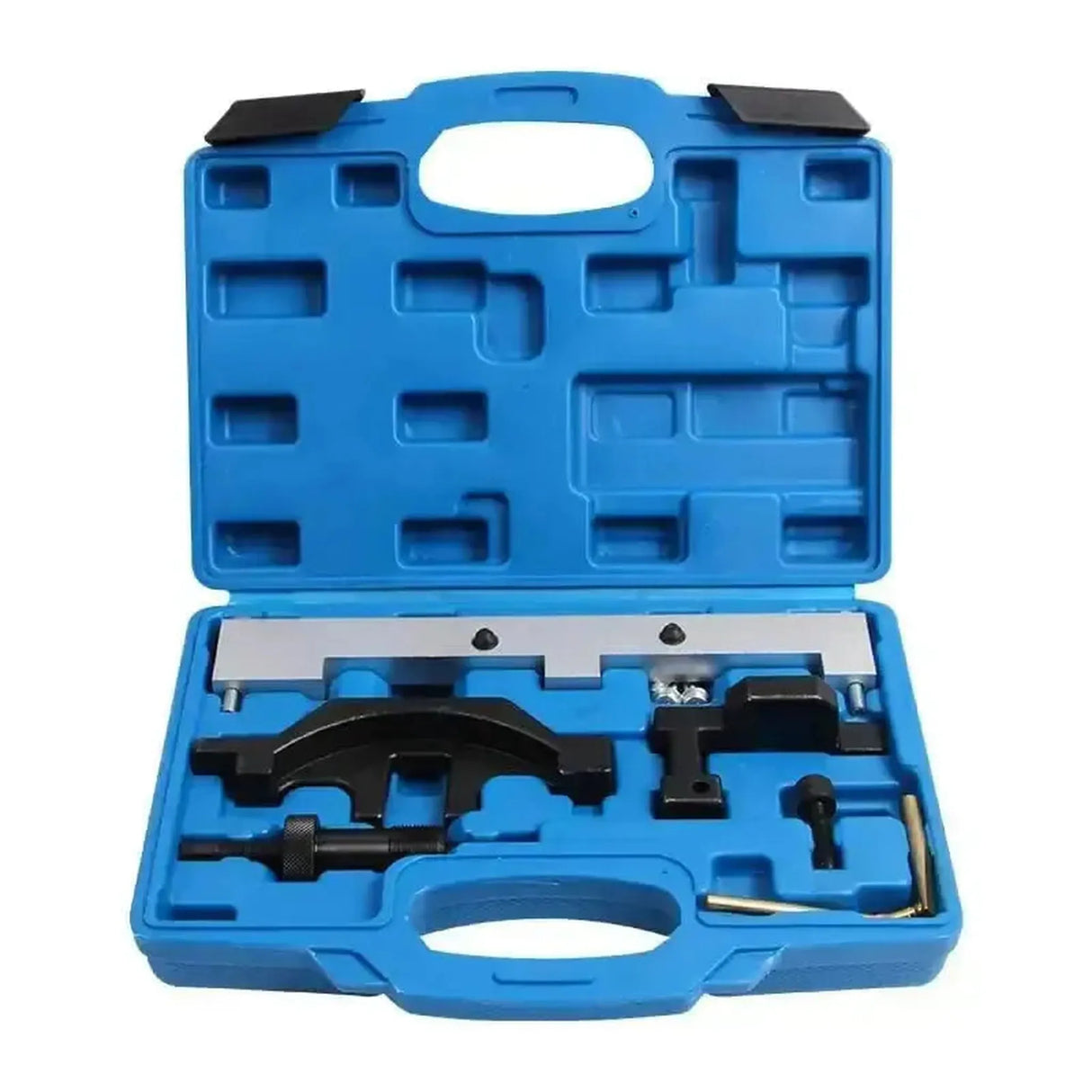

VT01522 | BMW - N40/N45 | Timingset (6-delig)

De VT01522 is een distributie timinggereedschapset, ontworpen voor het afstellen en controleren van de motortiming op BMW-voertuigen. Deze set is specifiek geschikt voor benzinemotoren met de motorcodes N40 en N45. Het gereedschap wordt gebruikt voor het correct positioneren en borgen van de nokkenas en krukas tijdens onderhoudswerkzaamheden zoals het vervangen van de distributieketting of de cilinderkoppakking.

De set bevat alle benodigde componenten voor een correcte timing, waaronder een nokkenas uitlijngereedschap, een sensorwiel uitlijngereedschap, een kettingspanner en een vliegwiel borgpen. Het gebruik van deze specifieke gereedschappen zorgt voor een nauwkeurige synchronisatie tussen de krukas en de nokkenassen, wat de motorprestaties en -efficiëntie ondersteunt.

Toepassing en functionaliteit:

Deze set maakt het mogelijk om de motortiming nauwkeurig af te stellen en te controleren. De onderdelen hebben de volgende functies:

• Blokkeren van de nokkenassen: Het uitlijngereedschap fixeert de nokkenassen in de juiste positie ten opzichte van de cilinderkop.
• Blokkeren van de krukas: De borgpen wordt in het vliegwiel geplaatst om de krukas in het Bovenste Dode Punt (BDP) voor de eerste cilinder te vergrendelen.
• Voorspannen van de distributieketting: De kettingspanner zorgt voor de juiste spanning op de distributieketting tijdens de montage en afstelling.
• Uitlijnen van de VANOS-sensorwielen: Het specifieke gereedschap zorgt voor de correcte positionering van de VANOS-sensorwielen ten opzichte van de nokkenassen.

Compatibele voertuigen en motorcodes:

Deze gereedschapset is geschikt voor de volgende BMW-modellen en motorcodes:

BMW:

• 1-serie (E81, E87): (2004–2011)
• 3-serie (E46): (2001–2005)
• 3-serie (E90): (2005–2011)

Motorcodes:

• 1.6L: N40B16A, N45B16A, N45T

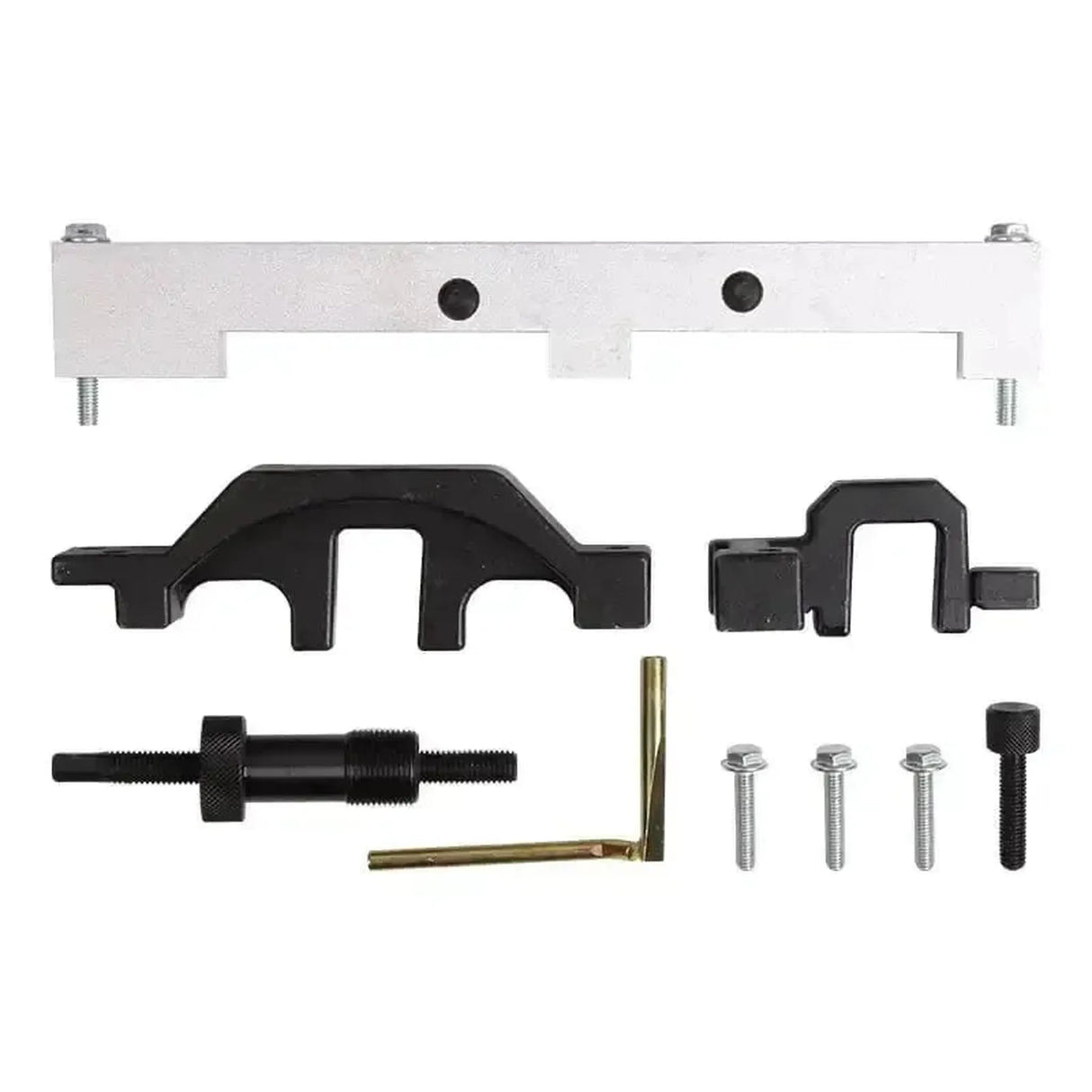

Verpakkingsinhoud:

• 1x Nokkenas uitlijnbrug – OEM: 117251
• 1x Nokkenas borgblok (inlaat) – OEM: 117252
• 1x Nokkenas borgblok (uitlaat) – OEM: 117253
• 1x Sensorwiel uitlijngereedschap – OEM: 117260
• 1x Kettingspanner – OEM: 119340
• 1x Vliegwiel borgpen – OEM: 119190

Technische specificaties:
