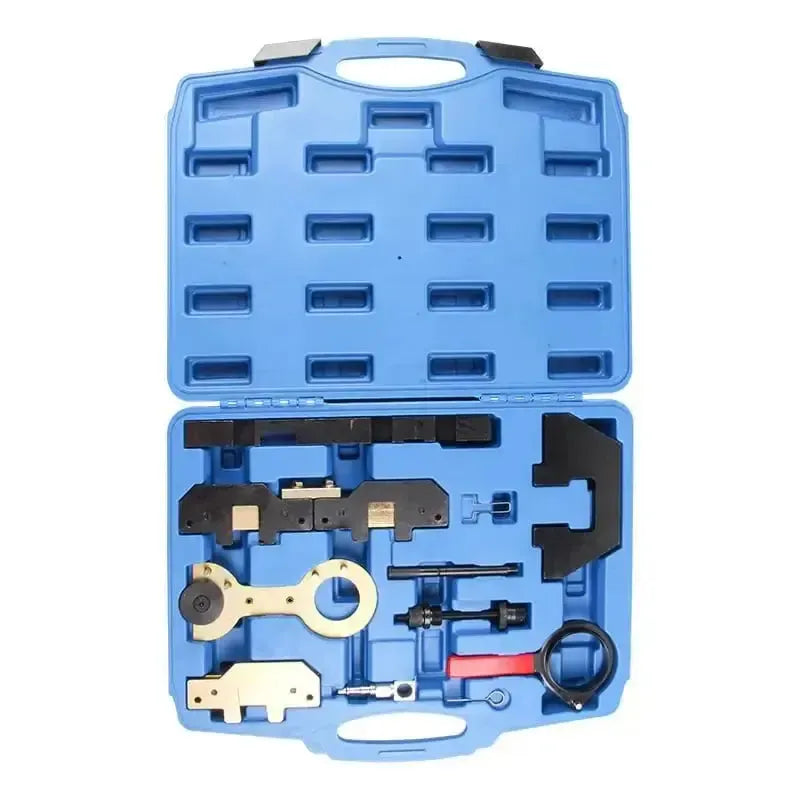

VT01703 | BMW - M40/M44/M50/M52/M54/M56 | Timingset (11-delig)

De timingset (VT01703) is een uitgebreide collectie gereedschappen voor het afstellen en vergrendelen van de nokkenassen en krukas bij een breed scala aan BMW-benzinemotoren. De set is specifiek ontwikkeld voor onderhoudswerkzaamheden aan de distributieketting, het VANOS-systeem en de cilinderkop van M40, M44, M50, M52, M54 en M56 motoren.

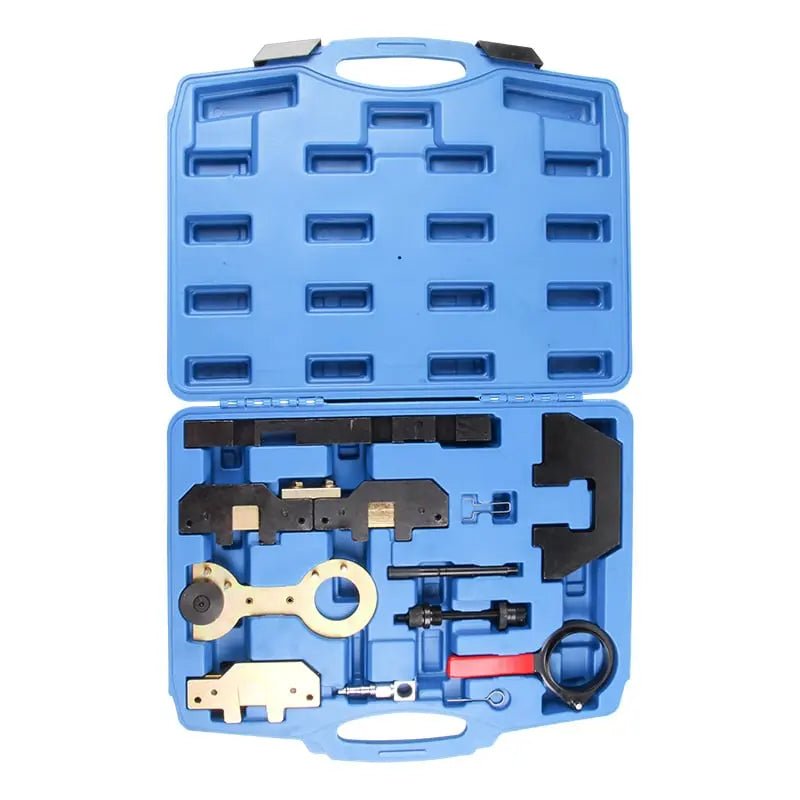

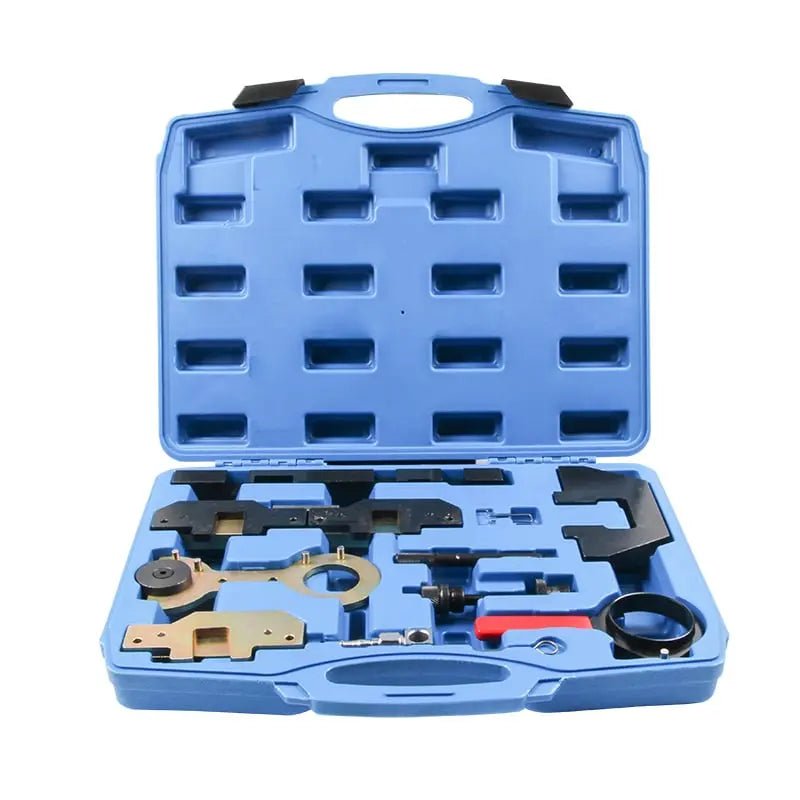

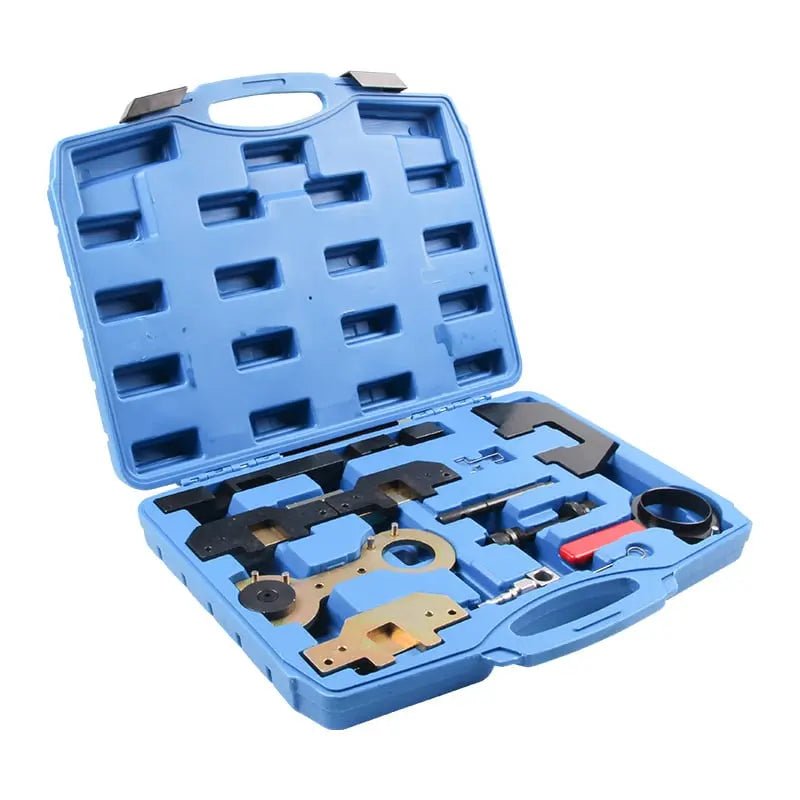

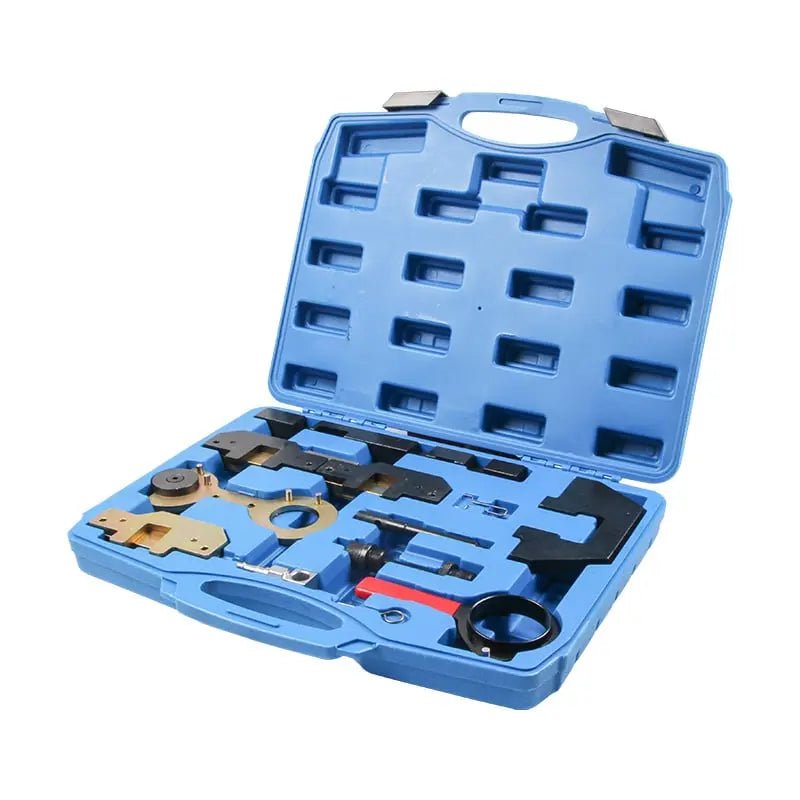

Deze 11-delige set bevat alle benodigde componenten voor motoren met zowel enkele VANOS (M50, M52) als dubbele VANOS (M52TU, M54, M56). Inbegrepen zijn onder andere diverse nokkenas-uitlijningsplaten, een krukas-blokkeerpen, een gereedschap voor de kettingspanner en specifieke gereedschappen voor het afstellen van de VANOS-eenheid. Alle onderdelen worden geleverd in een kunststof opbergkoffer.

Toepassing en functionaliteit:

Deze set maakt het mogelijk om de timing nauwkeurig in te stellen bij het vervangen van de distributieketting, de cilinderkoppakking of het uitvoeren van ander motoronderhoud.

• Blokkeren van de krukas: Fixeert de krukas in de BDP-positie (Bovenste Dode Punt) door middel van een borgpen voor een correcte timing.
• Uitlijnen van de nokkenassen: De meegeleverde uitlijningsgereedschappen fixeren de nokkenassen in de juiste positie ten opzichte van elkaar en de krukas.
• Afstellen van het VANOS-systeem: Speciale gereedschappen voor het positioneren en afstellen van de enkele en dubbele VANOS-verstelsystemen.
• Voorspannen van de distributieketting: Een gereedschap om de primaire distributieketting correct op spanning te brengen tijdens de montage.

Compatibele voertuigen en motorcodes:

Geschikt voor diverse BMW-modellen met 4- en 6-cilinder benzinemotoren, waaronder de M40, M44, M50, M52, M54 en M56 series.

BMW:

• 3 Serie (E30): (1987–1994)
• 3 Serie (E36): (1990–2000)
• 3 Serie (E46): (1998–2007)
• 5 Serie (E34): (1988–1996)
• 5 Serie (E39): (1995–2004)
• 5 Serie (E60/E61): (2003–2005)
• 7 Serie (E38): (1994–2001)
• 7 Serie (E65/E66): (2001–2005)
• X3 (E83): (2004–2006)
• X5 (E53): (2000–2006)
• Z3 (E36/7/8): (1996–2002)
• Z4 (E85): (2003–2005)

Motorcodes:

• 1.6L: M40 B16
• 1.8L: M40 B18
• 1.9L: M44 B19
• 2.0L: M50 B20, M52 B20, M52TU B20
• 2.2L: M54 B22
• 2.5L: M50 B25, M52 B25, M52TU B25, M54 B25, M56 B25
• 2.8L: M52 B28, M52TU B28
• 3.0L: M54 B30

Verpakkingsinhoud:

• 1x Krukasvergrendelgereedschap – OEM: 112300
• 1x Nokkenas-uitlijningsgereedschap (M50, M52) – OEM: 113240
• 1x Nokkenas-uitlijningsgereedschap (M40, M44) – OEM: 113190
• 1x Sleutel voor VANOS-eenheid – OEM: 115490
• 1x Dubbel VANOS-uitlijningsgereedschap (M52TU, M54, M56) – OEM: 116150
• 1x Ketting-voorspanner gereedschap – OEM: 114220
• 1x VANOS-uitlijningsgereedschap (secundair) – OEM: 116180
• 1x Luchtaansluitgereedschap – OEM: 113450
• 1x Arreteerstift- en afsteekklammerset – OEM: 113290, 113291, 113292
• 1x Opbergkoffer

Technische specificaties:
