Yamaha 3+4-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets

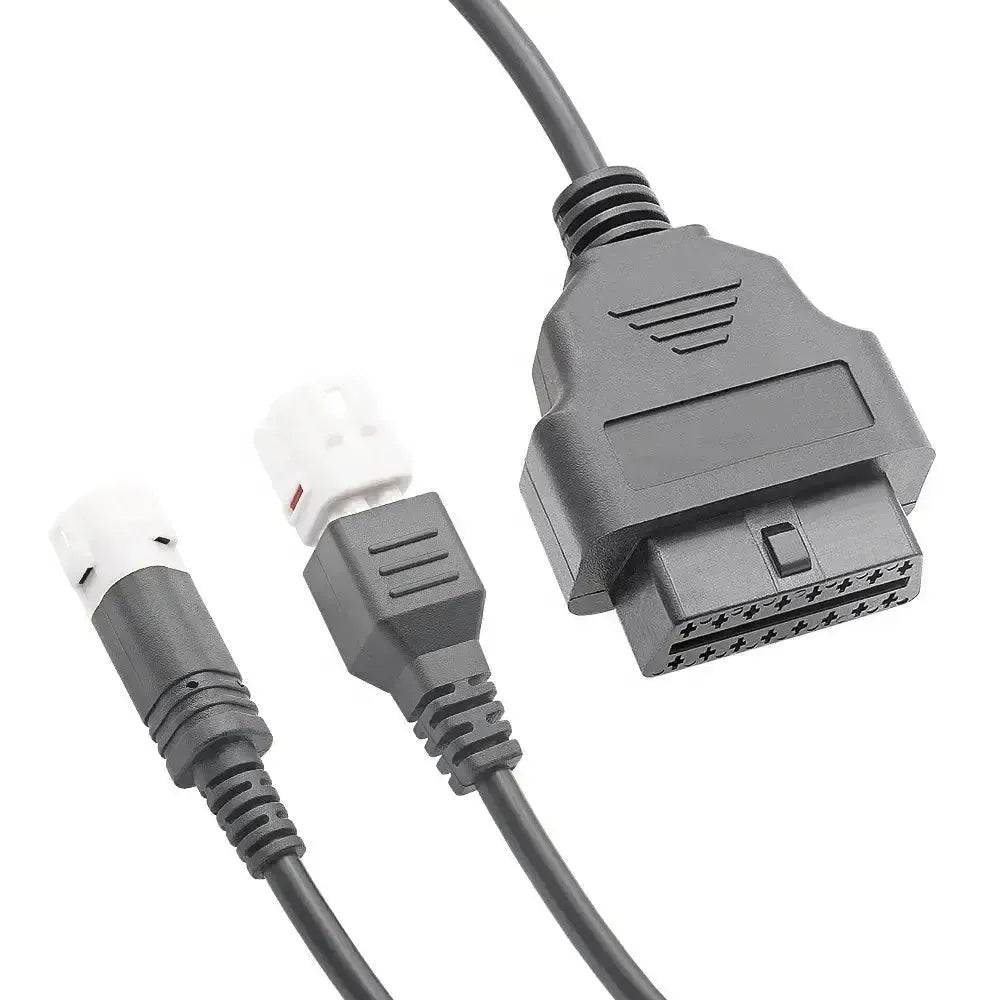

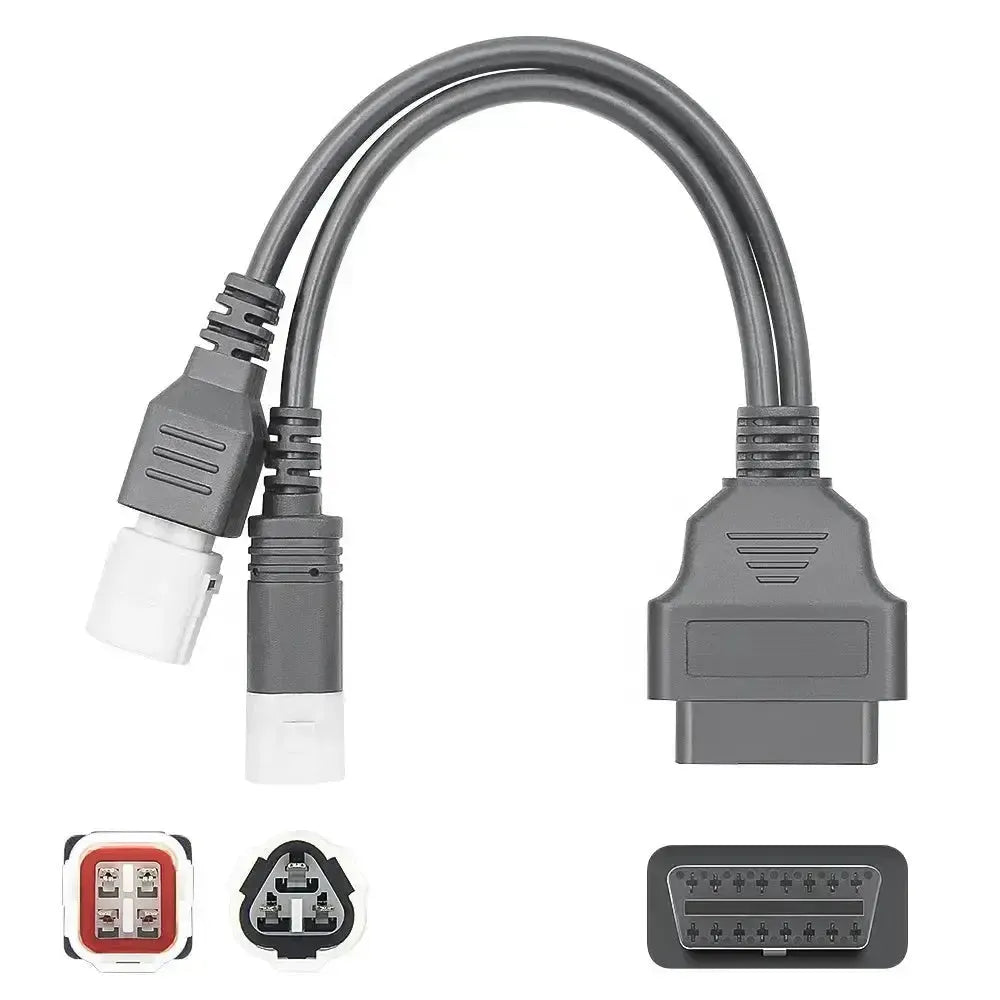

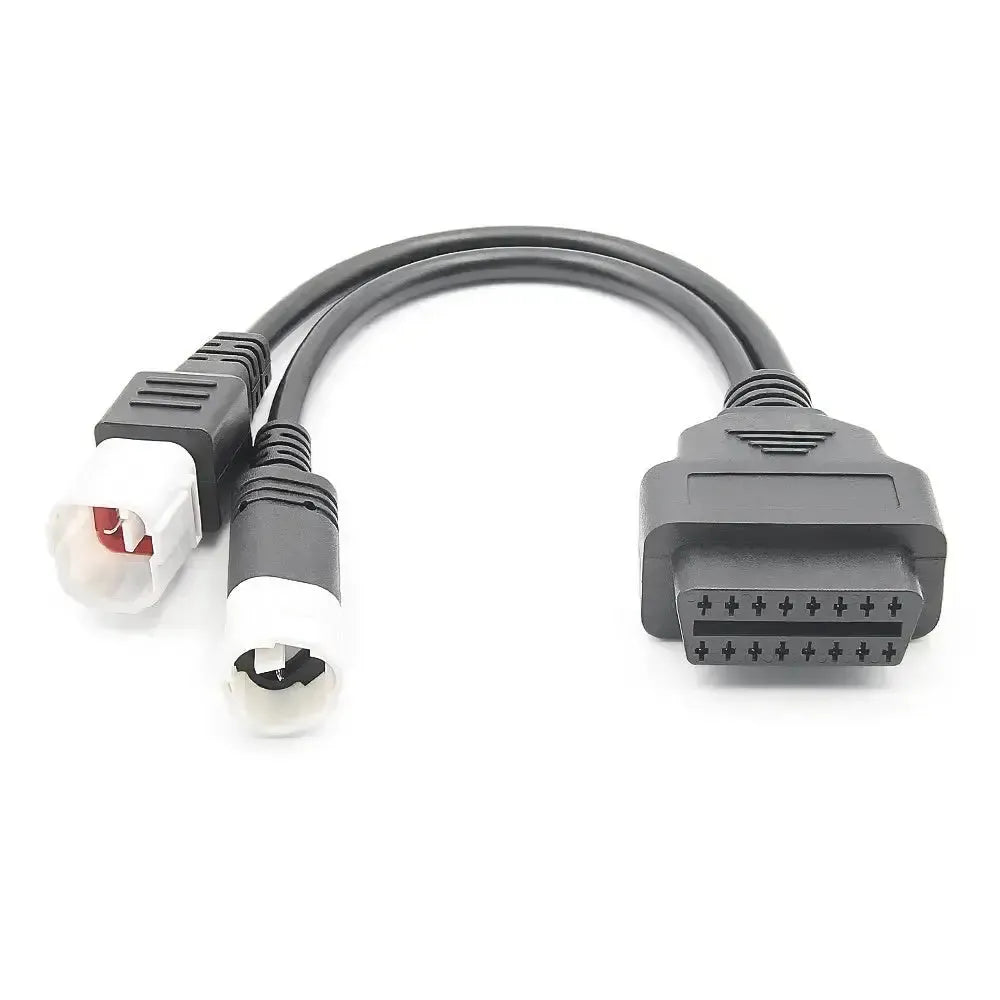

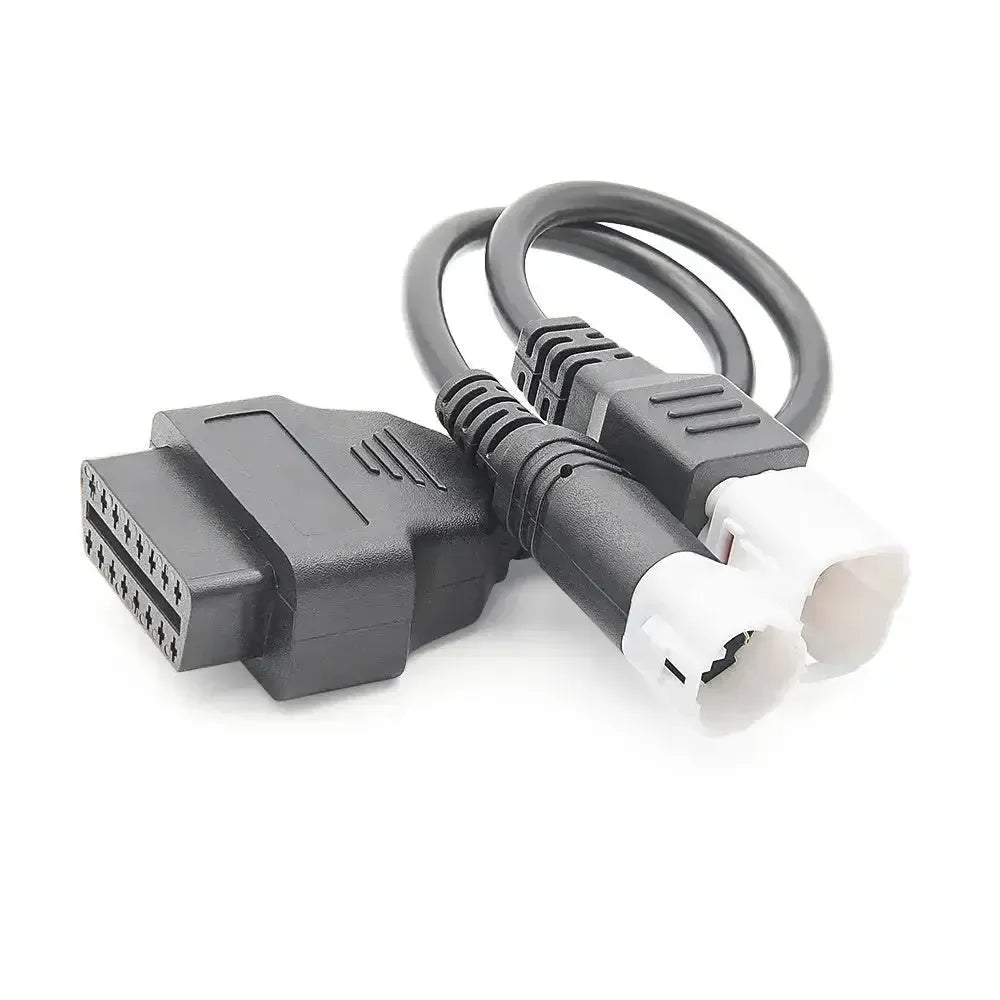

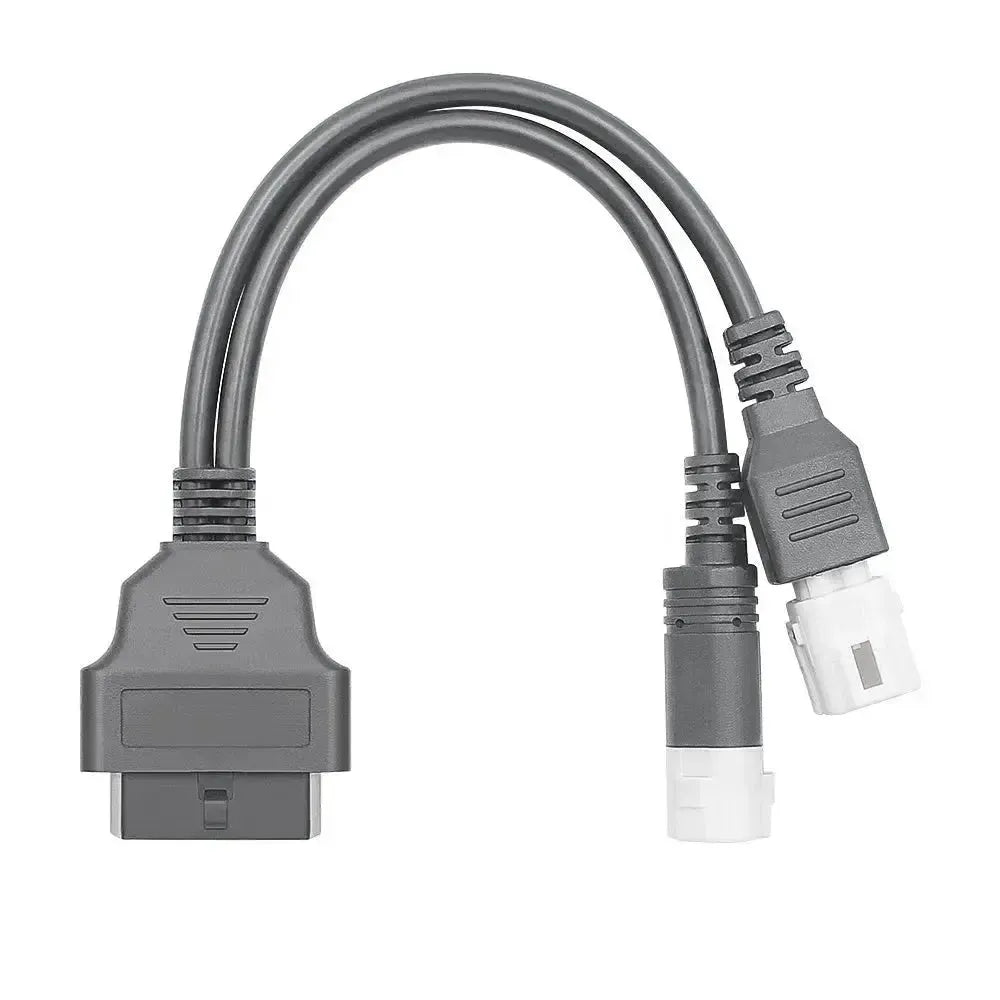

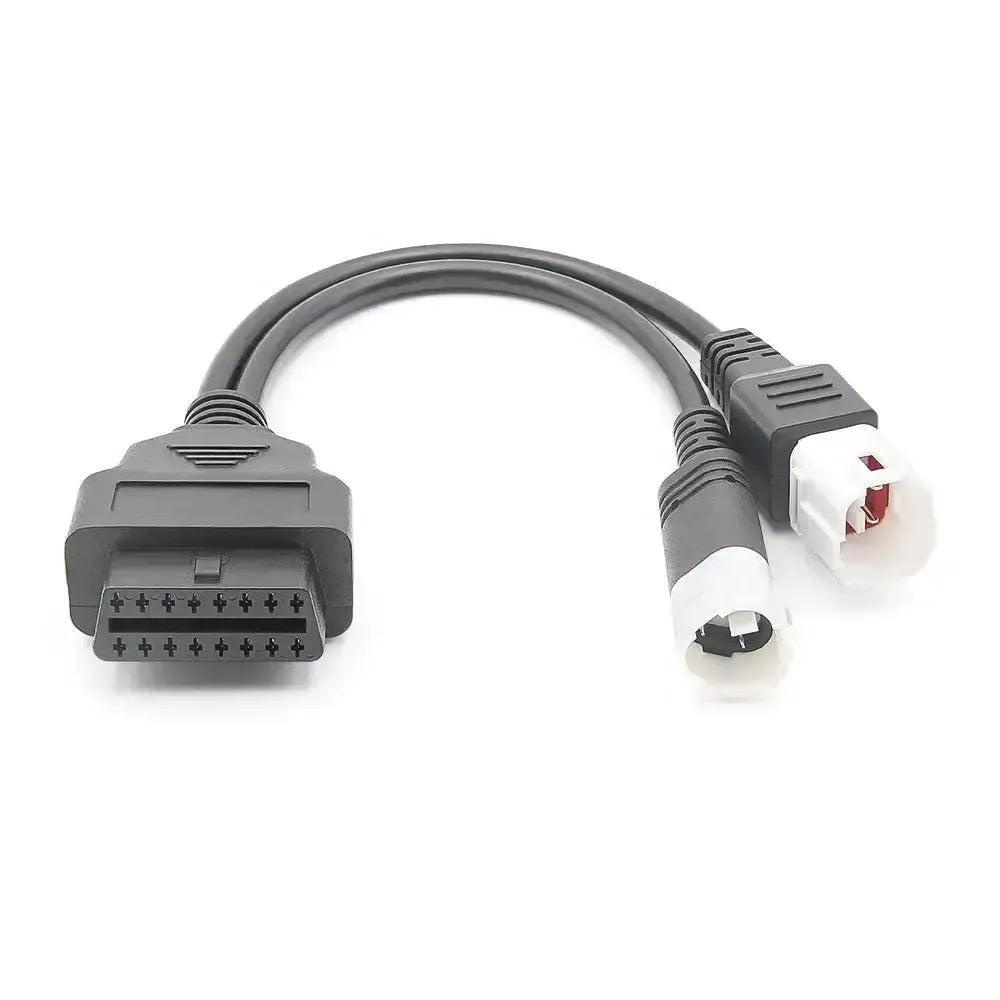

De verloopkabel is specifiek ontworpen om een verbinding tot stand te brengen tussen de diagnostische poorten van een Yamaha motorfiets en een standaard OBD2-uitleesapparaat. De kabel is uitgerust met een 16-pins OBD2 female connector aan de ene zijde en een Y-splitsing naar een 3-pins en een 4-pins connector aan de voertuigzijde. Dit ontwerp maakt het mogelijk om met diverse Yamaha-modellen te communiceren.

Dankzij de dubbele aansluiting (3-pins en 4-pins) ondersteunt deze adapter zowel communicatie via K-Line als via CAN-bus systemen, afhankelijk van welk protocol de motorfiets gebruikt. Hierdoor is de kabel inzetbaar voor een breed scala aan modellen, zonder dat er verschillende adapters nodig zijn. De kabel is bedoeld voor het uitlezen van foutcodes, het bekijken van live data en andere diagnostische functies die door het uitleesapparaat worden ondersteund.

Toepassing en functionaliteit:

Deze verloopkabel wordt gebruikt om een compatibele OBD2-scanner aan te sluiten op Yamaha motorfietsen die zijn uitgerust met een 3-pins of 4-pins diagnoseconnector.

• Connectiviteit: Vormt een fysieke koppeling tussen de specifieke Yamaha-aansluiting en de gestandaardiseerde 16-pins OBD2-poort van een diagnoseapparaat.
• Diagnose: Maakt het mogelijk om het motormanagementsysteem (ECU) en andere elektronische modules uit te lezen voor het identificeren van foutcodes (DTC's) en het analyseren van sensordata.
• Compatibiliteit: De Y-kabel met zowel een 3-pins als een 4-pins connector biedt dekking voor diverse modellen en bouwjaren die verschillende communicatieprotocollen gebruiken.

Compatibele voertuigen en toepassingen:

Deze verloopkabel is compatibel met diverse Yamaha motorfietsen die zijn uitgerust met een 3-pins of 4-pins diagnostische poort. Dit betreft doorgaans modellen vanaf circa 2016, die voldoen aan de Euro 4 en Euro 5 normen.

Yamaha:

• FJ-09: (vanaf 2017)
• FZ-09: (vanaf 2017)
• FZ-10: (vanaf 2017)
• MT-07: (vanaf 2017)
• MT-09: (vanaf 2017)
• MT-09 Tracer: (vanaf 2017)
• MT-10: (vanaf 2017)
• R1: (vanaf 2016)
• R6: (vanaf 2017)
• TMAX 530 / 560: (vanaf 2016)
• Tracer 700 / 900: (vanaf 2017)
• XSR700: (vanaf 2017)
• XSR900: (vanaf 2017)
• XT1200Z (Super Ténéré): (vanaf 2017)

Belangrijk: Voordat u het product aanschaft, controleer altijd de aansluiting van uw voertuig. Deze kan verschillen per model en bouwjaar.

Verpakkingsinhoud:

• 1x Yamaha 3+4-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets

Technische specificaties:
