Topdon Phoenix Max Auto Uitleesapparaat

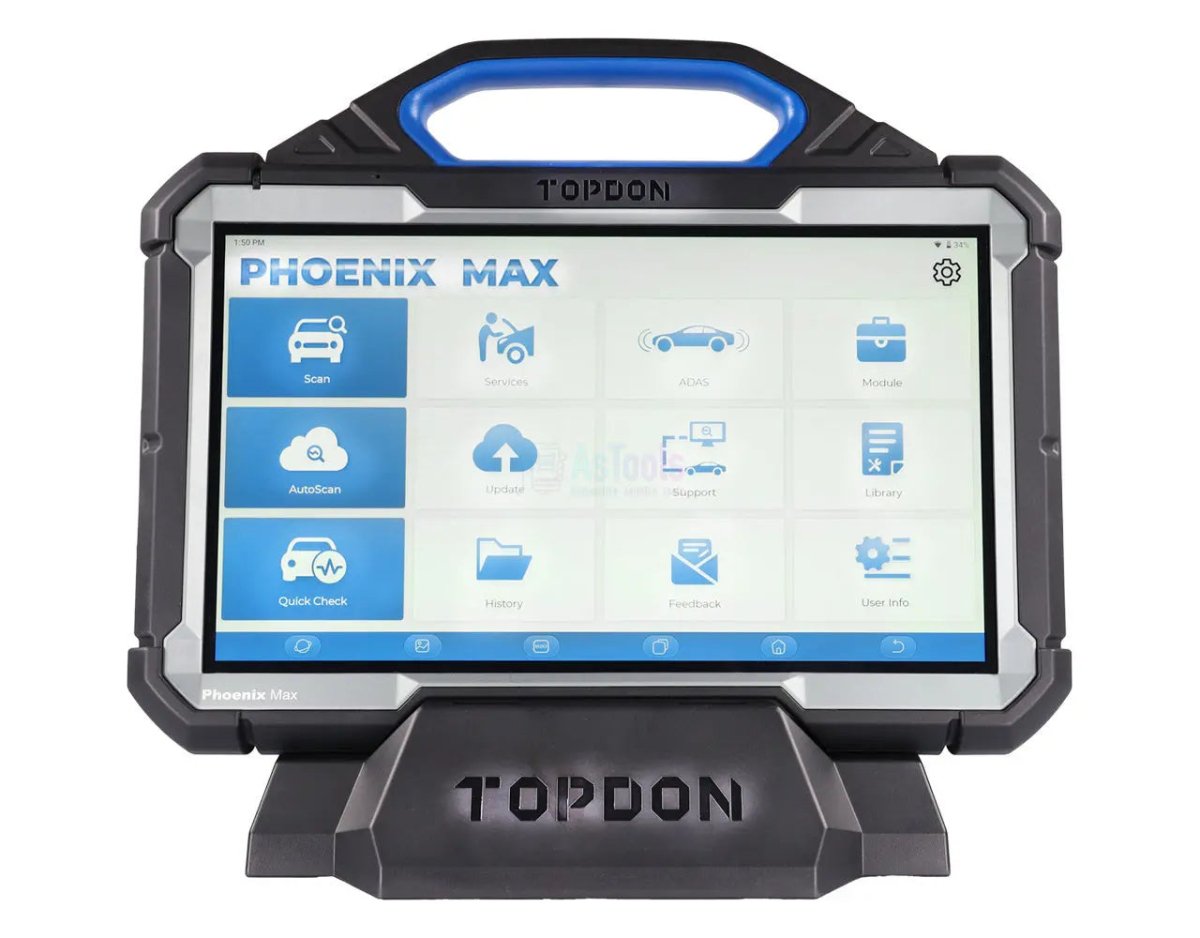

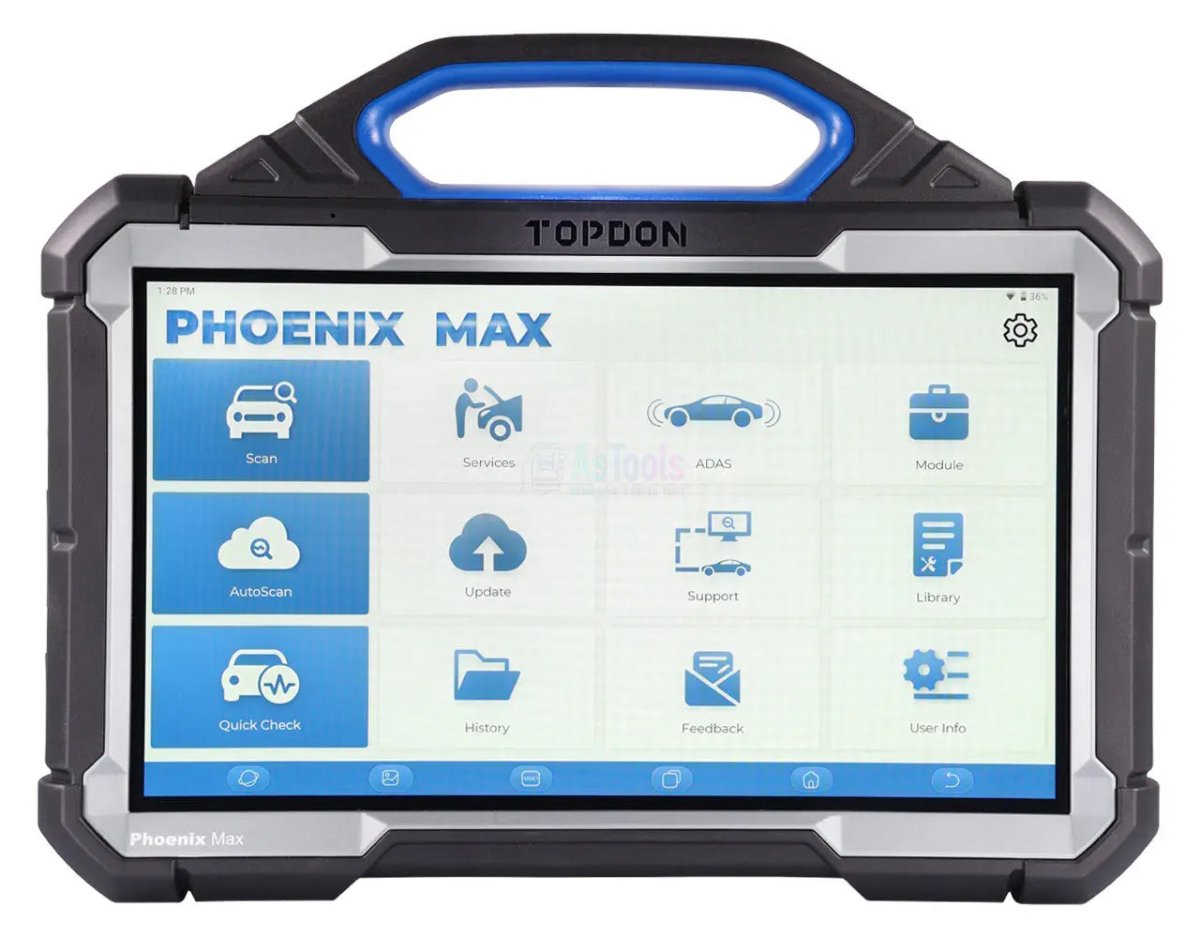

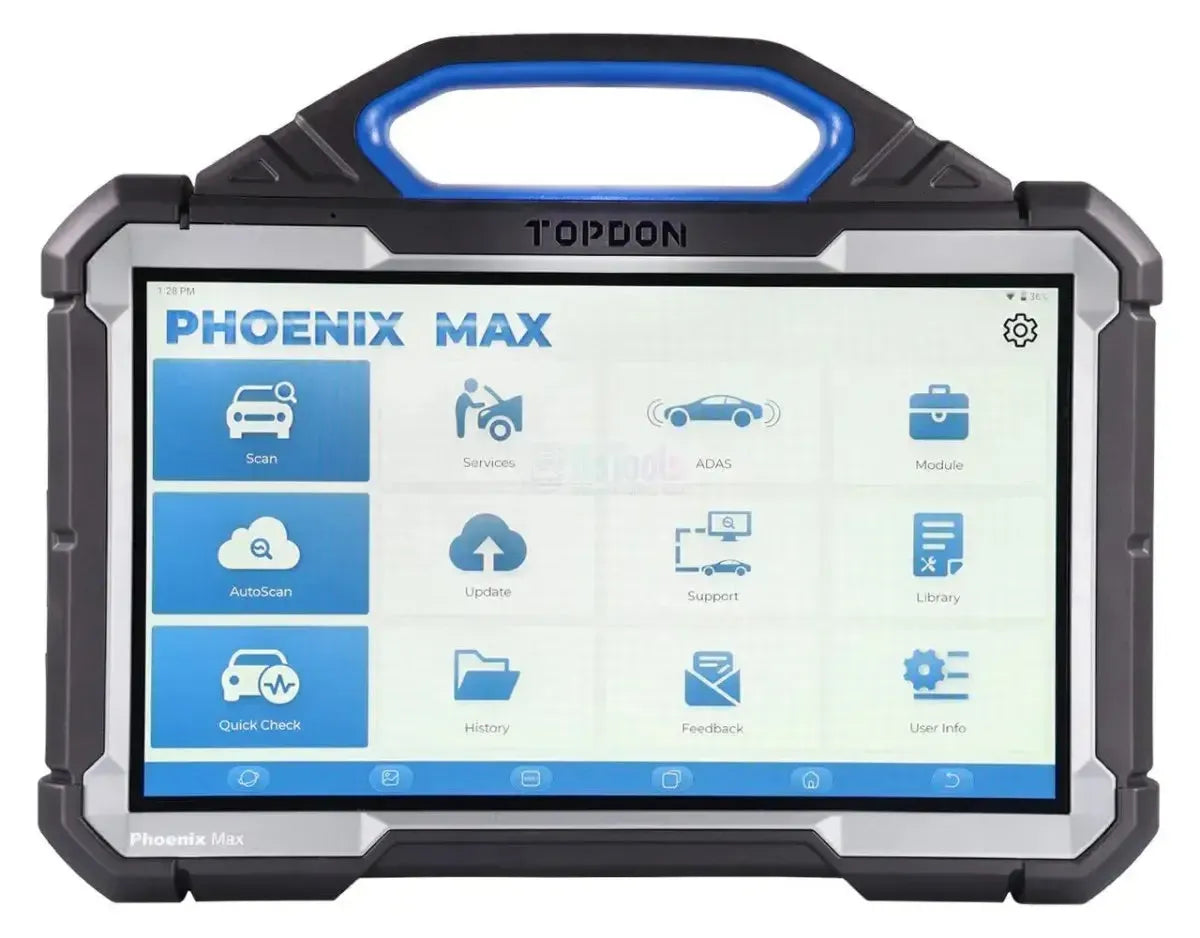

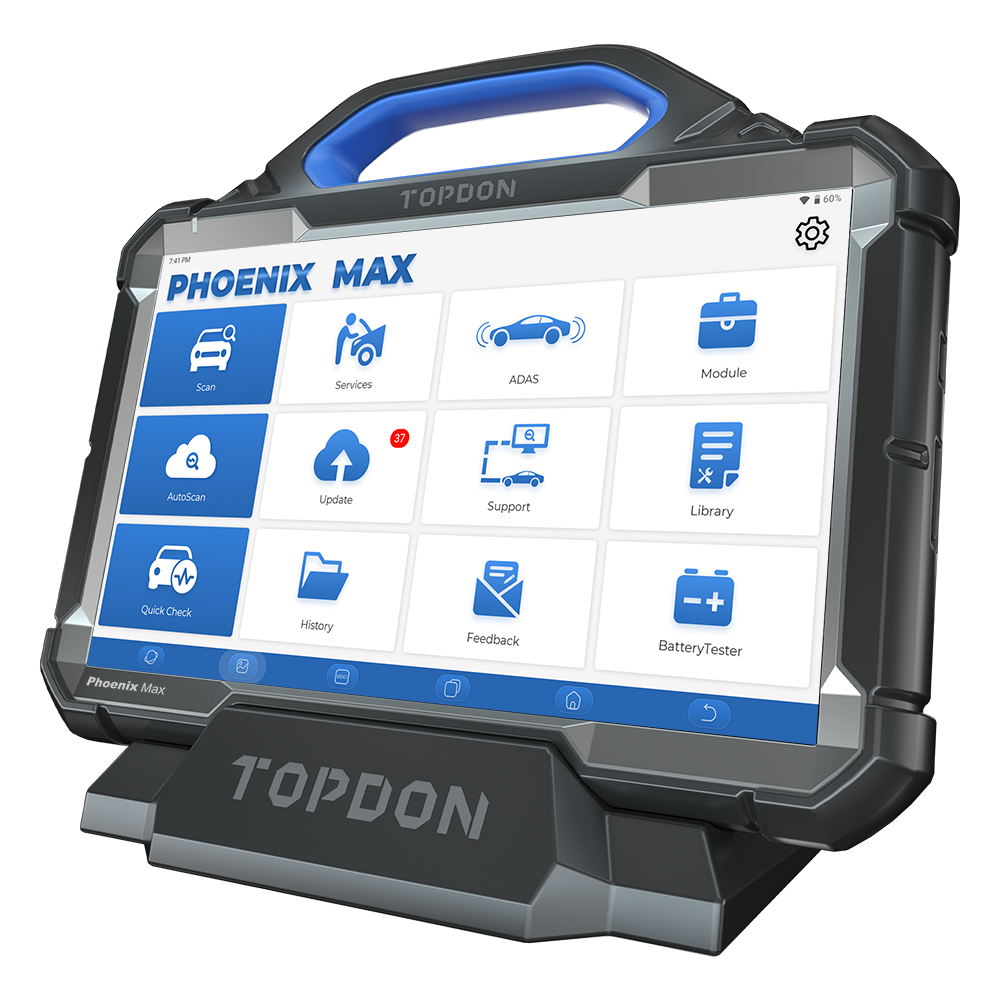

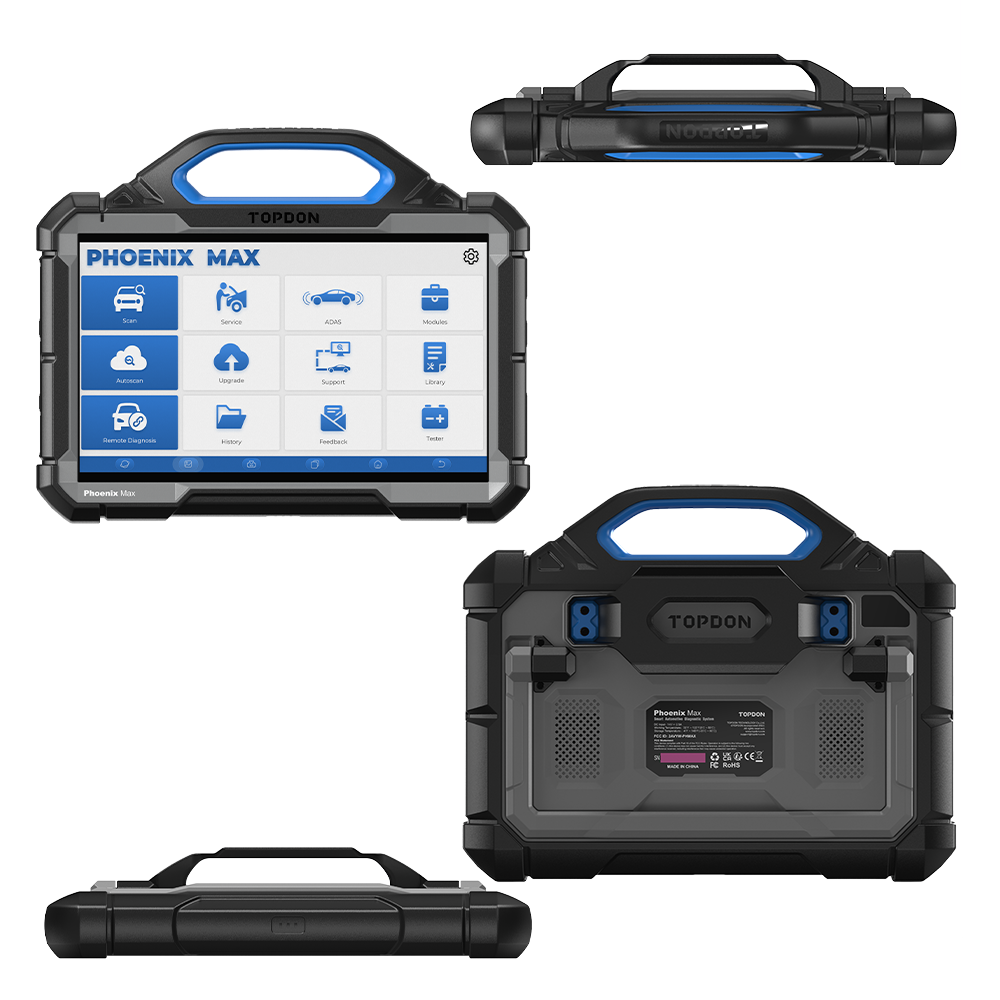

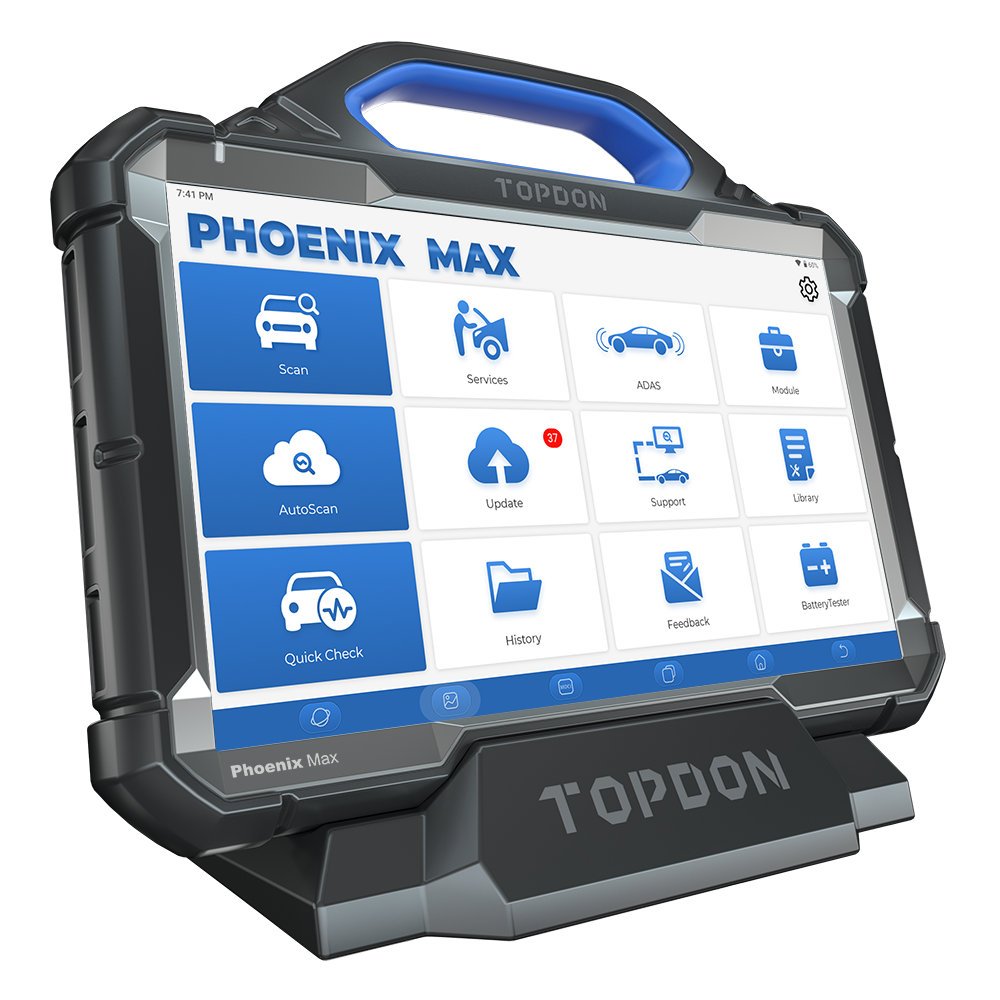

De Topdon Phoenix Max is een geavanceerd en krachtig OE-level diagnoseplatform, ontwikkeld als alles-in-één oplossing voor de professionele en veeleisende werkplaats. Het systeem is gebouwd rond een robuuste 13.3-inch Full HD touchscreen tablet, aangedreven door een octa-core processor, 8 GB RAM en 256 GB opslagcapaciteit, wat resulteert in uitzonderlijke snelheid en soepele werking. De Phoenix Max combineert diepgaande voertuigdiagnose, cloudgebaseerde online programmering en bidirectionele functionaliteit met een modulair ontwerp dat eenvoudig kan worden uitgebreid met onder andere ADAS-kalibratie, accutesten, oscilloscoop en sleutelprogrammering. Het apparaat wordt standaard geleverd met een dockingstation voor gemakkelijk opladen en veilige werkplaatsintegratie.

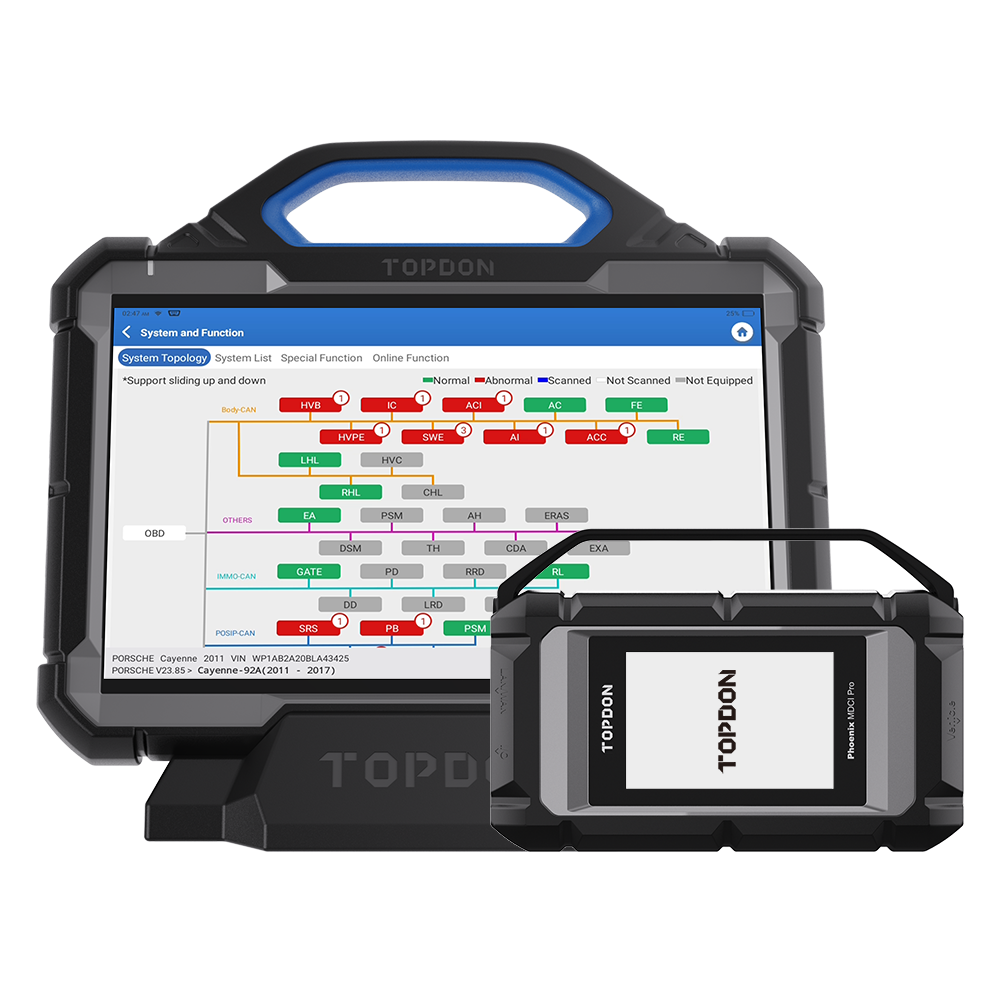

De communicatie met het voertuig verloopt draadloos via de geavanceerde Phoenix MDCI Pro VCI, die volledige ondersteuning biedt voor moderne protocollen zoals CAN-FD, DoIP, J2534, D-PDU en RP1210. Dit maakt het systeem compatibel met de nieuwste voertuigarchitecturen, inclusief 24V-systemen voor vrachtwagens en bedrijfsvoertuigen (met optionele HD-module). De Phoenix Max wordt standaard geleverd met twee jaar gratis software-updates voor personenwagens. Na deze periode blijft het apparaat werken met de laatst geïnstalleerde software, maar is een jaarlijkse licentie vereist voor nieuwe updates, cloudfunctionaliteiten en toegang tot merkservers.

Diagnosefuncties:

De Phoenix Max biedt uitgebreide diagnosemogelijkheden op OE-niveau en is geschikt voor professioneel gebruik in universele werkplaatsen. Dankzij zijn krachtige software ondersteunt het systeem foutanalyse, live datamonitoring en systeemtests op meer dan 200 voertuigmerken wereldwijd.

• Volledige systeemdiagnose (OE-Level): Biedt diepgaande toegang tot alle elektronische regeleenheden, zoals motor, transmissie, ABS, airbag (SRS), stuurinrichting, BCM, infotainment en meer. Ondersteunt het uitlezen en wissen van foutcodes met volledige technische omschrijvingen.

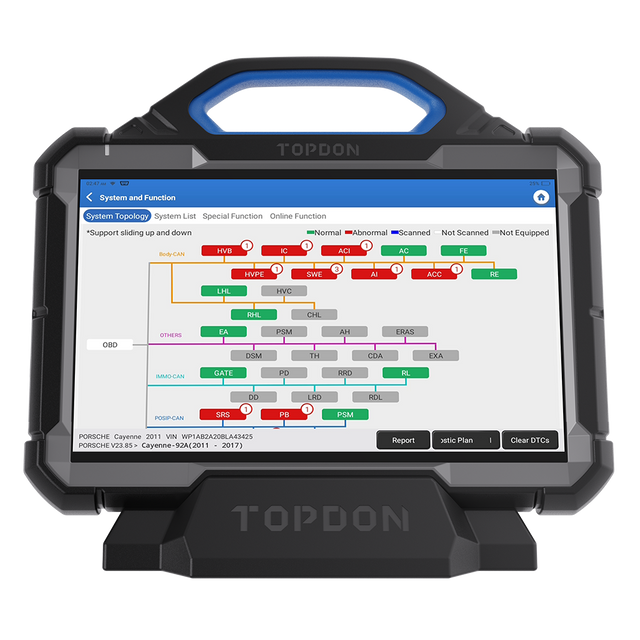

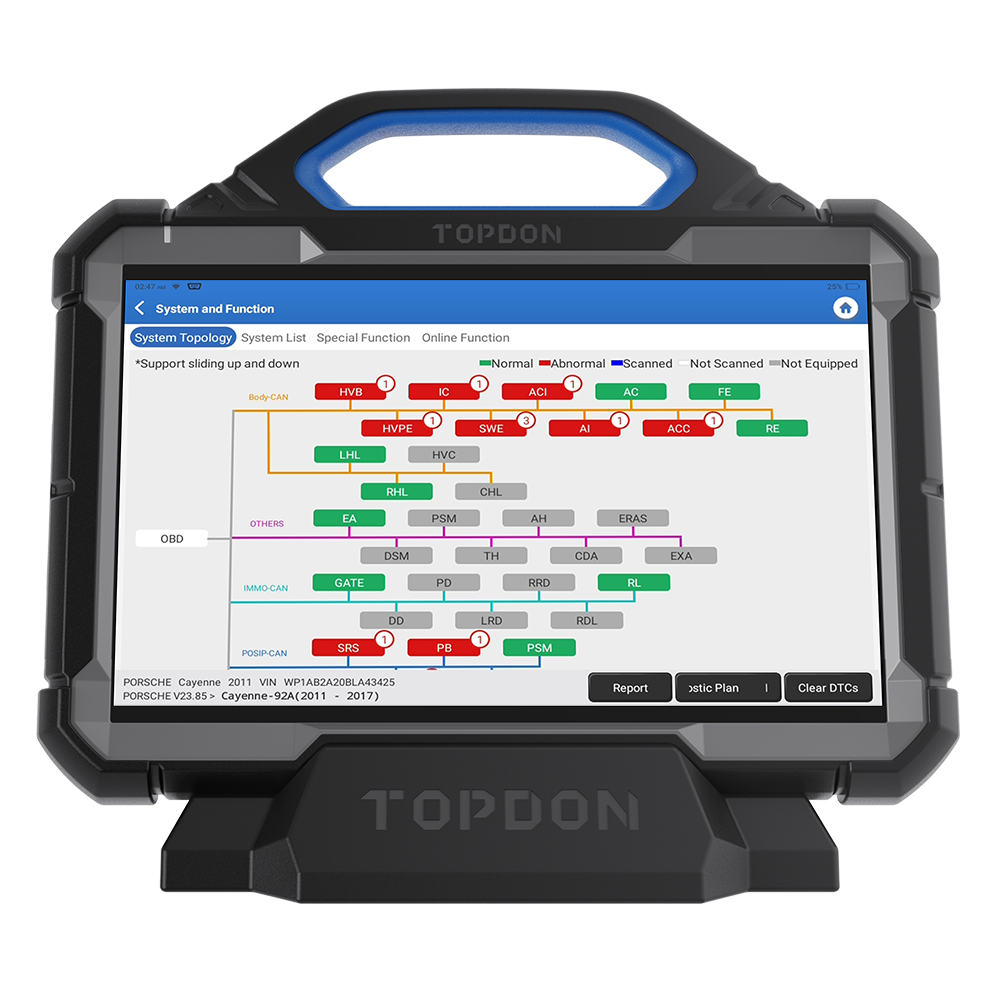

• Topologie mapping: Visualiseert het complete netwerk van voertuigmodules in een interactieve kaartweergave. Geeft in één oogopslag de communicatiestatus van elke ECU weer (actief, storing, offline) voor snelle netwerkdiagnose.
• Actieve tests (bidirectionele controle): Stuurt directe commando’s naar actuatoren en componenten zoals de brandstofpomp, aircocompressor, EGR-klep of deursloten, zonder demontage.
• Live datastream: Geeft real-time sensordata weer in tekstweergave, grafiekvorm of als analoge meter. Ondersteunt het opnemen, vergelijken en analyseren van meerdere datastromen tegelijk.
• AutoVIN: Herkent automatisch het voertuig aan de hand van het VIN (chassisnummer) en selecteert het juiste merk, model en bouwjaar voor een snelle en nauwkeurige diagnose.

Onderhouds- en servicefuncties:

De Topdon Phoenix Max ondersteunt meer dan 40 onderhouds- en resetfuncties waarmee voertuigsystemen kunnen worden gekalibreerd, geconfigureerd of opnieuw geactiveerd na onderhoud of vervanging van onderdelen. Deze functies zijn onmisbaar in universele en merkgebonden werkplaatsen.

• Olie service reset (Service): Reset het onderhoudsinterval en schakelt het servicelampje uit na olieverversing.
• Elektronische parkeerrem (EPB): Vrijgeven en initialiseren van de elektrische handrem voor veilig remonderhoud.
• Batterijbeheersysteem (BMS): Registreert een nieuwe accu en herstelt de laadinstellingen.
• Stuurhoeksensor (SAS): Kalibreert de stuurhoeksensor na stuurreparatie of uitlijning.
• Dieselpartikelfilter (DPF): Voert een geforceerde regeneratie uit en wist gerelateerde foutcodes.
• ABS-pomp ontluchten (ABS): Activeert het ABS-systeem om lucht uit de remleidingen te verwijderen.
• Bandenspanningssysteem resetten (TPMS): Leert nieuwe TPMS-sensoren aan en reset het waarschuwingssysteem.
• Gasklephuis initialiseren (ETC): Kalibreert de gasklep na reiniging of vervanging.
• Injectoren coderen: Programmeert de unieke codes van nieuwe injectoren in de ECU.
• Transmissie adaptatie (CVT/AT): Reset adaptieve waarden voor soepel schakelen na transmissieservice.
• Krukassensor inleren (TEC): Leert de positie van de krukassensor opnieuw in.
• AdBlue-systeem resetten: Reset ureumniveaumeting en foutcodes na bijvullen of onderhoud.
• Luchtvering kalibratie: Kalibreert de rijhoogte bij voertuigen met elektronische luchtvering.
• Koplampafstelling (AFS): Kalibratie van adaptieve of meesturende koplampen.
• Ramen en dak initialiseren: Herstelt automatische functies van elektrische ramen en schuifdaken.
• Start/stop initialiseren: (De)activeert het automatische start/stop-systeem via software.
• Stoelbezettingssensor (SRS): Kalibreert passagiersdetectie voor correcte airbagactivatie.
• Transportmodus activeren/deactiveren: Zet het voertuig in of uit transportstand.
• Systeemtaal wijzigen: Wijzigt de taalweergave van het infotainmentsysteem of dashboard.
• Lucht/brandstofverhouding resetten (A/F): Herstelt adaptieve motorinstellingen voor lucht/brandstofregeling.

Programmeer- en coderingsfuncties:

De Phoenix Max ondersteunt uitgebreide programmeer- en coderingsmogelijkheden op OE-niveau. Dankzij cloudtechnologie en serverintegratie kunnen modules op moderne voertuigen nauwkeurig worden aangepast, geconfigureerd of geherprogrammeerd.

• Cloud-gebaseerde online programmering: Ondersteunt volledige ECU-herprogrammering (flashing) via de cloud met originele fabrieksbestanden. Essentieel bij het vervangen van complexe modules of het uitvoeren van software-updates. Ondersteunt meer dan 13 voertuigmerken, waaronder Mercedes-Benz, BMW, Audi, Volkswagen, Porsche, Jaguar, Land Rover en Nissan.
• Online codering: Communiceert met merkservers om de softwareconfiguratie van modules aan te passen. Hiermee kunnen nieuwe onderdelen correct worden ingeleerd, verborgen functies worden geactiveerd of voertuiginstellingen worden aangepast (bijv. start/stop-systeem, verlichtingsfuncties).
• Geleide functies (VAG): Voor merken binnen de Volkswagen-groep (VW, Audi, Seat, Skoda) biedt het systeem stapsgewijze instructies voor complexe procedures zoals sleutelprogrammering, basisinstellingen, codering van componenten en vervanging van modules. Dit voorkomt fouten en versnelt het werkproces.

Cloud- en rapportagefuncties:

De Phoenix-serie van Topdon ondersteunt krachtige cloudfunctionaliteit en rapportageopties, waardoor gebruikers eenvoudig diagnose-informatie kunnen bewaren, delen en beheren – altijd en overal.

• Cloud opslag & beheer: Alle pre-scan en post-scan rapporten worden automatisch opgeslagen in de Topdon Cloud, waardoor veilige back-up, centrale archivering en toegang vanaf meerdere apparaten mogelijk is.
• Professionele rapporten: Genereert duidelijke en gestructureerde diagnoserapporten met foutcodes, systeemstatus en voertuiginfo. Rapporten kunnen volledig worden gepersonaliseerd met het werkplaatslogo en contactgegevens.
• Eenvoudig delen: Rapporten kunnen direct vanaf de tablet worden gedeeld via e-mail, zonder extra software of tussenkomst van een pc.

Extra functies en speciale mogelijkheden:

De Phoenix-serie van Topdon is ontwikkeld voor maximale compatibiliteit en professionele inzetbaarheid, met ondersteuning voor moderne voertuigprotocollen, fabrikantportalen en zware voertuigen.

• Ondersteuning voor alle moderne protocollen: De meegeleverde Phoenix MDCI Pro VCI ondersteunt CAN-FD, DoIP, J2534, D-PDU en RP1210, waarmee het apparaat klaar is voor de nieuwste voertuigplatformen van onder andere GM, BMW, Mercedes-Benz, Volvo, Jaguar, Land Rover en zware voertuigen.
• J2534 Pass-Thru: De VCI functioneert als een J2534 Pass-Thru interface, waarmee originele OEM-diagnosesoftware (zoals ODIS, ISTA, Techstream of SDD) op een pc gebruikt kan worden voor dieptediagnose, ECU-programmering en codering.
• FCA AutoAuth-toegang: Biedt volledige toegang tot de Secure Gateway (SGW) van moderne Fiat, Chrysler, Alfa Romeo en Jeep voertuigen. Vereist een geregistreerd AutoAuth-account, waardoor alle diagnose- en servicetaken zonder restricties kunnen worden uitgevoerd.
• Ondersteuning voor zware voertuigen (HD): Met de optionele HD-software en kabelset kan het systeem worden ingezet voor 24V-diagnose op vrachtwagens, bussen en landbouwvoertuigen, inclusief dekking voor systemen zoals ABS, transmissie, motor, AdBlue en pneumatiek.

Optionele uitbreidingen en modules:

Dankzij het modulaire ontwerp kan het systeem eenvoudig worden uitgebreid met gespecialiseerde hardwaremodules. Hiermee vergroot je de toepasbaarheid van het uitleesapparaat op het gebied van veiligheid, accutechniek, sleutelprogrammering en geavanceerde voertuiginspectie.

• ADAS-kalibratie: Compatibel met Topdon’s ADAS-kalibratieframes voor het uitvoeren van nauwkeurige rijhulpsysteemkalibraties, waaronder Lane Departure Warning, Adaptive Cruise Control en camera- of radarsystemen.
• Accu-analyse: Ondersteunt integratie met de Topdon BTMobile ProS, een professionele Bluetooth-accutester voor uitgebreide analyse van de accu, het startcircuit en het laadsysteem.
• Videoscoop: Compatibel met de Phoenix Scope inspectiecamera, waarmee je visuele inspecties kunt uitvoeren in moeilijk bereikbare onderdelen zoals cilinders, EGR-kanalen of achter dashboards.
• Sleutelprogrammering: Ondersteunt koppeling met de T-Ninja Box voor sleutel- en startonderbrekerprogrammering (IMMO). Hiermee kunnen sleutels worden aangemeld, gewist of geconfigureerd op geselecteerde voertuigmerken.

Ondersteunde automerken:

• Europese merken: Abarth, Alfa Romeo, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroën, Dacia, DR, Ferrari, Fiat, FordEU, GAZ, Iveco, IZH, Jaguar, Lamborghini, Lancia, Land Rover, Maserati, Maybach, McLaren, Mercedes-Benz, MINI, Opel, PAZ, Peugeot, Porsche, Renault, Rolls-Royce, Rover, Saab, Seat, SeAZ, Skoda, Smart, Sprinter, UAZ, Vauxhall, VAZ, Volvo, Volkswagen, Volkswagen CV, ZAZ
• Aziatische merken: Acura, Daewoo, Daihatsu, GTR, Holden, Honda, Hyundai, IKCO, Infiniti, Isuzu, Kia, Lexus, Luxgen, Mahindra, Maruti, Mazda, Mitsubishi, MVM, Nissan, Perodua, Proton, Samsung, SsangYong, Subaru, Suzuki, Tata, Toyota, United Pakistan
• Amerikaanse merken: Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, GM, Jeep, Lincoln
• Chinese merken: BAIC, BJEC, Brilliance, BYD, Changan, Changhe, Chery, DFSK, FAW, Foton, Geely, Gonow, GWM, Hafei, Haima, JAC, JAC Refine, Jinlong, JMC, Joylong, Lifan, Maxus, MG, Polarsun, Qoros, Senova, Senoua, Soueast, SGM, SGMW, Shineray, Spark, Trumpchi, Weiwang, Xinkai, Zotye, Zhongxing

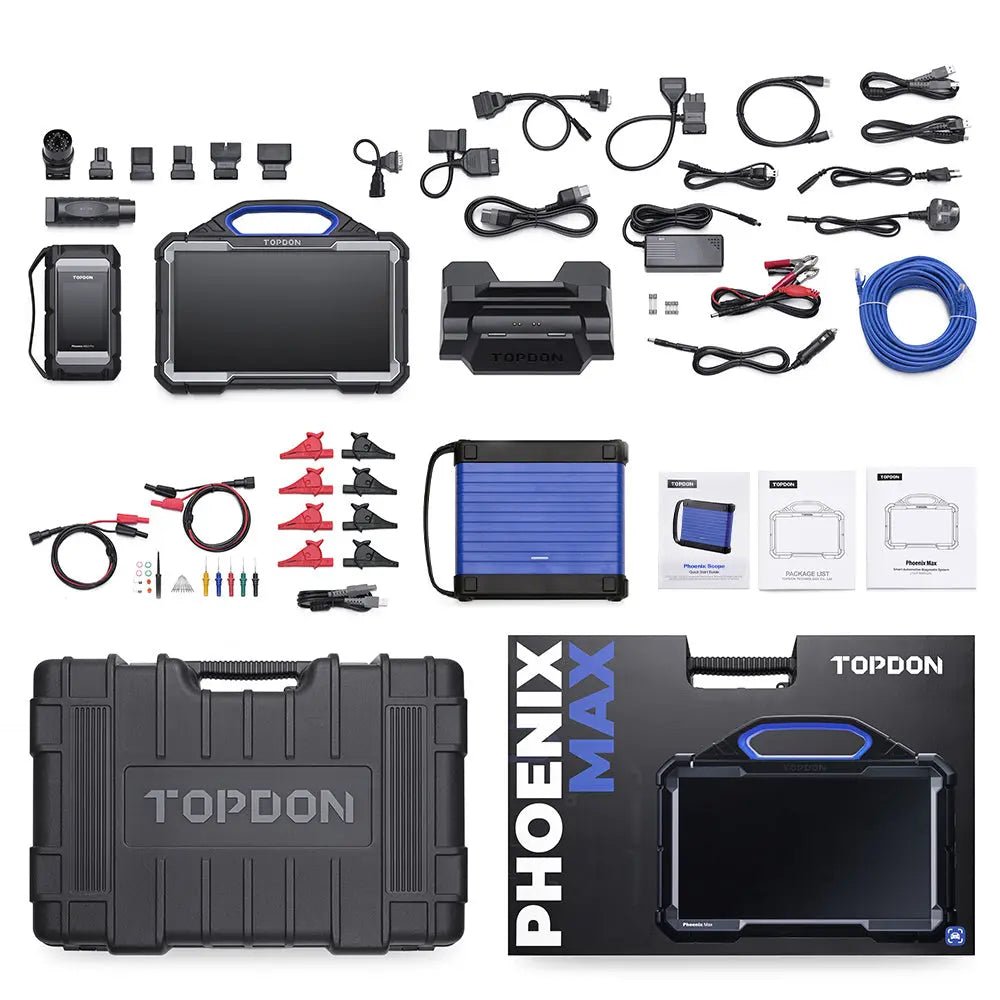

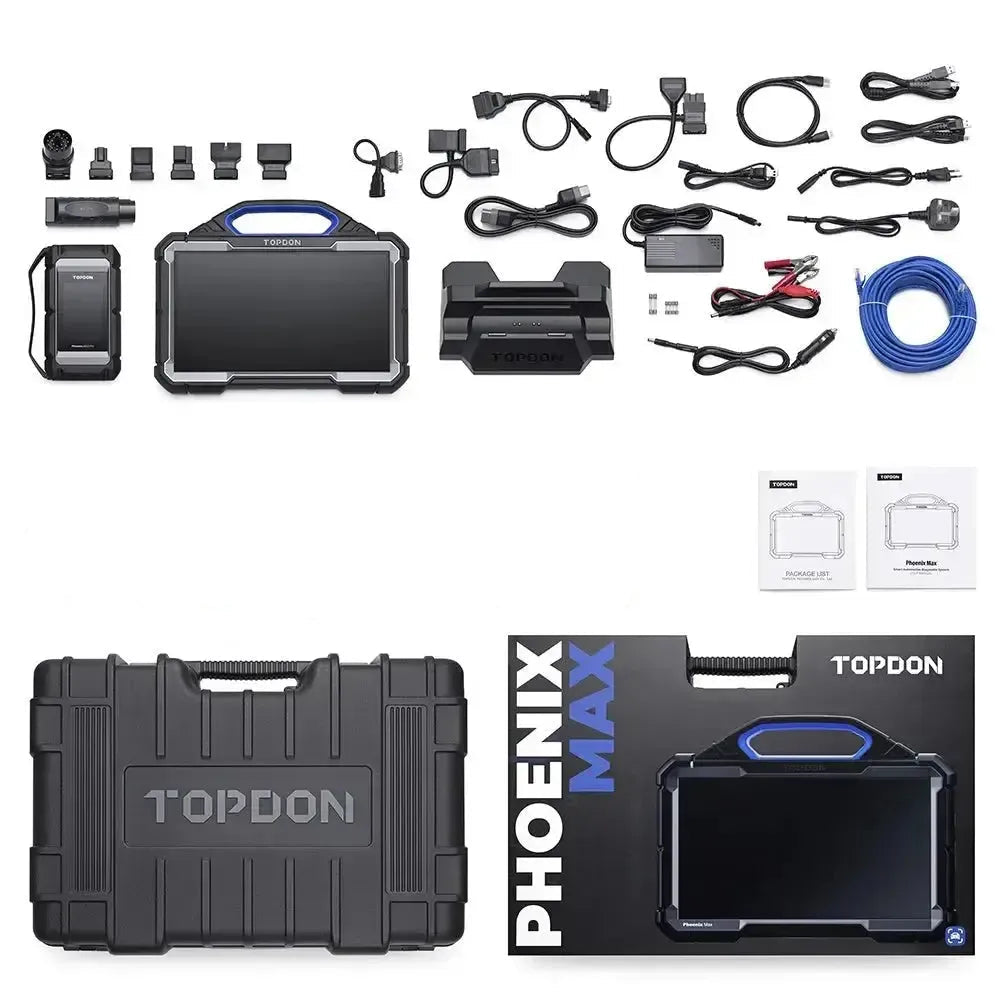

Verpakkingsinhoud:

• Topdon Phoenix Max Uitleesapparaat
• Topdon MDCI Pro Interface
• Topdon 16 Pins OBD2 Verlengkabel
• USB-A - USB-C Verloopkabel
• USB-A - RJ45 Netwerk Verloopkabel
• RJ45 Netwerkkabel
• Oplaadstekker
• Handleiding

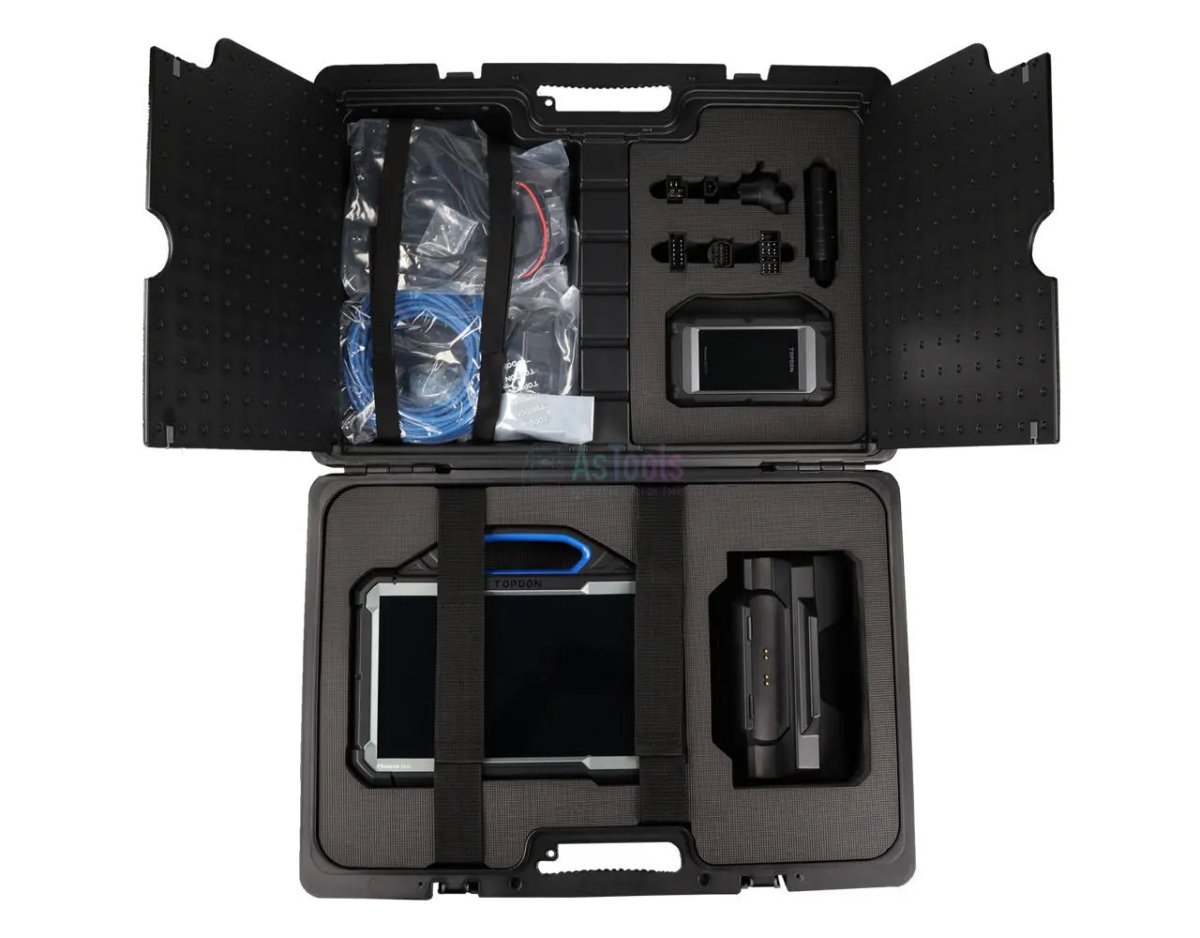

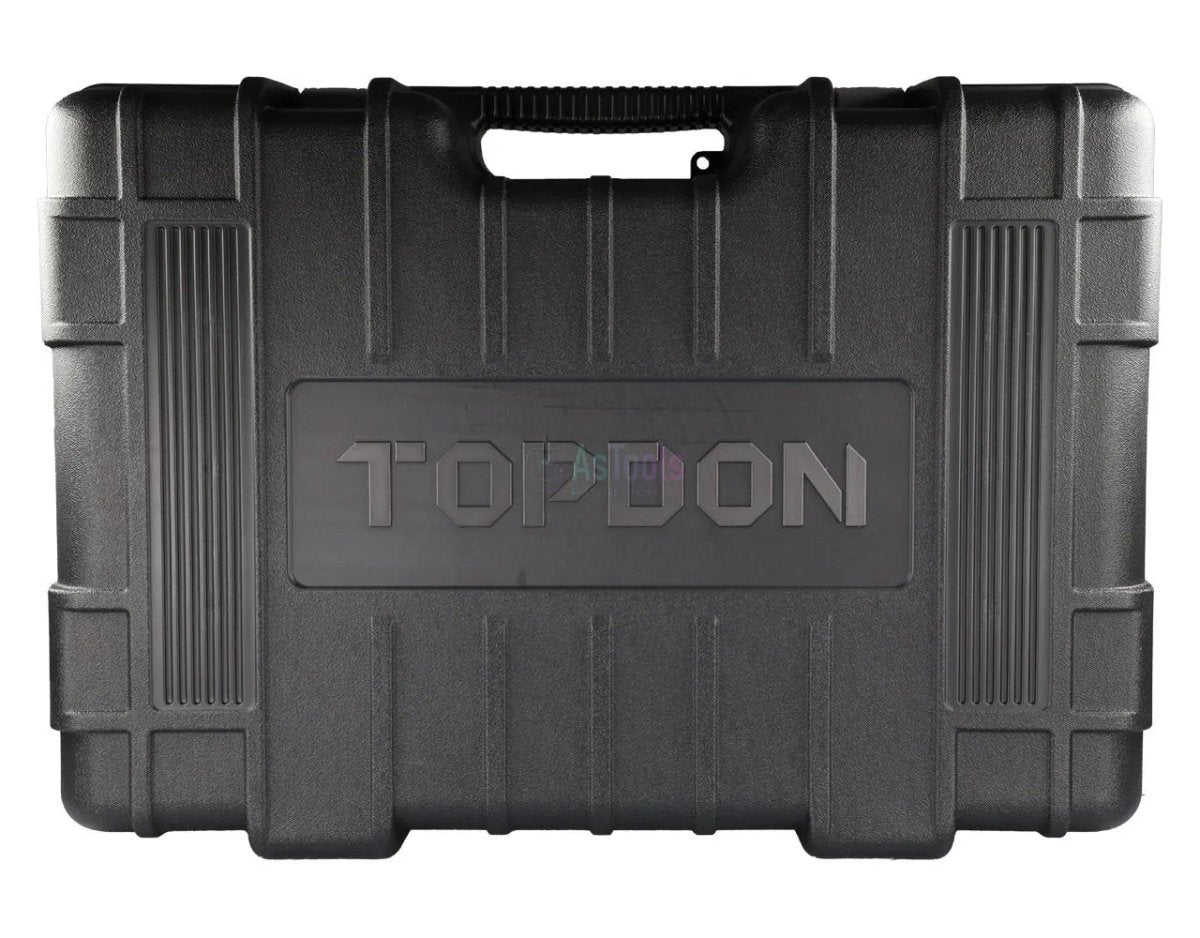

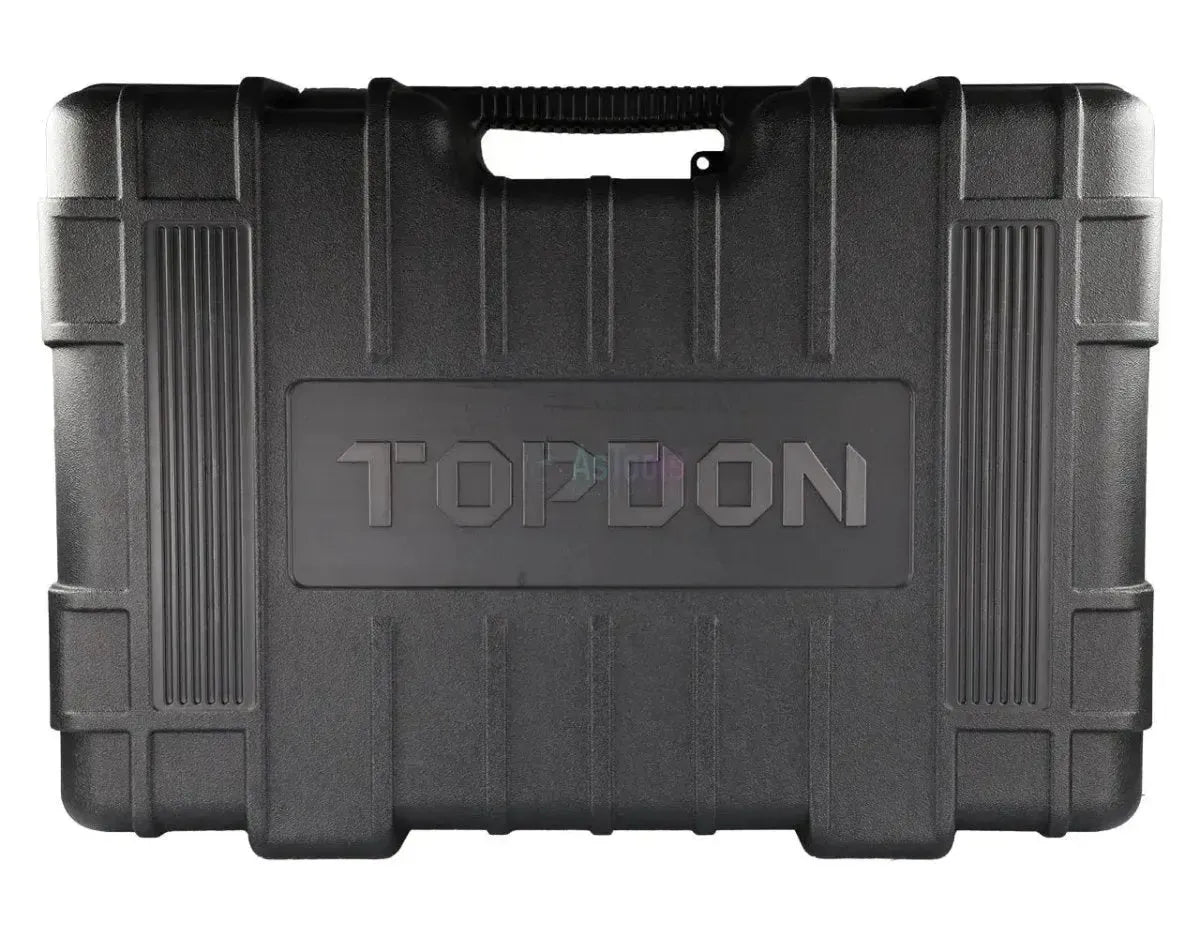

• Opbergkoffer
• Topdon Dockingstation
• Topdon Accuklemmen Voedingskabel
• Topdon Sigarettenaansteker Voedingskabel
• Topdon BMW F-Serie Ethernet Verloopkabel
• Topdon 15 Pins DB15 - 16 Pins OBD2 Verloopkabel
• Topdon Honda 3 Pins OBD1 - 15 Pins DB15 Adapter
• Topdon Chrysler 6 Pins OBD1 - 15 Pins DB15 Adapter
• Topdon GM/VAZ 12 Pins OBD1 - 15 Pins DB15 Adapter
• Topdon Toyota 17 Pins OBD1 - 15 Pins DB15 Adapter
• Topdon BMW 20 Pins OBD1 - 15 Pins DB15 Adapter
• Topdon Toyota 22 Pins OBD1 - 15 Pins DB15 Adapter
• Topdon Mercedes-Benz 38 Pins OBD1 - 15 Pins DB15 Adapter
• Topdon Fiat 3 Pins OBD1 - 15 Pins DB15 Verloopkabel
• Topdon Mitsubishi/Hyundai 12+16 Pins OBD1 - 15 Pins DB15 Verloopkabel
• Topdon Nissan 14+16 Pins OBD1 - 15 Pins DB15 Verloopkabel

Licentie-informatie:

• Inclusief 2 jaar updates: Bij aanschaf is een update-licentie voor 24 maanden inbegrepen.

Na het eerste jaar kan de licentie worden verlengd tegen een jaarlijkse vergoeding. Het apparaat blijft volledig functioneel voor reeds ondersteunde modellen, zelfs zonder verlenging van de licentie. Nieuwe software-updates kunnen echter niet meer worden geïnstalleerd, en sommige online functies kunnen beperkt of niet langer ondersteund zijn.
