De Autel Audi/Seat/Skoda/Volkswagen 2+2-pins verloopkabel is ontwikkeld om oudere voertuigen van de VAG-groep te verbinden met moderne diagnoseapparatuur die over een 16-pins OBD2-aansluiting beschikt. Deze kabel overbrugt de fysieke incompatibiliteit tussen de voertuigspecifieke 2x2 diagnosepoort, die standaard was in modellen van begin jaren '90, en de universele interface van hedendaagse uitleesapparatuur.

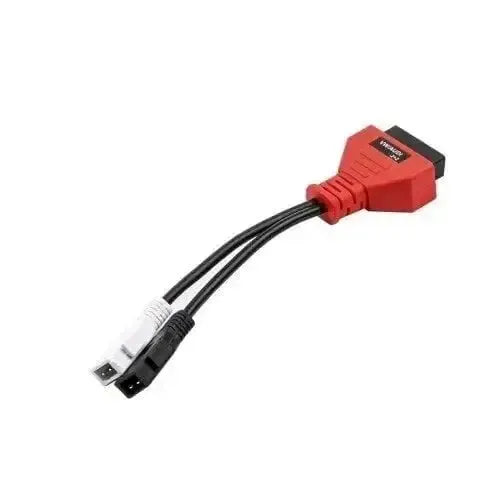

De adapter maakt gebruik van twee afzonderlijke connectoren aan de voertuigzijde: de zwarte stekker verzorgt de stroomvoorziening (12V) en massa, terwijl de witte stekker verantwoordelijk is voor de datacommunicatie via de K-lijn en L-lijn protocollen. Deze configuratie zorgt voor een correcte pinbezetting en stabiele signaaloverdracht, waardoor diepgaande systeemdiagnose mogelijk is op oudere voertuigmodellen zonder OBD2-standaard.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Deze verloopkabel dient als brug tussen de generieke OBD2-hardware en de fabrikantspecifieke aansluitingen van oudere Volkswagen Groep voertuigen. De kabel zorgt voor de fysieke connectie die noodzakelijk is voor het uitvoeren van diagnosesessies.
- Signaalconversie: Zet de 2x2 pins lay-out om naar een vrouwelijke 16-pins OBD2-aansluiting.
- Stroomvoorziening: Faciliteert de doorvoer van 12V accuspanning en massa naar de diagnosetester via de zwarte connector.
- Datatransmissie: Maakt communicatie mogelijk met voertuigregeleenheden (ECU's) via de ISO 9141-2 (K-lijn) verbinding op de witte connector.
Compatibele voertuigen en toepassingen
Deze verloopkabel is geschikt voor diverse modellen binnen de VAG-groep die geproduceerd zijn vóór de standaardisatie van OBD2 (circa 1990 tot 1996). Raadpleeg altijd de fysieke aansluiting in het voertuig ter verificatie.
Audi:
- 80 / 90 (B3/B4): (1989 - 1995)
- 100 / A6 (C3/C4): (1990 - 1997)
- A4 (B5): (Vroege modellen 1994 - 1996)
- Cabriolet: (1991 - 2000)
- Coupe: (1988 - 1996)
- V8: (1988 - 1993)
Seat:
- Cordoba (6K): (1993 - 1996)
- Ibiza (6K): (1993 - 1996)
- Toledo (1L): (1991 - 1996)
Skoda:
- Favorit: (Late modellen met injectie)
- Felicia: (1994 - 1997)
Volkswagen:
- Corrado: (1988 - 1995)
- Golf III / Vento: (1991 - 1997)
- Passat (B3/B4): (1988 - 1996)
- Polo (86C/6N): (1990 - 1996)
- Transporter T4: (Vroege modellen 1990 - 1996)
Verpakkingsinhoud
- 1x Autel | Audi/Seat/Skoda/Volkswagen 2+2-pins OBD1 - 16-pins OBD2 Verloopkabel | Personenauto
Technische specificaties
Algemeen
- Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk
- Autel
- Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product
- Verloopkabel
Aansluitingen
- De stekker die in de diagnosepoort van het voertuig of de machine gaat. Die moet precies passen.Aansluiting voertuigzijde
- 2+2-pins VAG (OBD1): witte stekker = data (K/L-lijn), zwarte stekker = 12V voeding/massa
- De stekker aan de kant van je diagnoseapparaat of interface. Meestal een 16-pins OBD2-stekker.Aansluiting apparaatzijde
- 16-pins OBD2 (J1962), vrouwelijk
- Via welke datalijnen de kabel signalen doorgeeft. Het voertuig en de tester moeten dezelfde manier van communiceren gebruiken.Communicatie
- K-line
- L-line
Overige specificaties
- Productsoort
- Verloopkabel (OBD1 naar OBD2)
- Ondersteunde protocollen
- ISO 9141-2 (K-lijn), L-lijn
- Geschikte merken
- Audi, Seat, Skoda, Volkswagen (pre-OBD2)
- Kleur
- Zwart met rode connector
