OBDSTAR  |  SKU: M005

OBDSTAR (M005) | Kawasaki 4+6-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets

€36,95 incl.
€30,54 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

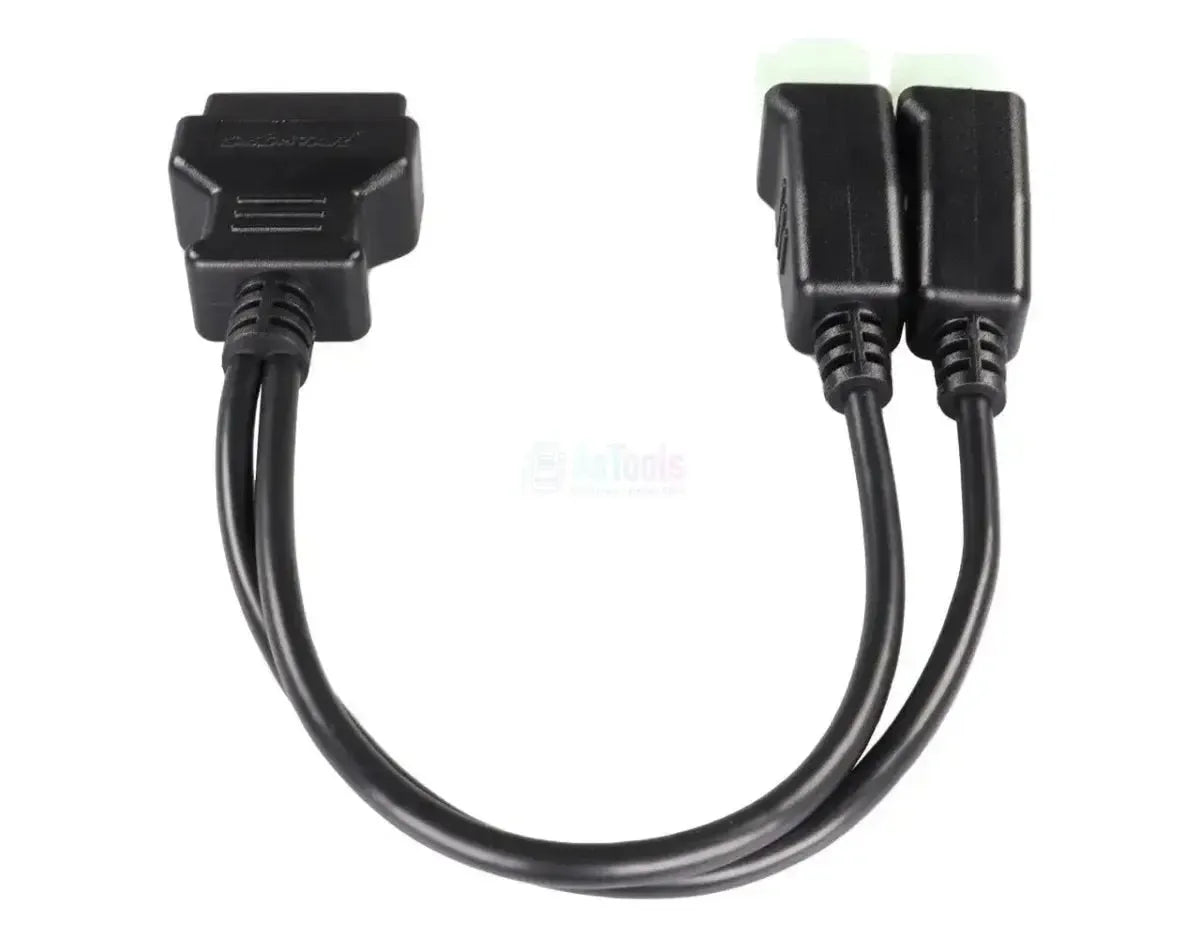

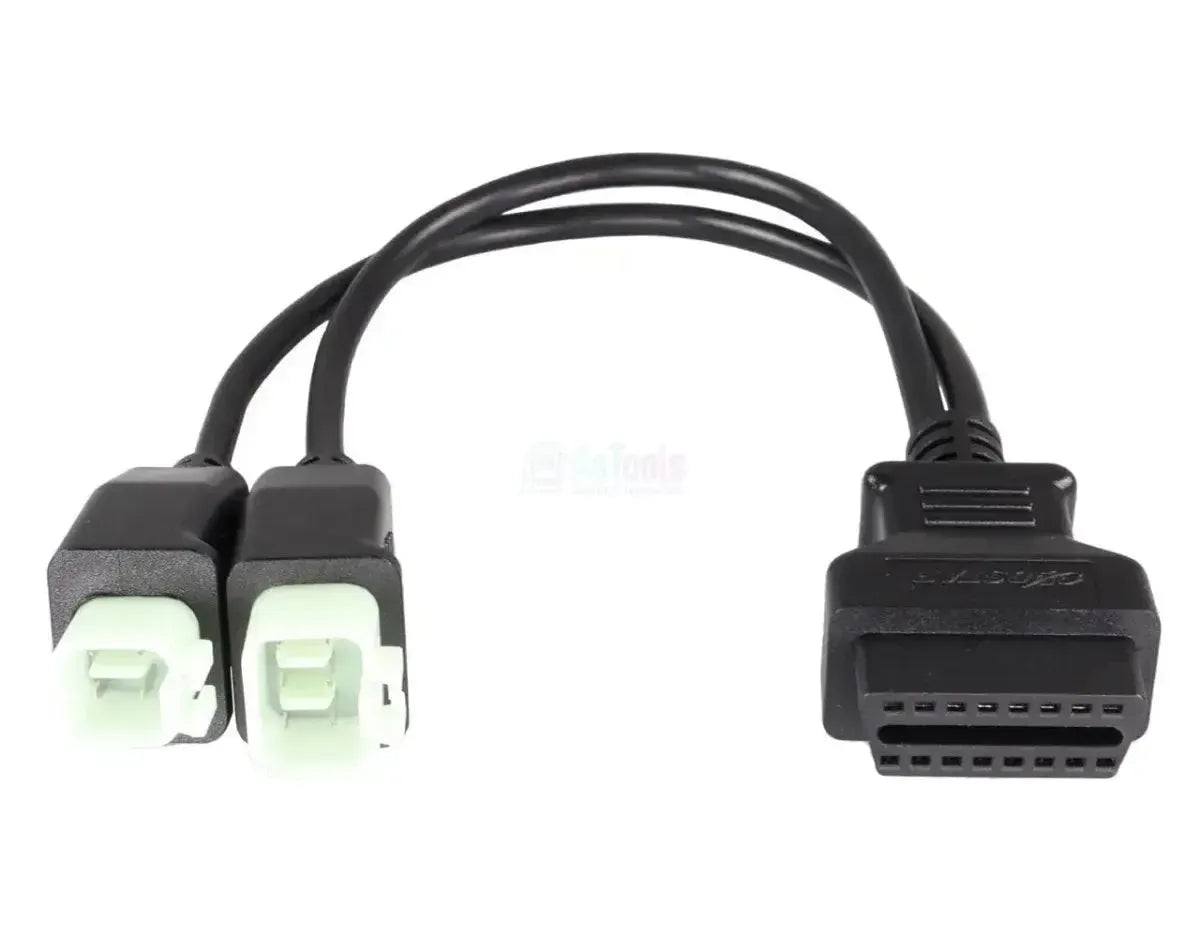

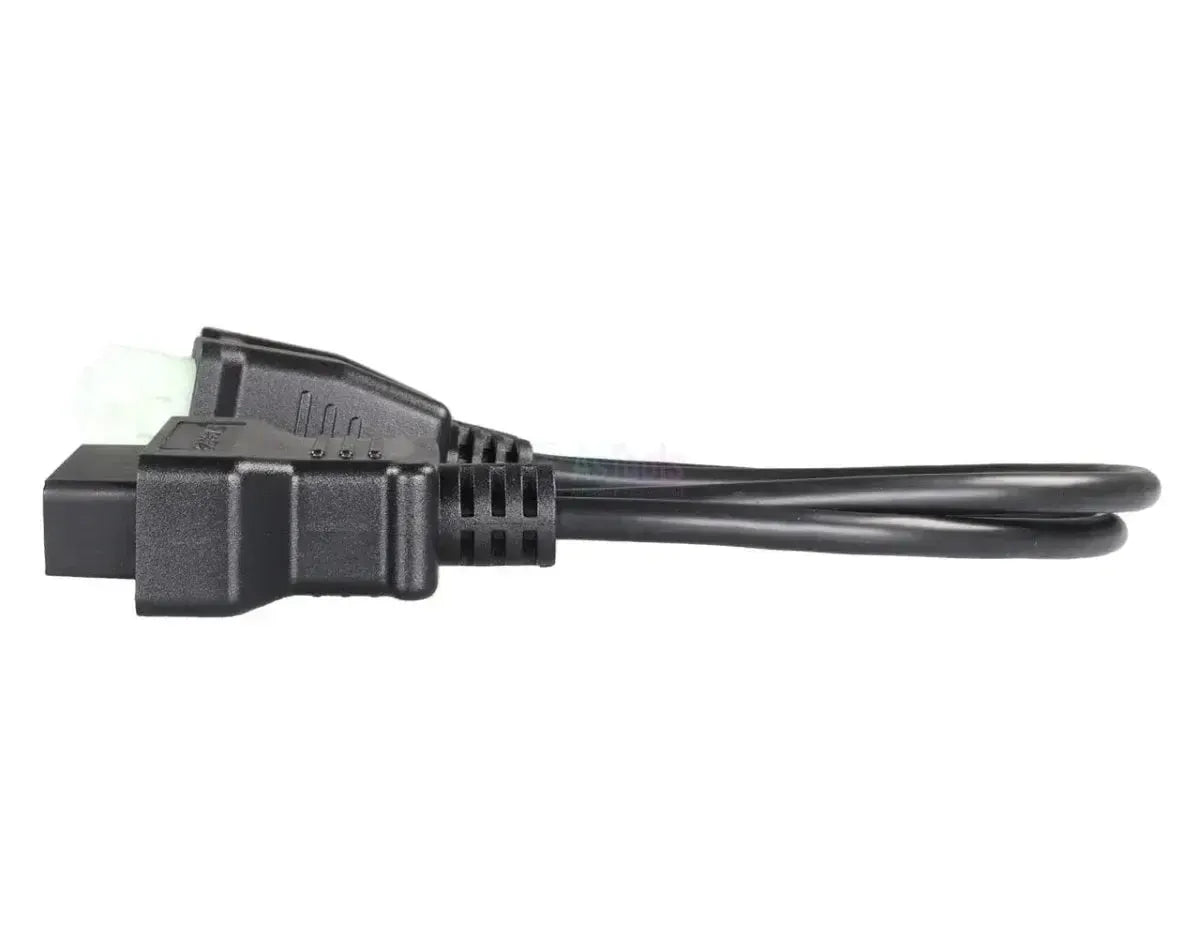

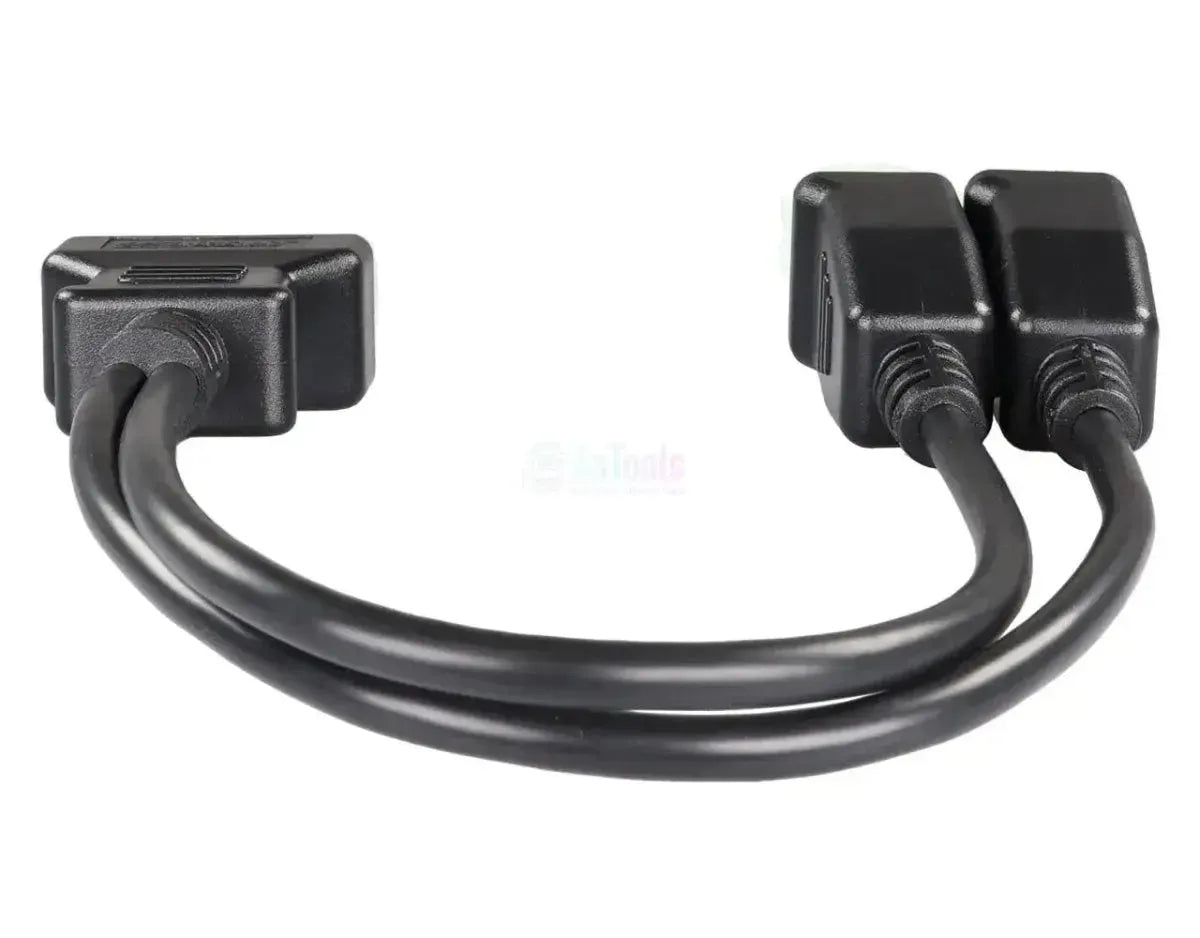

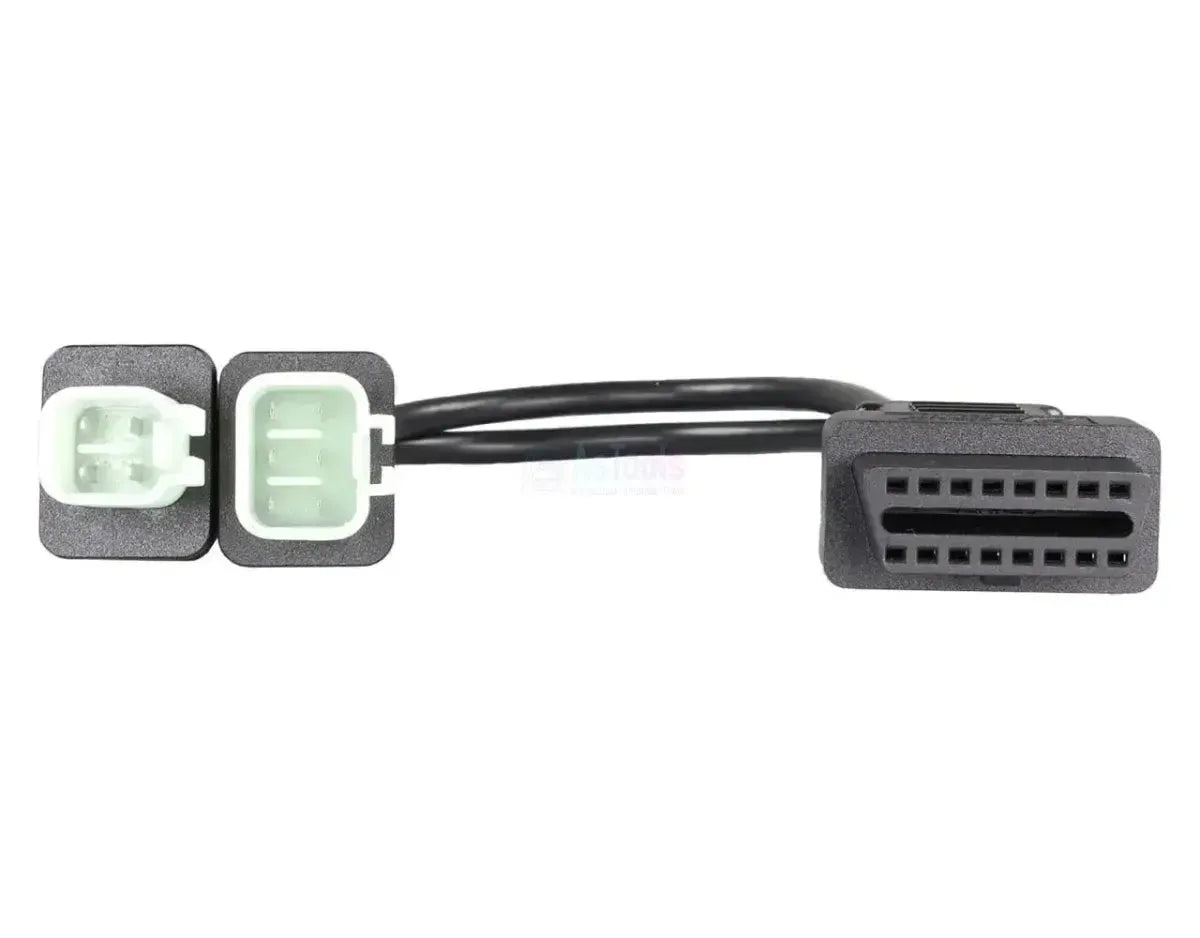

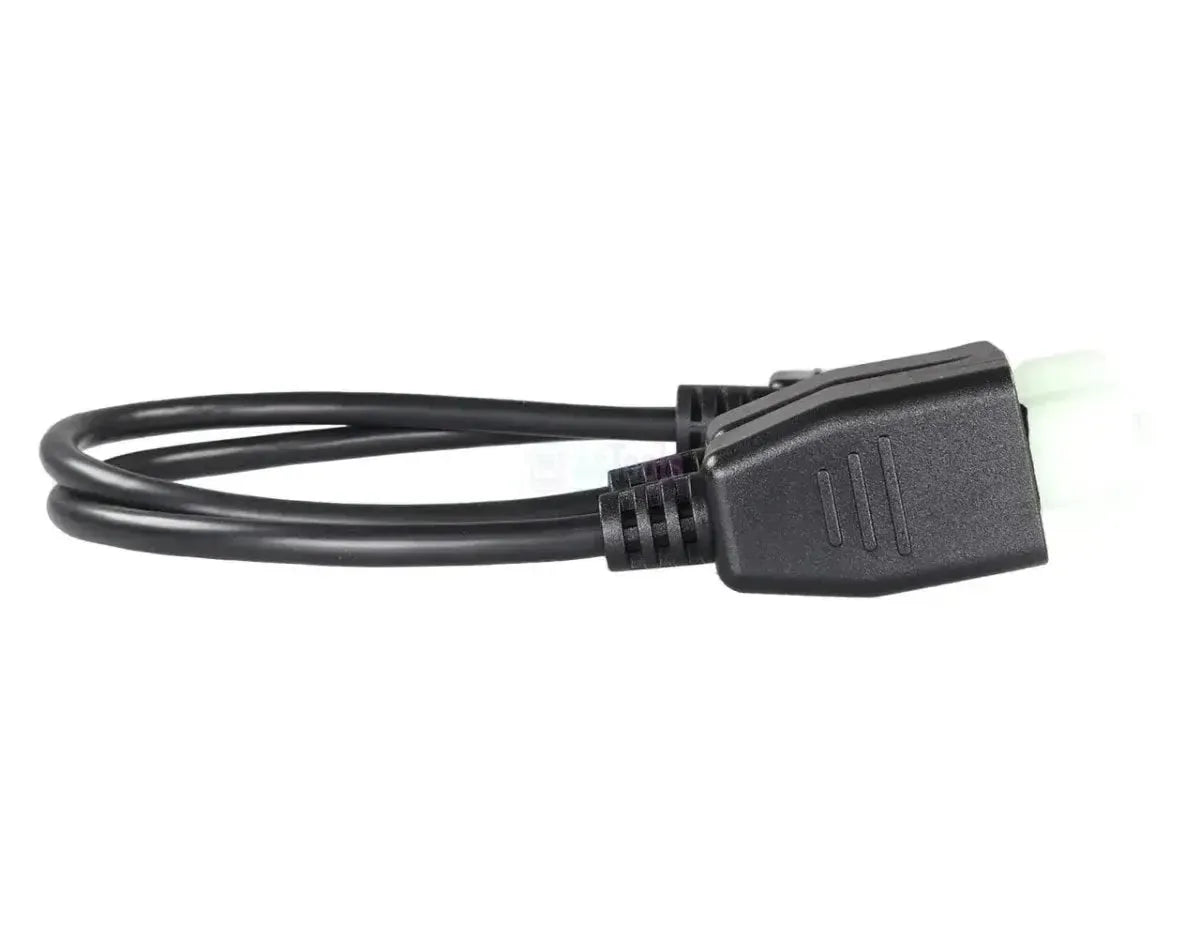

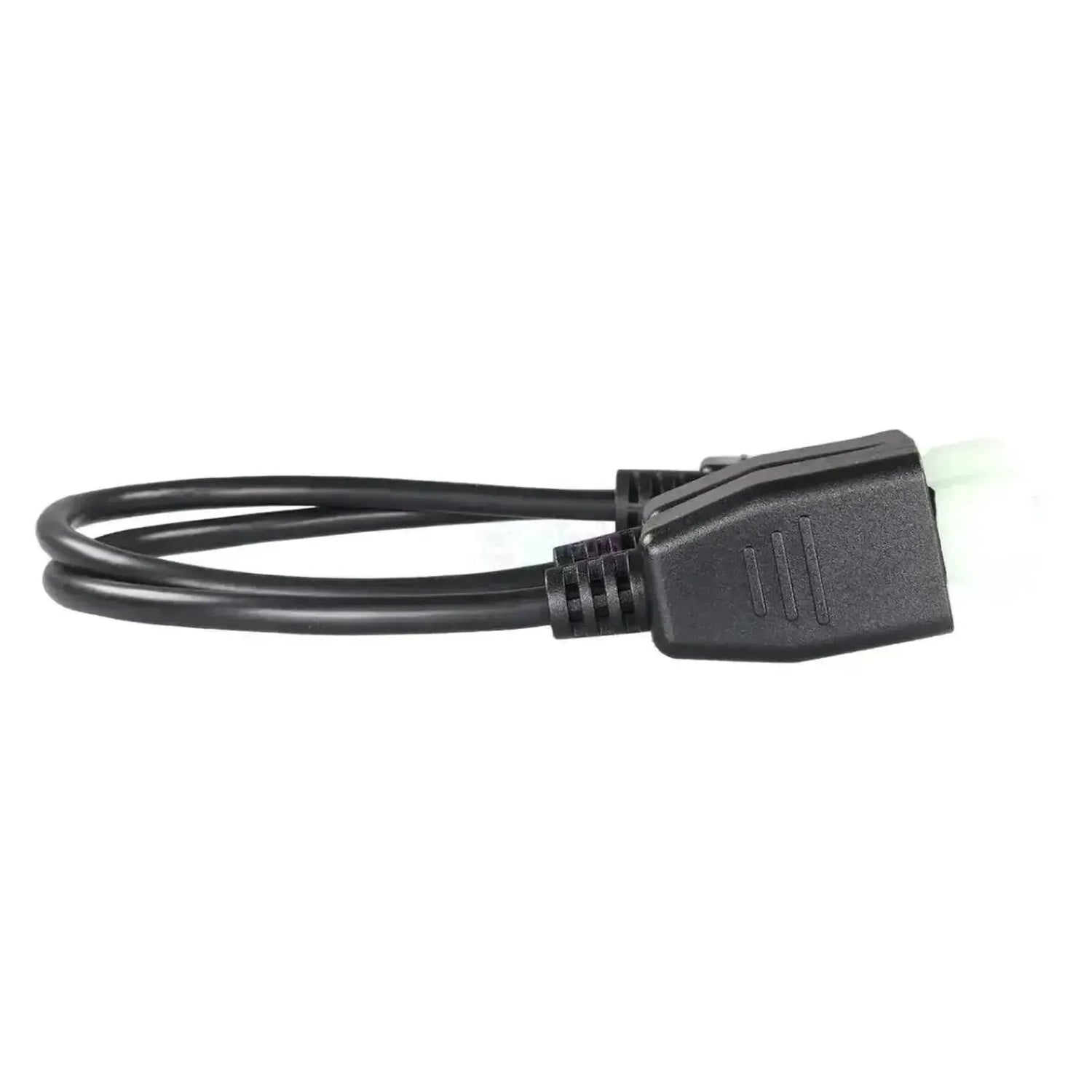

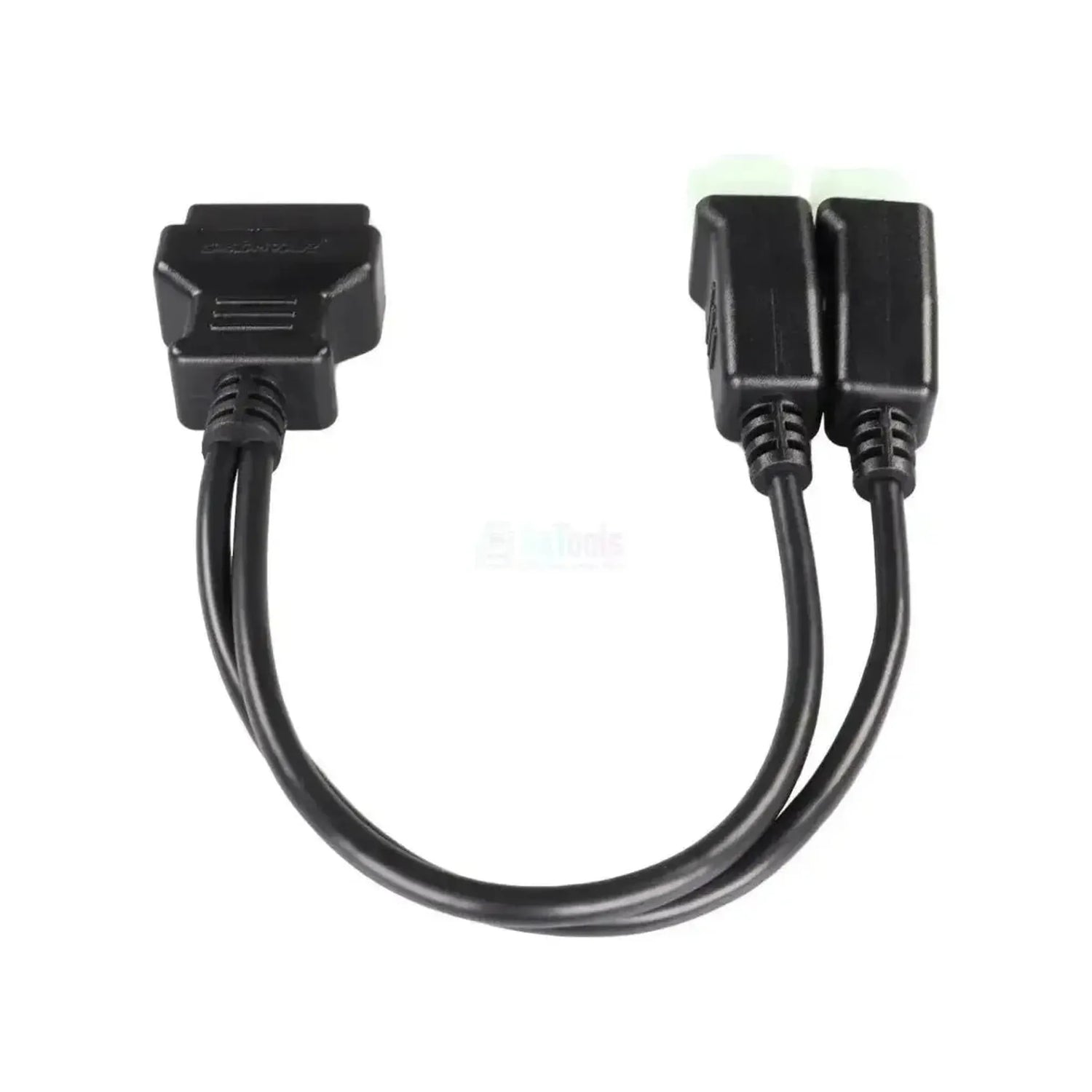

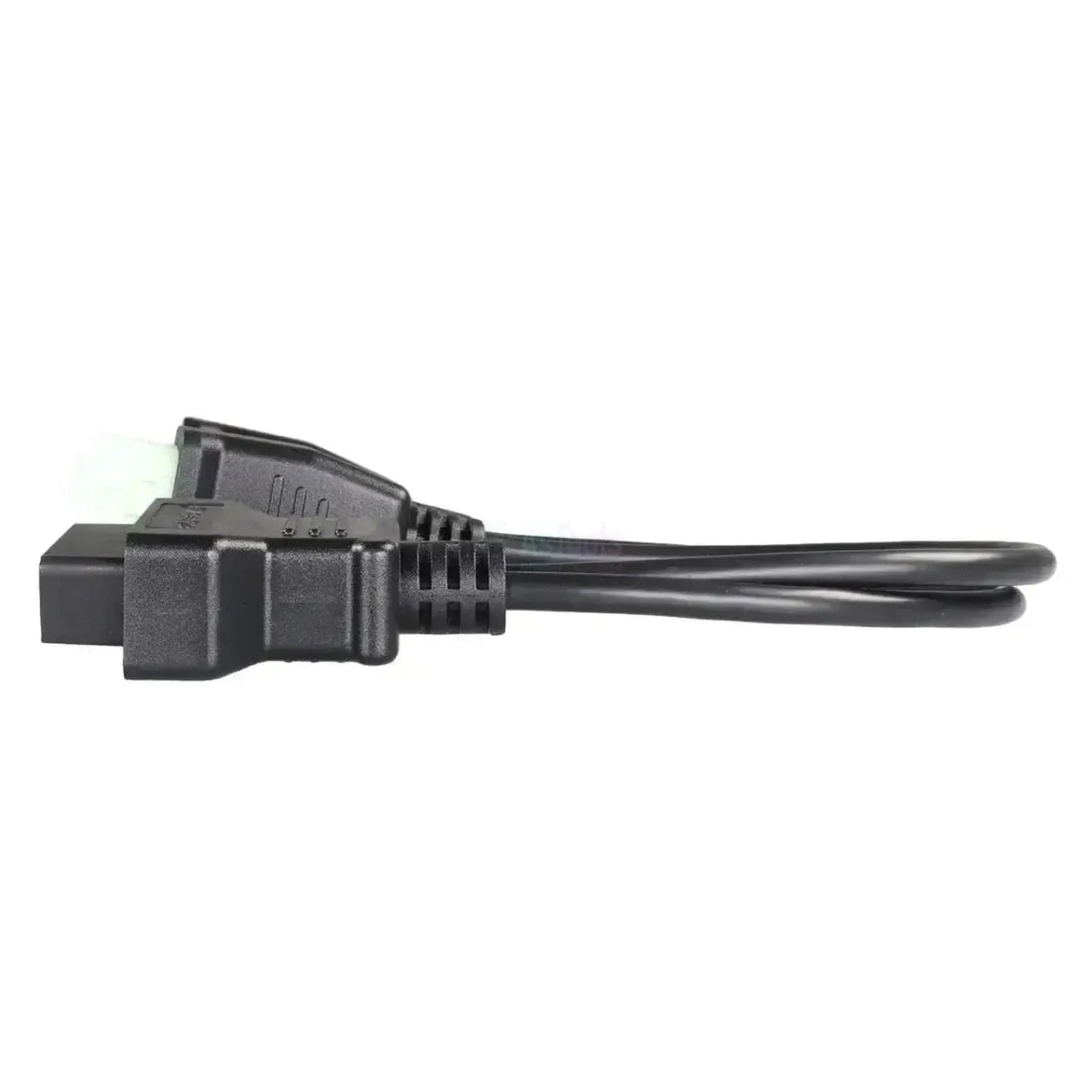

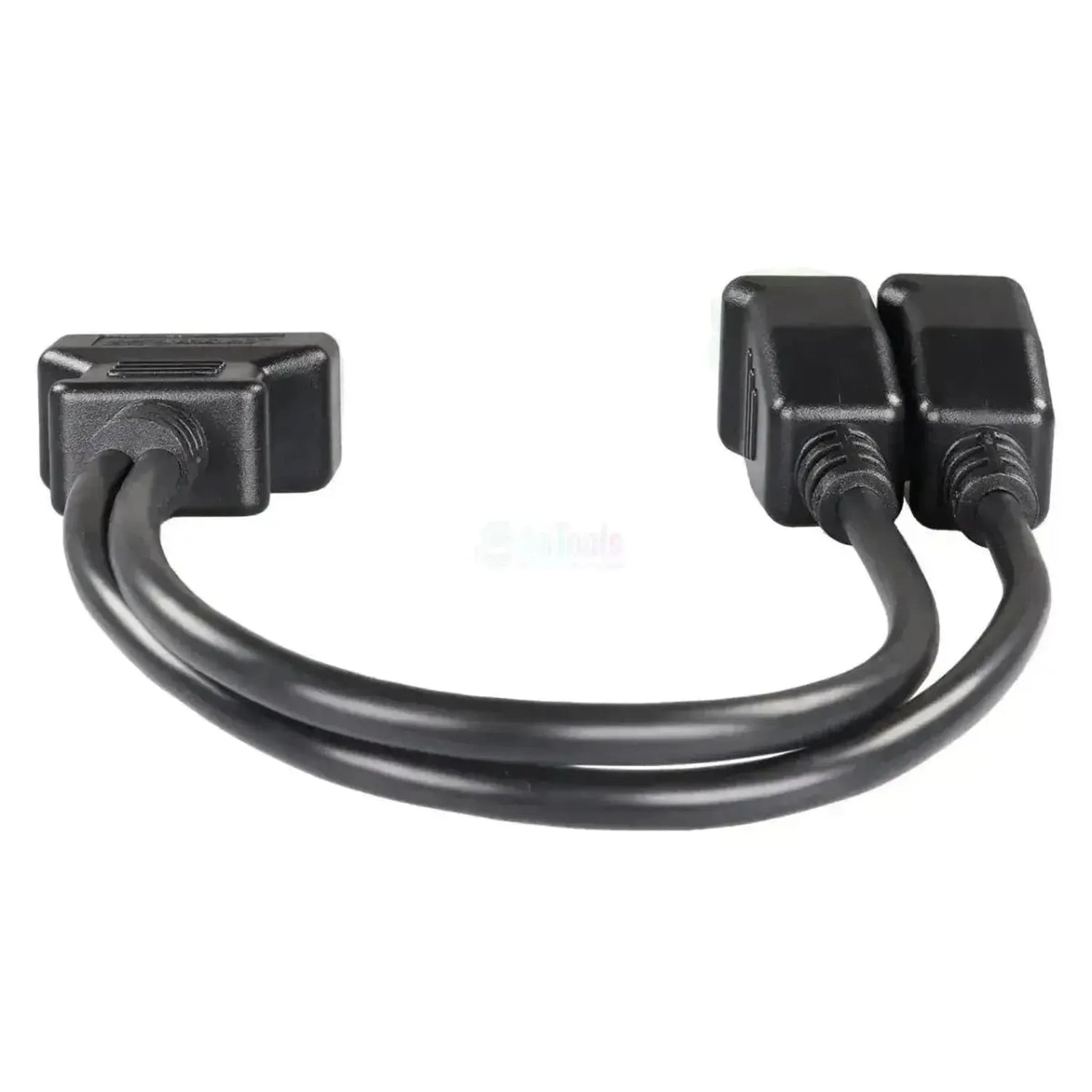

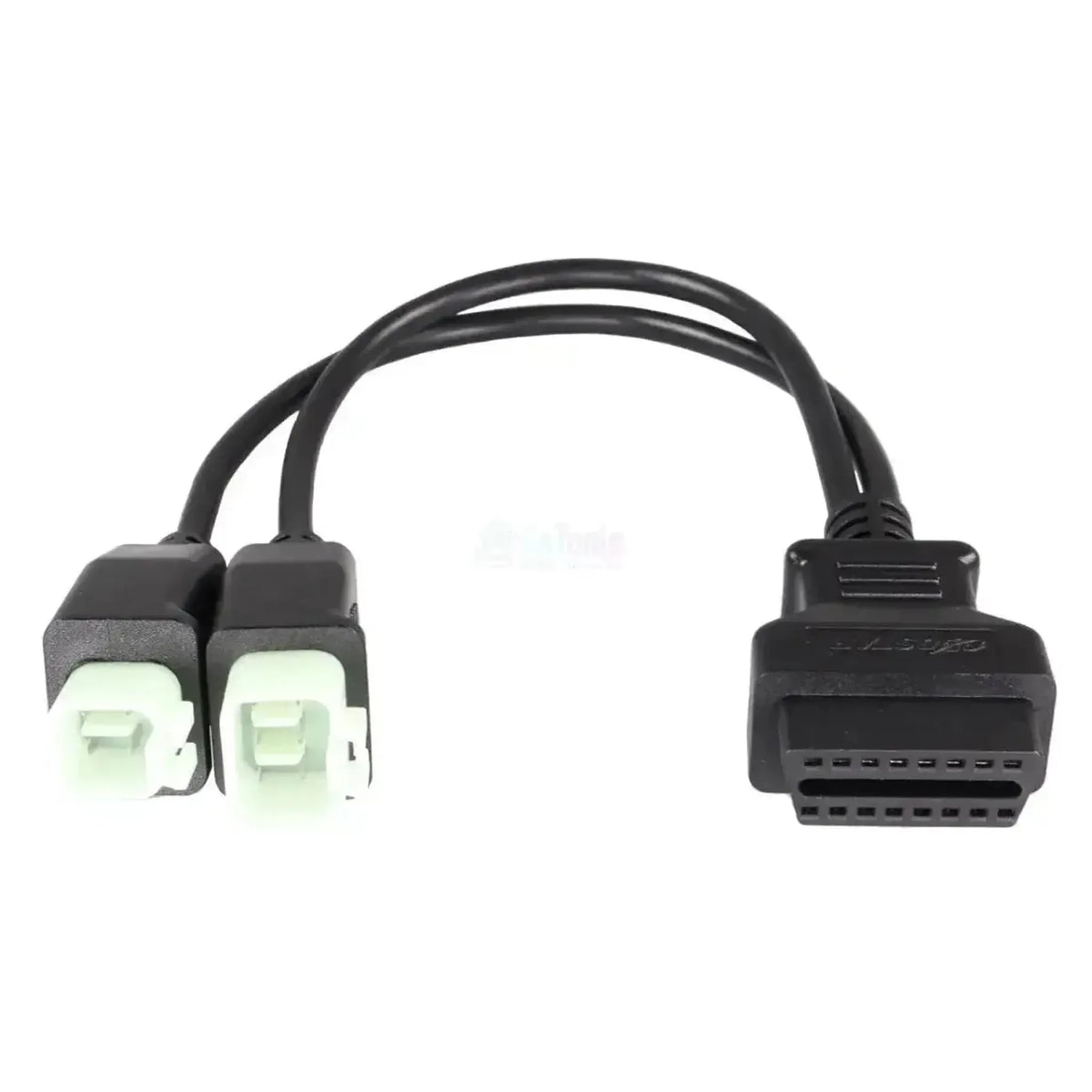

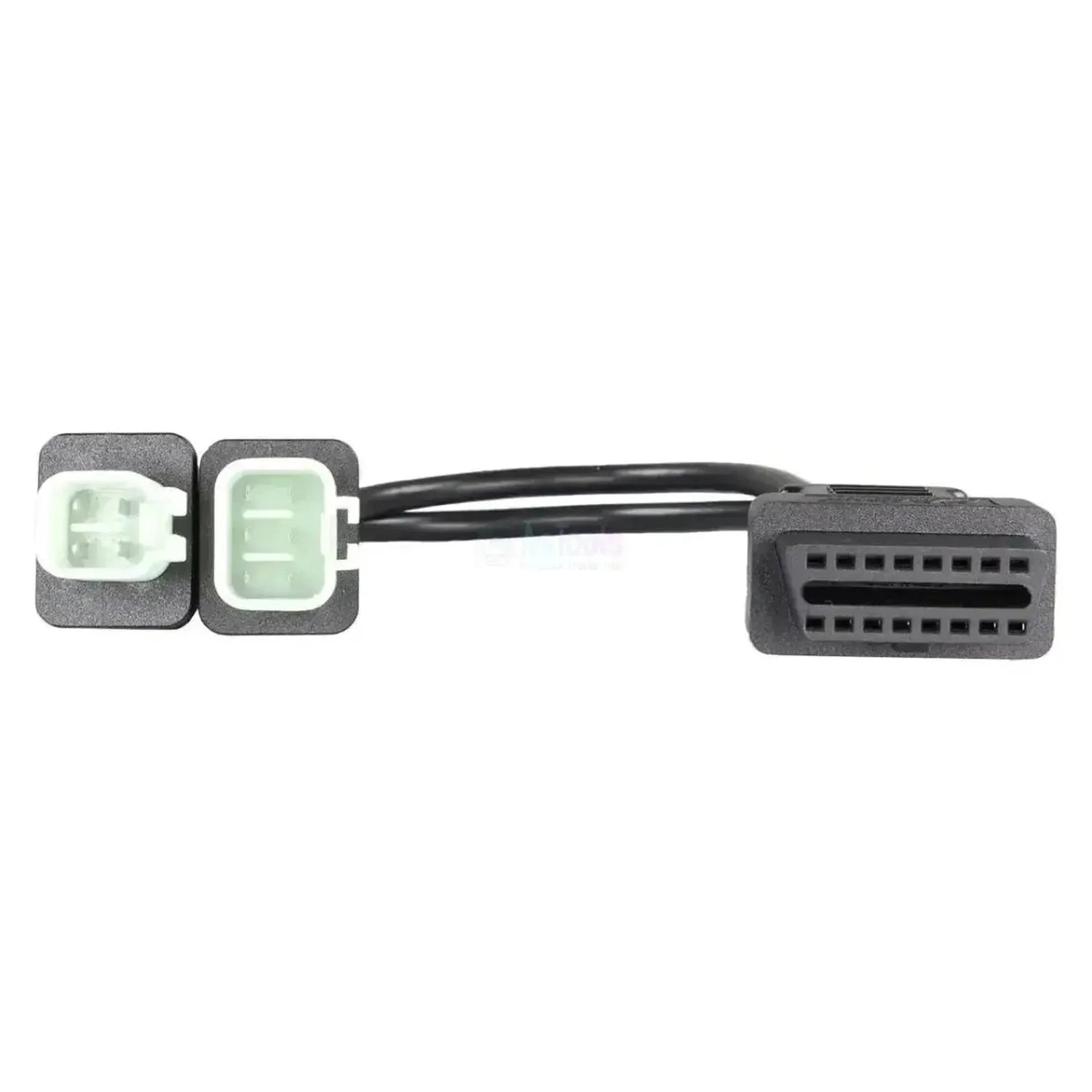

De OBDSTAR M005 heeft aan de voertuigzijde twee stekkers: Een 4-pins en een 6-pins Kawasaki-stekker. Aan de andere kant zit een 16-pins OBD2-aansluiting voor de hoofdkabel van uw OBDSTAR-toestel. De diagnoseaansluiting zit bij Kawasaki meestal onder het zadel.

OBDSTAR levert de M005 standaard mee met de MS50, de MS70, de MotoMaster en de IScan Japan. Ook de motorfiets-IMMO-kit voor de Key Master bevat deze kabel. Met de kabel leest u foutcodes en live data uit de Kawasaki. De kabel zet de aansluiting alleen fysiek om. Het toestel moet zelf de Kawasaki-diagnose ondersteunen.

PLUSPUNTEN

✔Twee stekkers in één kabel: U sluit zowel de 4-pins als de 6-pins Kawasaki-aansluiting aan zonder van kabel te wisselen.
✔Hoort bij de standaarduitrusting van de MS50, MS70 en MotoMaster, dus u vervangt hiermee een verloren of beschadigde kabel.
✔De 16-pins kant past direct op de hoofdkabel van het OBDSTAR-toestel.
✔De kabel werkt passief: Hij heeft geen eigen voeding of software nodig.

AANDACHTSPUNTEN

✕Uw uitleesapparaat moet de Kawasaki-diagnose via deze aansluiting ondersteunen, want de kabel zet geen protocollen om.
✕Een eenvoudige EOBD-codelezer voor personenauto's werkt niet via deze kabel.
✕Kawasaki-motorfietsen met een 4+4-pins of 8-pins aansluiting hebben een andere kabel nodig.
✕Welke functies werken, hangt af van het model en van uw OBDSTAR-toestel.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen en motorrijders die een Kawasaki met een OBDSTAR-uitleesapparaat uitlezen.

Regeleenheden die u kunt benaderen

  • Motormanagement: Injectie en ontsteking.
  • ABS: Op modellen met ABS.
  • Overige modules: Afhankelijk van het model.

Wat u kunt doen

  • Foutcodes: Lezen en wissen.
  • Live data: Actuele waarden bekijken.
  • ECU-gegevens: Identificatie en softwareversie.
  • Servicefuncties: Waar het toestel ze biedt.

Zo gebruikt u hem

  1. Contact uit: Zet het contact uit voordat u aansluit.
  2. Aansluiting zoeken: Zoek de 4-pins of 6-pins stekker, vaak onder het zadel.
  3. Aansluiten: Steek de stekker van de kabel in de aansluiting.
  4. Toestel koppelen: Sluit de 16-pins kant aan op de hoofdkabel.
  5. Uitlezen: Zet het contact aan en kies Kawasaki en het model.

Compatibele voertuigen en toepassingen

Bepalend is de 4-pins of 6-pins Kawasaki-diagnoseaansluiting. Voorbeelden van modellen met een van die aansluitingen:

Kawasaki met 4-pins aansluiting:

  • Ninja 300: Tweecilinder met de 4-pins aansluiting.

Kawasaki met 6-pins aansluiting:

  • Ninja ZX-10R: 2016 tot 2020.
  • ZX-14R (ZZR1400): Vanaf modeljaar 2016.
  • Z900: Vanaf modeljaar 2017, Euro 4-uitvoering.
  • Z900RS: Vanaf modeljaar 2018, Euro 4-uitvoering.
💡
Goed om te weten: Tel de pinnen van de aansluiting onder het zadel. Bij 4 of 6 pinnen gebruikt u de passende stekker van deze kabel.

Verpakkingsinhoud

  • 1x OBDSTAR (M005) | Kawasaki 4+6-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets

Technische specificaties

Algemeen

Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk
OBDSTAR
Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product
Verloopkabel

Geschikt voor

Met welk merk diagnoseapparaat de kabel werkt. Een kabel van het ene merk past meestal niet op een tester van een ander merk.Geschikt diagnoseapparaat
  • OBDSTAR
Of de kabel een aparte stroomaansluiting nodig heeft, bijvoorbeeld via accuklemmen. Een passieve kabel werkt zonder.Eigen voeding nodig

Aansluitingen

De stekker die in de diagnosepoort van het voertuig of de machine gaat. Die moet precies passen.Aansluiting voertuigzijde
4+6-pins OBD
De stekker aan de kant van je diagnoseapparaat of interface. Meestal een 16-pins OBD2-stekker.Aansluiting apparaatzijde
16-pins OBD2, naar de hoofdkabel van het toestel
Via welke datalijnen de kabel signalen doorgeeft. Het voertuig en de tester moeten dezelfde manier van communiceren gebruiken.Communicatie
  • K-line

Afmetingen en gewicht

Hoe zwaar de kabel of adapter is.Gewicht
0,1 kg
Regeleenheden
Motormanagement-eenheid
Modelbereik
Modellen met 4-pins of 6-pins fabrieksdiagnosepoort

Overige specificaties

Toepassing
Kawasaki-motorfietsen met de 4-pins of 6-pins diagnoseaansluiting
Werking
Passief, geen protocolconversie
Geschikt voor
OBDSTAR MS50, MS70, MotoMaster en IScan Japan
