AsTools | SKU: A0274

CAT 14-pins OBD – 16-pins OBD2 Verloopkabel | Bedrijfs- en Werkvoertuig

Name: CAT 14-pins OBD – 16-pins OBD2 Verloopkabel | Bedrijfs- en Werkvoertuig
Brand: AsTools
SKU: A0274
Price: 15.95 EUR
Availability: InStock

€15,95 incl.

€13,18 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

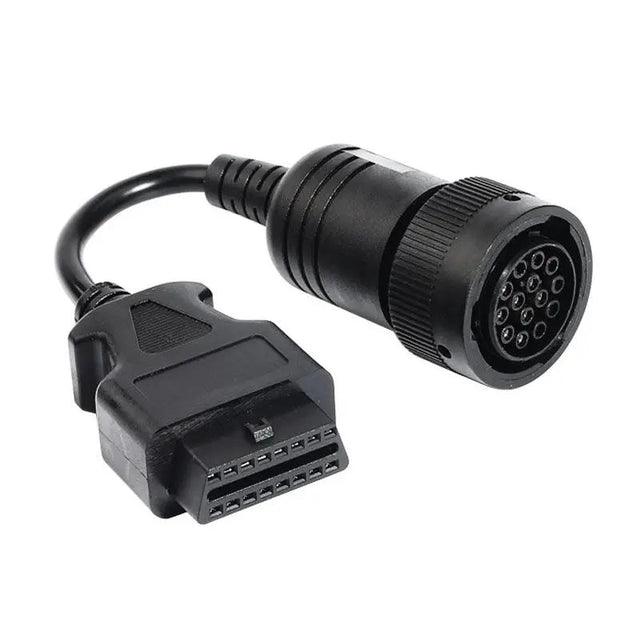

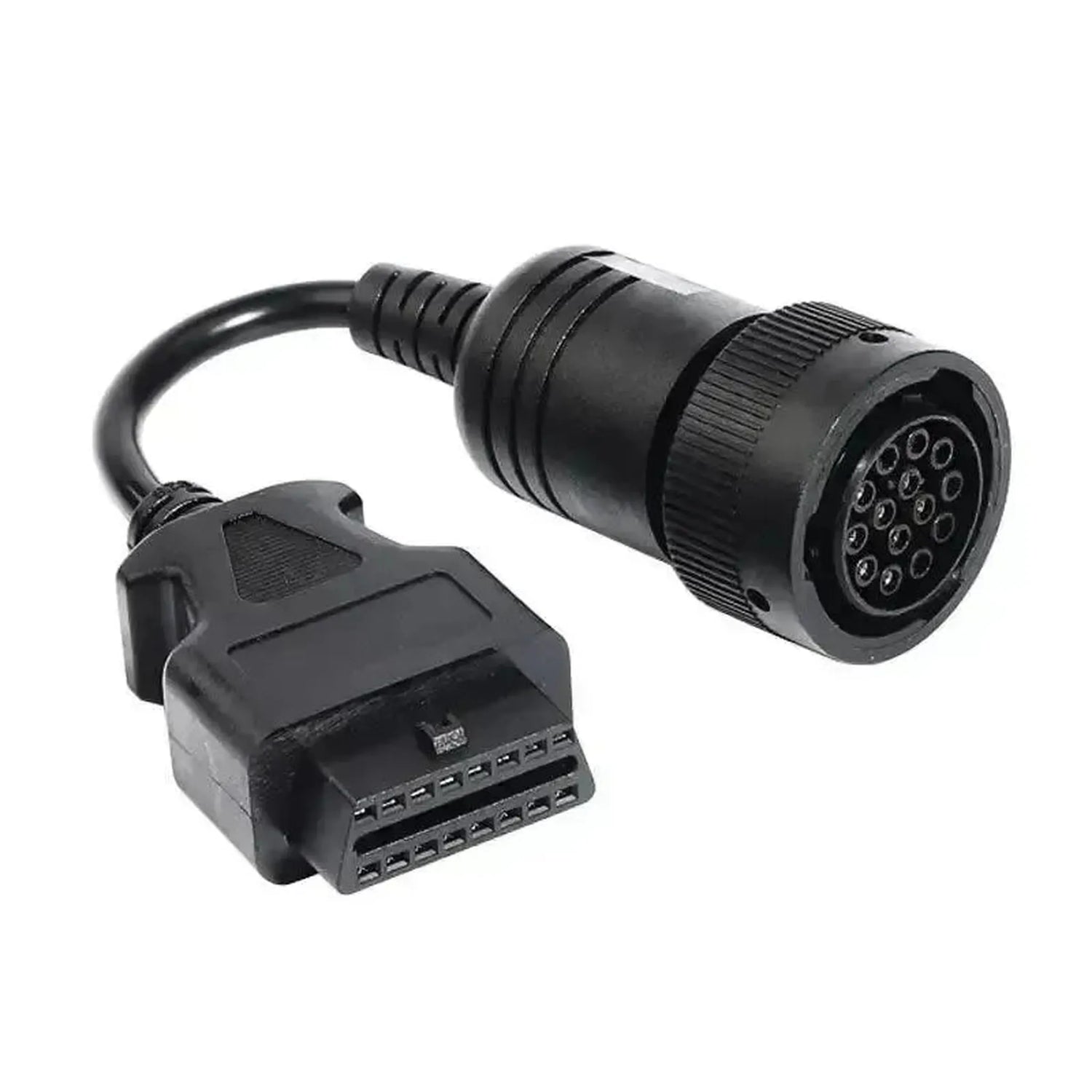

Deze verloopkabel verbindt de 14-pins diagnoseaansluiting van Caterpillar-machines met een uitleesapparaat met een 16-pins OBD2-stekker. De aansluiting zit meestal in de cabine, soms achter een paneel.

Via deze aansluiting bereikt u de motorregeling en andere regeleenheden op de J1939-datalijn. U leest foutcodes, live data en gegevens van de regeleenheid. De kabel zet de aansluiting alleen fysiek om. Het uitleesapparaat moet zelf Caterpillar-diagnose ondersteunen en geschikt zijn voor de boordspanning van de machine.

PLUSPUNTEN

✔Geeft toegang tot de 14-pins diagnosepoort van Caterpillar, zonder apart Caterpillar-testapparaat.

✔U gebruikt uw bestaande uitleesapparaat met 16-pins OBD2-stekker, mits dat zwaar materieel ondersteunt.

✔Bruikbaar op uiteenlopend materieel, van laders tot bouw- en mijnbouwmachines.

✔De kabel werkt passief: Er is geen eigen software nodig.

AANDACHTSPUNTEN

✕Uw uitleesapparaat moet Caterpillar-diagnose via deze aansluiting ondersteunen; de kabel zet geen protocollen om.

✕Een eenvoudige EOBD-codelezer werkt niet via deze kabel; die leest alleen emissiegerelateerde OBD2-gegevens.

✕Niet geschikt voor machines met de 9-pins diagnoseaansluiting; die komt bij Caterpillar vaker voor.

✕De kabel zet geen spanning om; controleer of uw apparaat geschikt is voor de boordspanning van de machine.

Toepassingen en functionaliteiten

De kabel is bedoeld voor monteurs van zwaar materieel die Caterpillar-machines met de 14-pins aansluiting uitlezen.

Systemen die u kunt benaderen

Motorregeling: Het Caterpillar-motormanagement.
J1939-datalijn: Regeleenheden op de CAN-bus.

Wat u kunt doen

Foutcodes: Lezen en wissen per systeem.
Live data: Actuele meetwaarden bekijken.
ECU-gegevens: Identificatie van de regeleenheid.

Zo gebruikt u hem

Aansluiting zoeken: Zoek de 14-pins aansluiting in de cabine, soms achter een paneel.
Aansluiten: Steek de 14-pins stekker recht in de aansluiting.
Uitleesapparaat koppelen: Sluit de 16-pins stekker aan op de kabel.
Contact aan: Zet het contact aan, zonder de motor te starten.
Uitlezen: Kies Caterpillar en het type machine.

Compatibele voertuigen en toepassingen

Bepalend is de 14-pins diagnoseaansluiting van Caterpillar. Welke machines die hebben, verschilt per type en bouwjaar.

Caterpillar:

Laders: Met de 14-pins diagnoseaansluiting.
Bouwmachines: Met de 14-pins diagnoseaansluiting.
Mijnbouwvoertuigen: Met de 14-pins diagnoseaansluiting.

💡

Goed om te weten: De 14-pins aansluiting zit meestal in de cabine, soms achter een paneel. Veel Caterpillar-machines hebben een 9-pins aansluiting, dus tel eerst de pinnen.

Verpakkingsinhoud

1x CAT 14-pins OBD – 16-pins OBD2 Verloopkabel | Bedrijfs- en Werkvoertuig

Technische specificaties

Algemeen

Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk: AsTools
Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product: Verloopkabel
