AsTools | SKU: A0198

Tesla 20-pins OBD – 16-pins OBD2 Verloopkabel | Personenauto

Name: Tesla 20-pins OBD – 16-pins OBD2 Verloopkabel | Personenauto
Brand: AsTools
SKU: A0198
Price: 10.95 EUR
Availability: InStock

€10,95 incl.

€9,05 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

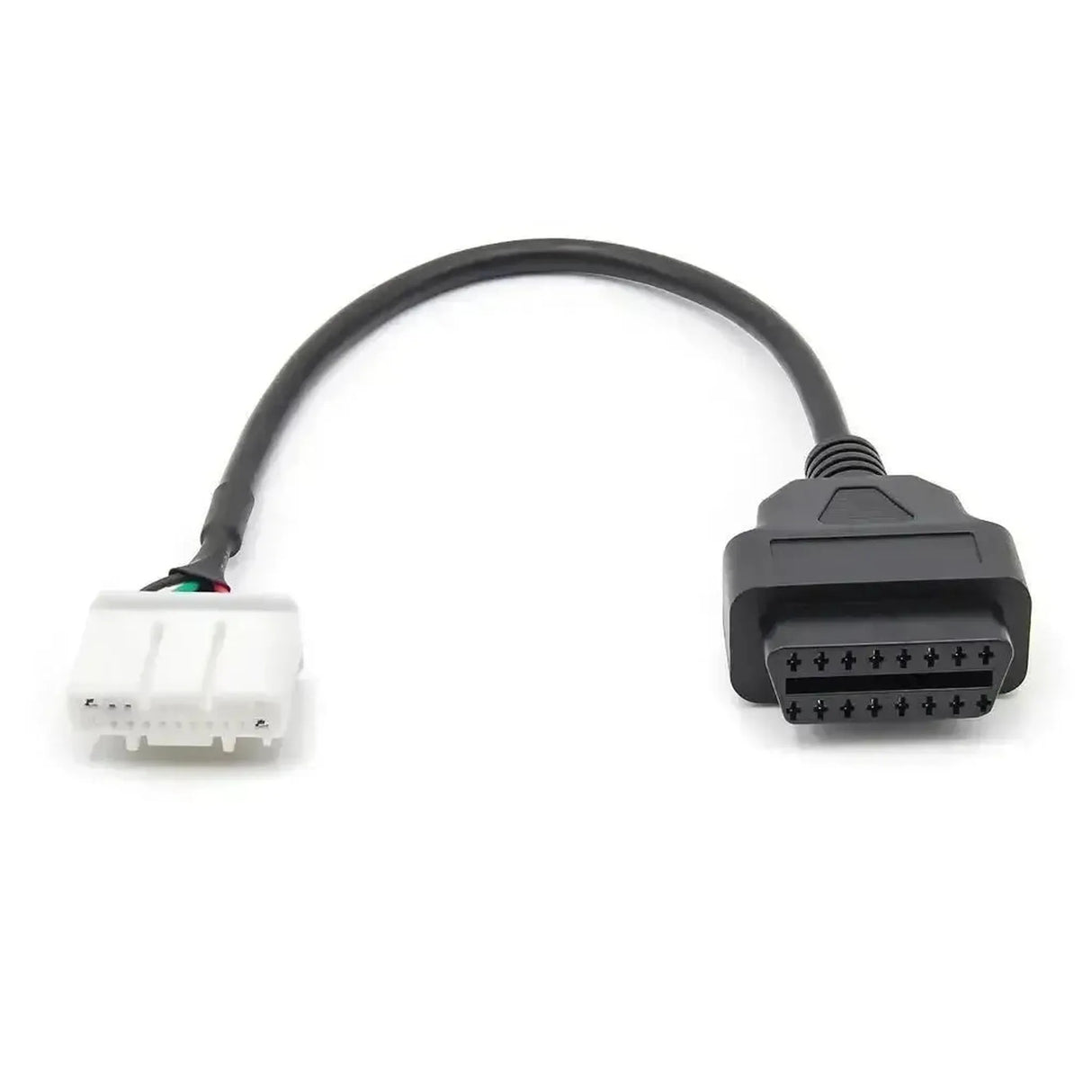

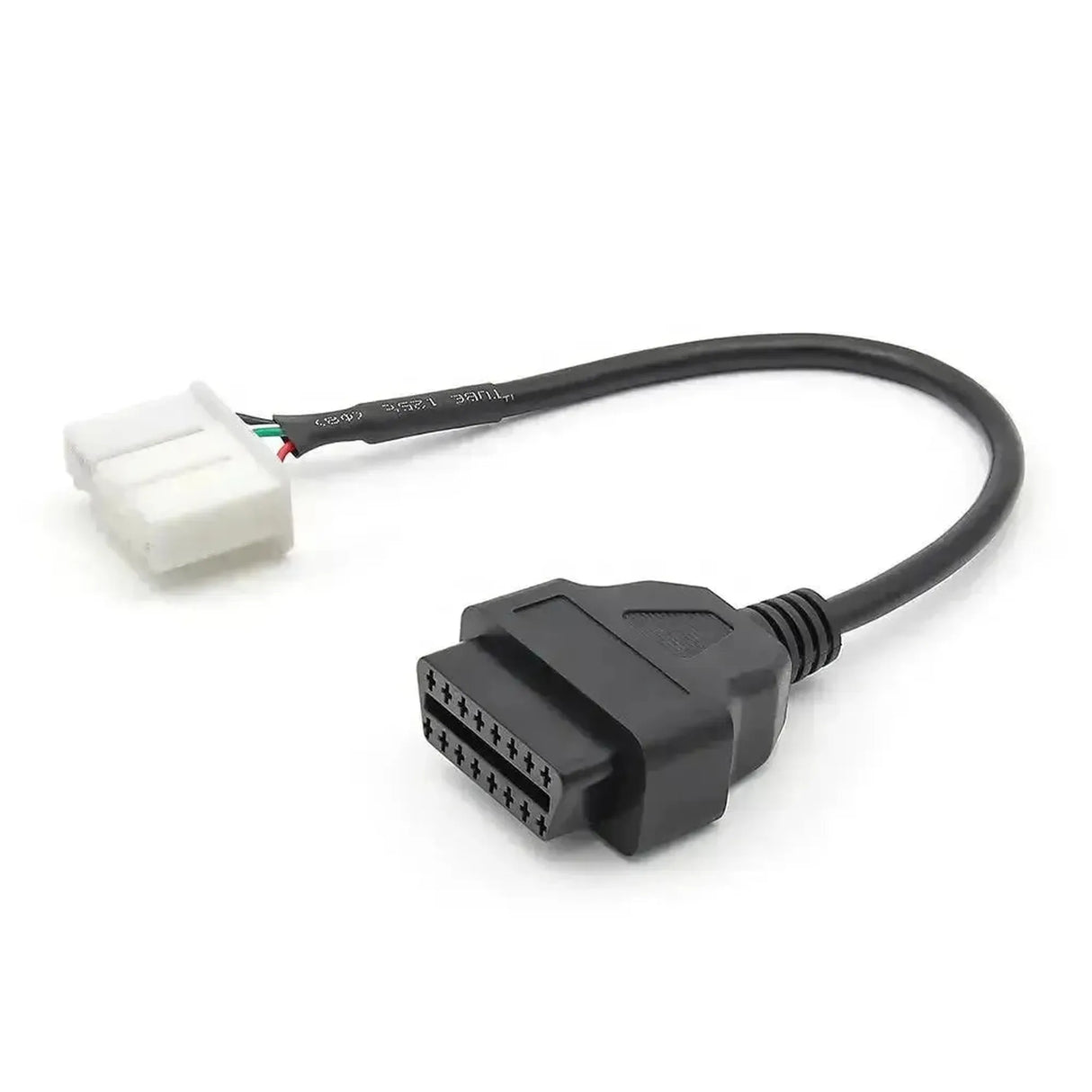

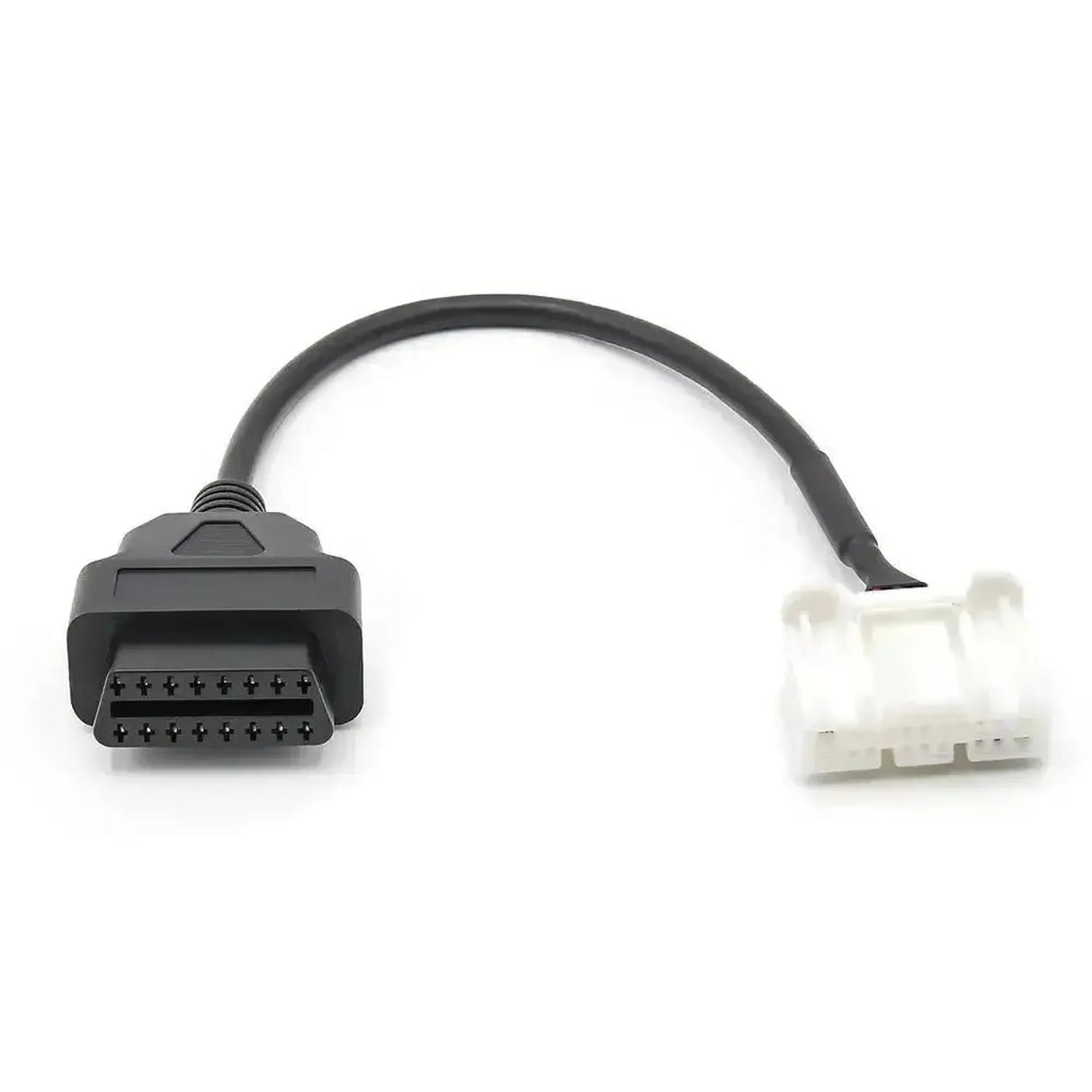

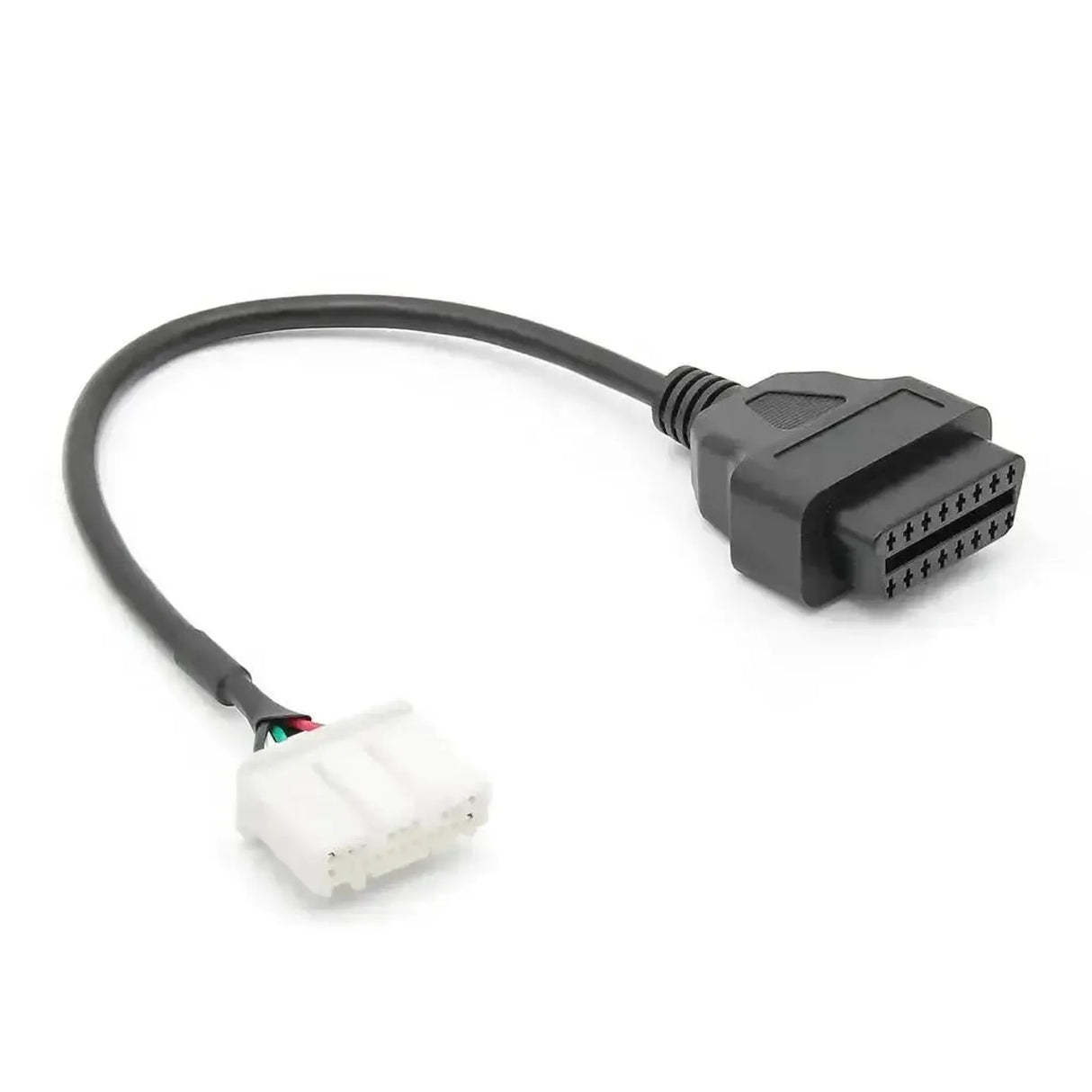

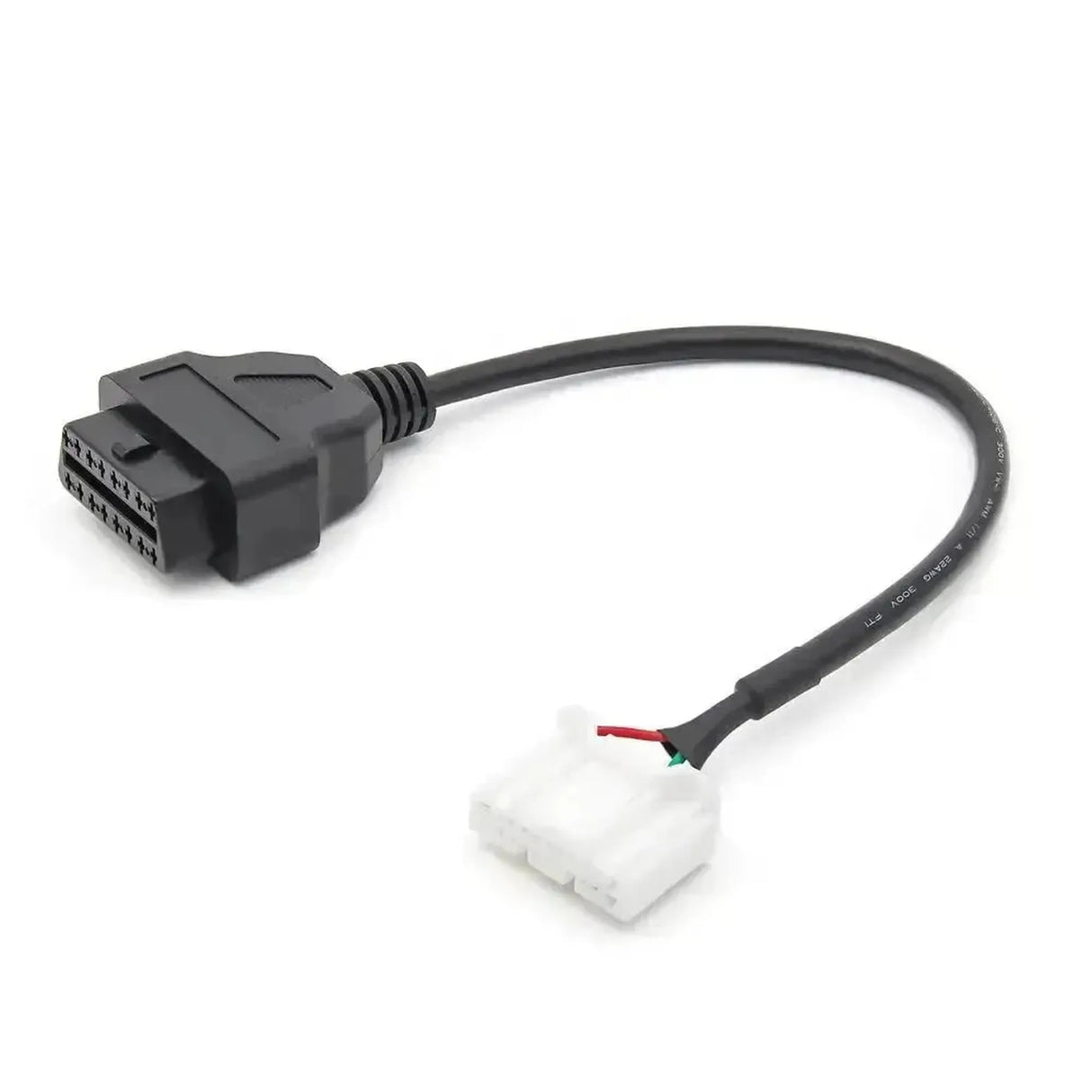

Deze verloopkabel verbindt de blauwe 20-pins diagnoseaansluiting van de Tesla Model S vanaf september 2015 en de Model X met een uitleesapparaat of interface met een 16-pins OBD2-stekker. De aansluiting zit bij het opbergvak onder het centrale scherm.

Deze modellen hebben geen gewone OBD2-poort. Via deze aansluiting bereikt u de CAN-bus van de auto, met gegevens over onder meer de hoogvoltage-accu, de aandrijving en het laden. De kabel zet de aansluiting alleen fysiek om. Uw uitleesapparaat of app moet zelf Tesla-diagnose ondersteunen.

PLUSPUNTEN

✔Geeft toegang tot de CAN-bus van de Model S en Model X, die u zonder deze kabel niet met een OBD2-apparaat bereikt.

✔U gebruikt uw bestaande apparaat of interface met 16-pins OBD2-stekker; een aparte Tesla-tester is niet nodig.

✔Geschikt voor het uitlezen van accugegevens, zoals celspanningen en temperaturen, met software die dat ondersteunt.

✔De kabel werkt passief en heeft geen eigen software nodig.

AANDACHTSPUNTEN

✕Uw uitleesapparaat moet de merkspecifieke diagnose via deze aansluiting ondersteunen; de kabel zet geen protocollen om.

✕Een eenvoudige EOBD-codelezer werkt niet via deze kabel; die leest alleen emissiegerelateerde OBD2-gegevens.

✕Niet voor de Model 3 en Model Y; die hebben een andere aansluiting en dus een andere kabel nodig.

✕Niet voor de Model S van vóór september 2015; die heeft een 12-pins aansluiting.

Toepassingen en functionaliteiten

De kabel is bedoeld voor garages en specialisten die een Tesla Model S of Model X uitlezen.

Gegevens die u kunt benaderen

HV-accu: Celspanningen en temperaturen.
Aandrijving: Vermogen, koppel en omvormer.
Thermisch beheer: Koeling en verwarming.
Laden: Gegevens van AC- en DC-laden.

Wat u kunt doen

Live data: Actuele waarden bekijken.
Foutcodes: Lezen waar het apparaat dat biedt.
Accucontrole: Toestand van de HV-accu volgen.
Logging: Waarden tijdens een rit vastleggen.

Zo gebruikt u hem

Auto uit: Zet de auto in parkeerstand.
Aansluiting zoeken: Zoek de blauwe stekker bij het opbergvak.
Aansluiten: Steek de 20-pins stekker in de aansluiting.
Apparaat koppelen: Sluit uw apparaat aan op de 16-pins stekker.
Uitlezen: Start de Tesla-diagnose in uw apparaat of app.

Compatibele voertuigen en toepassingen

Bepalend is de blauwe 20-pins aansluiting bij het opbergvak onder het scherm. Die zit in de volgende modellen:

Tesla:

Model S (facelift): September 2015 tot 2021.
Model X: 2015 tot 2021.

💡

Goed om te weten: Bij de Model S en Model X zit de blauwe 20-pins aansluiting bij het opbergvak onder het centrale scherm. Ziet u daar een zwarte 12-pins stekker, dan heeft u een Model S van vóór de facelift en de 12-pins kabel nodig.

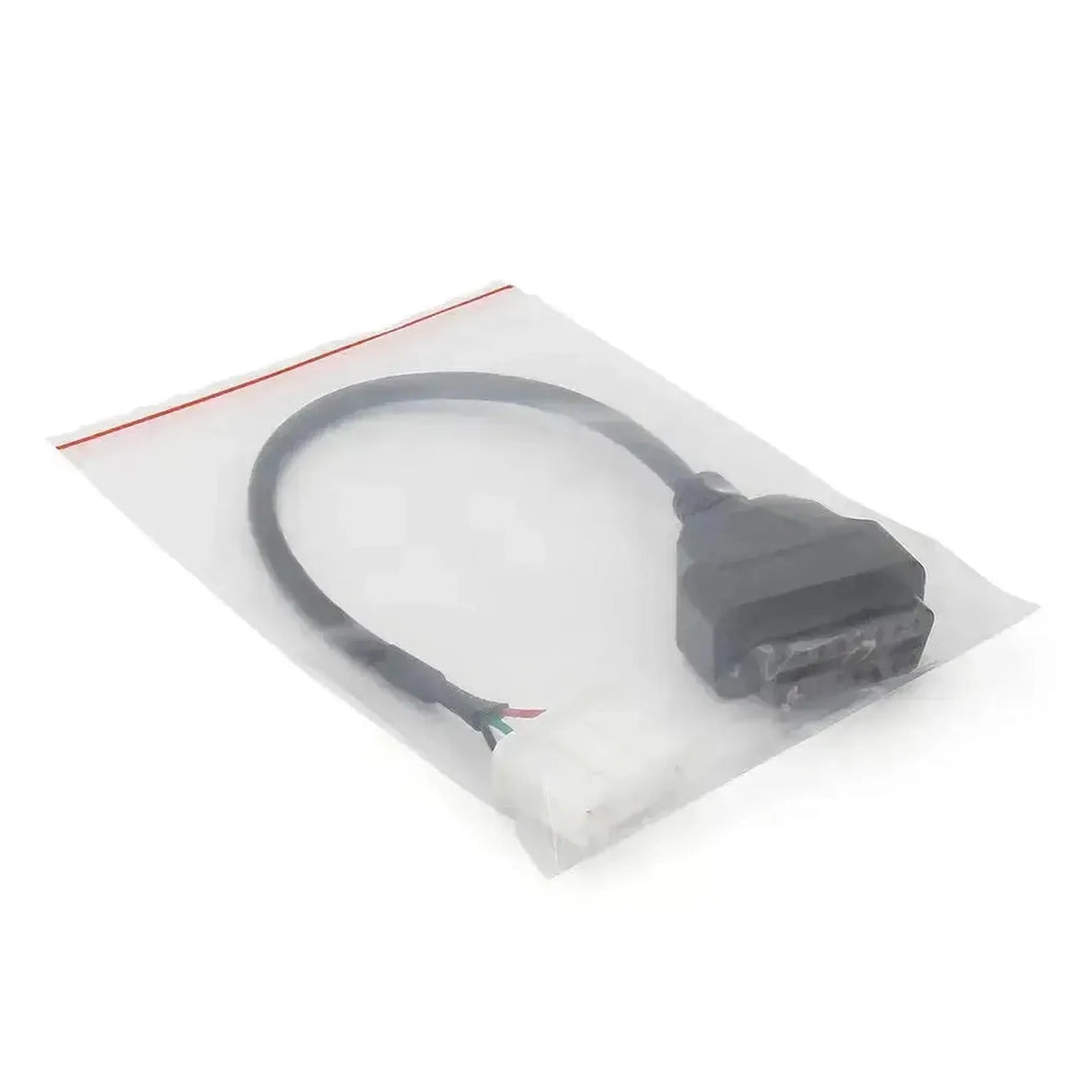

Verpakkingsinhoud

1x Tesla 20-pins OBD – 16-pins OBD2 Verloopkabel | Personenauto

Technische specificaties

Algemeen

Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk: AsTools
Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product: Verloopkabel
Op welke soorten voertuigen of machines je de kabel gebruikt. Zo zie je snel of hij past bij wat er in je werkplaats komt.Voertuigsoorten: Personenauto

Aansluitingen

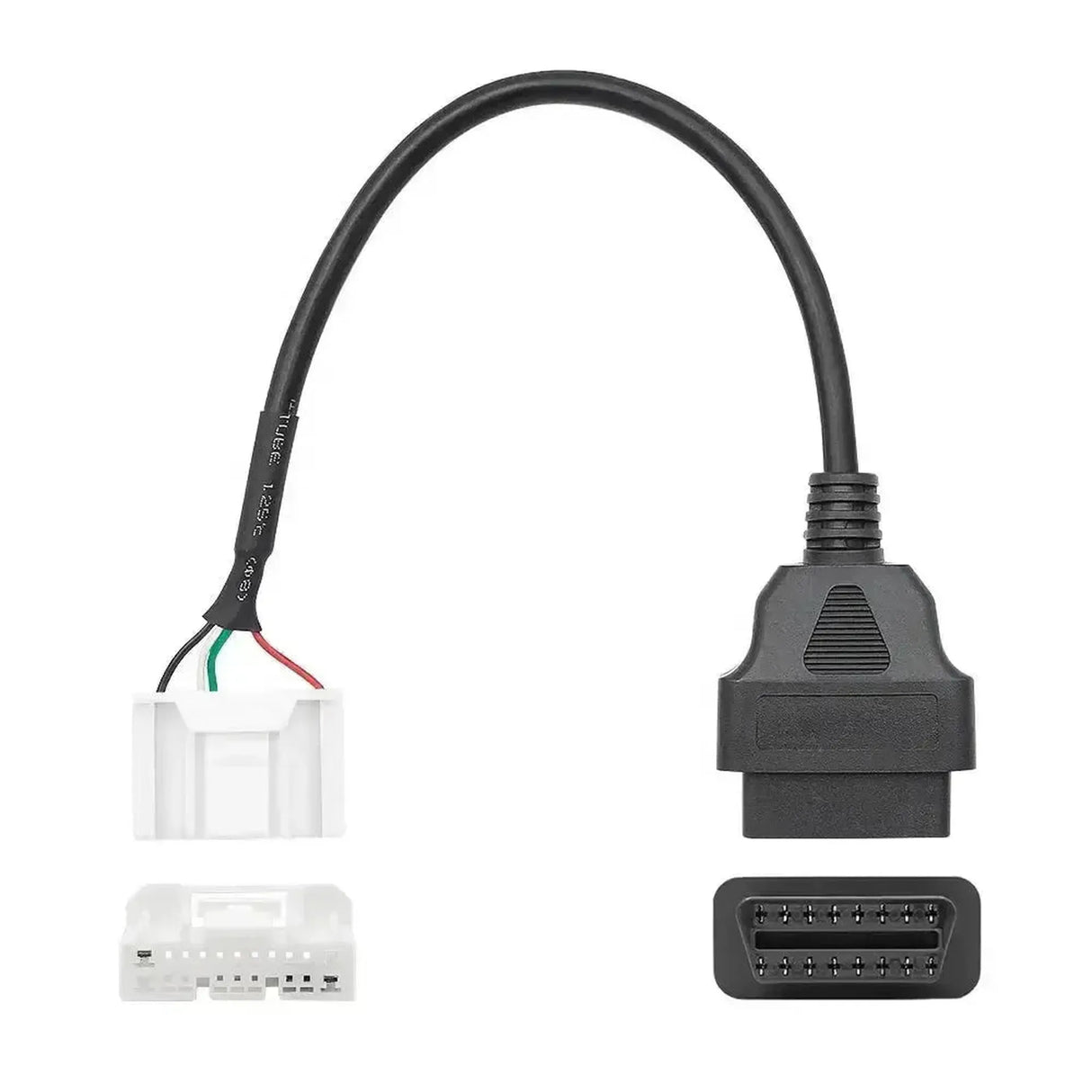

De stekker die in de diagnosepoort van het voertuig of de machine gaat. Die moet precies passen.Aansluiting voertuigzijde: 20-pins (Tesla, blauw)
De stekker aan de kant van je diagnoseapparaat of interface. Meestal een 16-pins OBD2-stekker.Aansluiting apparaatzijde: 16-pins OBD2, vrouwelijk
