Cojali  |  SKU: 2260110

Cojali (2260110) | 15-pins – 7-pins Type-S Spiraaladapter | Trailer

€34,95 incl.
€19,95 incl.
€16,49 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

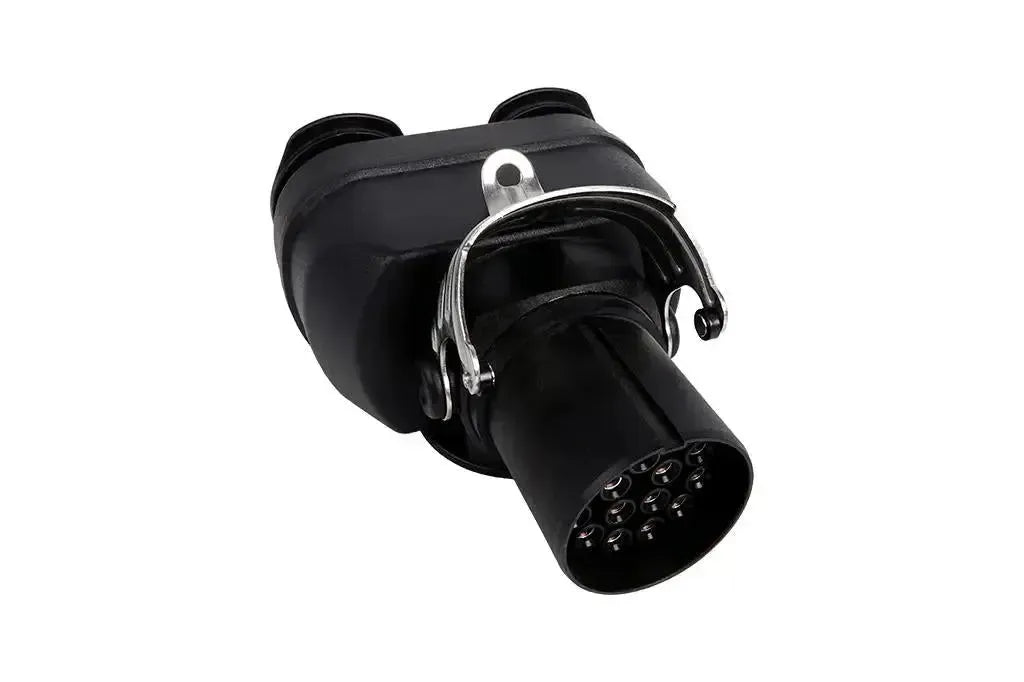

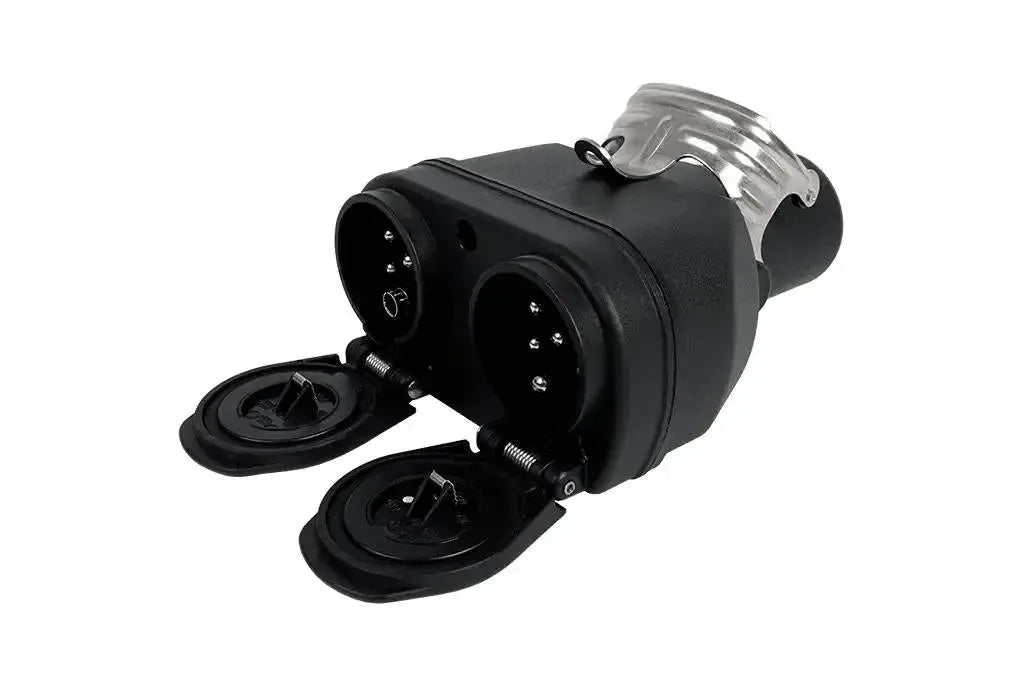

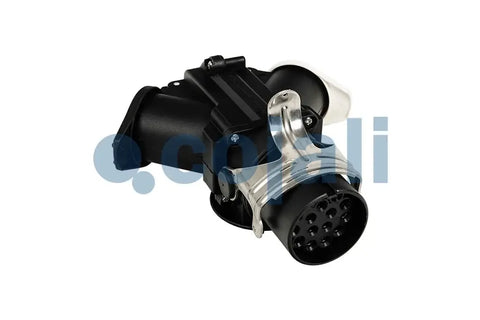

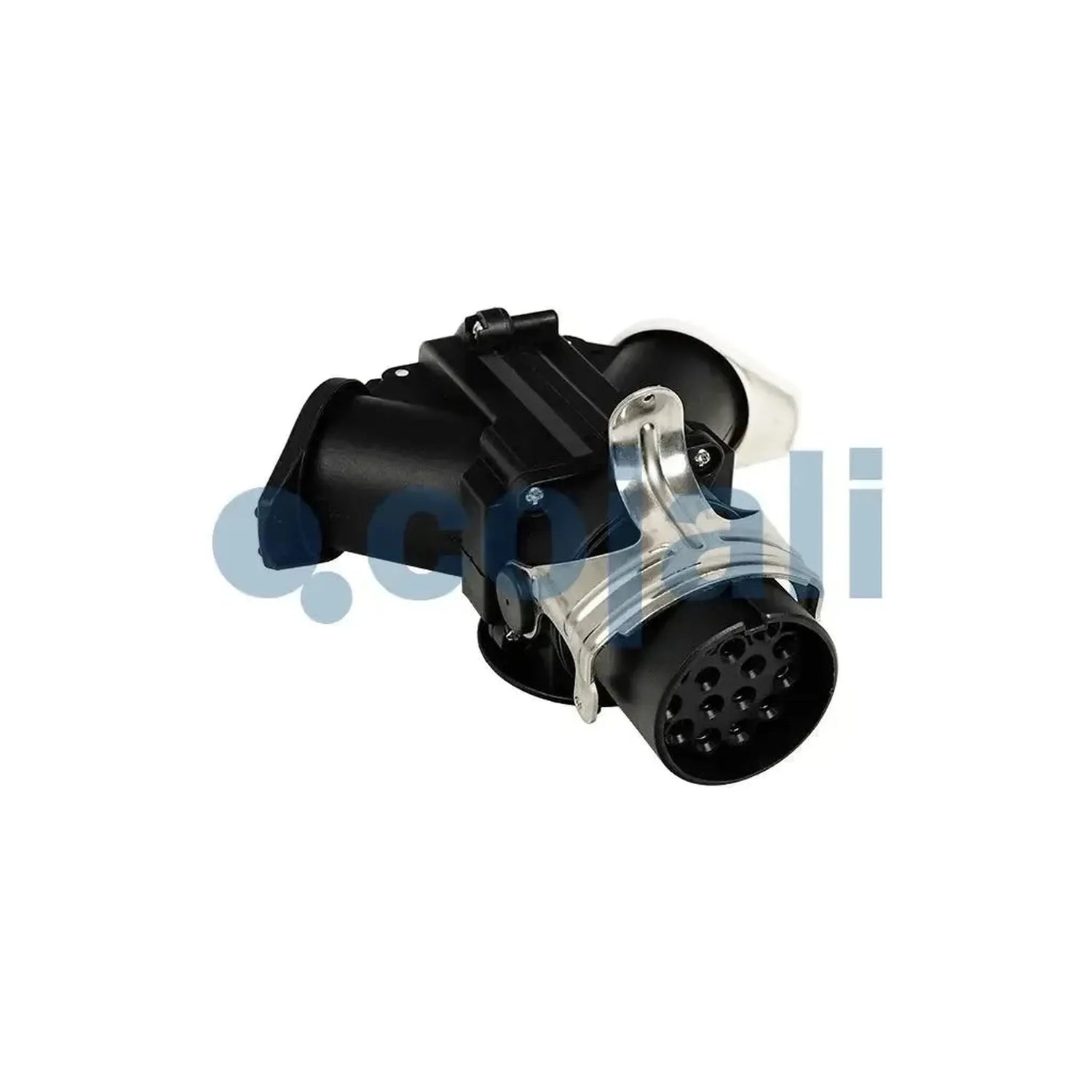

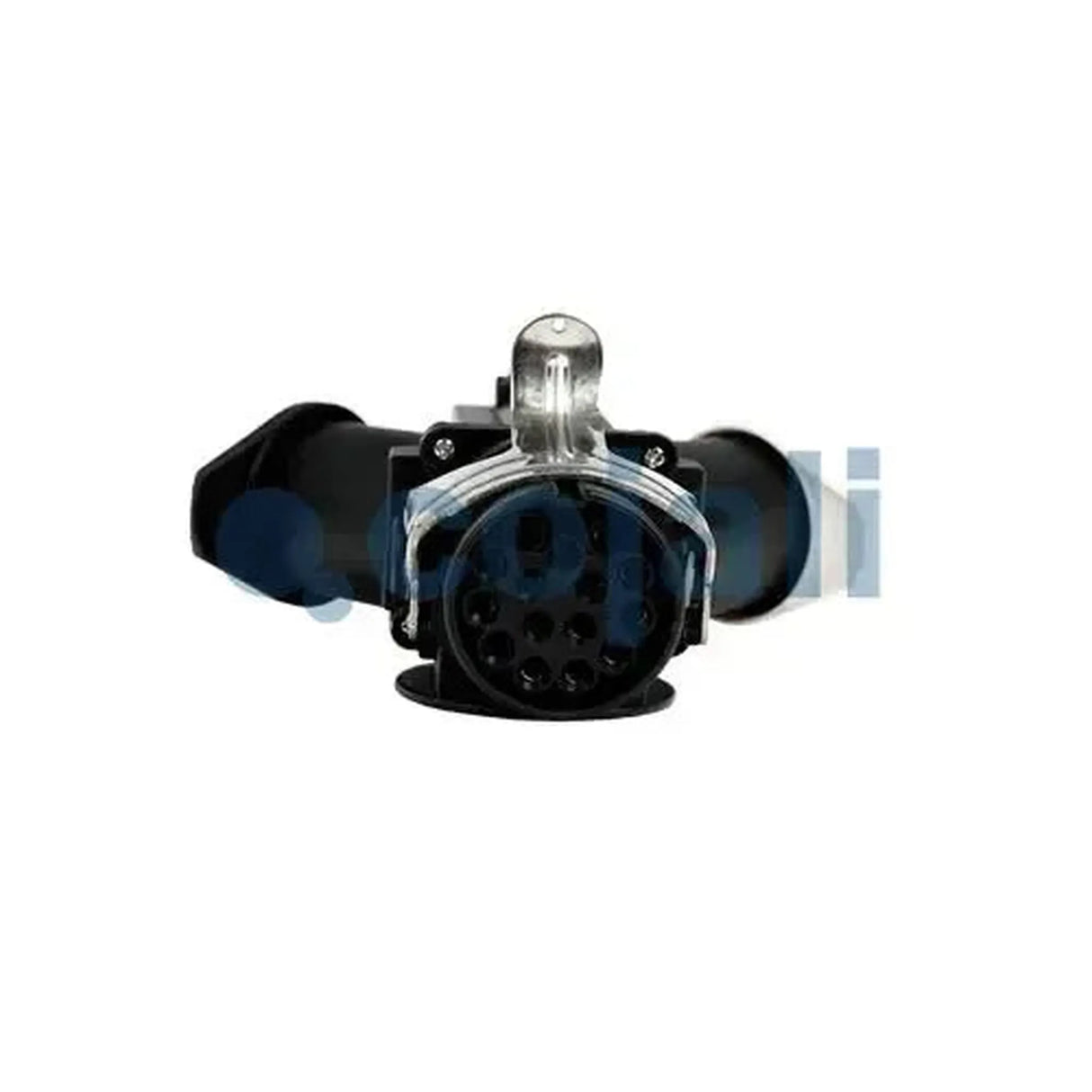

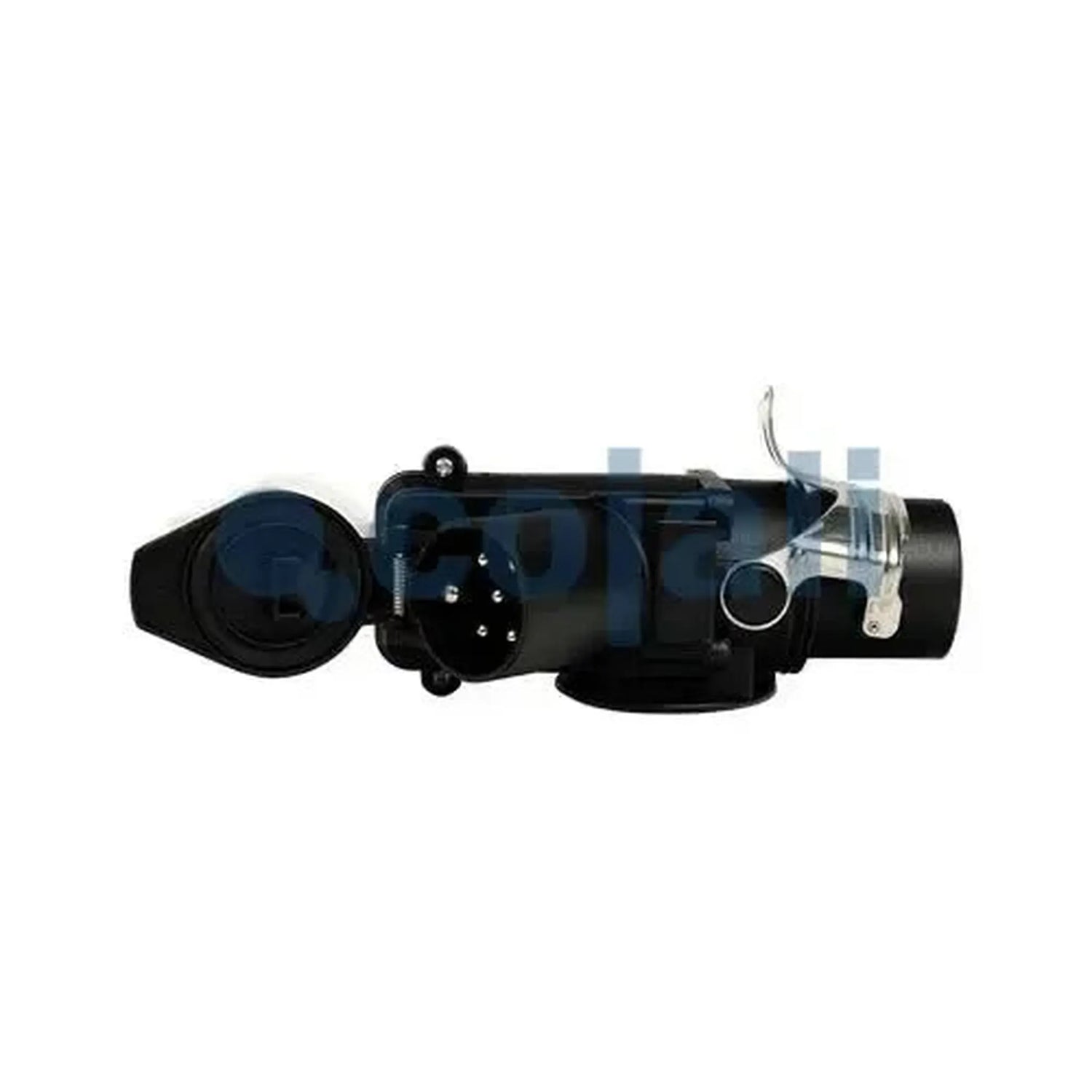

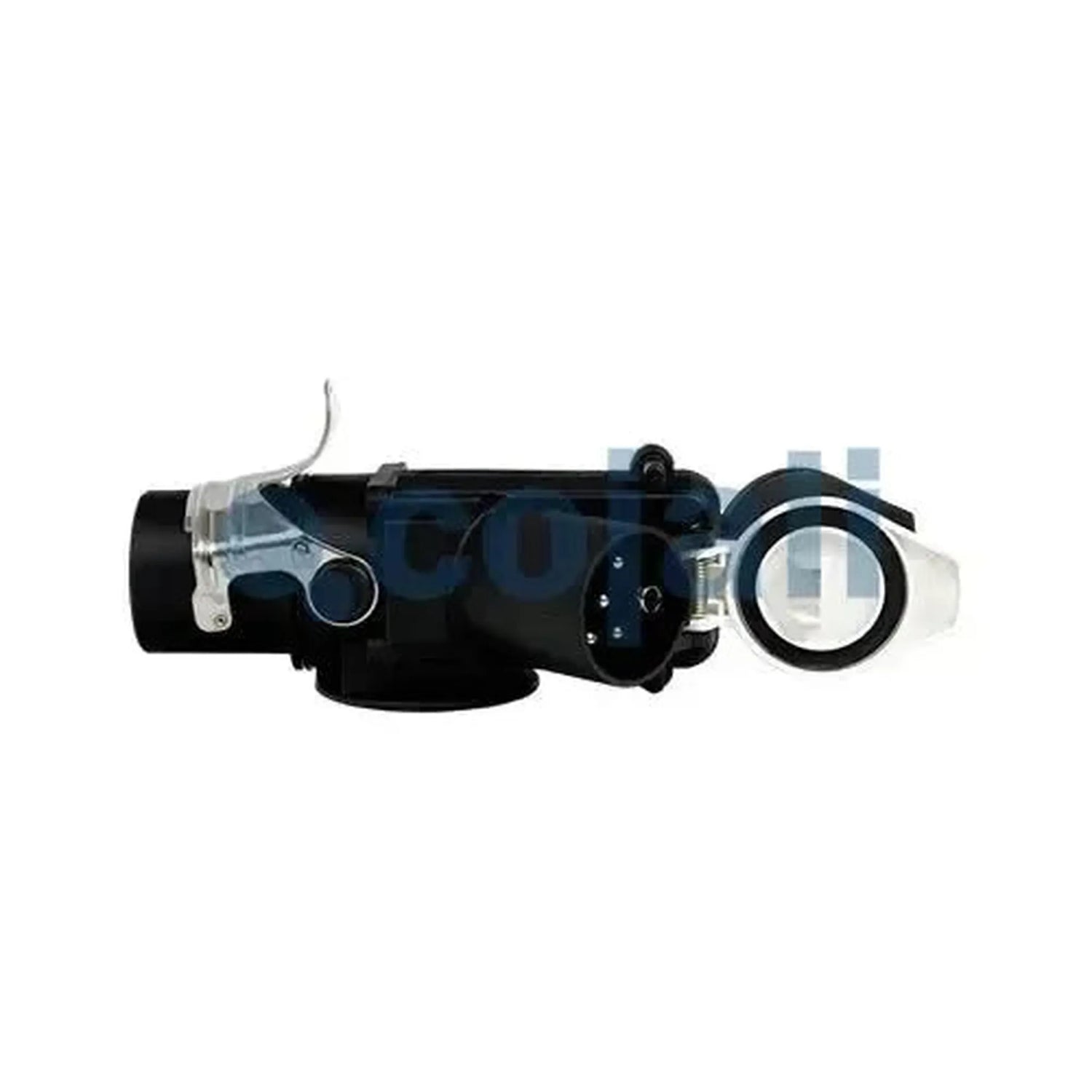

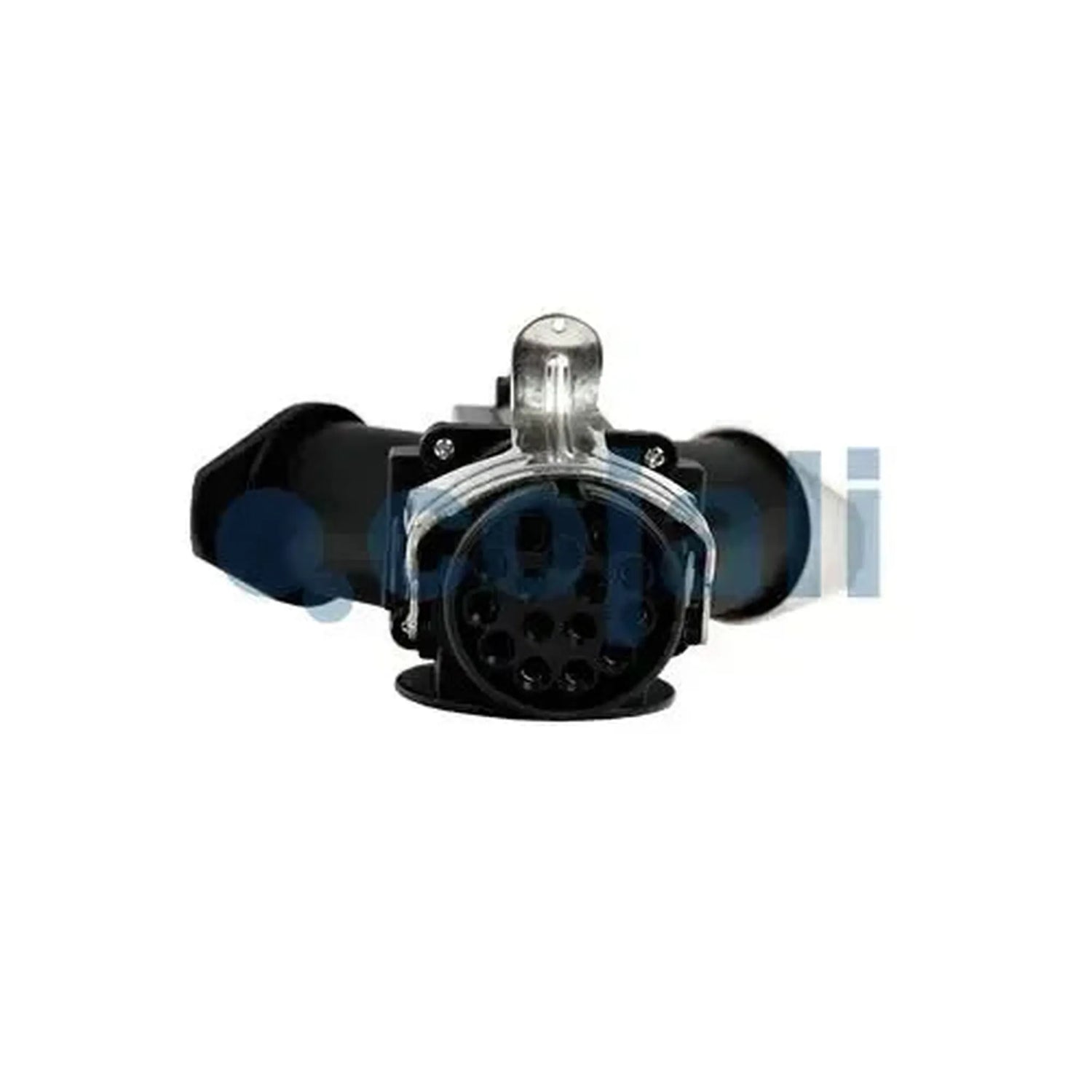

De Cojali 2260110 is een spiraaladapter met aan de ene kant een 15-pins aansluiting (ISO 12098) en aan de andere kant twee 7-pins stekkers (male): Een Type S (ISO 3731, wit) en een Type N (ISO 1185, zwart). Cojali bestemt hem voor de trekkerzijde met 7S/7N-aansluitingen.

In de Cojali-catalogus staat de adapter als optionele kabel voor de Jaltest PTE, het testapparaat voor voeding en signalen tussen trekker en trailer. Voor de Britse markt is hij volgens die catalogus verplicht.

PLUSPUNTEN

✔Maakt een trekker met 7-pins Type N en Type S aansluitbaar op een 15-pins verbinding, zoals die van de Jaltest PTE.
✔De zwarte 24N en de witte 24S stekker zijn op kleur te onderscheiden, zodat u ze in één handeling goed aansluit.
✔Naast verlichting en voeding verbindt de adapter ook pin 10, 11 en 12 van de 15-pins stekker.
✔De werktemperatuur van -40 tot 80 °C maakt de adapter geschikt voor gebruik buiten.

AANDACHTSPUNTEN

✕De adapter heeft geen ISO 7638; voor de EBS/ABS-verbinding is de 2260113 de juiste kabel.
✕Pin 13, 14 en 15 van de 15-pins stekker zijn niet doorverbonden.
✕Cojali geeft geen lengte op; het is een adapter, geen volledige spiraalkabel tussen trekker en trailer.
✕Alleen voor 24V-installaties; voor 12V-aanhangers is de adapter niet bedoeld.

Toepassingen en functionaliteiten

De adapter verbindt de 7-pins aansluitingen 24N en 24S van een trekker met een 15-pins verbinding, bijvoorbeeld bij testen met de Jaltest PTE.

Wat de kabel verbindt

  • 15-pins naar 24N: Pin 1, 2, 4, 5, 6, 7 en 10.
  • 15-pins naar 24S: Pin 3, 4, 8, 9, 11 en 12.
  • Pin 9 naar 24S: Op pin 2 en pin 4.
  • Massa: Pin 4 naar pin 1 van beide stekkers.
  • Niet verbonden: Pin 13, 14 en 15.

Wat u kunt doen

  • Trekker testen: Met Jaltest PTE de 24N en 24S nalopen.
  • Omzetten: 7S/7N van de trekker naar 15-pins.
  • Aflezen: Per functie op de leds van de PTE.

Zo gebruikt u hem

  1. Stekkers controleren: Kijk of de pennen schoon en recht zijn.
  2. Type N aansluiten: Steek de zwarte stekker in de 24N van de trekker.
  3. Type S aansluiten: Steek de witte stekker in de 24S van de trekker.
  4. 15-pins verbinden: Verbind de 15-pins kant met de PTE-kabel.
  5. Functies nalopen: Schakel de functies in en lees de leds af.

Compatibele voertuigen en toepassingen

Bepalend is de trekker met 7-pins Type N en Type S. De adapter zet die aansluitingen om naar ISO 12098.

ISO 1185 en ISO 3731 naar ISO 12098:

  • Trekkers met 24N- en 24S-aansluiting: Volgens ISO 1185 en ISO 3731.
💡
Goed om te weten: De Type N-stekker is zwart, de Type S-stekker wit. Zit op de trekker alleen een 15-pins contactdoos, dan heeft u deze adapter niet nodig.

Verpakkingsinhoud

  • 1x Cojali (2260110) | 15-pins - 7-pins Type-S Spiraaladapter | Trailer

Technische specificaties

Algemeen

Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk
Cojali
Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product
Adapter

Geschikt voor

Met welk merk diagnoseapparaat de kabel werkt. Een kabel van het ene merk past meestal niet op een tester van een ander merk.Geschikt diagnoseapparaat
  • Jaltest
Welke Jaltest-module je nodig hebt om de kabel te gebruiken. Zonder de juiste licentie werkt de kabel niet.Jaltest-softwaremodule
  • PTE aanhangers

Aansluitingen

Tussen welke temperaturen je de kabel veilig kunt gebruiken.Werktemperatuur
-40 tot 80 °C

Afmetingen en gewicht

Referentienummer
2260110

Overige specificaties

Toepassing
Trekker met 7S/7N naar 15-pins, onder meer voor Jaltest PTE
Aansluiting trekkerzijde
7-pins Type S (ISO 3731, wit) en 7-pins Type N (ISO 1185, zwart), male
Aansluiting trailerzijde
15-pins ISO 12098
Norm
ISO 12098, ISO 1185, ISO 3731
