FCA 12+8-pins SGW – 16-pins OBD2 Verloopkabel | Personenauto

Name: FCA 12+8-pins SGW – 16-pins OBD2 Verloopkabel | Personenauto
Brand: AsTools
SKU: A0285
Price: 13.95 EUR
Availability: InStock
Rating: 5 (5 reviews)

5 reviews

€13,95 incl.

€11,53 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

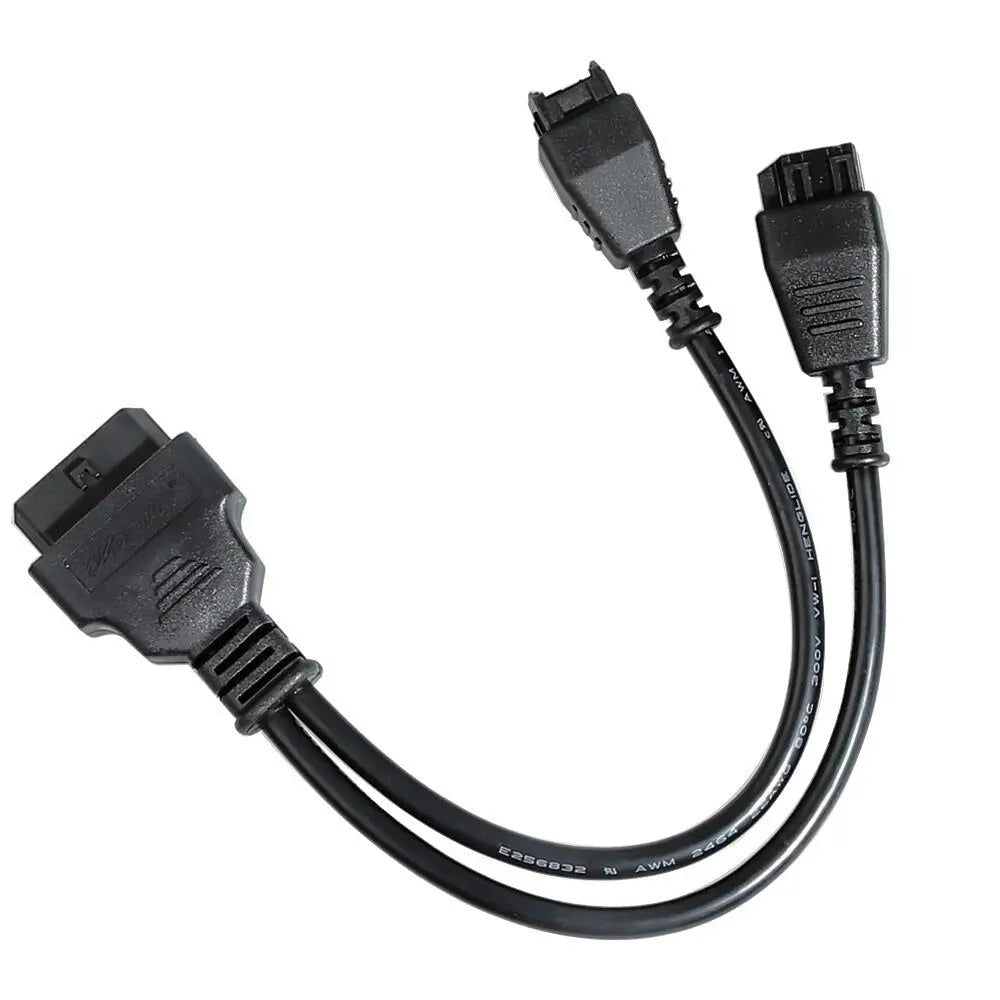

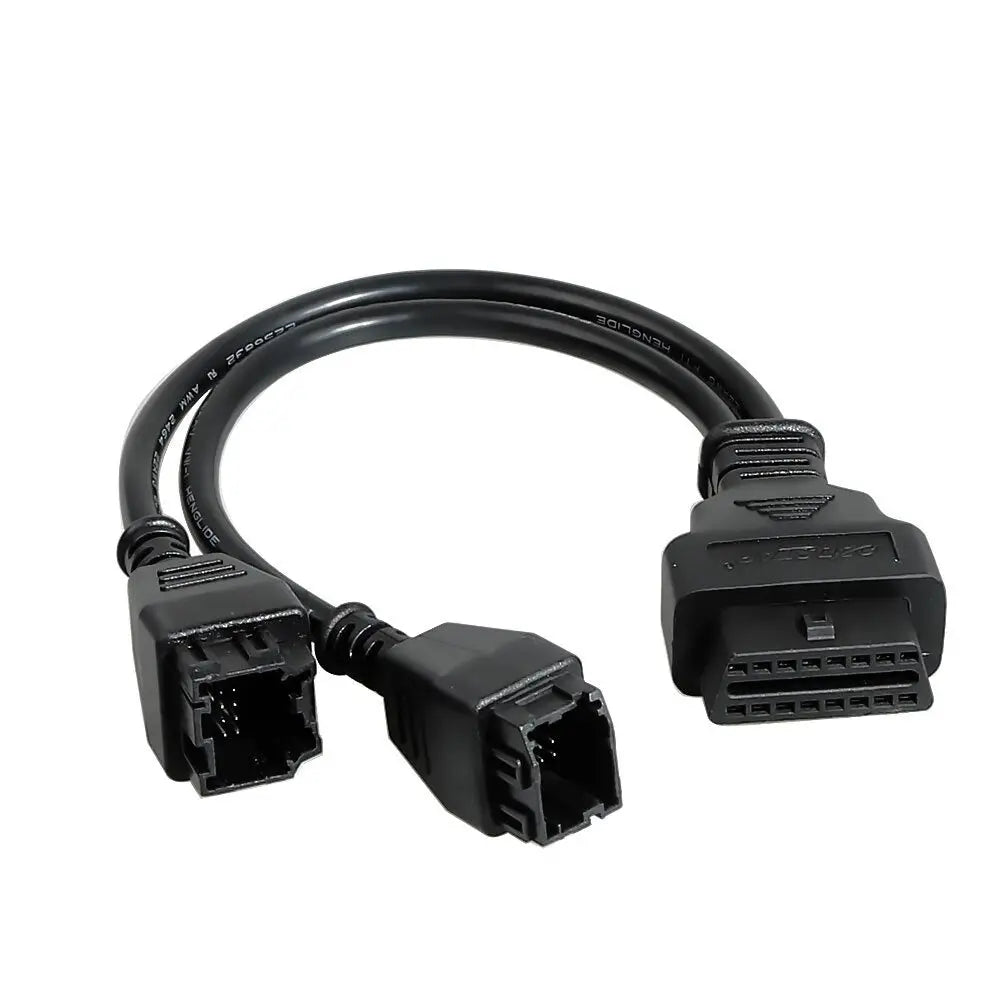

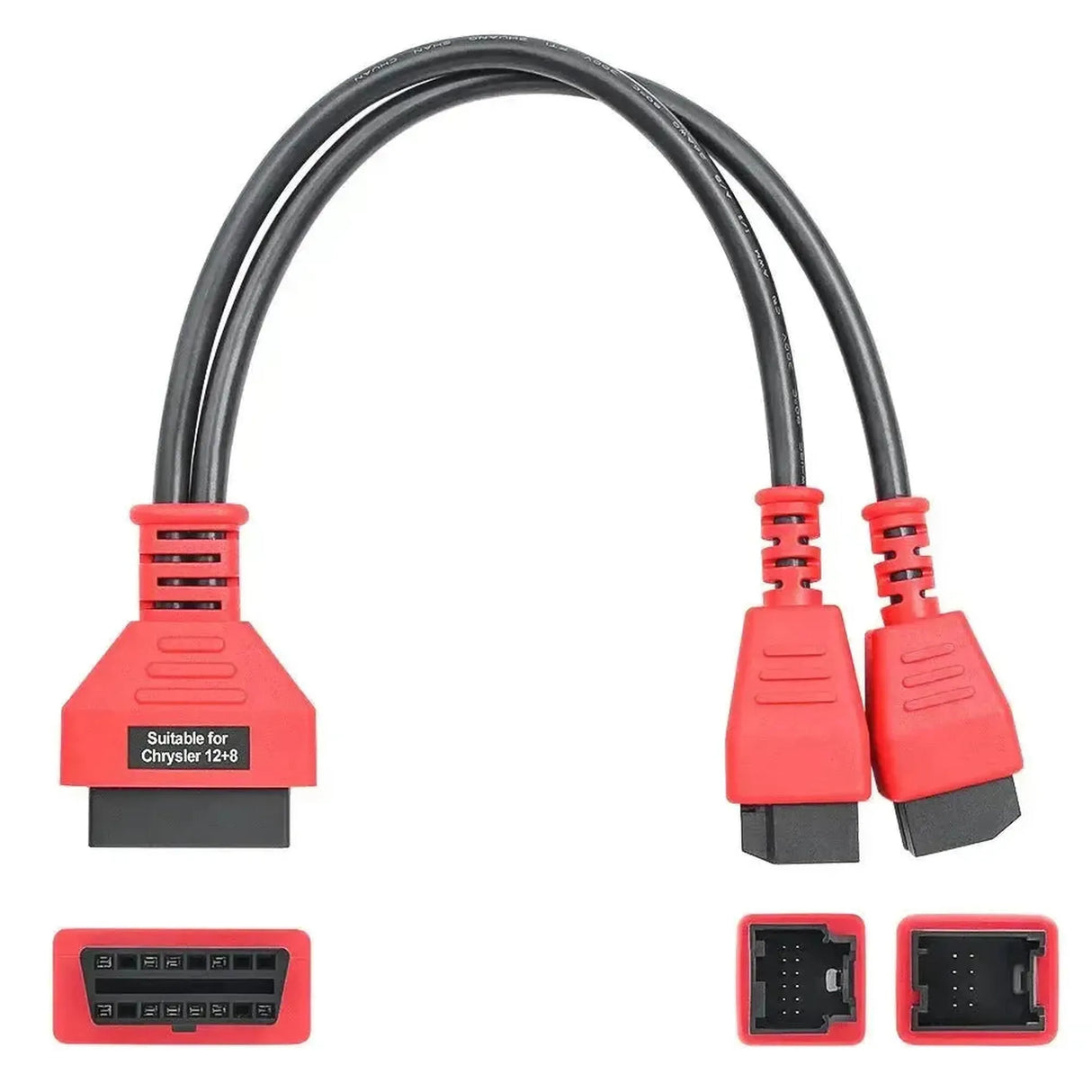

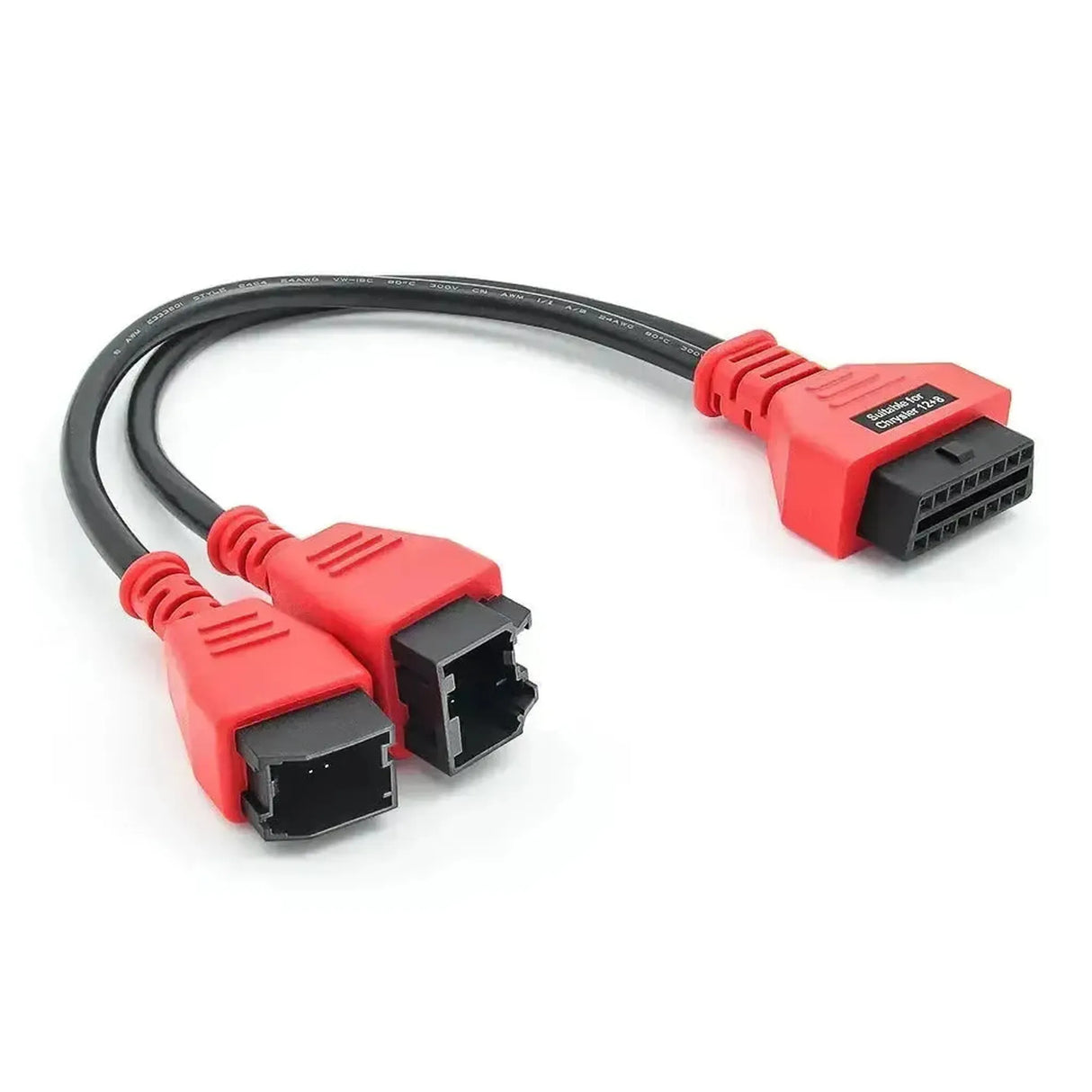

Deze verloopkabel verbindt de 12-pins en 8-pins stekkers van de Security Gateway Module (SGW) in voertuigen van de FCA-groep met een uitleesapparaat met een 16-pins OBD2-stekker. U koppelt de twee stekkers los van de SGW en sluit ze aan op de kabel. De SGW zit meestal onder of achter het dashboard, bij de stuurkolom, achter het dashboardkastje of achter de radio.

Vanaf ongeveer modeljaar 2018 staat de SGW via de OBD2-poort alleen het uitlezen van gegevens toe. Foutcodes wissen, actuatortests, kalibraties en resets worden geblokkeerd. Met deze kabel communiceert het uitleesapparaat rechtstreeks met het CAN-netwerk van het voertuig. De kabel zet de aansluiting fysiek om; het uitleesapparaat moet zelf de FCA-diagnose ondersteunen.

PLUSPUNTEN

✔Geeft het uitleesapparaat volledige toegang tot foutcodes wissen, actuatortests en resets, die de SGW anders blokkeert.

✔U hoeft niets door te knippen: De kabel komt tussen de bestaande stekkers en de SGW gaat na afloop terug.

✔Geschikt voor veel FCA-modellen vanaf modeljaar 2018, van Alfa Romeo tot Jeep en Ram.

✔De kabel werkt passief: Er is geen software of instelling nodig.

AANDACHTSPUNTEN

✕Uw uitleesapparaat moet merkspecifieke FCA-diagnose ondersteunen; de kabel zet geen protocollen om.

✕Een eenvoudige EOBD-codelezer heeft niets aan deze kabel; die leest alleen emissiegerelateerde OBD2-gegevens.

✕Niet geschikt voor modellen waarbij de SGW in de BCM is geïntegreerd, en niet voor de Alfa Romeo Tonale en de Jeep Grand Cherokee (WL).

✕Bij onder meer Giulia, Stelvio, 500X, Renegade en Compass loopt een deel van de diagnose via een tweede CAN-bus; controleer of uw uitleesapparaat die via deze kabel bereikt.

Toepassingen en functionaliteiten

De kabel is bedoeld voor garages en monteurs die FCA-voertuigen met een Security Gateway volledig willen diagnosticeren.

Systemen die u kunt benaderen

Aandrijflijn: Motor en transmissie.
ABS en ESP: Rem- en stabiliteitsregeling.
Airbag: Airbagsysteem en sensoren.
Carrosserie: Onder meer de BCM.
Overige systemen: Verschilt per model en uitrusting.

Wat u kunt doen

Wissen: Foutcodes na reparatie wissen.
Actuatortests: Onderdelen aansturen en testen.
Resets: Onder meer service-intervallen.
Kalibraties: Waar het uitleesapparaat ze biedt.

Zo gebruikt u hem

SGW zoeken: Zoek de module onder of achter het dashboard.
Stekkers losmaken: Koppel de 12-pins en 8-pins stekker los.
Aansluiten: Sluit beide stekkers aan op de kabel.
Uitleesapparaat koppelen: Sluit de 16-pins stekker aan en zet het contact aan.
Afronden: Sluit na de diagnose de SGW weer aan.

Compatibele voertuigen en toepassingen

Bepalend is een Security Gateway Module met een 12-pins en een 8-pins stekker. De kabel is geschikt voor de volgende modellen met die module:

Alfa Romeo:

Giulia (952): Vanaf modeljaar 2018.
Stelvio (949): Vanaf modeljaar 2018.

Fiat:

500X (334): Vanaf modeljaar 2018.

Jeep:

Renegade (BU): Vanaf modeljaar 2018.
Compass (MP): Vanaf modeljaar 2018.
Wrangler (JL): Vanaf modeljaar 2018.
Grand Cherokee (WK2): Modeljaar 2018 tot 2021.

Ram:

1500 (DT): Vanaf modeljaar 2019.

💡

Goed om te weten: De SGW zit bij de meeste FCA-modellen onder of achter het dashboard, vaak aan de bestuurderszijde bij de stuurkolom. Bij sommige modellen zit hij achter het dashboardkastje of de radio. De stekkers passen maar op één manier, dus verwisselen is niet mogelijk.

Verpakkingsinhoud

1x FCA 12+8-pins SGW – 16-pins OBD2 Verloopkabel | Personenauto

Technische specificaties

Algemeen

Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk: AsTools
Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product: Verloopkabel
Op welke soorten voertuigen of machines je de kabel gebruikt. Zo zie je snel of hij past bij wat er in je werkplaats komt.Voertuigsoorten: Personenauto

Aansluitingen

De stekker aan de kant van je diagnoseapparaat of interface. Meestal een 16-pins OBD2-stekker.Aansluiting apparaatzijde: 16-pins OBD2 (J1962)
Via welke datalijnen de kabel signalen doorgeeft. Het voertuig en de tester moeten dezelfde manier van communiceren gebruiken.Communicatie: CAN-bus

Diagnosefuncties

Je kunt onderdelen zelf laten werken om te testen of ze kapot zijn. Dat scheelt zoeken.Componenten aansturen: Ja
Je kunt de onderhoudsmelding of het service-interval terugzetten na een beurt.Onderhoud resetten: Ja
De kabel geeft toegang tot regeleenheden achter een beveiligde gateway. Bij nieuwere auto's is dat nodig voor volledige diagnose.Secure Gateway (SGW) omzeilen: Ja
