Cojali | SKU: 2260104

Cojali (2260104) | 7-pins Type-N (ISO 1185) Spiraalkabel | Trailer

Name: Cojali (2260104) | 7-pins Type-N (ISO 1185) Spiraalkabel | Trailer
Brand: Cojali
SKU: 2260104
Price: 67.95 EUR
Availability: InStock

€67,95 incl.

€56,16 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

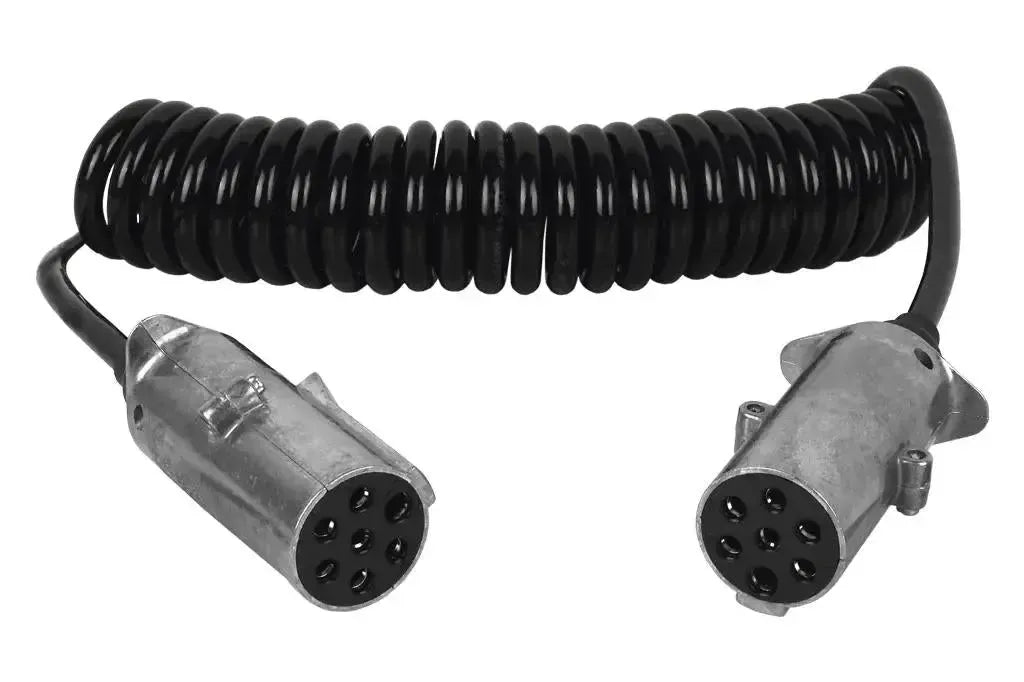

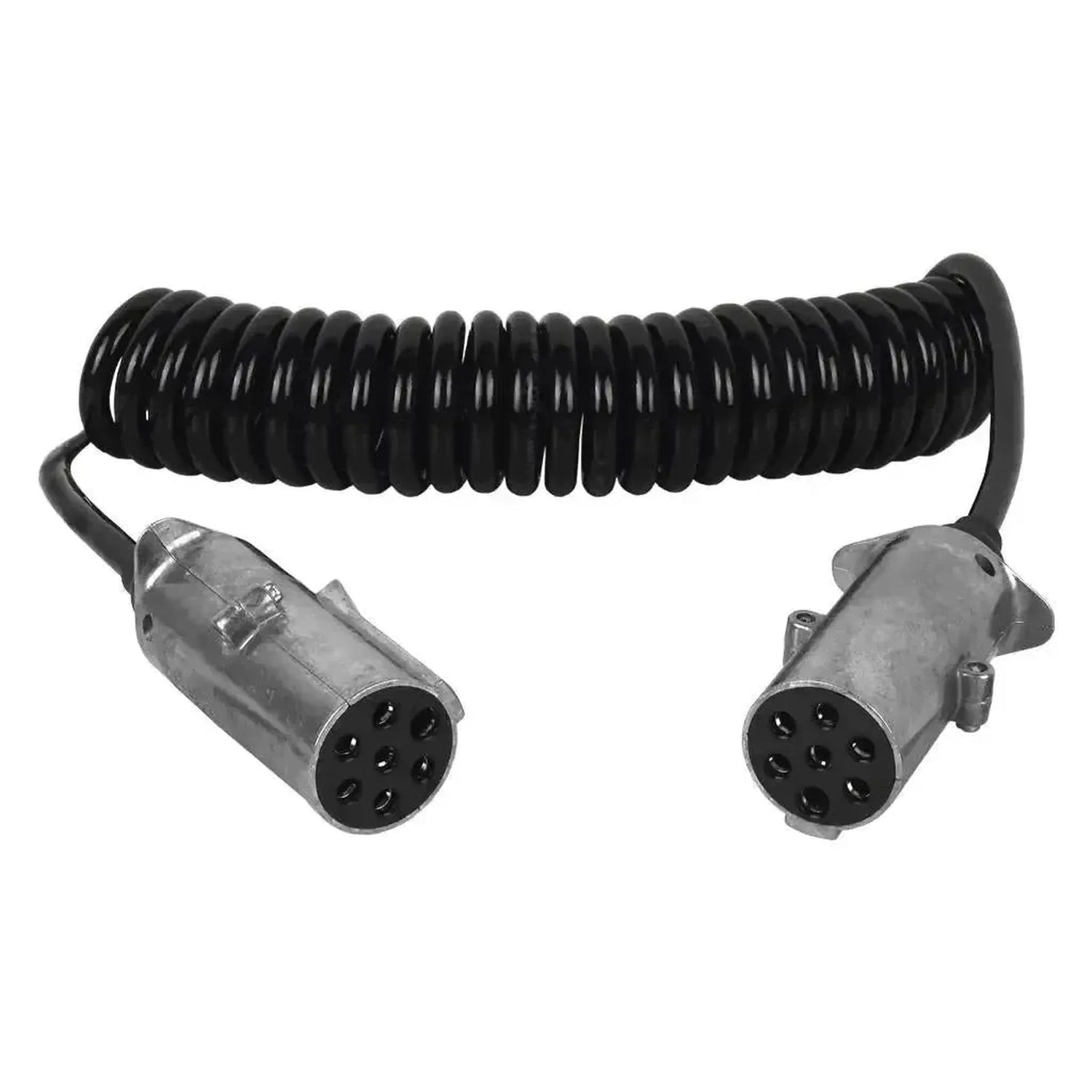

De Cojali 2260104 is een 24V-spiraalkabel met aan beide uiteinden een 7-pins Type N-stekker volgens ISO 1185. De kabel verbindt de 24N-aansluiting van de trekker met die van de trailer.

Via de 24N lopen volgens de norm de basisverlichting van de trailer: Knipperlichten, remlichten en de achterlichten met kentekenverlichting, plus de sturing van de trailerrem op pin 7. In de Cojali-catalogus staat de kabel ook als optionele kabel voor de Jaltest PTE.

PLUSPUNTEN

✔Verbindt de complete basisverlichting van de trailer via één 7-pins aansluiting.

✔Cojali vermeldt DAF 866483 als vergelijkbare referentie, zodat u een versleten kabel direct vervangt.

✔Aan beide uiteinden een Type N-stekker volgens de norm, dus de kabel werkt met elke 24N-aansluiting.

✔De maximale lengte van 4,1 m geeft ruimte bij het draaien van de combinatie.

AANDACHTSPUNTEN

✕Mistachterlicht, achteruitrijlicht en extra voeding lopen via de 24S; daarvoor is de 2260105 de juiste kabel.

✕Voor de EBS/ABS-verbinding heeft u een kabel met ISO 7638 nodig, zoals de 2260113.

✕Alleen voor 24V-installaties; voor 12V-aanhangers is de kabel niet bedoeld.

✕Beide uiteinden zijn Type N; voor een trekker met 15-pins aansluiting heeft u een andere kabel nodig.

Toepassingen en functionaliteiten

De kabel verbindt de 24N-aansluiting van trekker en trailer, of dient als testkabel bij de Jaltest PTE.

Wat de kabel verbindt

Pin 3 en 5: Knipperlicht links en rechts.
Pin 2 en 6: Achterlichten links en rechts.
Pin 4: Remlichten.
Pin 7: Sturing trailerrem.
Pin 1: Massa.

Wat u kunt doen

Aankoppelen: Trekker en trailer elektrisch verbinden.
Testen: Met Jaltest PTE de signalen aflezen.
Vervangen: Een versleten spiraalkabel vervangen.

Zo gebruikt u hem

Stekkers controleren: Kijk of de pennen schoon en recht zijn.
Aansluiting zoeken: Zoek de 24N op trekker en trailer.
Trailerzijde aansluiten: Steek een stekker in de 24N van de trailer.
Trekkerzijde aansluiten: Steek de andere stekker in de trekker of PTE.
Functies nalopen: Controleer knipperlichten, remlicht en achterlichten.

Compatibele voertuigen en toepassingen

Bepalend is de 7-pins Type N-aansluiting volgens ISO 1185. De kabel past op trekkers en trailers die allebei die aansluiting hebben.

ISO 1185:

Trekkers en trailers met 24N-aansluiting: Volgens ISO 1185.

💡

Goed om te weten: De Type N en de Type S zijn allebei 7-pins, maar volgens de norm verschillend uitgevoerd en anders bezet. Kijk op de trailer welke contactdoos u wilt verbinden; voor de 24S is de 2260105 de juiste kabel.

Verpakkingsinhoud

1x Cojali (2260104) | 7-pins Type-N (ISO 1185) Spiraalkabel | Trailer

Technische specificaties

Algemeen

Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk: Cojali
Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product: Spiraalkabel

Aansluitingen

De stekker die in de diagnosepoort van het voertuig of de machine gaat. Die moet precies passen.Aansluiting voertuigzijde: 7-pins Type-N (ISO 1185)
Op welke boordspanning de kabel werkt. Vrachtwagens en aanhangers gebruiken meestal 24 V.Spanning: 24 V
Tussen welke temperaturen je de kabel veilig kunt gebruiken.Werktemperatuur: -40 tot 80 °C

Afmetingen en gewicht

Hoe lang de kabel is. Een langere kabel geeft meer bewegingsruimte bij een poort die lastig bereikbaar is.Kabellengte: 410 cm
Hoe zwaar de kabel of adapter is.Gewicht: 0,847 kg
Referentienummer: 2260104
