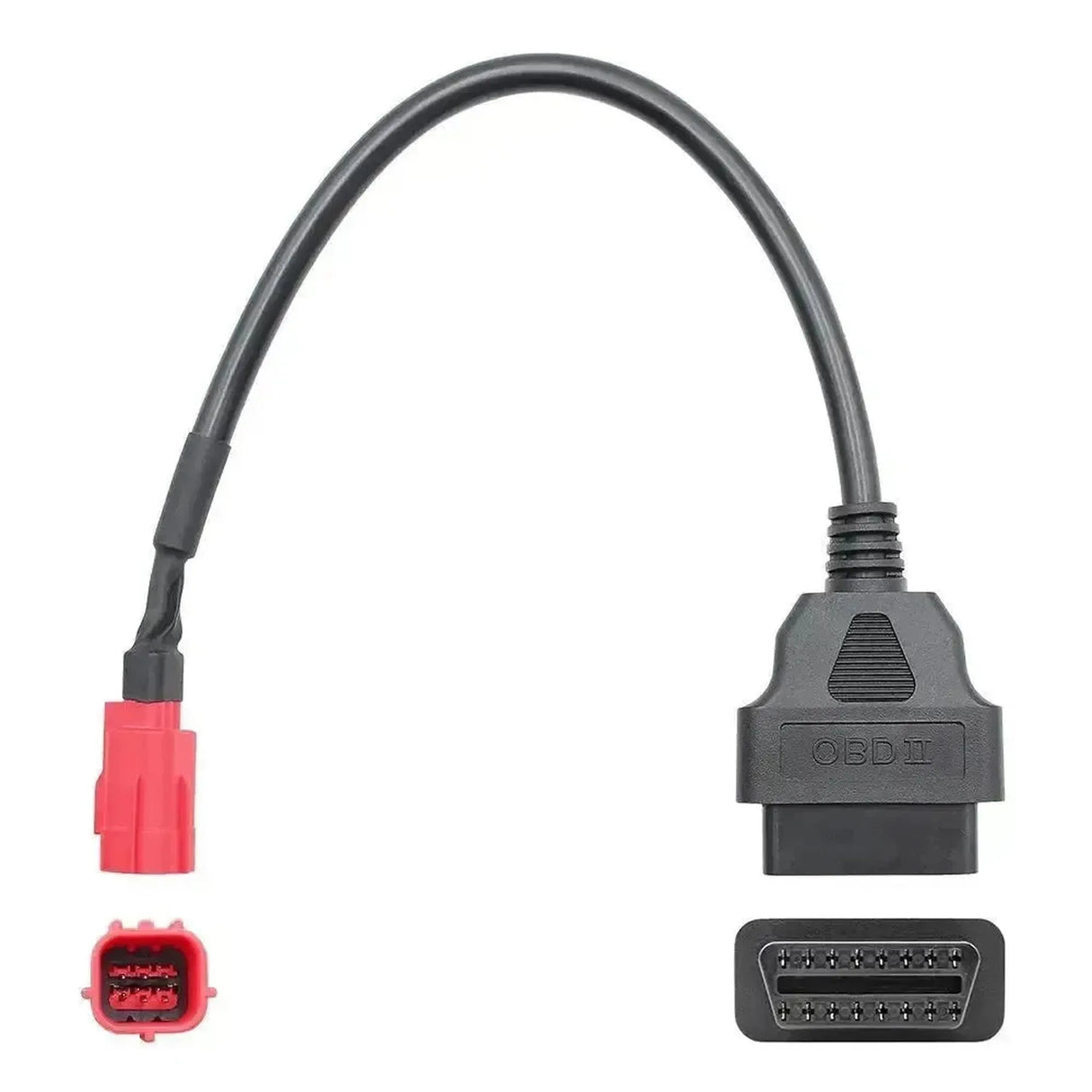

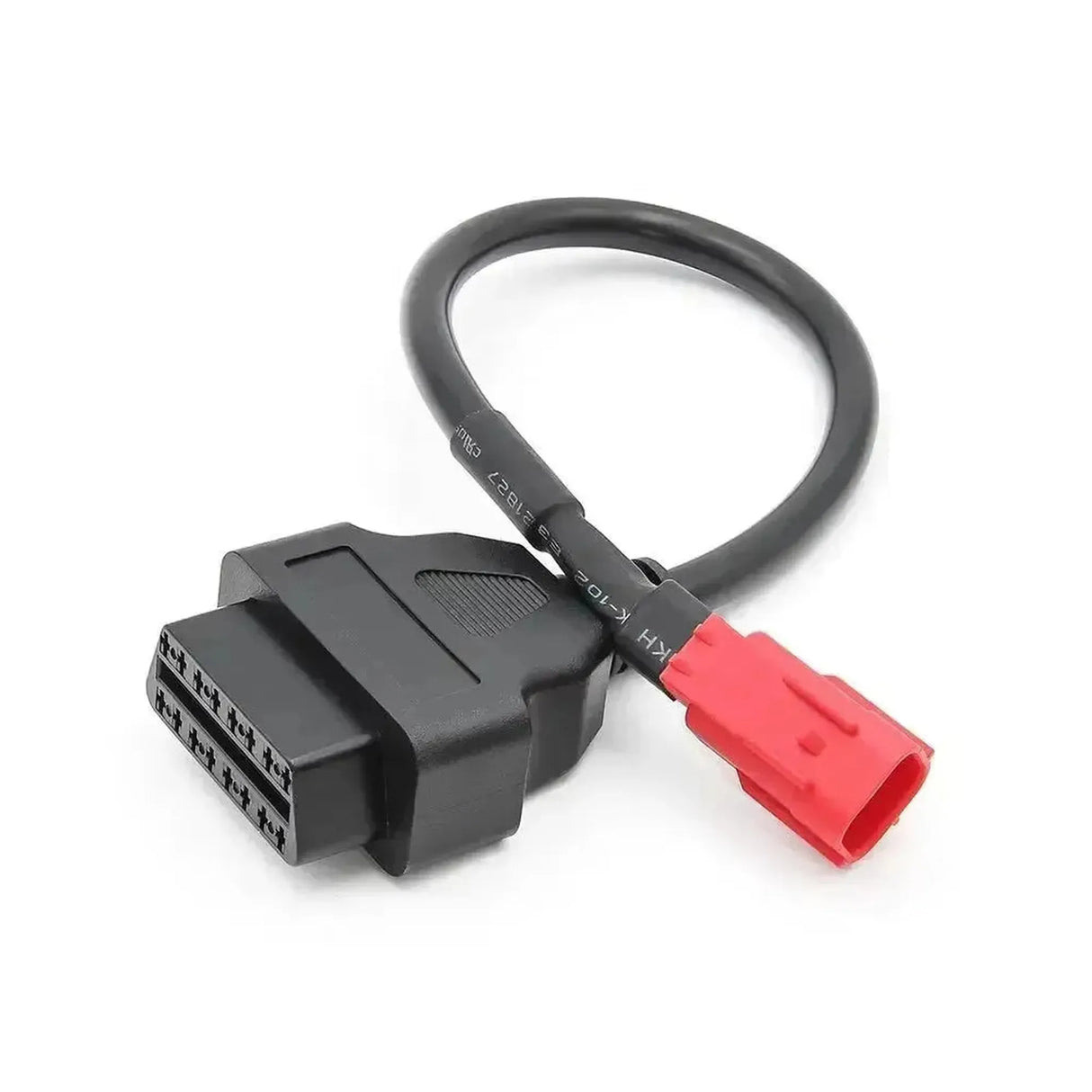

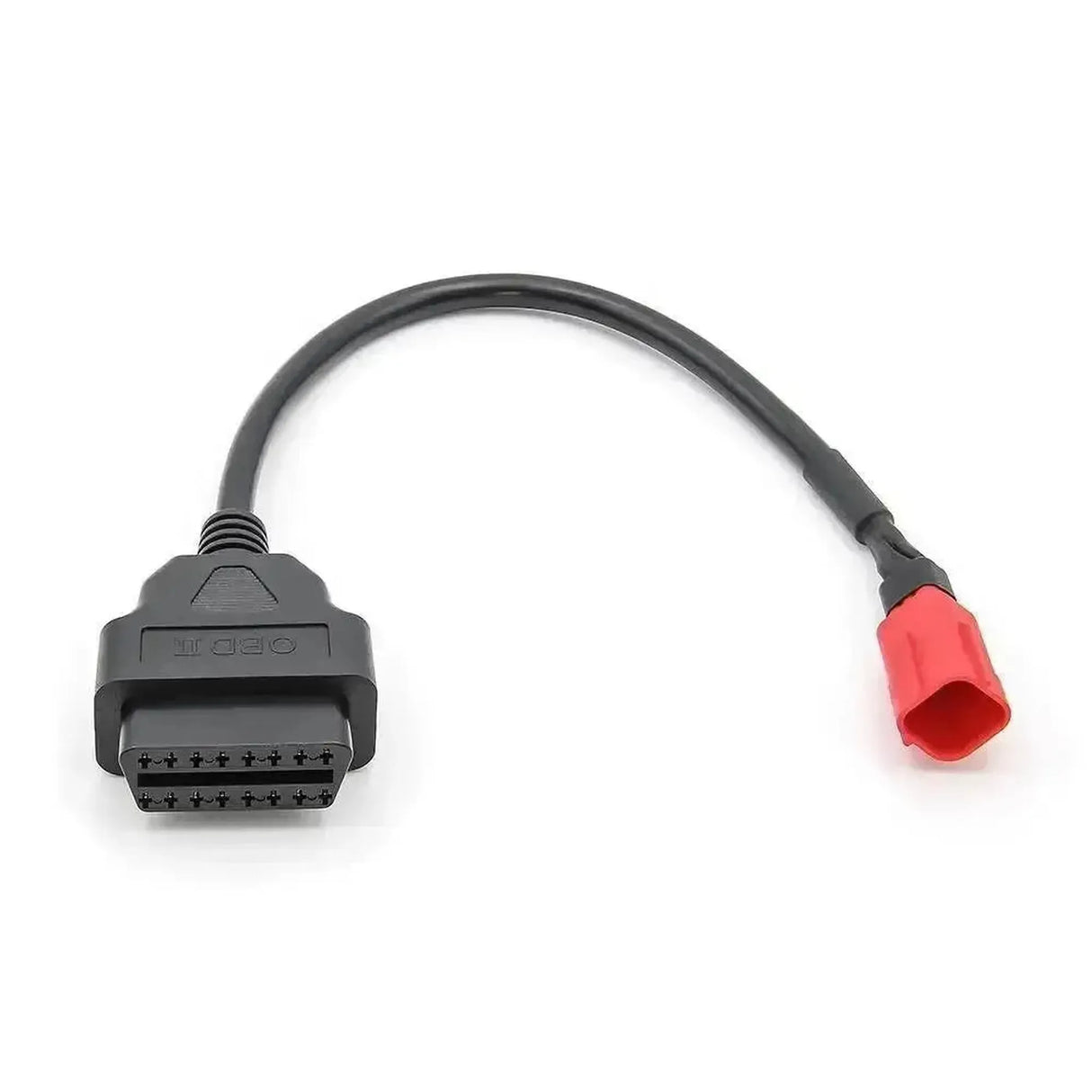

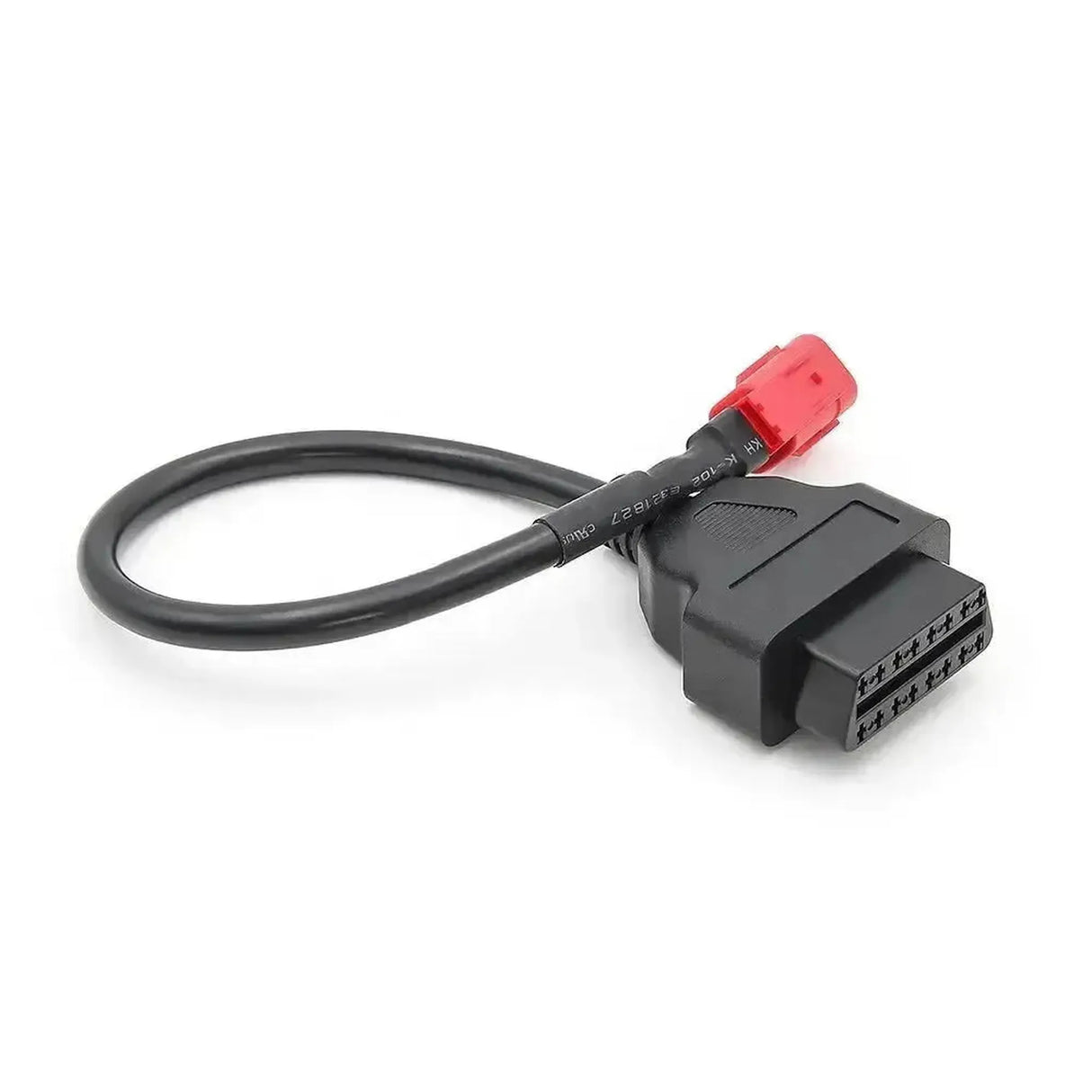

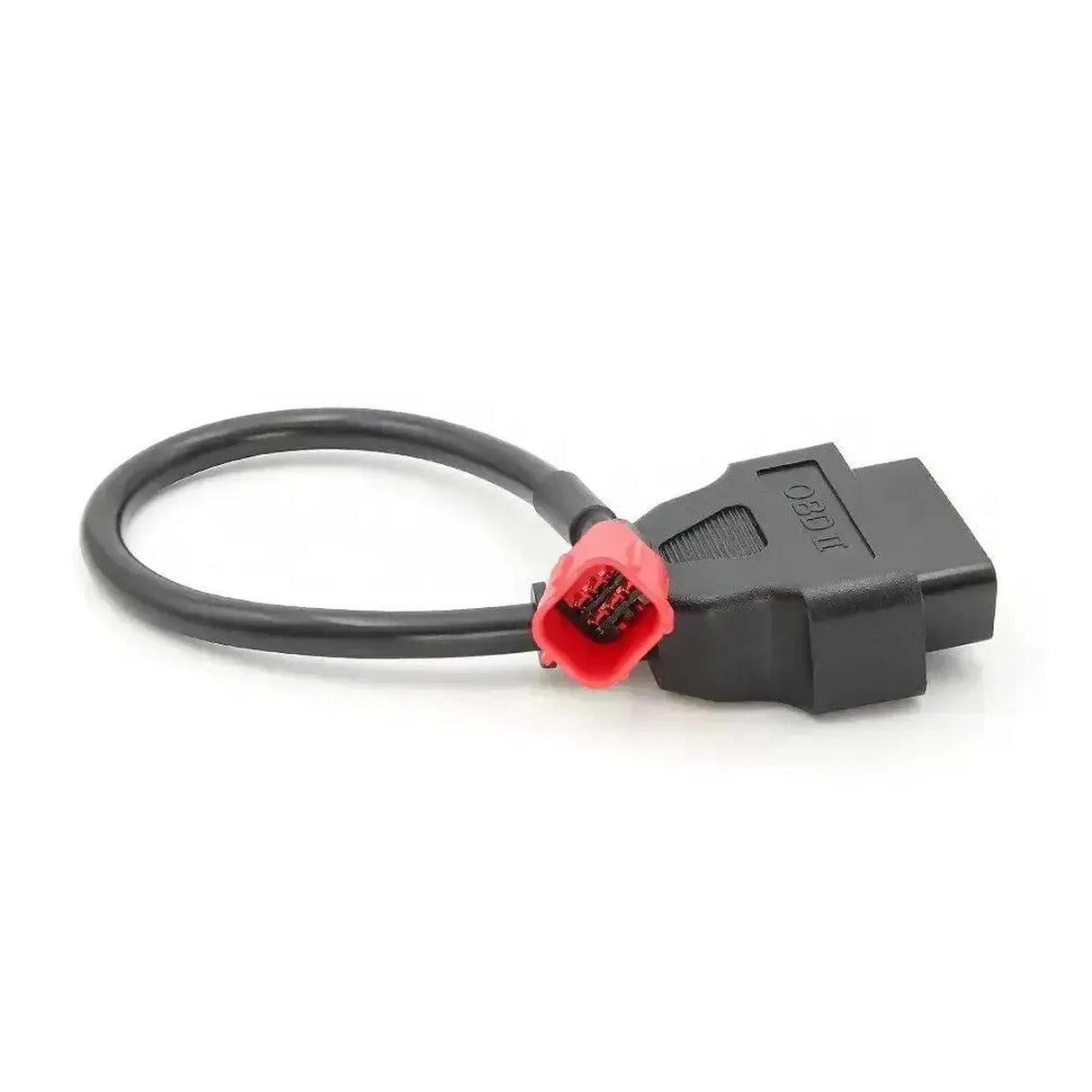

Deze verloopkabel verbindt de 6-pins Euro 5-diagnoseaansluiting van motorfietsen met een uitleesapparaat met een 16-pins OBD2-stekker. Deze aansluiting is vastgelegd in ISO 19689 en zit meestal onder het zadel of bij het instrumentenpaneel.

Motorfietsen die aan de Euro 5-norm voldoen, gebruiken deze gestandaardiseerde stekker in plaats van een merkeigen aansluiting. Met de kabel leest u foutcodes en live data uit, via CAN-bus of K-Line. De kabel zet de aansluiting alleen fysiek om. Het uitleesapparaat moet zelf de motorfietsdiagnose van het merk ondersteunen.

PLUSPUNTEN

✔Eén kabel voor meerdere merken, omdat de Euro 5-aansluiting volgens ISO 19689 is gestandaardiseerd.

✔Geschikt voor recente modellen van onder meer Honda en Yamaha vanaf ongeveer 2020.

✔De aansluiting levert accuspanning en massa, naast de CAN- en K-Line-signalen.

✔De kabel werkt passief: Hij heeft geen software of eigen elektronica nodig.

AANDACHTSPUNTEN

✕Uw uitleesapparaat moet de merkspecifieke diagnose via de Euro 5-aansluiting ondersteunen; de kabel zet geen protocollen om.

✕Een eenvoudige EOBD-codelezer voor personenauto's werkt niet via deze kabel.

✕Niet geschikt voor oudere modellen met een merkeigen aansluiting, zoals de Yamaha 4-pins of Honda 4-pins stekker.

✕Welke systemen u bereikt, verschilt per merk, model en uitleesapparaat.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen en motorrijders die motorfietsen met de Euro 5-aansluiting uitlezen.

Systemen die u kunt benaderen

Motormanagement: Injectie, ontsteking en gasklep.
ABS: Op modellen met ABS.
Overige modules: Afhankelijk van merk en model.

Wat u kunt doen

Foutcodes: Lezen en wissen per systeem.
Live data: Actuele sensorwaarden bekijken.
Voertuiginfo: Software- en ECU-gegevens opvragen.
Servicereset: Waar het uitleesapparaat dat biedt.

Zo gebruikt u hem

Aansluiting zoeken: Kijk onder het zadel of bij het dashboard.
Stekker controleren: Controleer of de aansluiting 6 pinnen heeft.
Aansluiten: Steek de 6-pins stekker van de kabel erin.
Uitleesapparaat koppelen: Sluit de 16-pins stekker aan.
Uitlezen: Zet het contact aan en kies merk en model.

Compatibele voertuigen en toepassingen

Bepalend is de 6-pins Euro 5-aansluiting volgens ISO 19689. Ook Suzuki, Kawasaki, KTM, Moto Guzzi, Piaggio en Vespa gebruiken deze aansluiting op hun Euro 5-modellen. Voorbeelden:

Honda:

CB500 en CBR500: Vanaf modeljaar 2021.
CB650: Vanaf modeljaar 2021.
CBR1000RR-R: Vanaf modeljaar 2020.
CRF1100 Africa Twin: Vanaf modeljaar 2020.
CMX1100 Rebel: Vanaf modeljaar 2021.

Yamaha:

YZF-R1: Vanaf modeljaar 2020.
MT-07 en MT-09: Vanaf modeljaar 2021.
Tracer 9: Vanaf modeljaar 2021.
TMAX: Vanaf modeljaar 2021.
XT700 Ténéré: Vanaf modeljaar 2021.
YZF-R7: Vanaf modeljaar 2021.

💡

Goed om te weten: De Euro 5-aansluiting is een 6-pins stekker die meestal onder het zadel of bij het instrumentenpaneel zit. Heeft uw motorfiets een stekker met 3 of 4 pinnen, dan heeft u een merkspecifieke kabel nodig.

Verpakkingsinhoud

1x Euro-V 6-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets

Technische specificaties

Algemeen

Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk: AsTools
Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product: Verloopkabel

Aansluitingen

De stekker die in de diagnosepoort van het voertuig of de machine gaat. Die moet precies passen.Aansluiting voertuigzijde: 6-pins Euro 5 (ISO 19689)
De stekker aan de kant van je diagnoseapparaat of interface. Meestal een 16-pins OBD2-stekker.Aansluiting apparaatzijde: 16-pins OBD2 (J1962)
Via welke datalijnen de kabel signalen doorgeeft. Het voertuig en de tester moeten dezelfde manier van communiceren gebruiken.Communicatie: K-line
CAN-bus
