Jaltest  |  SKU: JDC556A / 5.49.1

Jaltest (JDC556A) | Hyundai Robex 4-pins OBD – 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine

€219,95 incl.
€181,78 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

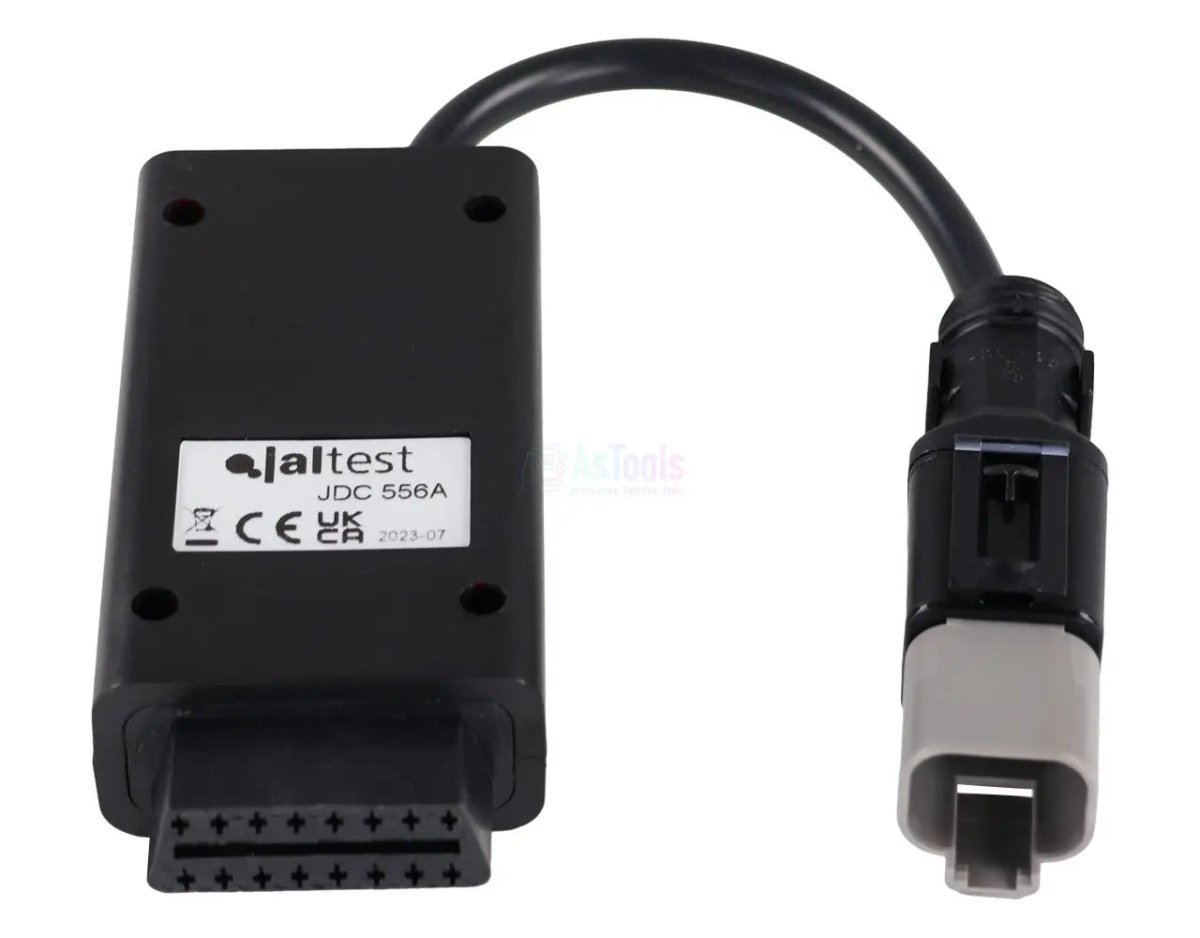

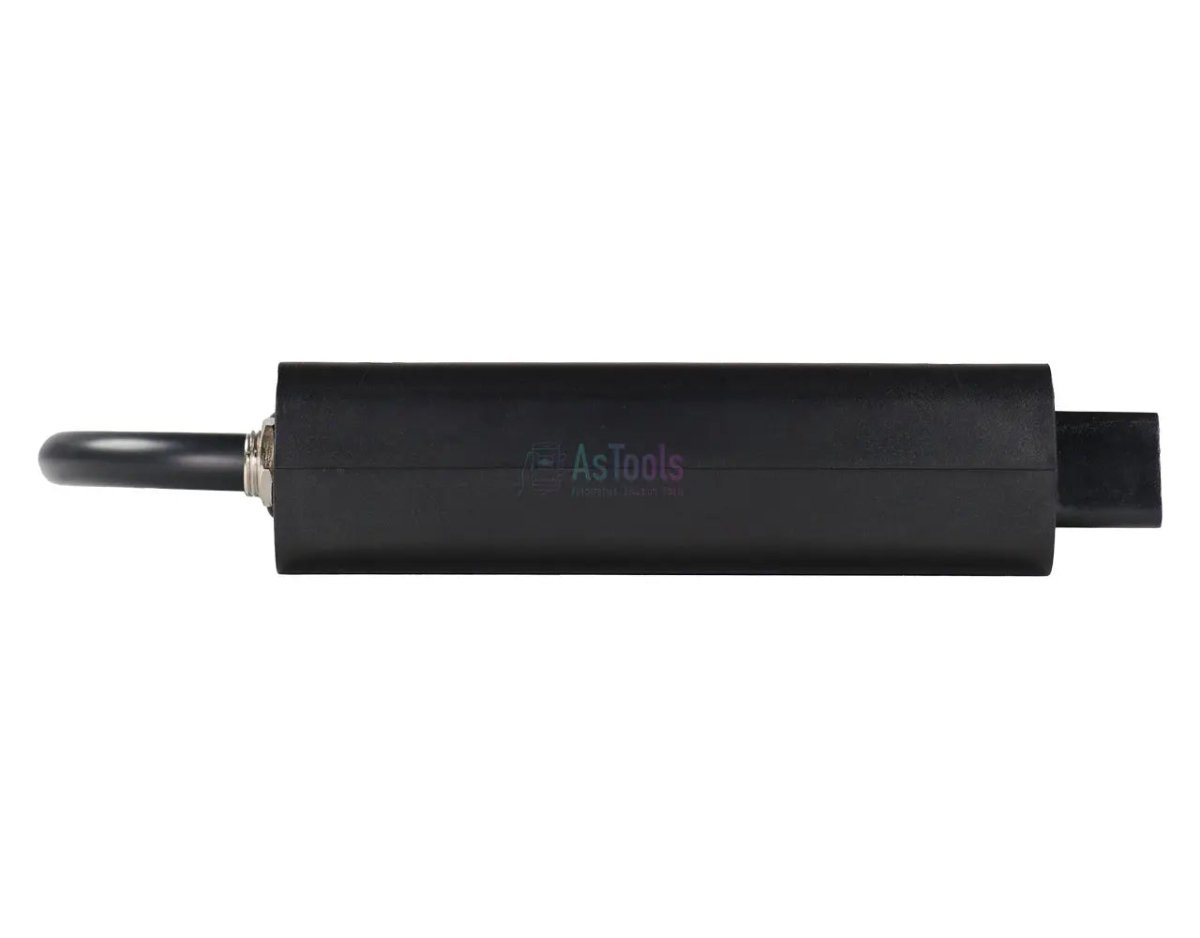

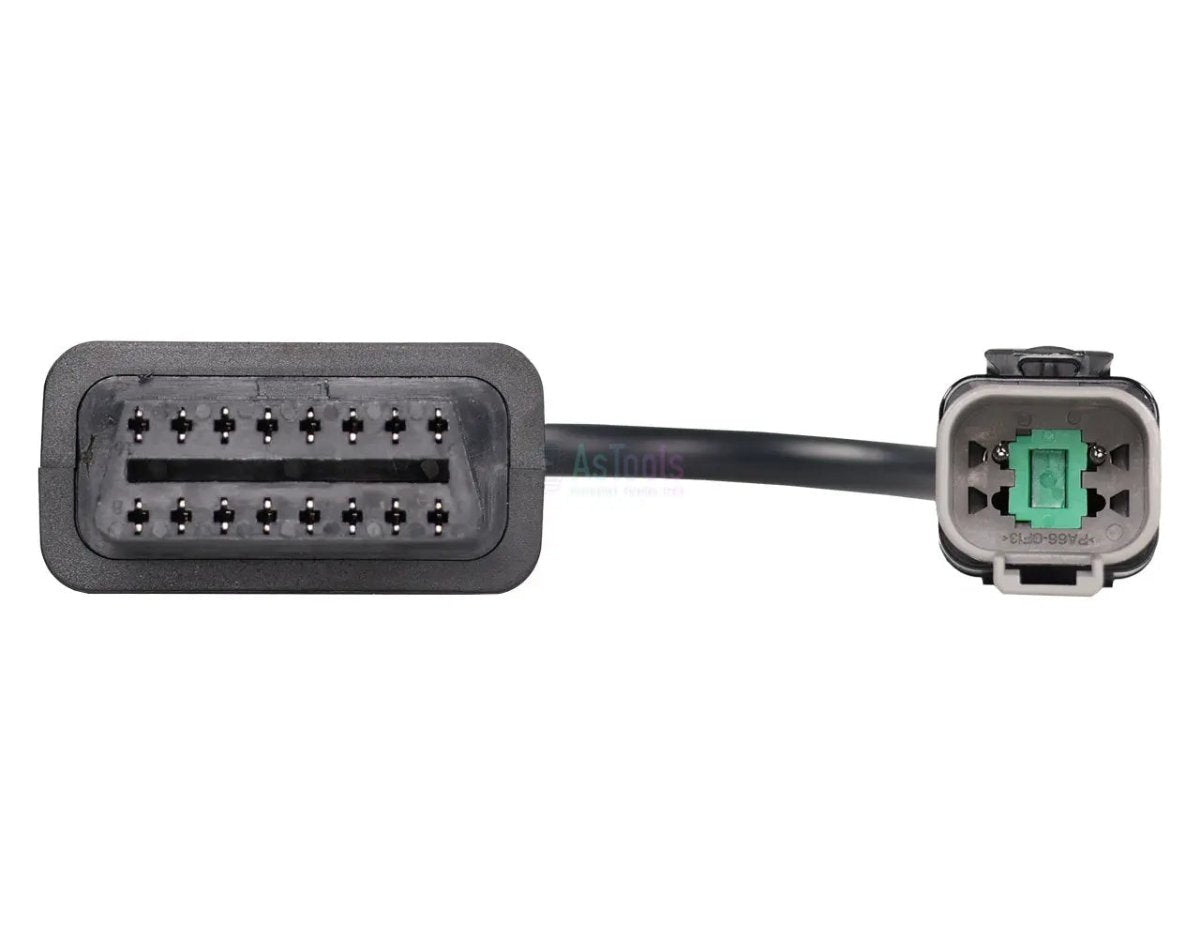

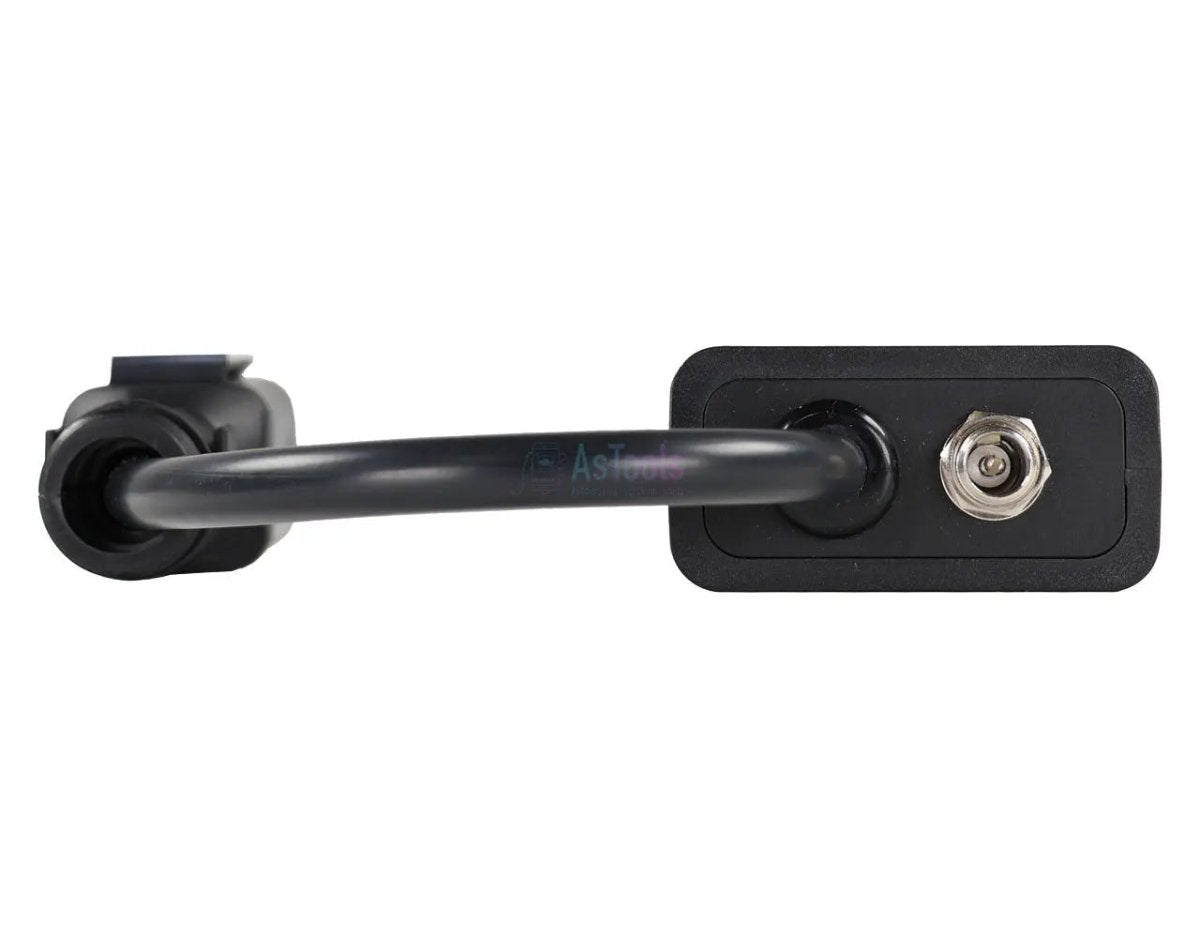

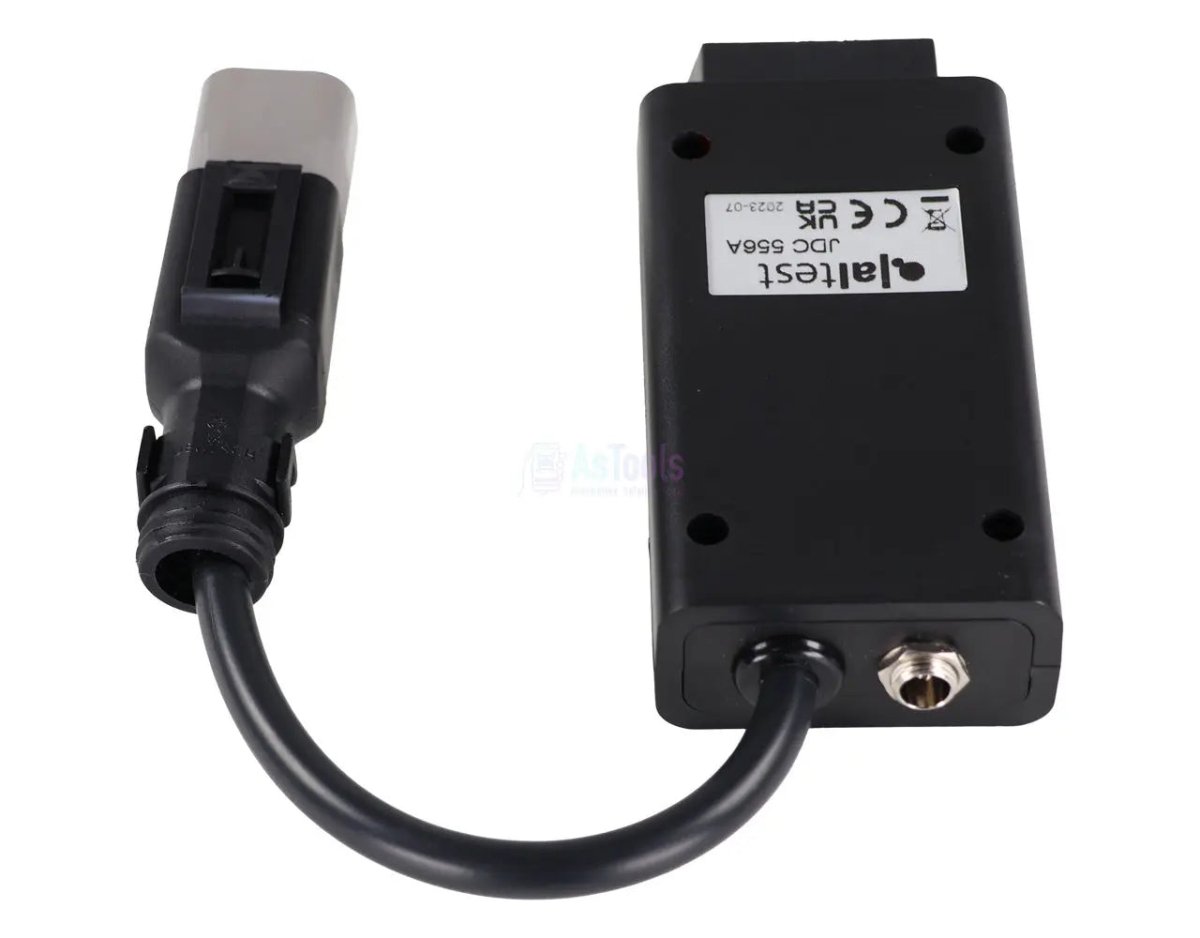

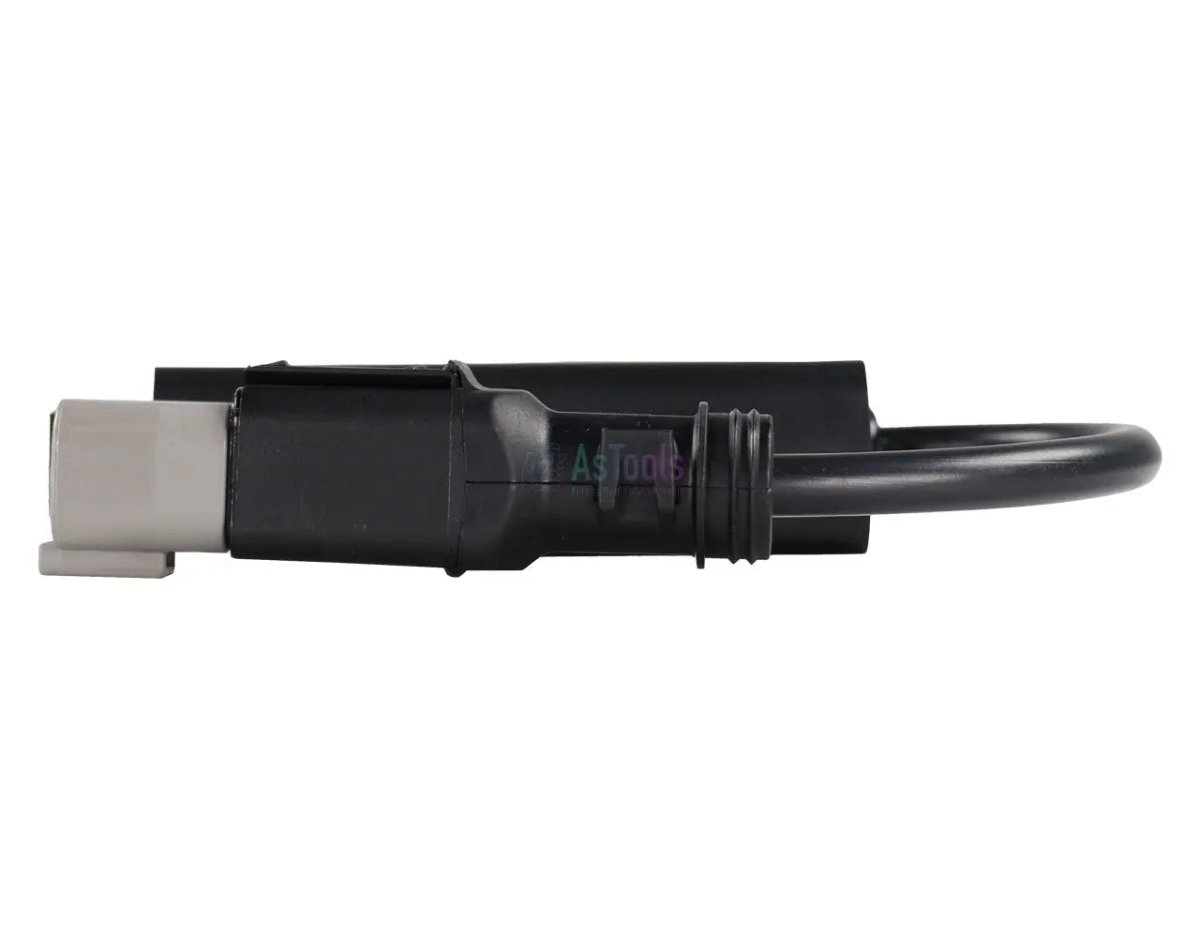

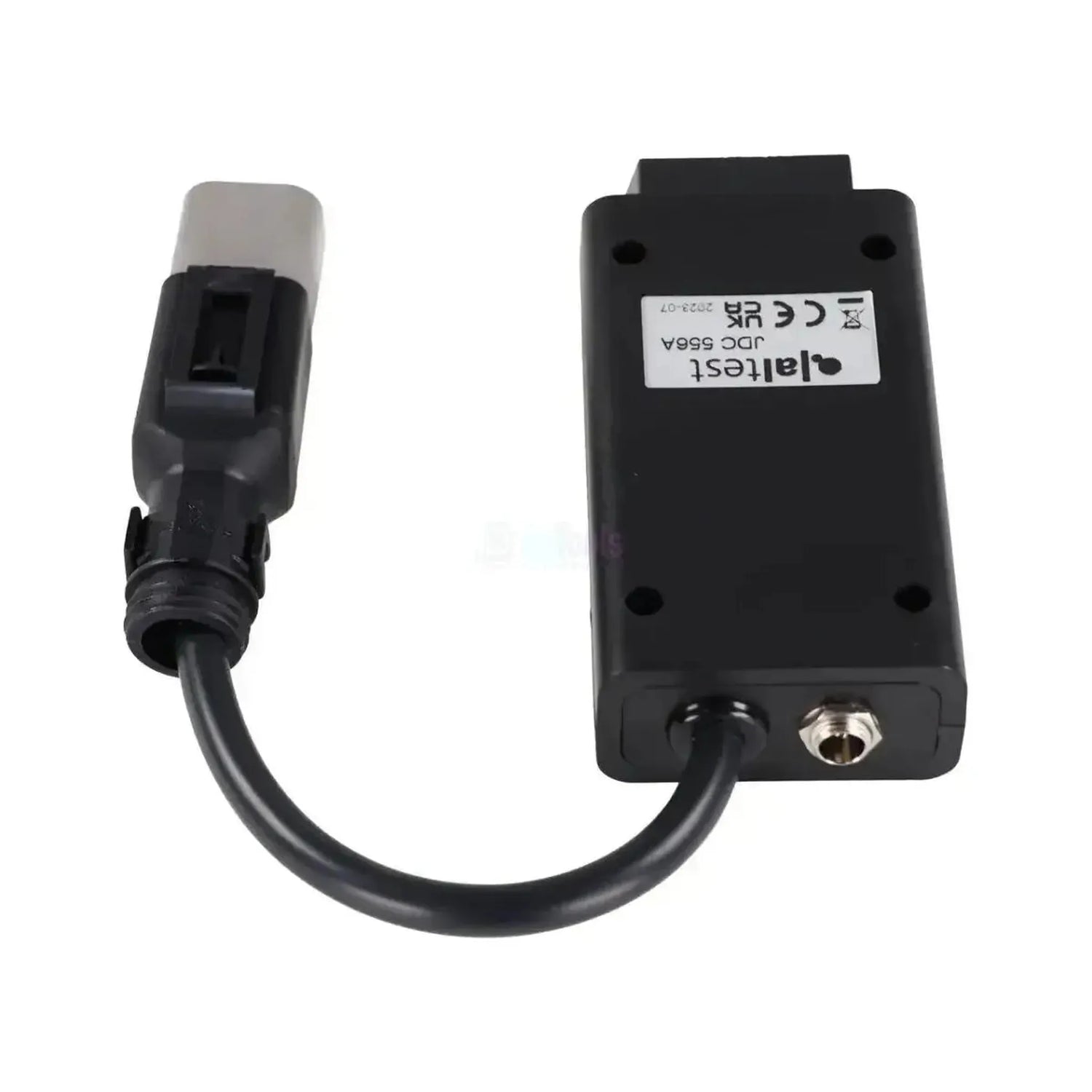

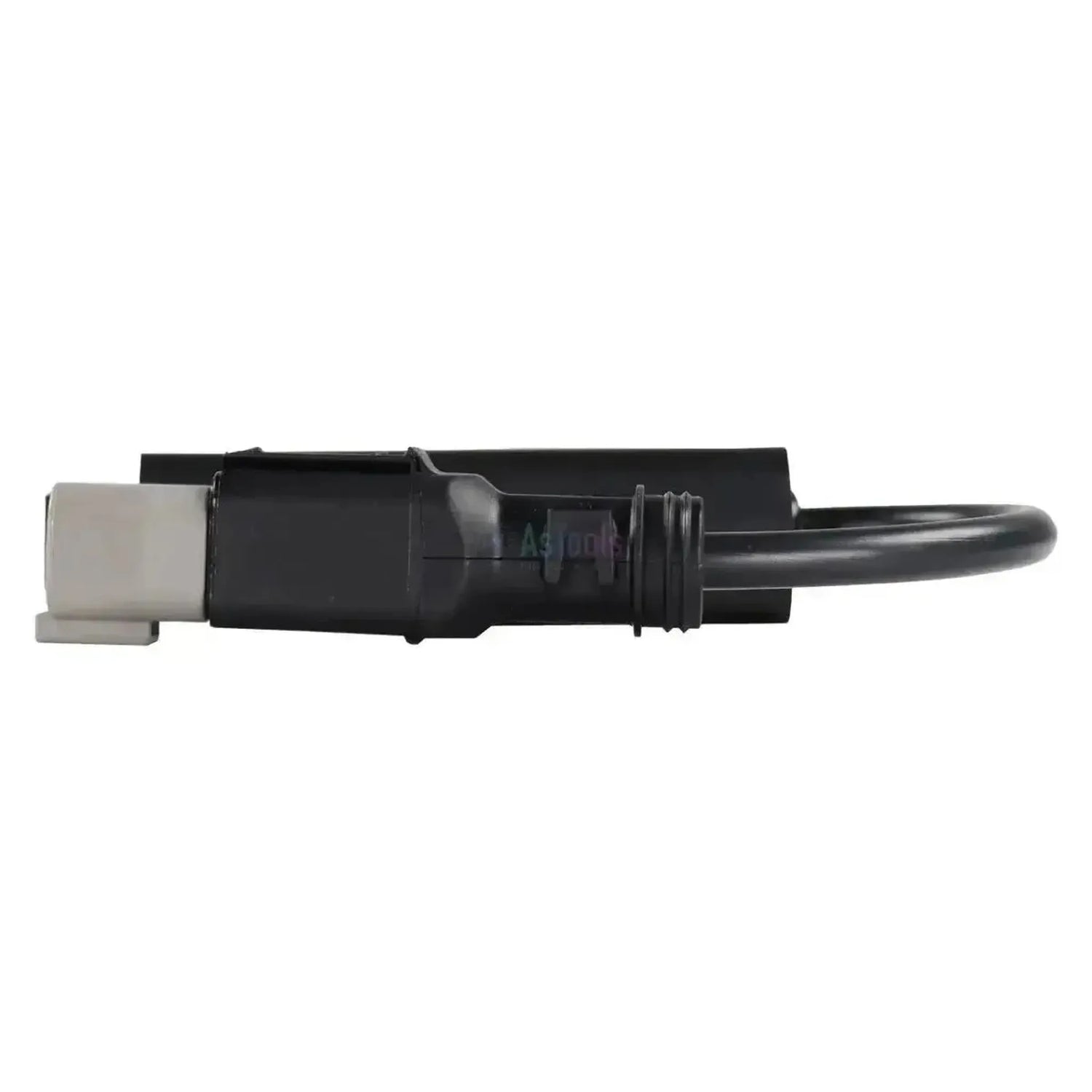

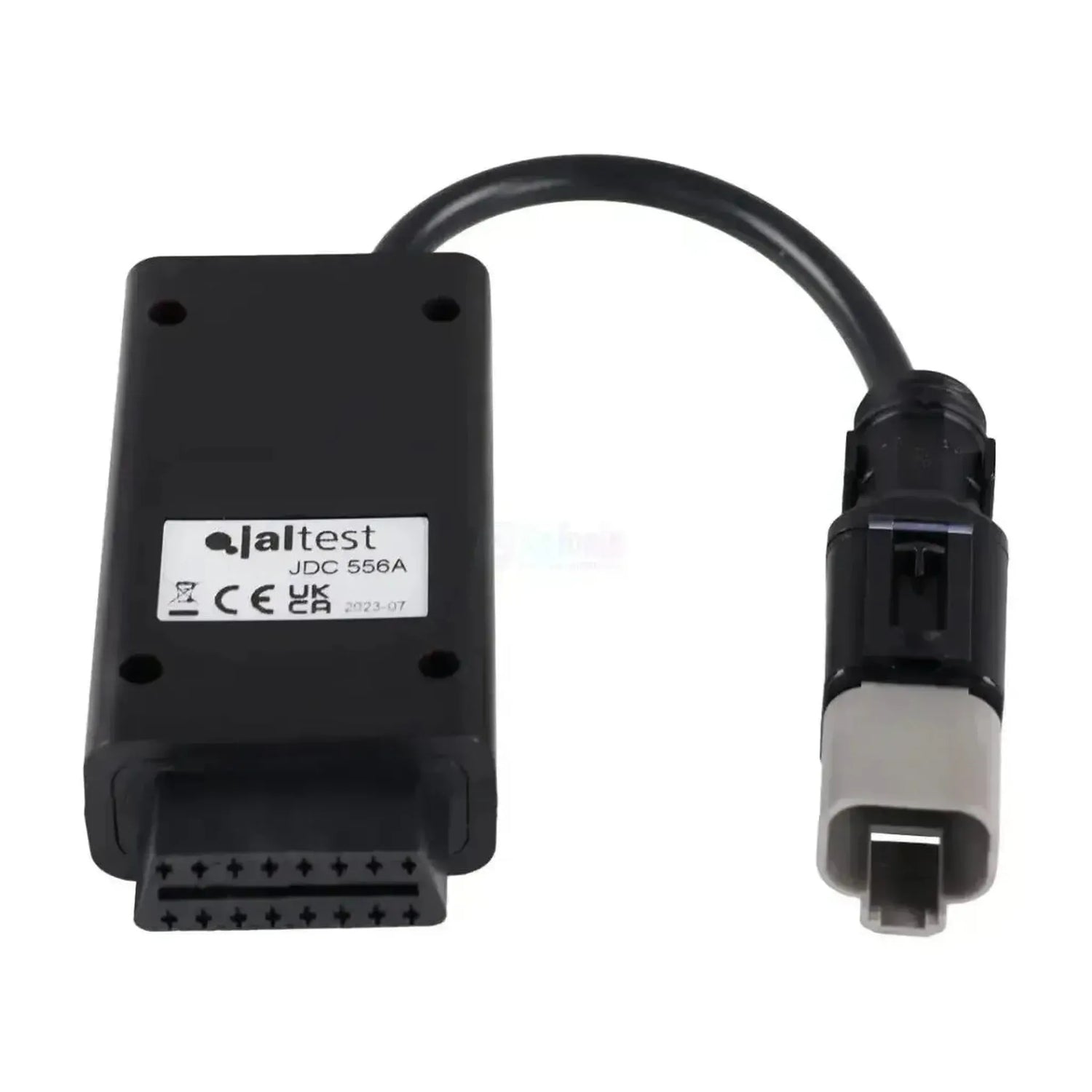

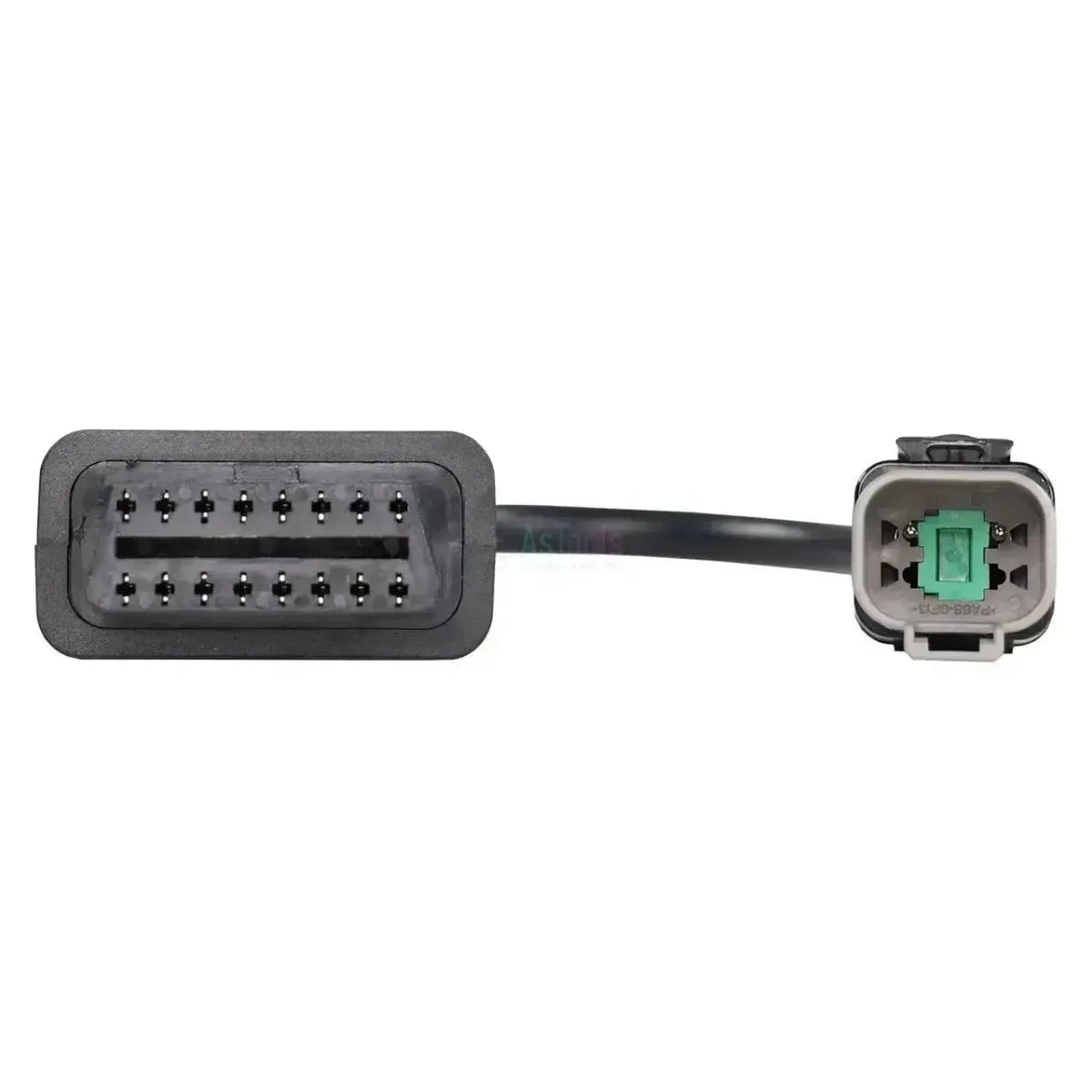

De Jaltest JDC556A is de kabel die de merkeigen 4-pins diagnosestekker van de Hyundai CE 7-serie — de Robex-7 graafmachines en wielladers — omzet naar de standaard 16-pins OBD2-aansluiting. Aan de machinezijde zit de 4-pins connector, die in de cabine wordt aangesloten, en aan de andere zijde de 16-pins OBD2-stekker voor uw Jaltest-diagnosekabel. Hyundai heeft zijn bouwmachines per modelgeneratie van een eigen diagnosestekker voorzien.

Met deze verbinding leest de Jaltest-apparatuur op de 7-serie de centrale machinecomputer MCM (7 Series) uit, waar de machinefuncties en het foutgeheugen samenkomen, en — afhankelijk van de machine — de ECM Cummins-motorregeling in zowel de SAE J1708- als de SAE J1939-uitvoering. Voor bouwmachines is nooit een verplichte diagnoseaansluiting voorgeschreven, waardoor deze stekker in gebruik blijft zolang de machine hem heeft. De kabel valt onder Jaltest OHW (Off-Highway machines).

PLUSPUNTEN

✔Bereikt de MCM (7 Series), de centrale machinecomputer waar Jaltest de diagnose van de Robex-7 op uitvoert.
✔Naast foutcodes ook meetwaarden en onderhoudsgegevens van de machine.
✔Op machines met Cummins-motor staat ook de ECM Cummins in de dekking, zowel de SAE J1708- als de SAE J1939-uitvoering.
✔Blijft bruikbaar zolang de machine deze stekker heeft: Voor bouwmachines is nooit een verplichte diagnoseaansluiting voorgeschreven.

AANDACHTSPUNTEN

✕Alleen voor de 4-pins aansluiting van de 7-serie; de Hyundai CE 9-serie gebruikt een 9-pins stekker en een andere kabel.
✕Welke regeleenheden aanwezig zijn, verschilt per machine: Niet elke Robex-7 heeft naast de MCM ook een uitleesbare motorregeling.
✕De MCM (9 Series) van de latere Hyundai-generatie staat in dezelfde dekking, maar heeft een eigen 9-pins aansluiting.
✕Vereist een Jaltest Link met geldige OHW-licentie; de kabel voegt zelf geen dekking toe.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de machine. Welke systemen aanwezig zijn, verschilt per model en uitvoering.

Regeleenheden die u kunt benaderen

  • MCM (7 Series), Body computer: De centrale machinecomputer van de Robex-7 generatie, waar de machinefuncties en het foutgeheugen samenkomen.
  • ECM Cummins SAE J1708, Engine Control Module: De Cummins-motorregeling met de oudere J1708-databus.
  • ECM Cummins SAE J1939, Engine Control Module: De Cummins-motorregeling met de nieuwere J1939-CAN-bus.

Wat u kunt doen

  • Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met omschrijving van de gedetecteerde storing.
  • Meetwaarden bekijken: De actuele waarden van de sensoren die op de regeleenheid zijn aangesloten, in cijfers en in grafiek.
  • Onderhoud bijhouden: De onderhoudsintervallen en uitgevoerde werkzaamheden, met een servicerapport.
  • Aanvullende acties uitvoeren: De extra procedures die Jaltest per regeleenheid aanbiedt, voor zover die voor het systeem beschikbaar zijn.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Hyundai CE 7-serie machine met de 4-pins diagnoseaansluiting. Onderstaande modellen voert Jaltest OHW in de dekking; welke aansluiting er bij u in de cabine zit, controleert u ter plekke.

Hyundai Robex (CE 7-serie):

  • R140LC-7 rupsgraafmachine: (ca. 2002 - 2007)
  • R210LC-7 rupsgraafmachine: (ca. 2002 - 2007)
  • R290LC-7 rupsgraafmachine: (ca. 2002 - 2007)
  • R55-7 minigraafmachine: (ca. 2005 - 2008)
  • R80-7 graafmachine: (ca. 2006 - 2008)
  • R170W-7 mobiele graafmachine: (ca. 2004 - 2007)
  • R200W-7 mobiele graafmachine: (ca. 2004 - 2008)
  • HL740-7 wiellader: (ca. 2004 - 2007)
💡
Goed om te weten: De 4-pins aansluiting zit in de cabine. Voor bouwmachines geldt geen OBD-verplichting; de grens loopt hier via de modelgeneratie (7-serie tegenover 9-serie), niet via het bouwjaar. Controleer daarom eerst welke aansluiting op uw machine zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC556A) | Hyundai Robex 4-pins OBD – 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine

Technische specificaties

Specificatie Omschrijving
Merk Jaltest (Cojali)
Referentienummer JDC556A
Type Verloopkabel
Toepassing Hyundai CE 7-serie (Robex-7) graaf- en laadmachines
Aansluiting voertuigzijde 4-pins OBD
Aansluiting interfacezijde 16-pins OBD2
Regeleenheden MCM (7 Series), ECM Cummins SAE J1708 en ECM Cummins SAE J1939
Segment Terrein- en Bouwmachine
Jaltest-module Jaltest OHW (Off-Highway machines)
Nodig om te gebruiken Jaltest Link met geldige softwarelicentie
