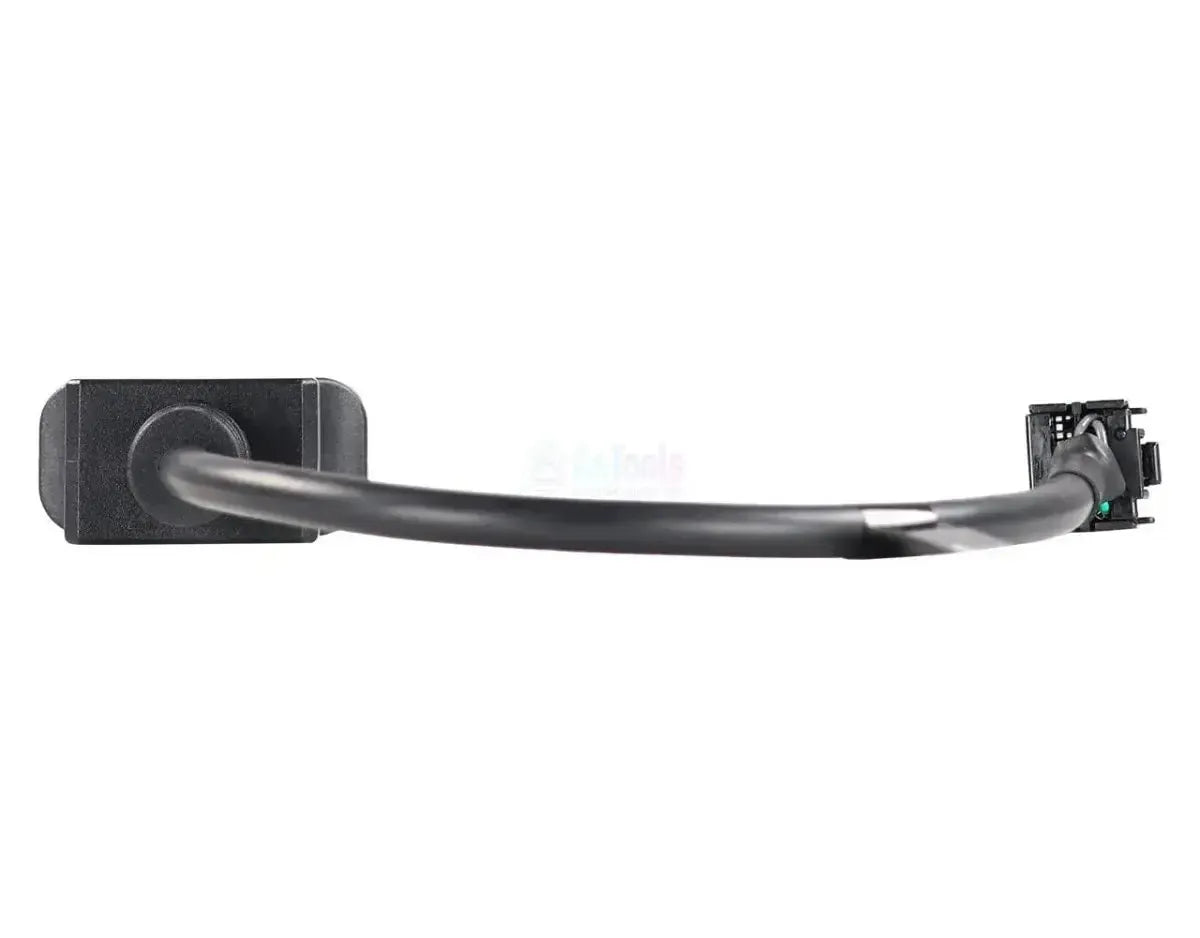

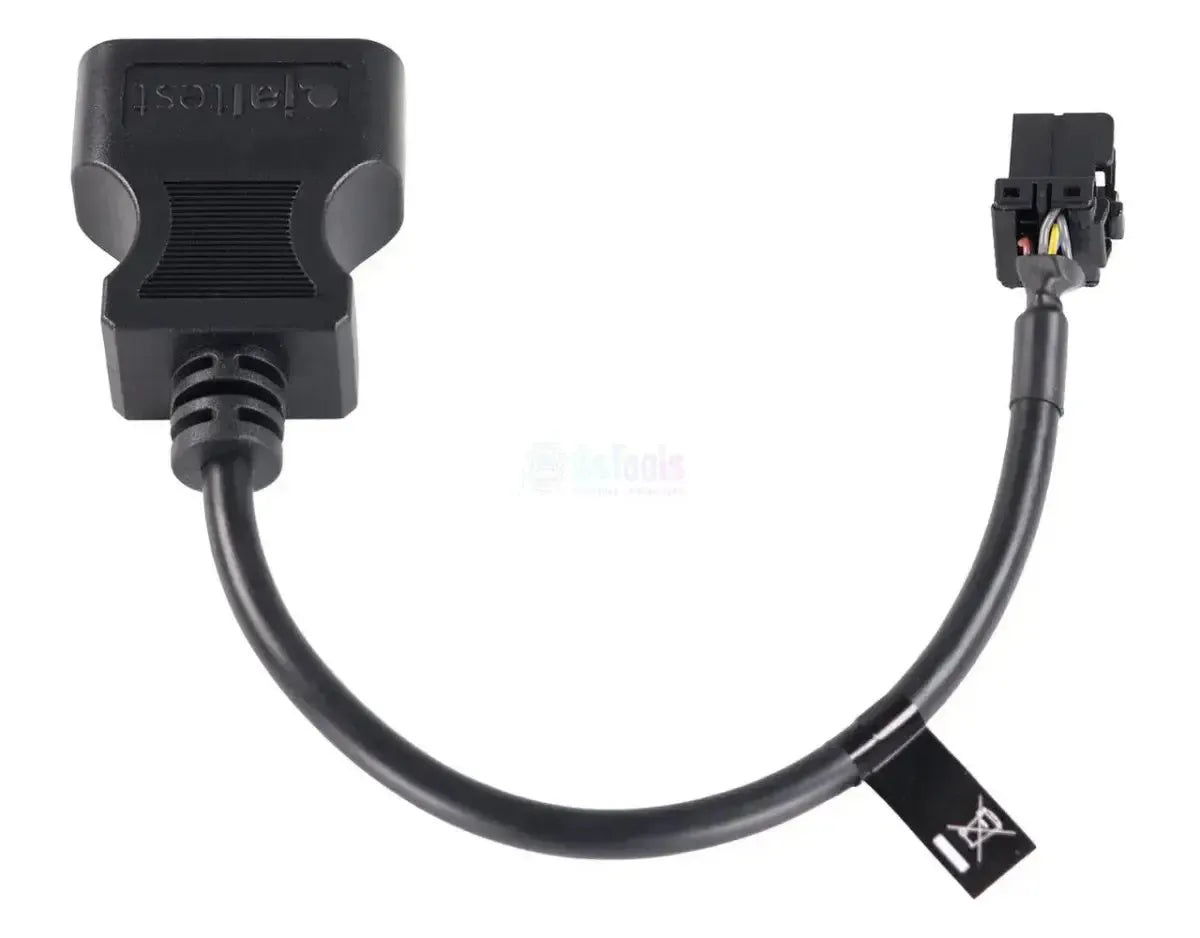

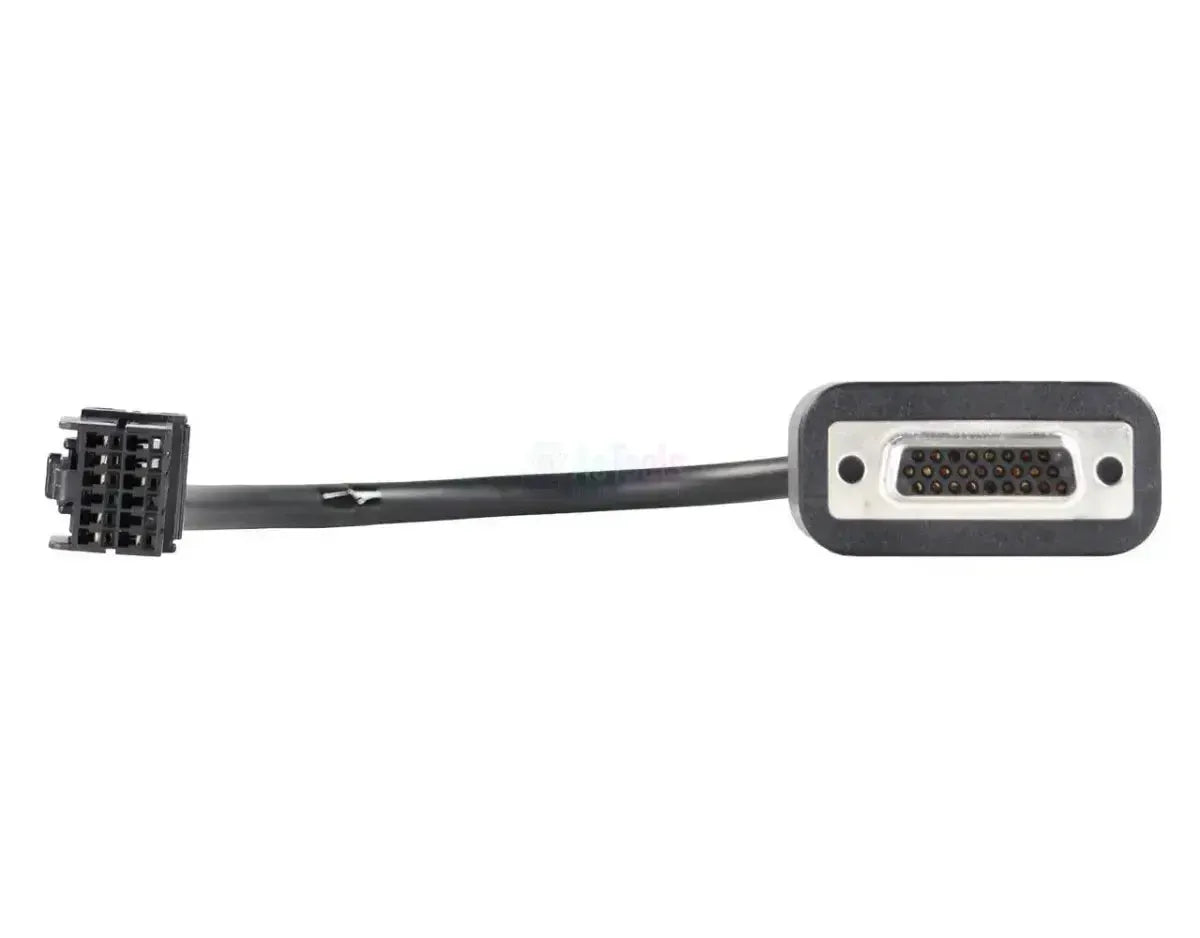

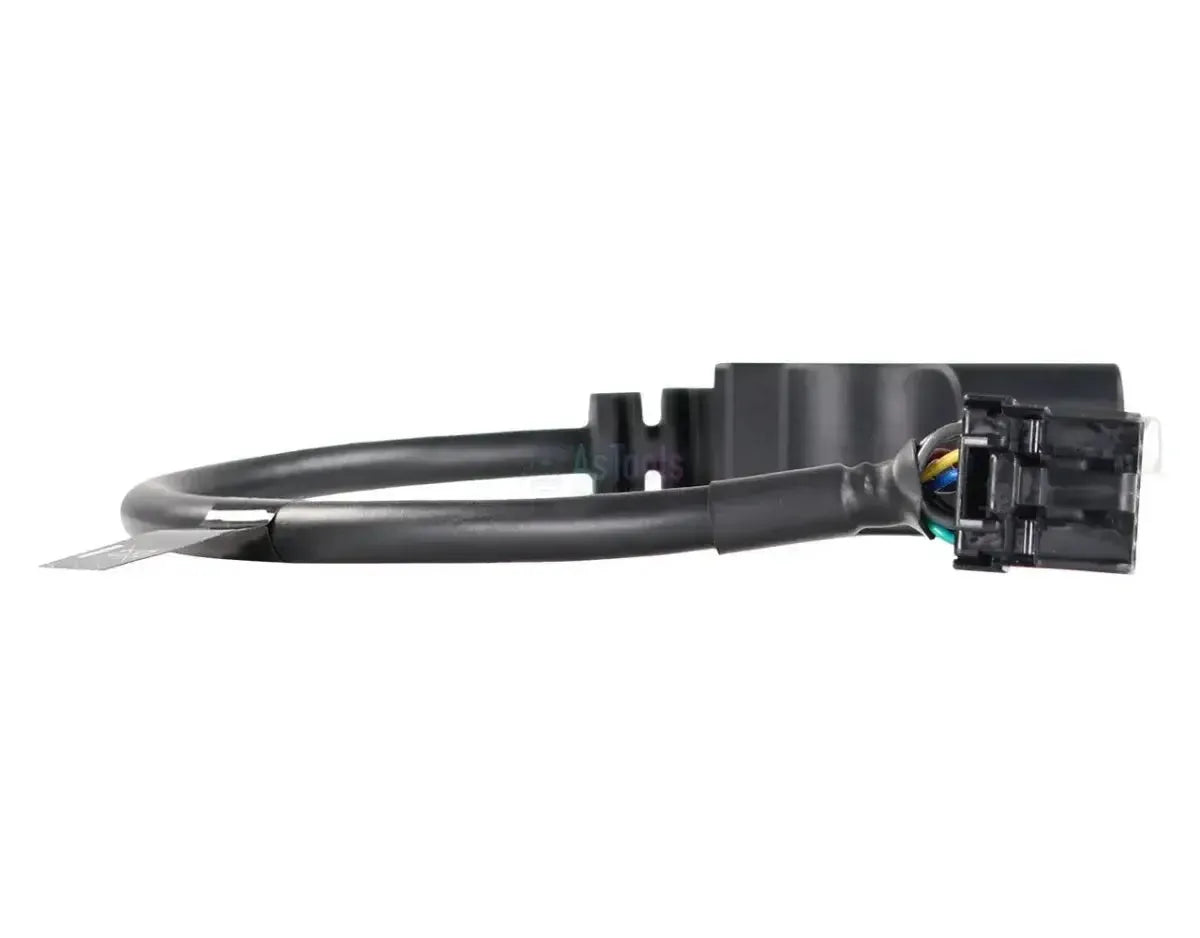

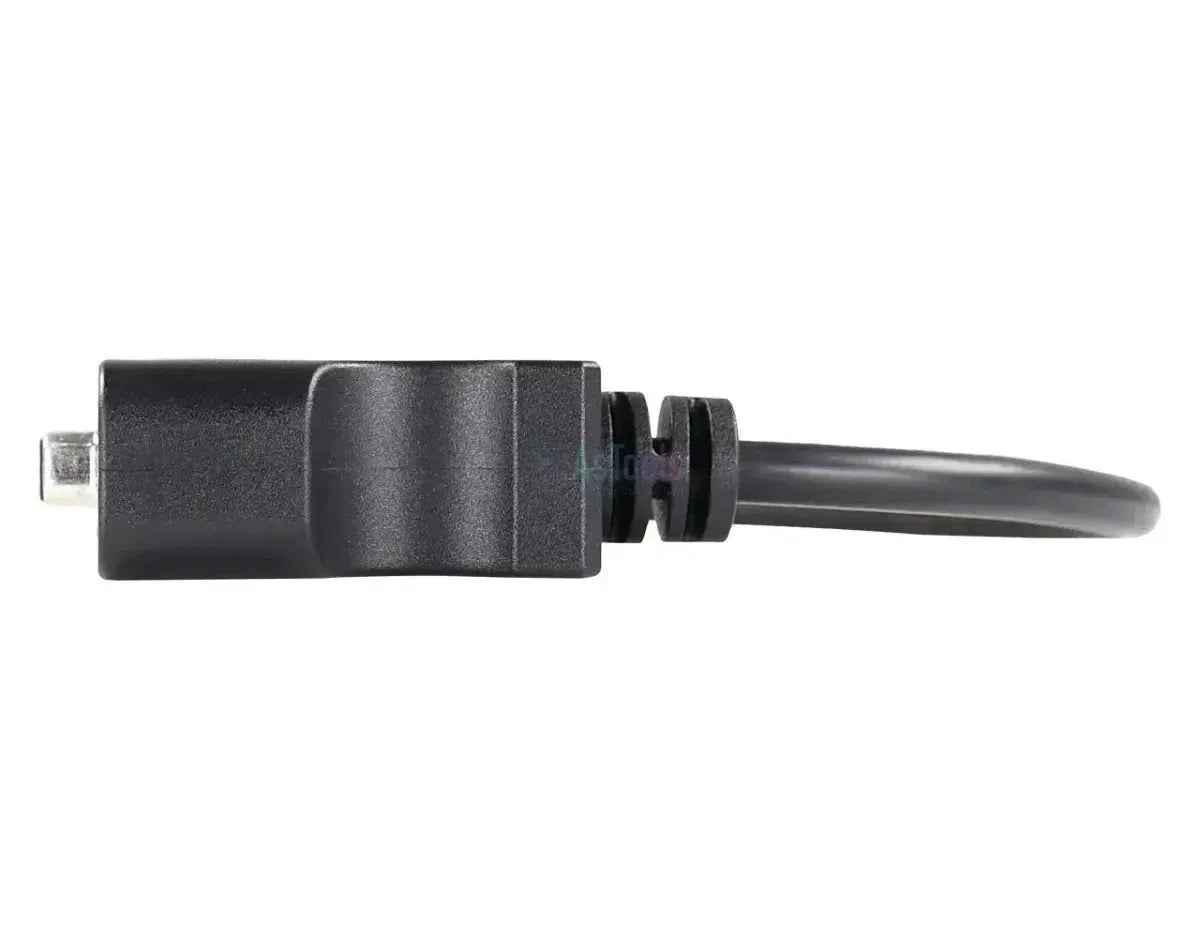

De Jaltest JDC565.9 verbindt de 12-pins diagnoseaansluiting van de heftrucks die Mitsubishi en Caterpillar onder hun programma voor intern transport voeren, met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit de 12-pins stekker, in of onder de bestuurdersplaats; aan de interfacezijde de OBD2-behuizing. De kabel meet 30 cm en is opgegeven voor de Jaltest Link V9. Beide merken delen deze aansluiting, waardoor één kabel voor allebei volstaat.
Zodra de verbinding staat, opent de kabel de diagnoselijn naar de regeleenheden van de truck. De Jaltest-software bereikt de centrale computer VCM4, VCM6 en VCM15DN en het instrumentenpaneel MP, en op de zwaardere uitvoeringen ook de motorregelingen 1204E en 1204F met de uitlaatgasnabehandeling SCR/DEF. Wat u aantreft verschilt sterk per model: Op de lichtere trucks blijft het bij de centrale computer en het instrumentenpaneel, terwijl de zware uitvoeringen er de motorregeling bij hebben. De kabel valt onder Jaltest MHE.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de heftruck. Welke systemen aanwezig zijn, verschilt per model en per uitvoering. Onderstaande eenheden komen uit de Jaltest MHE-dekking voor Mitsubishi en Caterpillar.
Regeleenheden die u kunt benaderen
- VCM4, VCM6 en VCM15DN, centrale computer: De machinecomputer van de truck, met foutcodes, meetwaarden, gegevens van de regeleenheid en onderhoud.
- MP, instrumentenpaneel: Foutcodes, meetwaarden en gegevens van de regeleenheid; de onderhoudsfunctie staat hier niet in de tabel.
- 1204E (J1939) en 1204F (J1939), motorregeling: Op de zware uitvoeringen, met foutcodes, meetwaarden, gegevens van de regeleenheid en onderhoud; bij de 1204F J1939 ook aanvullende acties.
- 1204F (PDL), motorregeling: Foutcodes, meetwaarden en gegevens van de regeleenheid, zonder onderhoud.
- SCR/DEF, uitlaatgasnabehandeling: Foutcodes, meetwaarden en gegevens van de regeleenheid.
Wat u kunt doen
- Foutcodes lezen: Het foutgeheugen van de aangesloten regeleenheden uitlezen, met omschrijving van de storing.
- Meetwaarden bekijken: De actuele sensorwaarden per regeleenheid, met de mogelijkheid alarmgrenzen in te stellen.
- Onderhoud raadplegen: De onderhoudsintervallen en de uit te voeren werkzaamheden, bij de centrale computer en de motorregeling.
- Aanvullende acties uitvoeren: Alleen bij de motorregeling 1204F in de J1939-uitvoering.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op elke Mitsubishi- of Caterpillar-machine met de 12-pins diagnoseaansluiting. Onderstaande series voert Jaltest in de MHE-dekking; het aantal penposities in de stekker telt u aan de bestuurdersplaats zelf na.
Mitsubishi (afbakening):
- FB-serie: elektrische heftrucks, onder meer FB13(C)PN(T), FB14(C)N2(T), FB15(C)PN(T), FB16(C)N(T) en de FB20K tot en met FB35K
- FD-serie: dieselheftrucks, onder meer FD15N, FD20N, FD40N, FD50(C)N, FD70N(M) en FD100N2
- FG- en FGC-serie: gasheftrucks, onder meer FG15N, FG20N, FG40N, FG50(C)N, FGC15N en FGC35K
Caterpillar (afbakening):
- Heftrucks: de C-, P-, E-, DP-, EP-, GC- en GP-series
- Verreikers: de TH- en TL-series
Verpakkingsinhoud
- 1x Jaltest (JDC565.9) | Mitsubishi/Caterpillar 12-pins OBD – 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC565.9 |
| Type | Verloopkabel |
| Toepassing | Mitsubishi- en Caterpillar-heftrucks |
| Lengte | 30 cm |
| Interface | Jaltest Link V9 |
| Aansluiting machinezijde | 12-pins OBD |
| Aansluiting interfacezijde | 16-pins OBD2 |
| Regeleenheden | VCM4, VCM6 en VCM15DN (centrale computer), MP (instrumentenpaneel), 1204E en 1204F (motorregeling), SCR/DEF |
| Segment | Hef- en Hijswerktuigen |
| Jaltest-module | Jaltest MHE |
