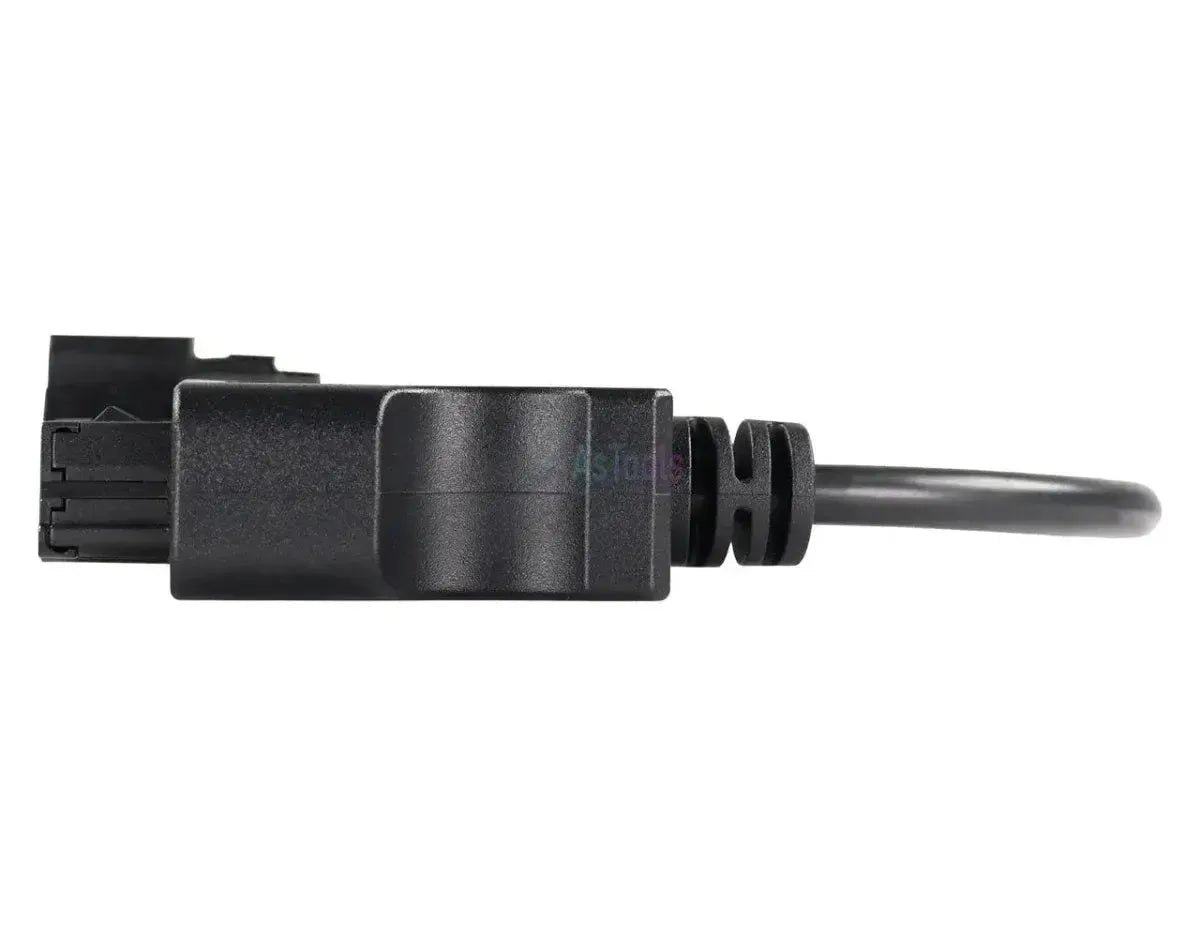

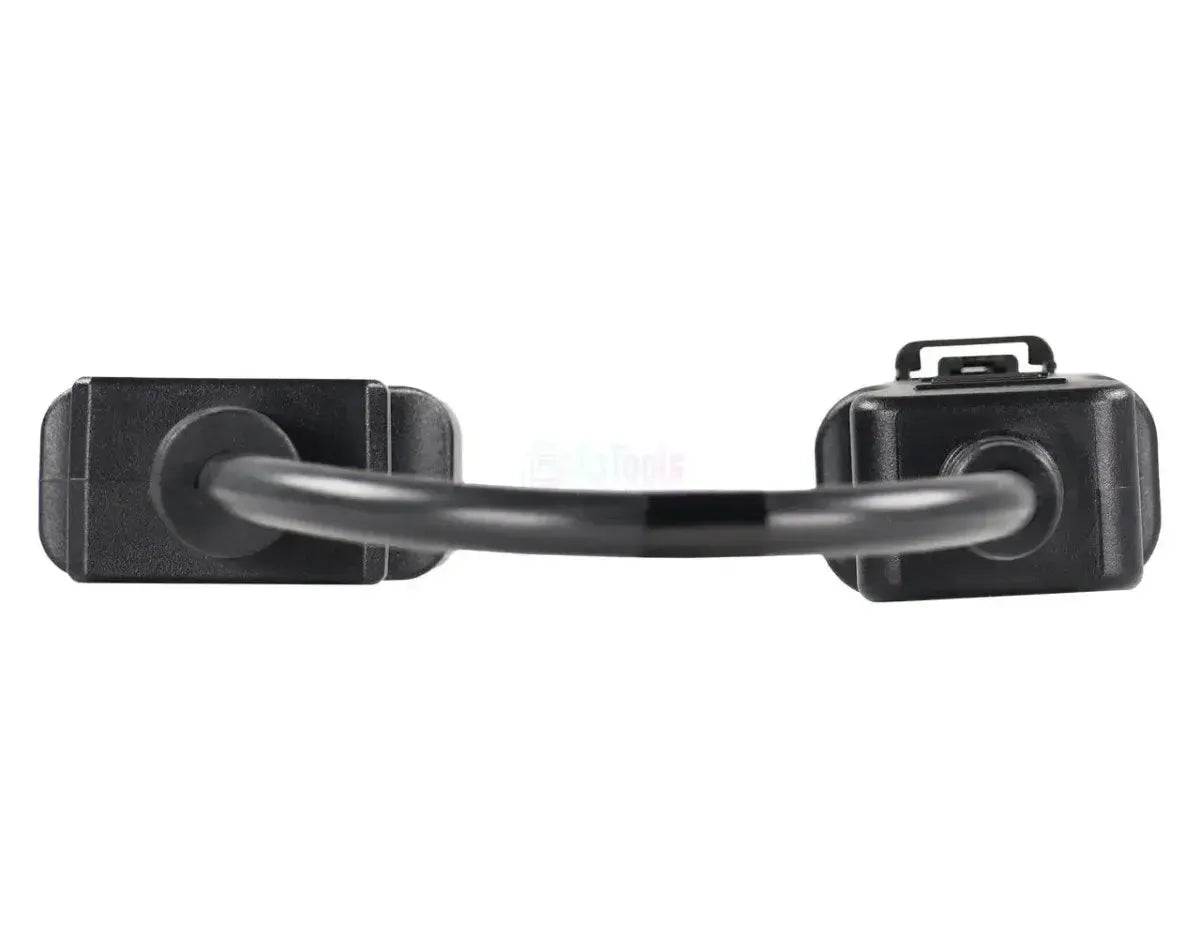

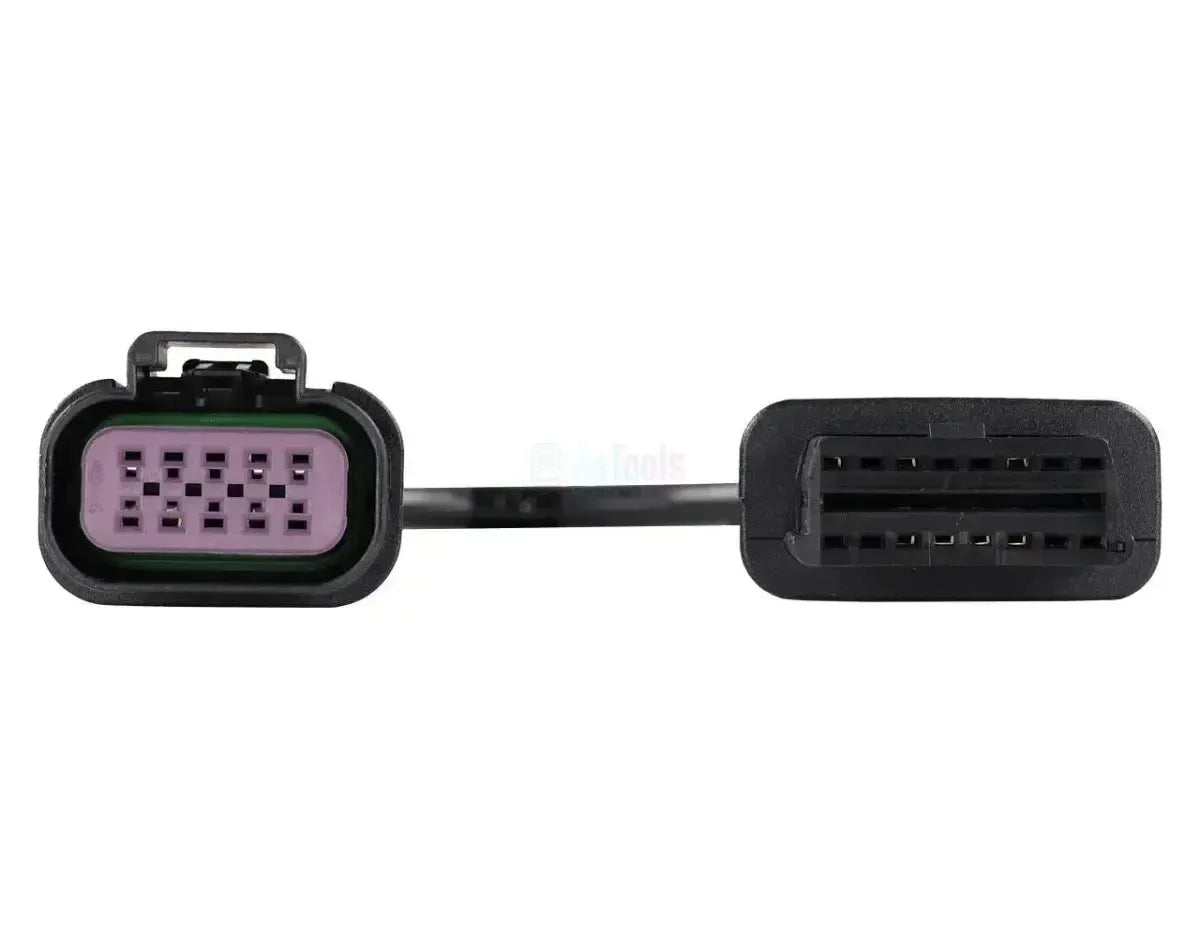

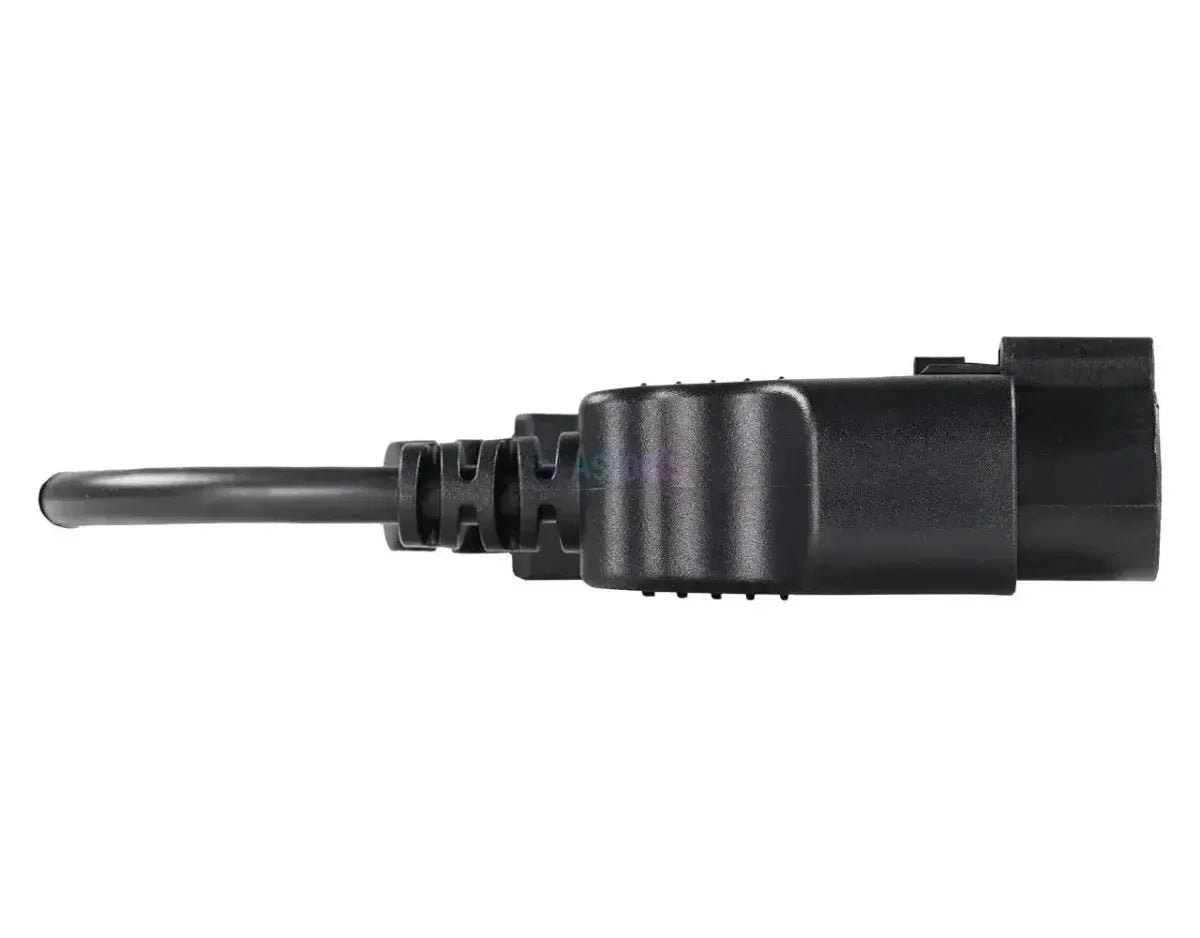

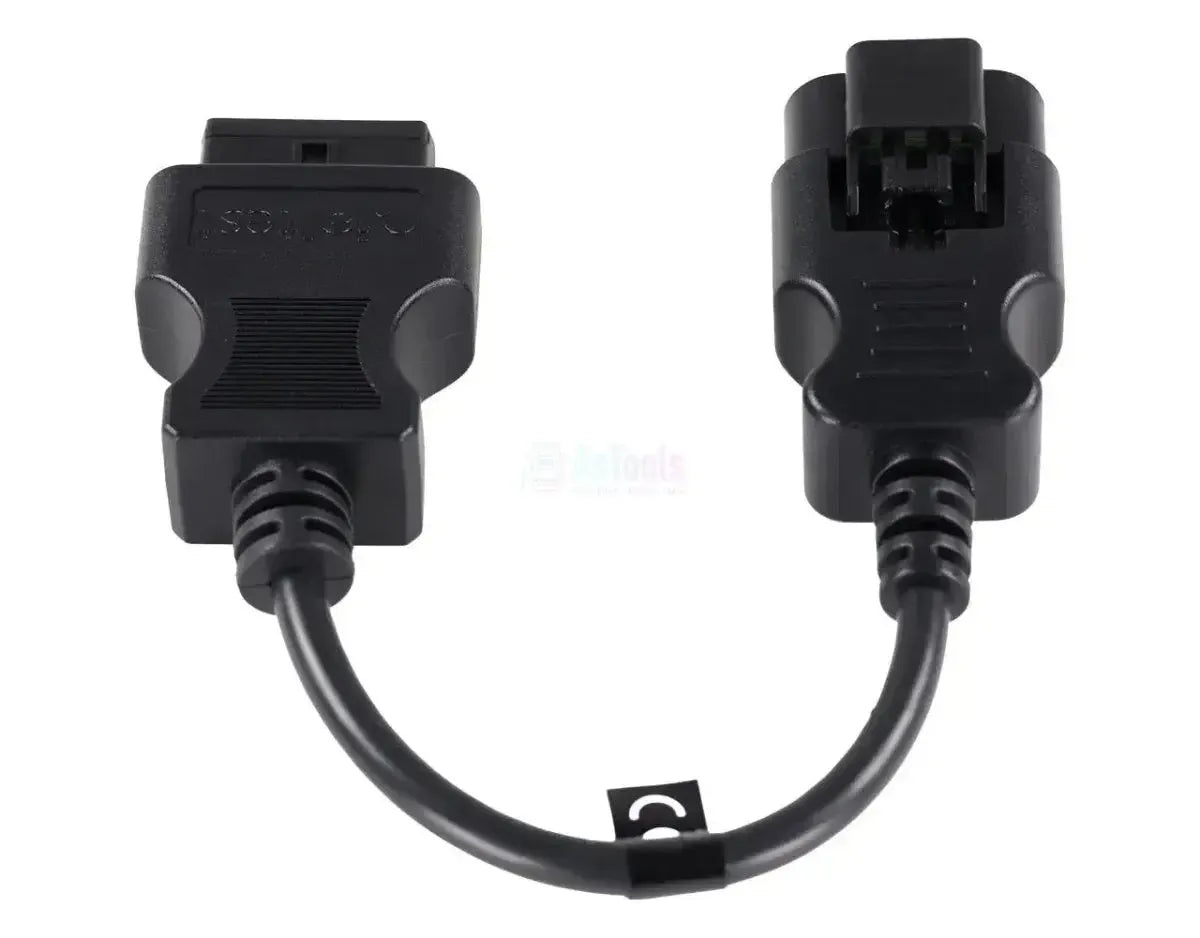

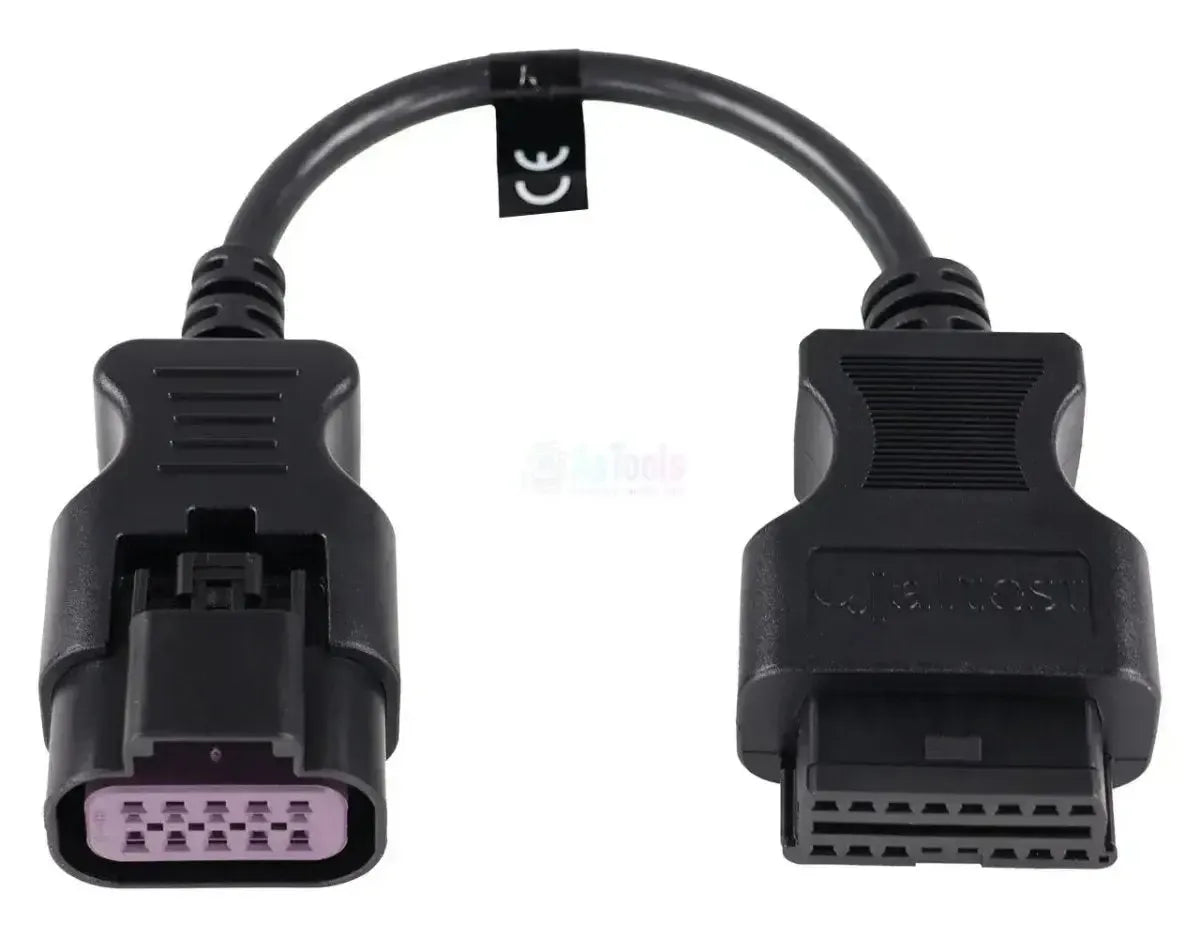

De Jaltest JDC617A is de verloopkabel tussen de 10-pins ECU-stekker van Mercury-motoren met SmartCraft G3-elektronica en de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de motorzijde zit een langwerpige stekker met een zwart huis, een vergrendelbeugel op de rug en een paarse binnenhouder waarin de tien posities in twee rijen van vijf staan. Het snoer komt recht uit beide stekkers en de kabel is 28 tot 30 cm lang; de aansluiting zelf zit bij de motor, onder de kap of in de motorruimte.
Met deze verbinding leest de Jaltest-apparatuur de beide regeleenheden van de G3-installatie uit: De motorregeling PCM G3, die in de dekking het vermogenstype in de naam draagt, en de DTS G3, de elektronische gas- en keerkoppelbediening. Het verschil in dekking zit precies tussen die twee: Op de motorregeling heeft u foutcodes, componenttests, parameters, kalibratie en onderhoudsreset, terwijl het op de bediening blijft bij meetwaarden, ECU-gegevens en kalibratie. De G3-elektronica komt zowel op buitenboordmotoren als op binnenboordinstallaties terug, waardoor u deze kabel in beide toepassingen gebruikt. De kabel valt onder Jaltest Marine.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de twee regeleenheden van de G3-installatie. De motorregeling draagt de volledige functieset, de gas- en keerkoppelbediening een beperktere. Onderstaande eenheden komen uit de Mercury-dekking.
Regeleenheden die u kunt benaderen
- PCM G3, motorregeling: De regeleenheid van de motor, in de dekking aangeduid met het vermogenstype, bijvoorbeeld PCM-112 G3 op de 300 Verado V8 en PCM-196 G3 op de 600 Verado V12. Dit is de eenheid met de volledige functieset.
- DTS G3, gas- en keerkoppelbediening: De elektronische bediening van gashendel en keerkoppel. Hiervan leest Jaltest meetwaarden, ECU-gegevens en kalibratie, maar géén foutcodes.
Wat u kunt doen
- Foutcodes lezen: Het foutgeheugen van de motorregeling uitlezen, met omschrijving van de gedetecteerde storing.
- Meetwaarden bekijken: De actuele waarden van de sensoren op de motorregeling én op de DTS G3.
- Componenten aansturen: Actieve tests op de motorregeling, inclusief cilinderbalans en het uitschakelen van cilinders.
- Parameters en kalibratie: Instellingen van de motorregeling wijzigen en de kalibratie van de DTS G3 uitvoeren.
- Onderhoud resetten: De onderhoudsteller van de motorregeling terugzetten na een servicebeurt.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op elke Mercury-motor met de 10-pins ECU-aansluiting van de SmartCraft G3-generatie. Onderstaande uitvoeringen voert Jaltest Marine in de dekking; aan de paarse binnenhouder ziet u of u de G3-stekker voor u heeft.
Mercury (SmartCraft G3):
- Verado V8: Onder meer de 300 Verado V8, met regeleenheid PCM-112 G3 en DTS G3
- Verado V10 en V12: Onder meer de 600 Verado V12, met regeleenheid PCM-196 G3 en DTS G3
- SeaPro: De zware uitvoeringen uit dezelfde G3-generatie
- Binnenboordinstallaties: Dezelfde G3-elektronica komt ook in binnenboordinstallaties voor
Verpakkingsinhoud
- 1x Jaltest (JDC617A) | Mercury (SmartCraft G3) 10-pins ECU – 16-pins OBD2 Verloopkabel | Motorboot
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC617A |
| Type | Verloopkabel |
| Toepassing | Mercury-motoren met SmartCraft G3-elektronica |
| Lengte | 28 - 30 cm |
| Interface | Jaltest Link V8.1/V9 |
| Aansluiting machinezijde | 10-pins ECU, twee rijen van vijf in een paarse binnenhouder |
| Aansluiting interfacezijde | 16-pins OBD2 |
| Regeleenheden | PCM G3 (motorregeling) en DTS G3 (gas- en keerkoppelbediening) |
| Segment | Motorboot |
| Jaltest-module | Jaltest Marine |
| Onderdeel van kabelset | Marine-kabelset vessel (70002008), binnenboord (70002009) en buitenboord (70002025) |
