Mercedes 38-pins OBD1 – 16-pins OBD2 Verloopkabel | Personenauto

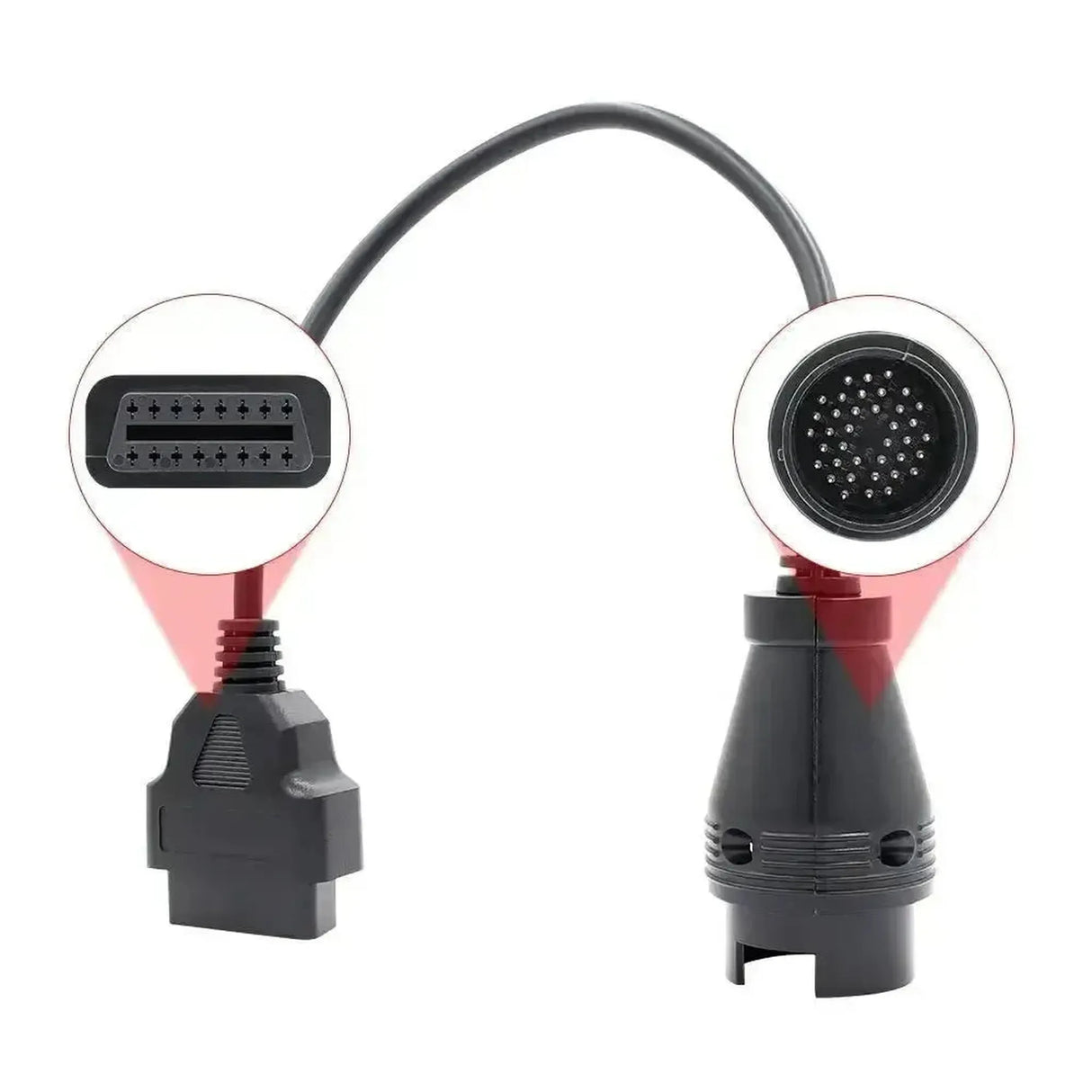

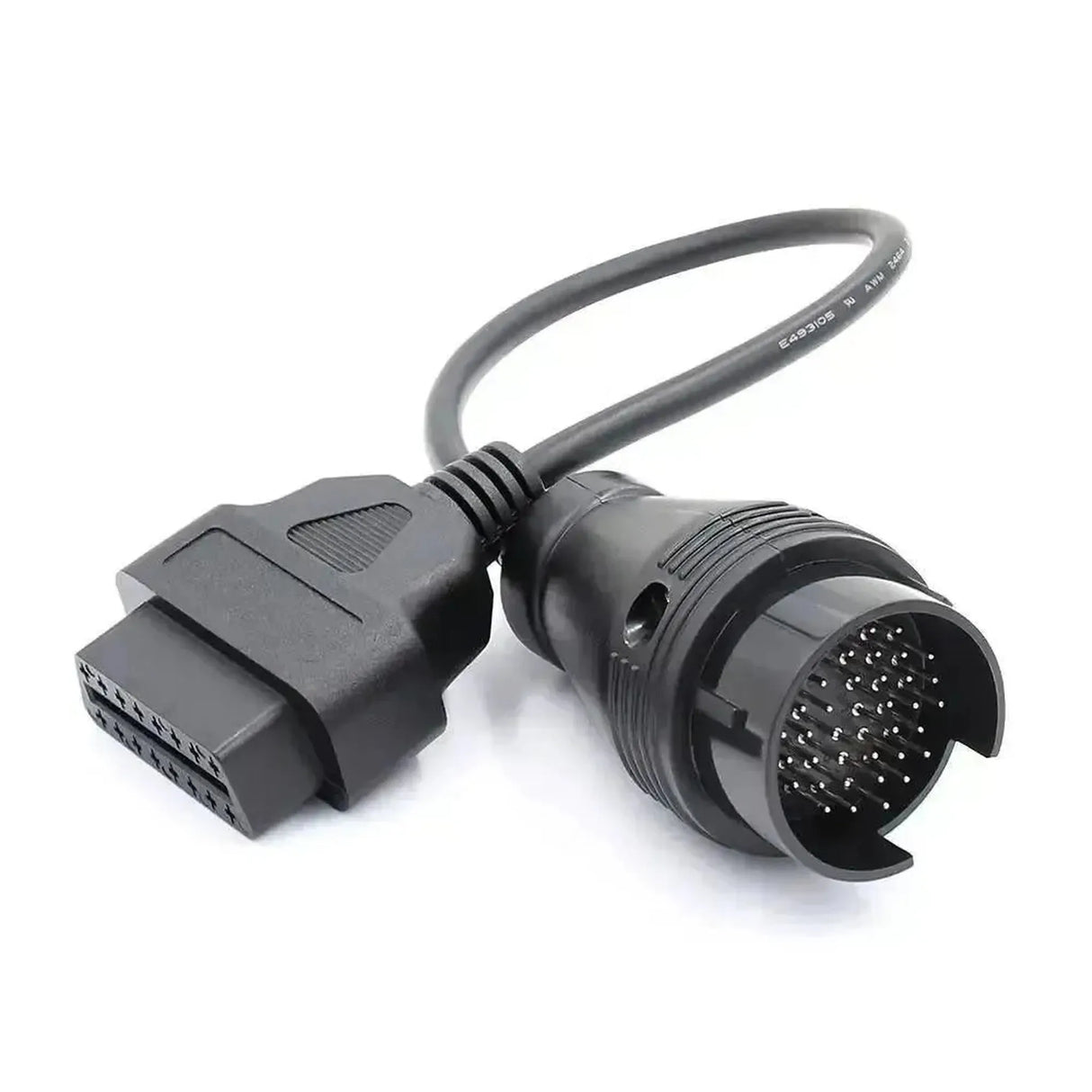

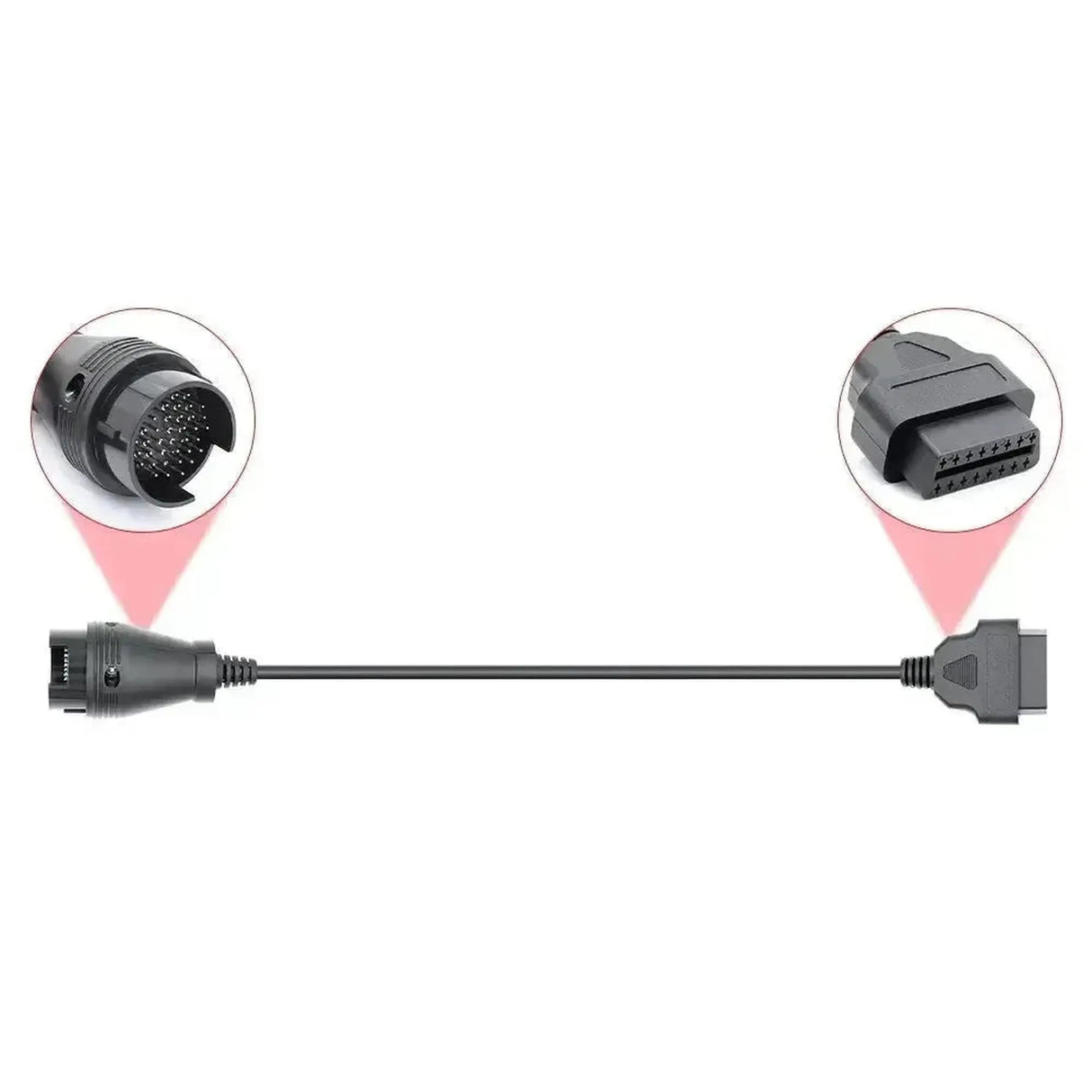

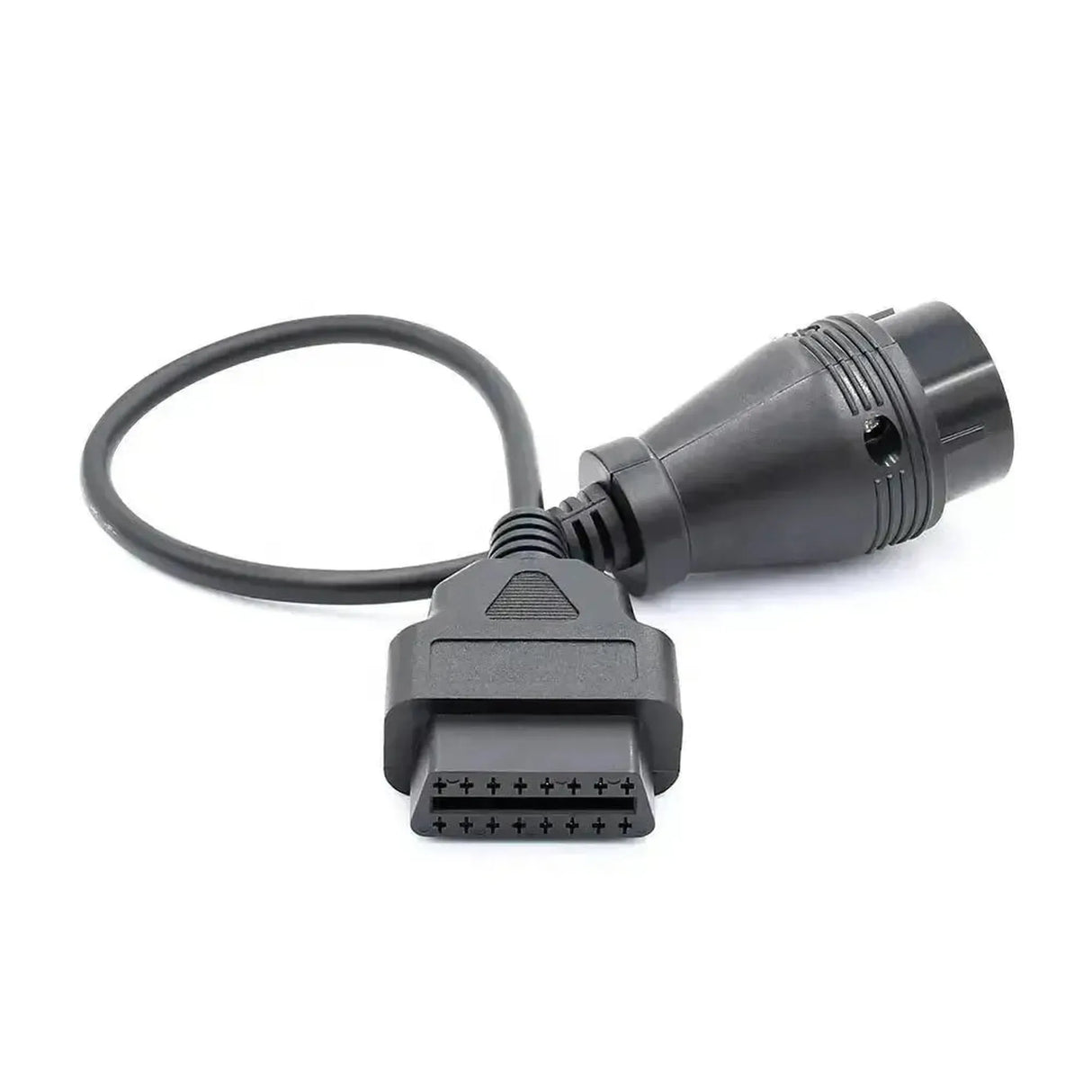

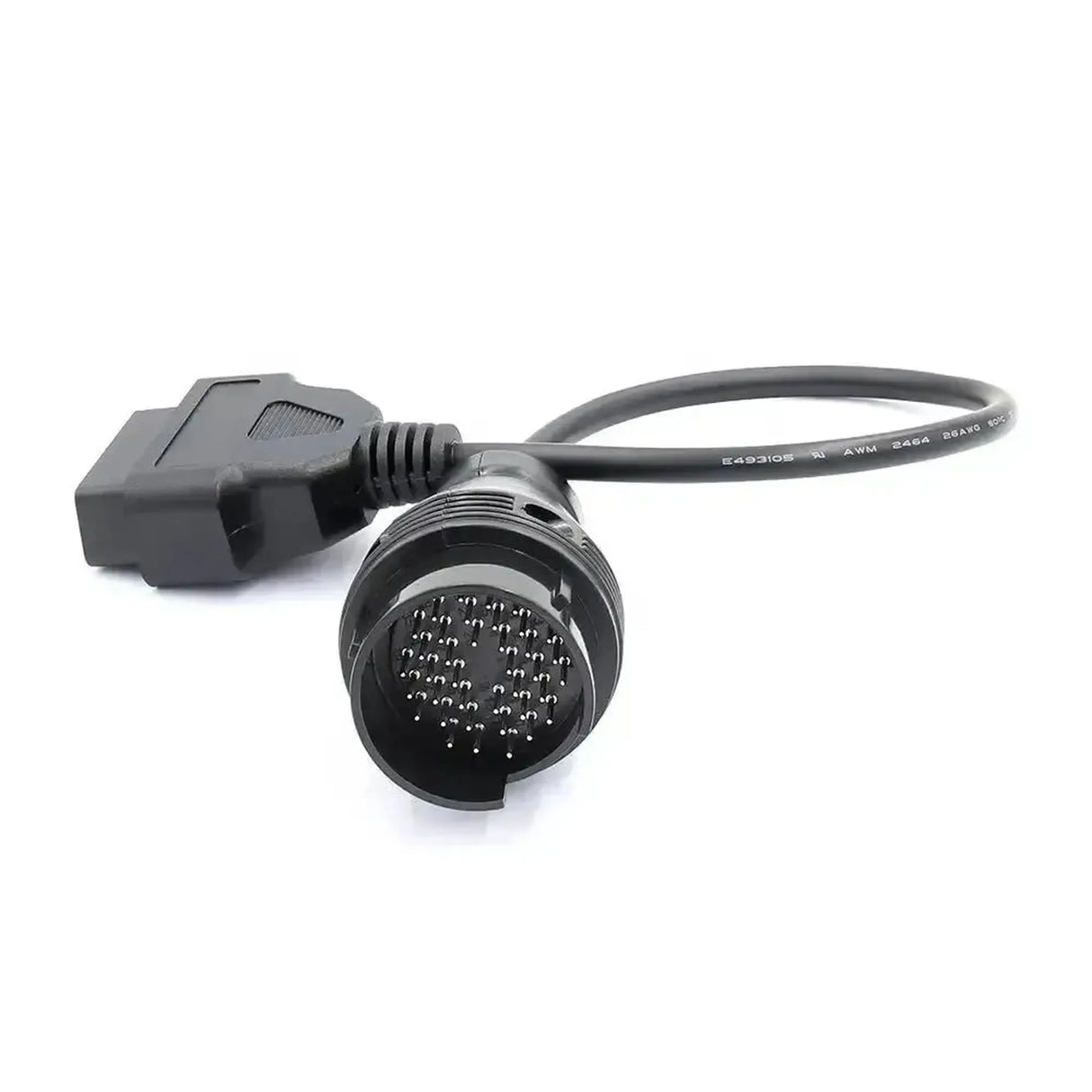

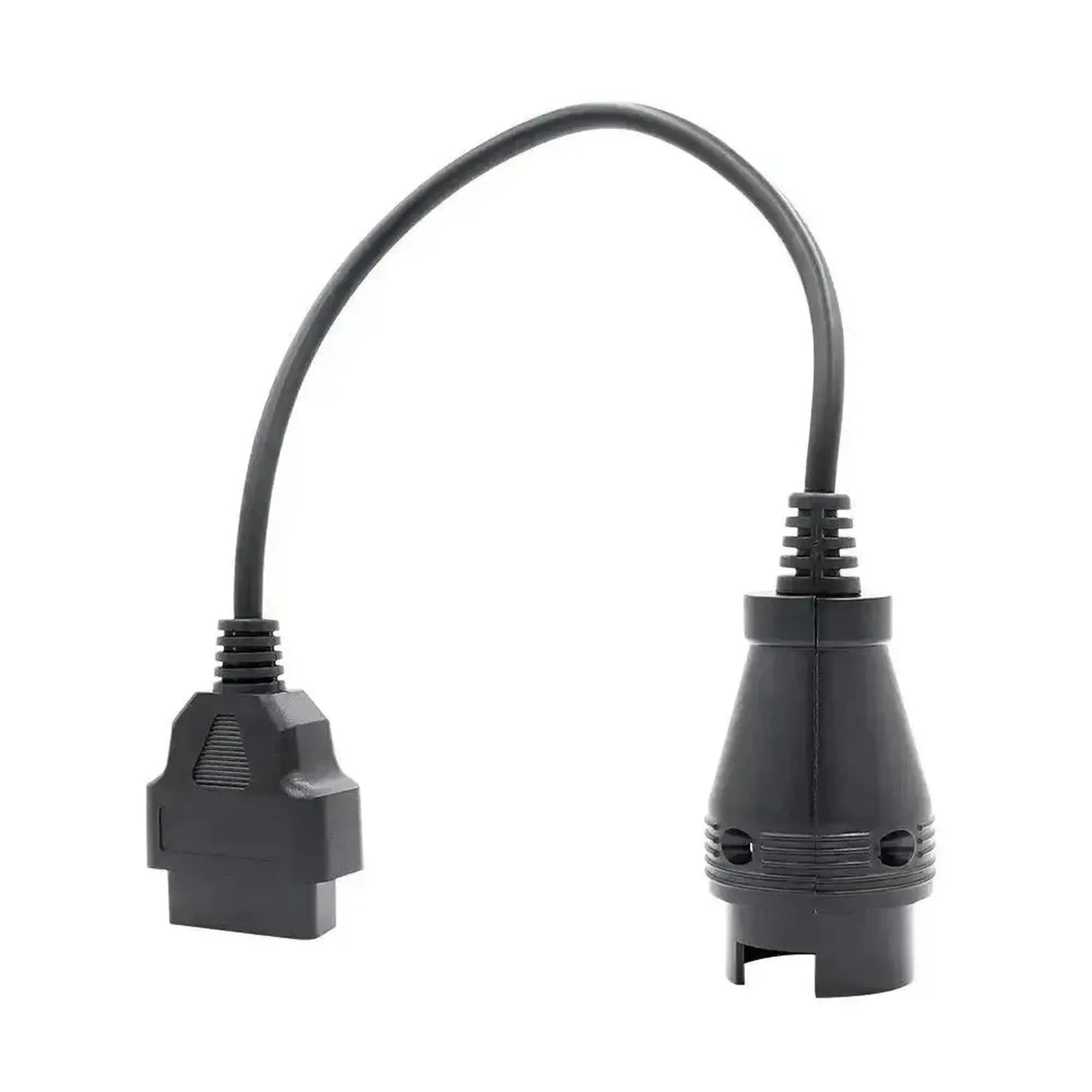

De Mercedes 38-pins OBD1 naar 16-pins OBD2 verloopkabel is ontworpen om moderne diagnoseapparatuur te verbinden met oudere Mercedes-Benz personenauto's. Deze voertuigen, geproduceerd vóór de invoering van de Europese OBD2-standaard, maken gebruik van een merkspecifieke ronde 38-pins diagnoseaansluiting. De adapter is voorzien van een mannelijke 38-pins stekker en een vrouwelijke 16-pins J1962 poort, verbonden door een korte en flexibele kabelgeleider die mechanische spanning op de voertuigpoort vermindert tijdens het uitlezen.

Bij het aansluiten functioneert de verloopkabel als een passieve brug die de pin-out van het oudere Mercedes-systeem fysiek omzet naar de gestandaardiseerde 16-pins lay-out. Het stuurt de noodzakelijke voeding, massa en K-line communicatiesignalen door naar de aangesloten tester. Omdat het oorspronkelijke 38-pins systeem gebruikmaakt van afzonderlijke communicatielijnen voor verschillende stuurapparaten, hangt de mate van systeemtoegang af van de interne bedrading van de adapter en de multiplex-functionaliteit van het gebruikte uitleesapparaat. Hierdoor kan de technicus protocollen lezen zonder handmatig pinnen te hoeven overbruggen.
