OBDSTAR IScan BMW | Uitleesapparaat | Motorfiets

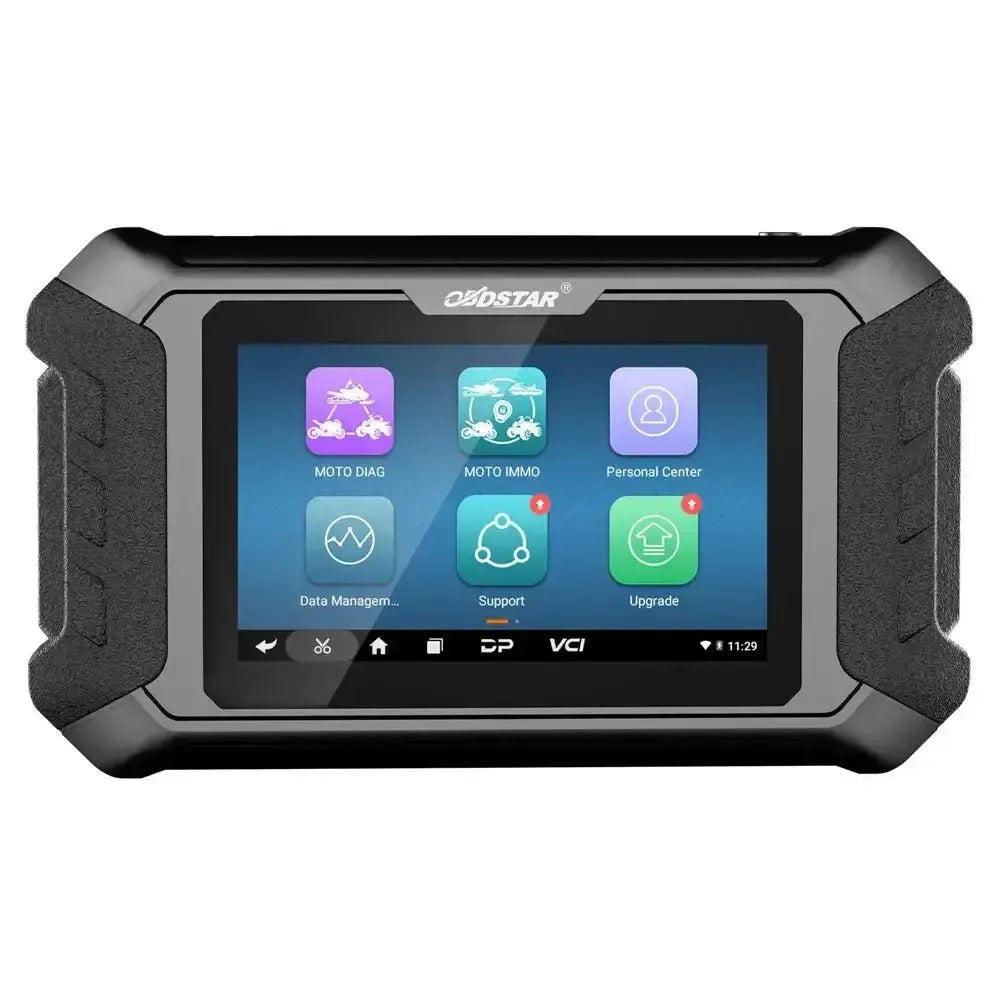

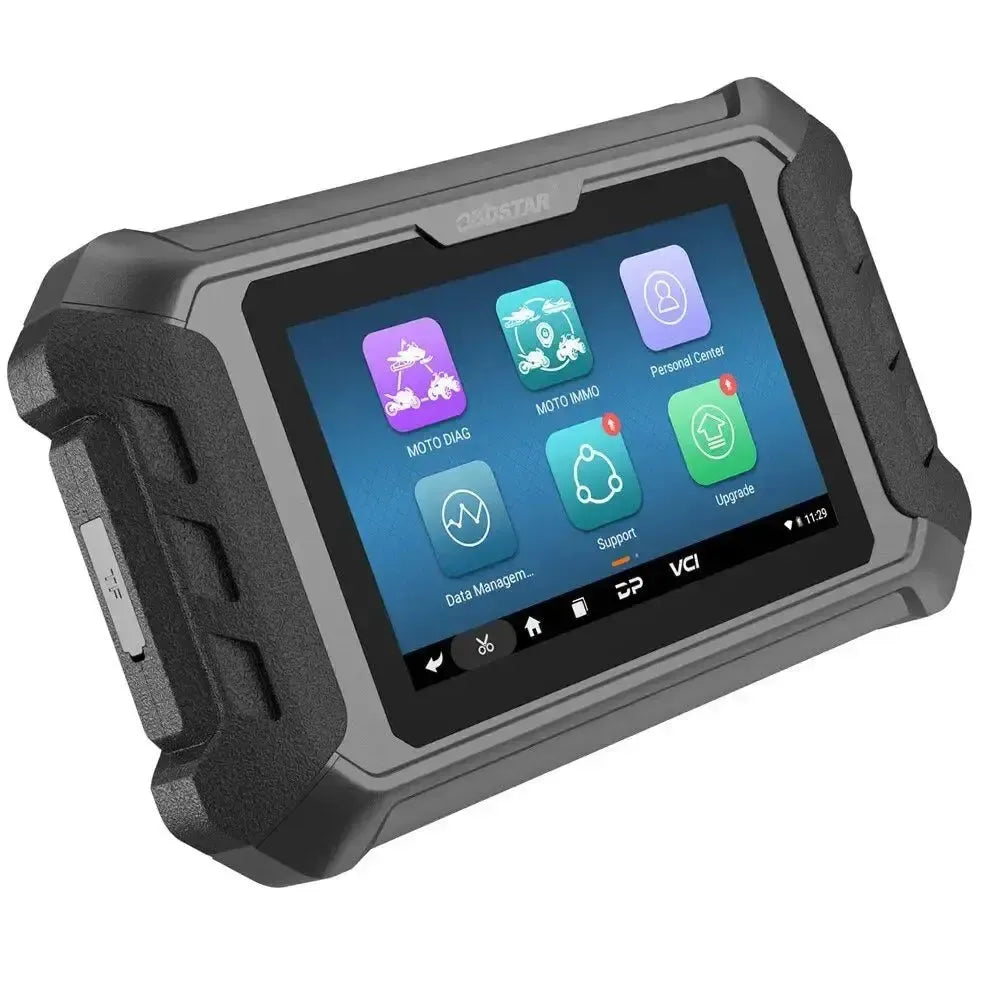

De OBDSTAR IScan BMW is een professioneel uitleesapparaat, specifiek ontwikkeld voor BMW motorfietsen. Dit systeem is uitgerust met een RK3128 quad-core processor, een 5.0 inch touchscreen en draait op het Android 5.1.1 besturingssysteem. Het apparaat ondersteunt uitgebreide diagnosefuncties, service- en onderhoudsroutines en sleutelprogrammering. Een licentie met 1 jaar updates is inbegrepen.

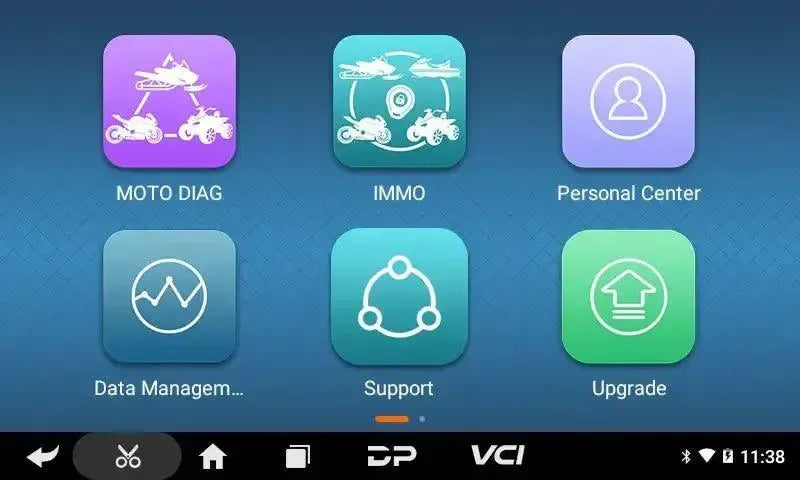

Het apparaat biedt een overzichtelijke en gebruiksvriendelijke interface voor het uitvoeren van complexe diagnostische taken. De functionaliteit omvat het uitlezen van live data, het uitvoeren van actuatortesten en het resetten van adaptiewaarden. Het systeem is ontworpen als een draagbare tablet, wat het gebruik in een werkplaatsomgeving faciliteert.

---

Diagnosefuncties:

Het systeem voert uitgebreide diagnoses uit door te communiceren met de regeleenheden van de motorfiets. De functies omvatten het identificeren van problemen en het analyseren van systeemprestaties.

• Foutcodes lezen en wissen: Leest en verwijdert diagnostische foutcodes (DTC's) uit alle beschikbare modules.
• Freeze frame: Geeft opgeslagen voertuigdata weer van het moment dat een foutcode werd geregistreerd.
• Live gegevens: Toont real-time datastromen van sensoren en componenten.
• Actuator test: Stelt componenten en systemen aan voor functionele controle.

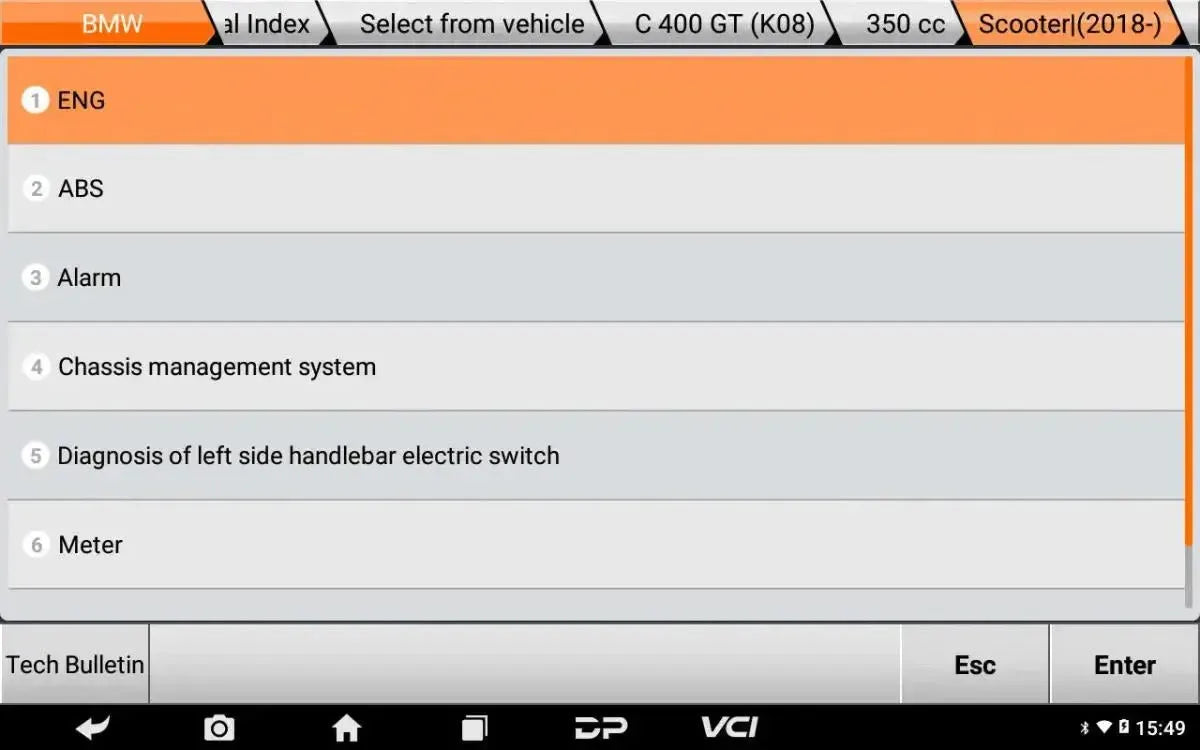

• Automatische scan: Voert een volledige scan uit van alle aanwezige elektronische systemen.
• ECU-informatie: Geeft gedetailleerde informatie weer over de geïnstalleerde regeleenheid.

---

Service- en onderhoudsfuncties:

Dit apparaat ondersteunt meer dan 80 service- en onderhoudsfuncties. De beschikbare functies kunnen variëren per specifiek motormodel en bouwjaar.

Algemeen Onderhoud en Service:

• Service-interval resetten: Lezen, instellen en resetten van de service-intervalindicator en bijbehorende servicedata.
• Foutgeheugen wissen: Verwijderen van opgeslagen foutcodes uit de regeleenheden.
• Adaptiewaarden resetten: Herstellen van de basisinstellingen van diverse sensoren en actuatoren in het systeem.
• Transportmodus in-/uitschakelen: Activeren of deactiveren van de transportmodus voor logistieke doeleinden.
• Bandenspanningssensoren (RDC) inleren: Registreren en configureren van nieuwe bandenspanningssensoren in het systeem.
• Voertuigidentificatienummer (VIN) schrijven: Registreren van het VIN in diverse regeleenheden, zoals het instrumentenpaneel (KOMBI).
• Kilometerstand aanpassen: Corrigeren of instellen van de totale afgelegde afstand in het instrumentenpaneel.
• Banden adaptatiedata kalibreren: Kalibreren van de adaptieve data gerelateerd aan de banden.

Motor en Aandrijflijn:

• Gasklep en gashandvat inleren: Kalibreren van de gasklepsensor, gashandvatsensor en rotorpositiesensor.
• Inrij-toerentalbegrenzing instellen: Activeren, deactiveren of instellen van de toerentalbeperking tijdens de inrijperiode.
• Compressiecontrole: Uitvoeren van een test om de motorcompressie te controleren.
• Schakelassistent inleren: Initialiseren van de geautomatiseerde schakelassistent na vervanging of onderhoud.
• Uitlaatklep kalibreren: Afstellen van de servomotor voor de uitlaatklep en de interferentiepijpklep.
• Stationair-actuator kalibreren: Afstellen van de actuator voor de regeling van het stationair toerental.
• Neutrale versnelling aanpassen: Uitvoeren van aanpassingen voor de neutrale versnelling.
• Synchronisatie controleren: Controleren van de synchronisatie van motorsystemen.
• Cardanas controleren: Uitvoeren van een diagnostische controle van de cardanas.

Remmen:

• ABS-systeem ontluchten: Uitvoeren van een geautomatiseerde procedure om de ABS-drukmodulator te ontluchten.
• Remblokslijtage-indicator resetten: Terugzetten van de slijtage-indicator na het vervangen van de remblokken.
• Remtest uitvoeren: Starten van diagnostische tests voor het remsysteem, inclusief remschakelaars.
• ABS-versiecodering instellen: Configureren van de ABS-module met de juiste voertuigspecificaties.

Vering en Chassis:

• Elektronische vering (ESA/DDC) kalibreren: Kalibreren van de componenten van het elektronische veersysteem, inclusief veerpoten en Enduro ESA.
• Rijhoogtesensoren kalibreren: Afstellen van de sensoren die de rijhoogte meten voor systemen zoals ESA en DDC.
• Chassis verhogen/verlagen: Handmatig of via software het chassis in een servicepositie brengen.
• Hydraulisch systeem controleren: Controleren van het vloeistofniveau en de algehele werking van de chassishydrauliek en de veerpomp.

Elektronica en Instrumenten:

• Sleutelbeheer: In- of uitschakelen van de detectie van contactsleutels.
• TFT-display koppelen: Koppelen van het serienummer van een nieuw TFT-display aan het voertuig.
• Koplampen kalibreren: Afstellen en kalibreren van de koplampen en de adaptieve koplampregeling.
• Instrumentenpaneel zelftest: Uitvoeren van een functionele test van het instrumentenpaneel en andere displays (LCD/LED).
• Afstandsbediening synchroniseren: Synchroniseren van de infrarood afstandsbediening met het voertuig.
• Boordstopcontacten kalibreren: Kalibreren van de stroomvoorziening via de boordstopcontacten.
• Presentatiemodus in-/uitschakelen: Activeren of deactiveren van de demonstratiemodus.
• Windscherm kalibreren: Kalibreren van de eindposities van een elektronisch verstelbaar windscherm.
• Telematica- en nooddiensten updaten: Bijwerken van de software voor telematicadiensten en de intelligente noodoproep.

Assistentiesystemen:

• Radarsensoren kalibreren: Kalibreren van de voor- en achterradarsensoren voor systemen zoals adaptieve cruisecontrol.
• Giersensor adaptiewaarden resetten: Resetten van de leerwaarden van de sensor die de rotatie van het voertuig meet (angular rate sensor).

Accu en Hybride Systemen:

• Hoogspanningsaccu opstarten: Initialiseren van het hoogspanningssysteem na onderhoud of vervanging.
• Capaciteit hoogspanningsaccu bepalen: Analyseren en vaststellen van de huidige capaciteit van de accu.
• Laadstatus (SOC) herkalibreren: Herkalibreren van de meting van de laadstatus.
• Actieradius aandrijfaccu resetten: Herinstellen van de berekening voor de resterende actieradius.
• DC/DC-omzetter activeren: Activeren van de omzetter voor het reguliere boordnet.

---

Optionele uitbreidingsmodules:

De functionaliteit van de OBDSTAR IScan BMW kan worden uitgebreid met diverse optionele modules. Deze uitbreidingen zijn specifiek ontworpen voor dit systeem en worden afzonderlijk aangeboden.

Hardwaremodules en accessoires:

• M002A: Een massakabel (GND) die wordt gebruikt voor het tot stand brengen van een correcte aarding tijdens diagnostische procedures.
• M003A: Een multifunctionele jumperkabel voor het verbinden met specifieke pinnen op modules wanneer een standaard diagnoseconnector niet beschikbaar is.

---

Ondersteunde voertuigmerken:

Dit diagnoseapparaat is specifiek ontworpen voor motorfietsen van het merk BMW.

• Europees: BMW

---

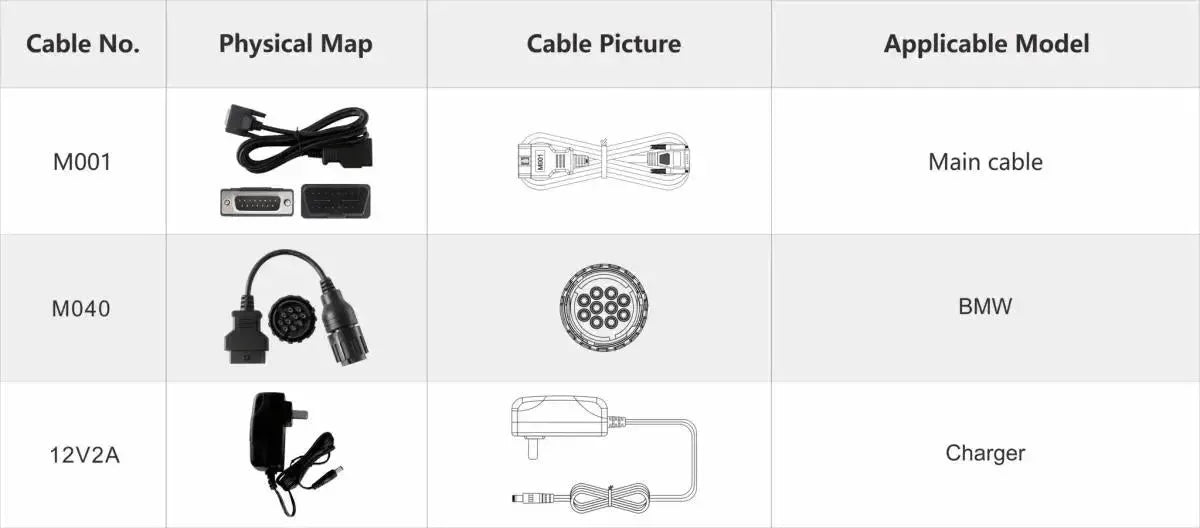

Verpakkingsinhoud:

• 1x OBDSTAR IScan BMW
• 1x M001 Hoofdkabel
• 1x M040 BMW verloopkabel
• 1x 12V2A Oplader

---

Licentie-informatie:

• Inclusief 1 jaar updates: Bij aanschaf is een update-licentie voor 12 maanden inbegrepen.

Na afloop van de licentieperiode blijft het apparaat functioneren op basis van de laatst geïnstalleerde softwareversie. Toegang tot nieuwe software-updates en online functies vereist een nieuwe licentie.

---

Technische specificaties:

Specificatie	Omschrijving
Productmerk	OBDSTAR
Productmodel	IScan BMW
Besturingssysteem	Android 5.1.1
Schermgrootte	5.0 inch
Schermresolutie	800*480
Processor	RK3128 quad-core ARM cortex A7
Connectiviteit	USB
Accu	2600mA, oplaadbare polymeer lithium batterij
