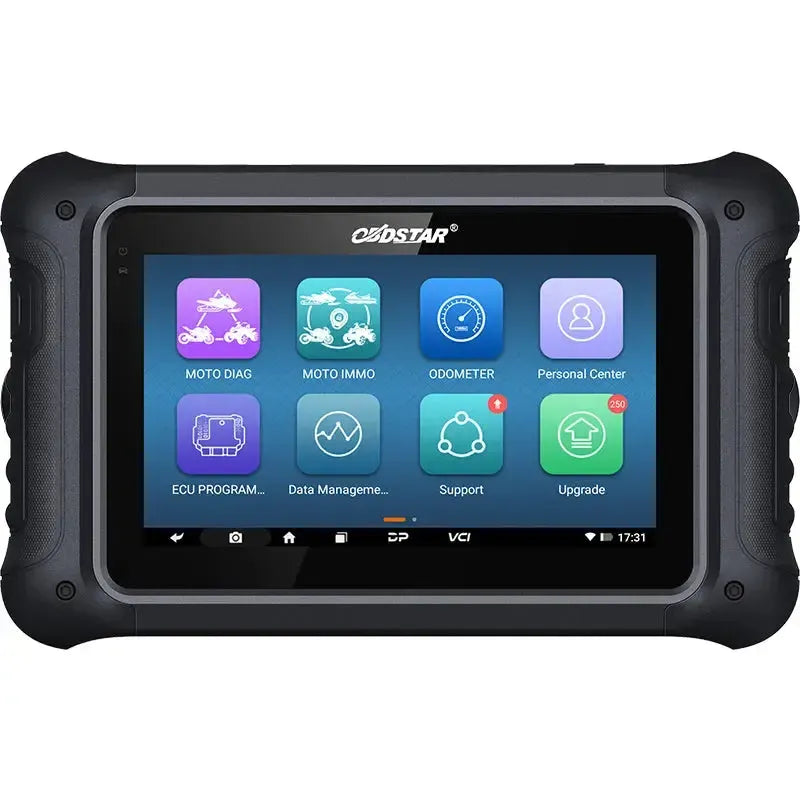

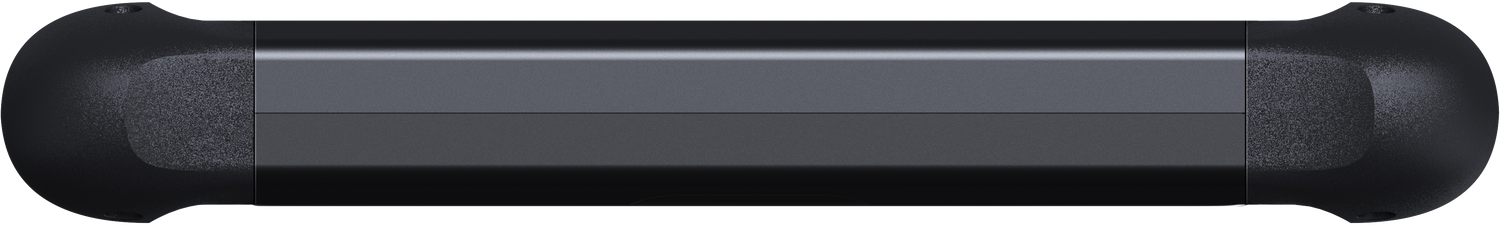

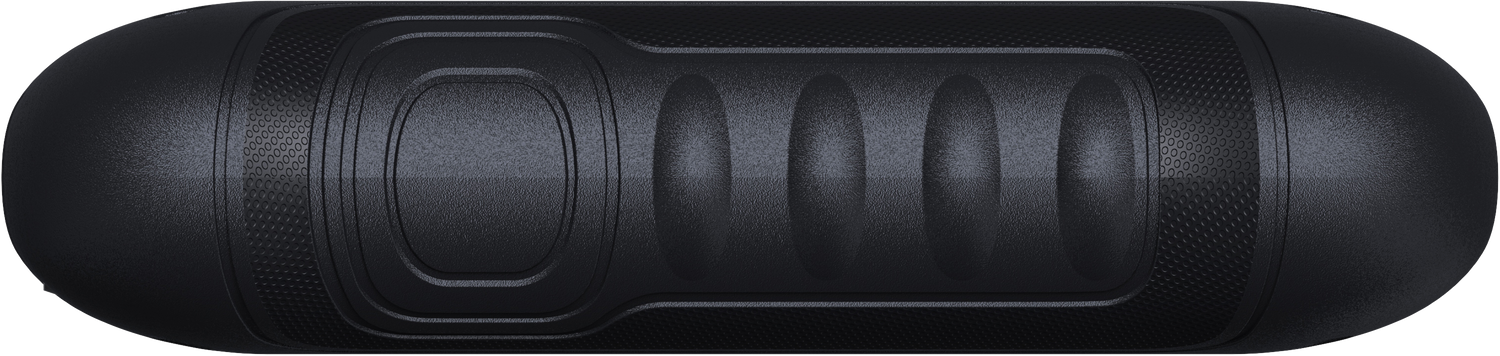

OBDSTAR MS70 | Uitleesapparaat | Motorfiets

Diagnosefuncties

De OBDSTAR MS70 biedt volledige diagnosefunctionaliteit voor tweewielers en lichte vrijetijdsvoertuigen. Het apparaat communiceert met de ECU van de motorfiets en geeft toegang tot foutcodes, live data en actuatortests.

• Foutcodes lezen: Uitlezen van opgeslagen en actieve foutcodes uit de ECU van het voertuig.
• Foutcodes wissen: Wissen van foutmeldingen na uitgevoerde reparatie of controle.
• Live datastromen: Weergave van real-time sensordata in tekst-, golfvorm- of instrumentendiagram voor gerichte foutanalyse.
• Actuator tests: Aansturen van componenten en actuatoren om de werking te controleren.
• ECU-instellingen: Aanpassen van instellingen en parameters in de motormanagement-ECU.
• Codering: Coderen van componenten en ECU-parameters voor correcte werking na vervanging.
• Automatische VIN-herkenning: Automatisch identificeren van het voertuig via het VIN-nummer.
• Begeleide storingsdiagnose: Stapsgewijze diagnosebegeleiding met technische bulletins en hulpdata.
• Data-opname en -weergave: Vastleggen en afspelen van real-time datastromen voor lokalisatie van sensor- en componentstoringen.

Service en onderhoudsfuncties

De MS70 ondersteunt meerdere service- en onderhoudsfuncties voor motorfietsen en aanverwante voertuigen. De beschikbaarheid van functies kan per merk, model en bouwjaar verschillen.

Motor en aandrijflijn

• Olie service reset: Resetten van het onderhoudsinterval na een uitgevoerde olieverversing.
• Stationair toerental aanpassen: Instellen van het correcte stationair toerental van de motor.
• Gaskleppositiesensor reset: Kalibreren van de gaskleppositiesensor na vervanging of reiniging.
• Adaptieve waarden resetten: Wissen van aangeleerde adaptatiewaarden in de motormanagement-ECU.
• Lucht-brandstofverhouding reset: Resetten van de A/F-waarden voor correcte mengselregeling.
• CO-waarde afstelling: Aanpassen van de CO-waarde voor emissieregeling en afstelling.

Rem- en stabiliteitssystemen

• ABS remsysteem ontluchten: Ontluchtingsprocedure voor het ABS-systeem na onderhoud aan de remmen.

Elektronische systemen

• ECU reset: Terugzetten van de ECU naar de uitgangssituatie na reparatie of vervanging.
• Kilometerstand kalibratie: Aanpassen van de kilometerstand in het instrumentenpaneel.

Speciale functies en mogelijkheden

Naast reguliere diagnose beschikt de MS70 over specifieke functies die het diagnoseproces ondersteunen en het apparaat inzetbaar maken voor uiteenlopende voertuigcategorieën.

• Begeleide storingsdiagnose: Stapsgewijze begeleiding bij het zoeken en oplossen van storingen.
• Technische bulletins: Toegang tot technische documentatie en bekende storingsoplossingen.
• Diagnose-hulpdata (diag socket): Referentiedata voor het lokaliseren en interpreteren van diagnoseaansluitingen.
• Meervoudige datastroomweergave: Datavisualisatie in tekst, golfvormdiagram of instrumentendiagram.
• EOL-modus: End-of-Line functionaliteit voor procedures na productie of montage.
• Transmission memory reset: Wissen van opgeslagen data in de transmissiebesturing.
• Clear computer memory: Volledig wissen van opgeslagen data in de voertuigcomputer.
• ECU-programmering: Programmeren en herprogrammeren van ECU-modules.
• Externe technische assistentie: Op afstand ondersteund worden door OBDSTAR-technici via internetverbinding.
• Eén-klik software-update: Software bijwerken via een WiFi-verbinding zonder aanvullende handelingen.

Ondersteunde voertuigmerken

De MS70 ondersteunt een breed scala aan motorfiets-, scooter- en vrijetijdsvoertuigmerken uit verschillende regio's.

• Europees: Aprilia, Benelli, BMW, Derbi, Ducati, Gilera, HM, Husqvarna, KTM, Moto Guzzi, Peda Motor, Peugeot, Piaggio, RBS, Rieju, Royal Alloy, Triumph, Vespa
• Aziatisch: Aeon, Bajaj, Hartford, Hero, Honda, Hyosung, Kawasaki, Kymco, PGO, Royal Enfield, Suzuki, SYM, TVS, WYhonda, XGJAO, Yamaha
• Amerikaans: BRP, Harley-Davidson, Indian, Polaris, Victory
• Chinees: CFMOTO, Haojue, Linhai, QJBENELLI, Shineray, Zontes

Optionele toevoegingen en uitbreidingen

De MS70 kan met diverse merkspecifieke diagnose-adapters worden uitgebreid om aan te sluiten op afwijkende diagnoseconnectoren van verschillende motorfietsmerken.

Hardware modules en accessoires

• M008 Diagnose-adapter (Kawasaki): Verloopkabel voor het verbinden van het uitleesapparaat met de specifieke diagnosepoort van Kawasaki motorfietsen.
• M009 Diagnose-adapter (Kawasaki): Diagnosekabel met een specifieke connector voor het uitlezen van bepaalde Kawasaki modellen.
• M011 Diagnose-adapter (Kawasaki): Adapter voor het verbinden van het diagnoseapparaat met de 6-pins diagnoseconnector van diverse Kawasaki motorfietsen.
• M013 Diagnose-adapter (Lifan/Suzuki): Verloopkabel voor het aansluiten op de diagnosepoort van specifieke Lifan en Suzuki motorfietsen.
• M014 Diagnose-adapter (Suzuki): Speciale diagnosekabel voor het uitlezen van Suzuki motorfietsen met een afwijkende aansluiting.
• M020 Diagnose-adapter (AEON/Benelli/Benelli DSK): Adapter voor communicatie met de ECU van motorfietsen van de merken AEON, Benelli en Benelli DSK.
• M022A Diagnose-adapter (Benelli/Benelli DSK): Diagnosekabel voor het uitlezen van specifieke systemen op motorfietsen van Benelli en Benelli DSK.
• M023 Diagnose-adapter (Suzuki): Verloopkabel voor diagnose aan Suzuki-modellen die een specifieke 4-pins connector gebruiken.
• M028 Diagnose-adapter (PGO): Adapterkabel voor het verbinden van de scanner met de diagnoseaansluiting van PGO scooters en motorfietsen.
• M029 Diagnose-adapter (Yamaha): Speciale kabel voor het verbinden met de diagnosepoort op diverse Yamaha motorfietsen en scooters.
• M030 Diagnose-adapter (Hartford): Diagnosekabel specifiek ontworpen voor de diagnoseaansluiting op Hartford motorfietsen.
• M040 Diagnose-adapter (BMW): Verloopkabel voor aansluiting op de ronde 10-pins diagnoseconnector van oudere BMW motorfietsen.
• M043 Diagnose-adapter (BRP): Kabel voor het uitlezen van voertuigen van Bombardier Recreational Products (BRP) met een 6-pins poort.
• M045 Diagnose-adapter (Shineray): Verloopkabel voor de diagnoseaansluiting op motorfietsen van het merk Shineray.
• M046 Diagnose-adapter (Benelli-ABS): Specifieke adapter voor het uitlezen van het ABS-systeem op Benelli motorfietsen.
• M047 Diagnose-adapter (Vespa): Diagnosekabel voor het verbinden met de specifieke ECU-aansluiting van Vespa scooters.
• M048 Diagnose-adapter (Aprilia): Verloopkabel ontworpen voor de diagnosepoort van diverse Aprilia motorfietsen.
• M052 Diagnose-adapter (Royal Enfield): Adapter voor het verbinden van het uitleesapparaat met de diagnoseconnector van Royal Enfield modellen.
• M055 Diagnose-adapter (Honda): Verloopkabel voor het verbinden met de 16-pins diagnosepoort van specifieke Honda motorfietsen.
• M056 Diagnose-adapter (Kymco): Speciale kabel voor diagnose aan Kymco motorfietsen en scooters met een afwijkende connector.
• M061 Diagnose-adapter (Yamaha): Verloopkabel voor communicatie met de ECU op specifieke Yamaha motorfietsen.
• N001 Converter (ROJO/AVIC EFI System): Converter voor het verbinden met motorfietsen die zijn uitgerust met een ROJO of AVIC EFI-systeem.
• N043 Diagnose-adapter (BRP): Adapter voor diagnose aan BRP voertuigen met een specifieke 4-pins connector.
• N052 Diagnose-adapter (Royal Enfield): Verloopkabel voor het aansluiten op de diagnosepoort van Royal Enfield motorfietsen.

Licentie-informatie

De OBDSTAR MS70 wordt geleverd met een softwarelicentie die één jaar geldig is vanaf activering. Binnen deze periode heeft de gebruiker toegang tot alle beschikbare software-updates voor motorfietsen, scooters, ATV's en UTV's die door OBDSTAR worden ondersteund.

• Licentieperiode: 1 jaar geldig vanaf activering van het apparaat.
• Software-updates: Updates voegen nieuwe motorfietsmerken en -modellen toe, breiden diagnosefuncties uit en verbeteren de bestaande protocolondersteuning.
• Uitgebreide functies: Functies zoals eenklik-updates via WiFi en externe technische assistentie door OBDSTAR-technici vereisen een actieve licentie.
• Na verloop van licentie: Het apparaat blijft werken met de laatst gedownloade softwareversie, maar nieuwe updates en toegang tot online functies zijn niet meer beschikbaar zonder verlenging.

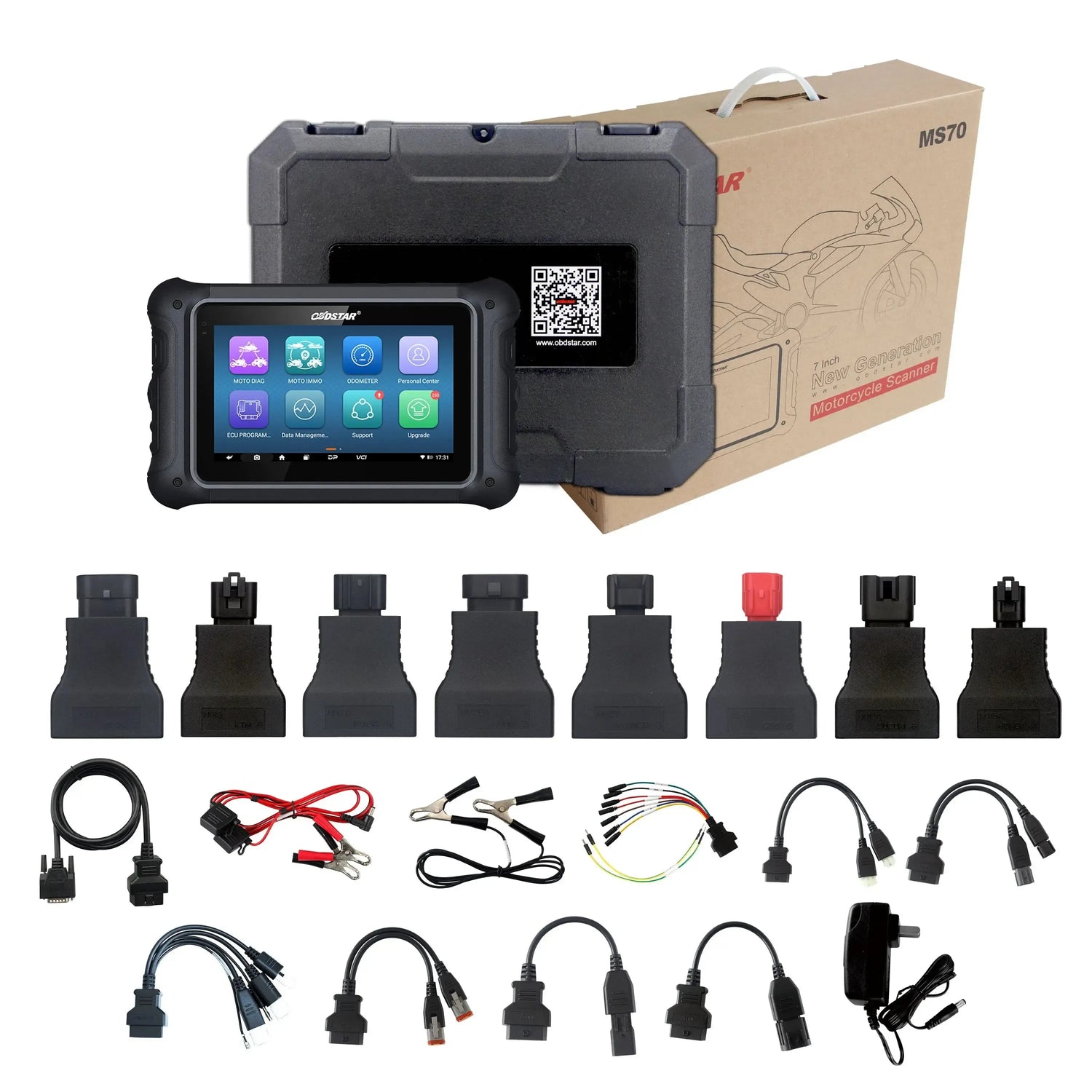

Verpakkingsinhoud

• 1x OBDSTAR MS70 uitleesapparaat
• 1x 12V2A oplader
• 1x M001A hoofdkabel
• 1x M002 voedingskabel
• 1x M002A GND-kabel
• 1x M003A multifunctionele jumper
• 1x N004 adapter (Aprilia/Ducati/Honda/KTM/Piaggio/Vespa/Yamaha)
• 1x M005 adapter (Kawasaki)
• 1x M006 adapter (Kawasaki)
• 1x N012A adapter (Suzuki)
• 1x N015A adapter (Honda)
• 1x M018A adapter (Yamaha)
• 1x N019 adapter (KTM)
• 1x N021A adapter (Aeon/Benelli/Benelli DSK/Zongshen/Lifan/Xinyuan/Wangjiang/Dadi Yingwang/Dayun/Jialing/Jiming/Jiangmen Dazhi/Loncin/QJBenelli/Yongyuan)
• 1x N026 adapter (SYM)
• 1x N027 adapter (Kymco/Kawasaki)
• 1x M034 adapter (Harley-Davidson)
• 1x M037 adapter (Ducati)
• 1x N041 OBD-adapter
• 1x M042A adapter (Indian/Victory)
