OBDSTAR  |  SKU: M045

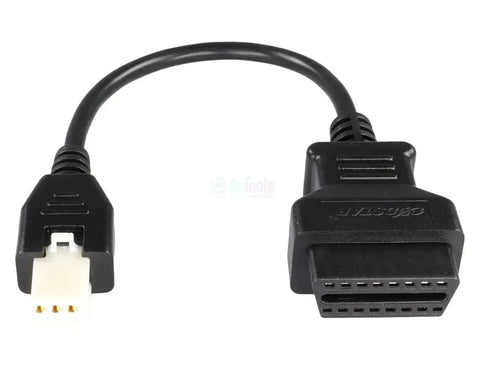

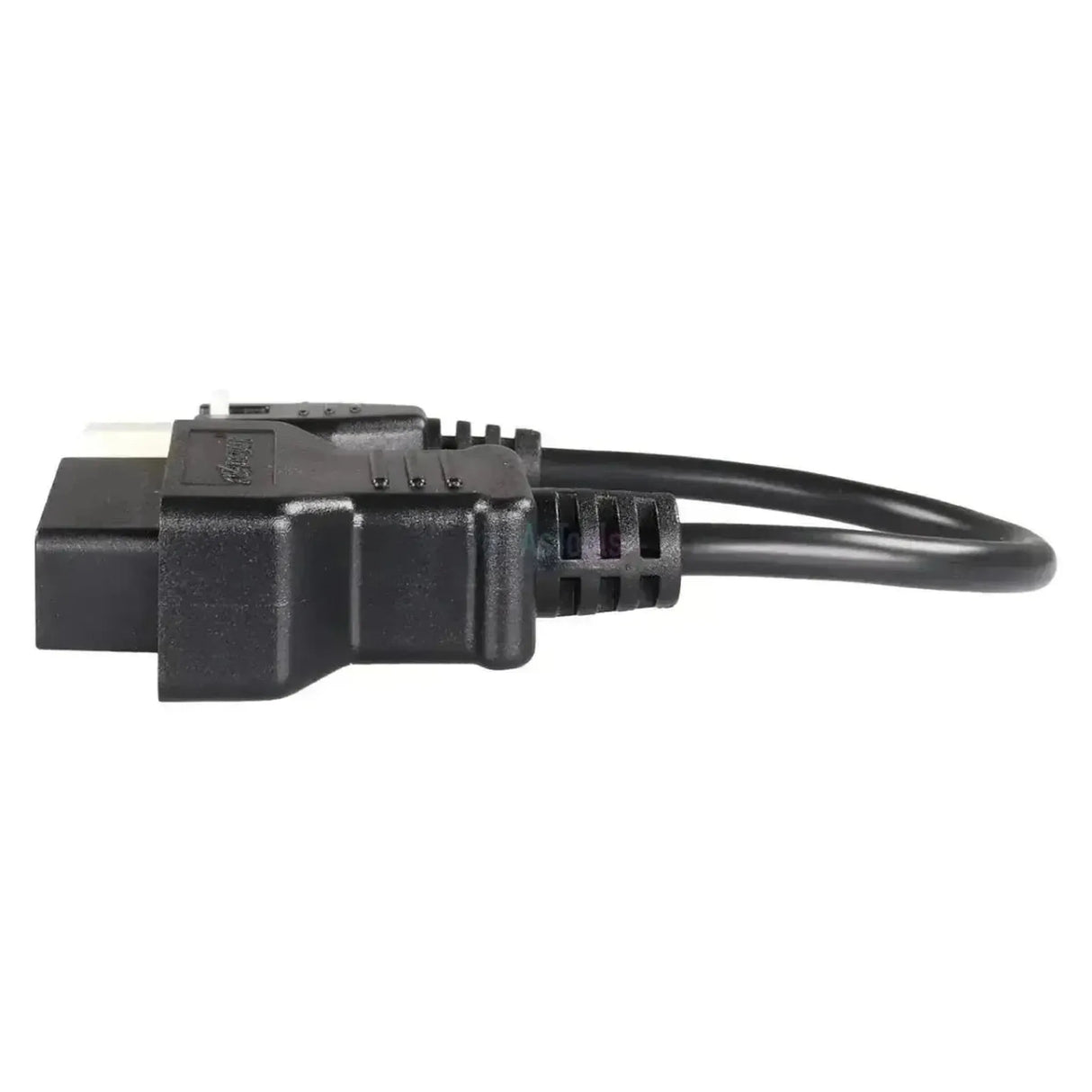

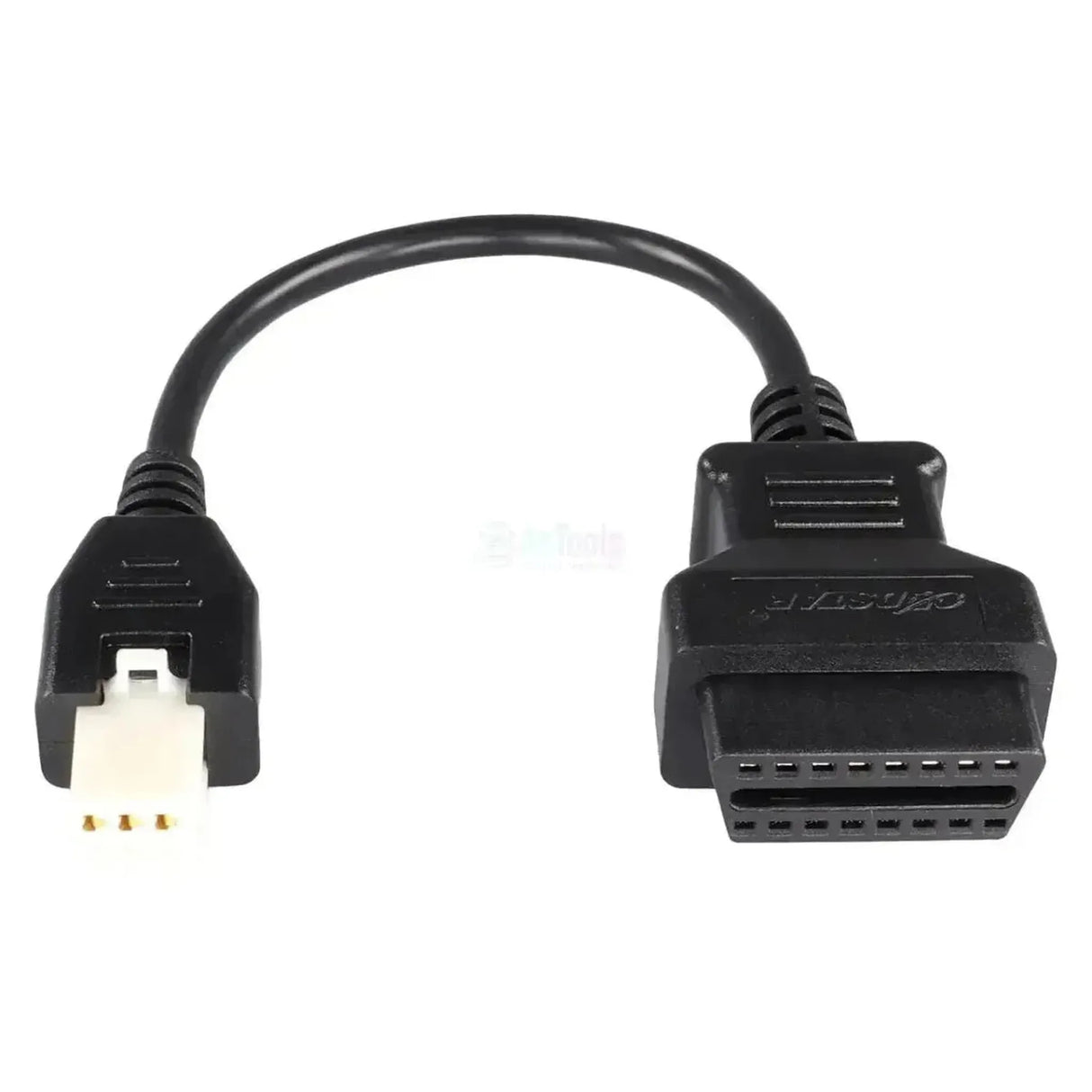

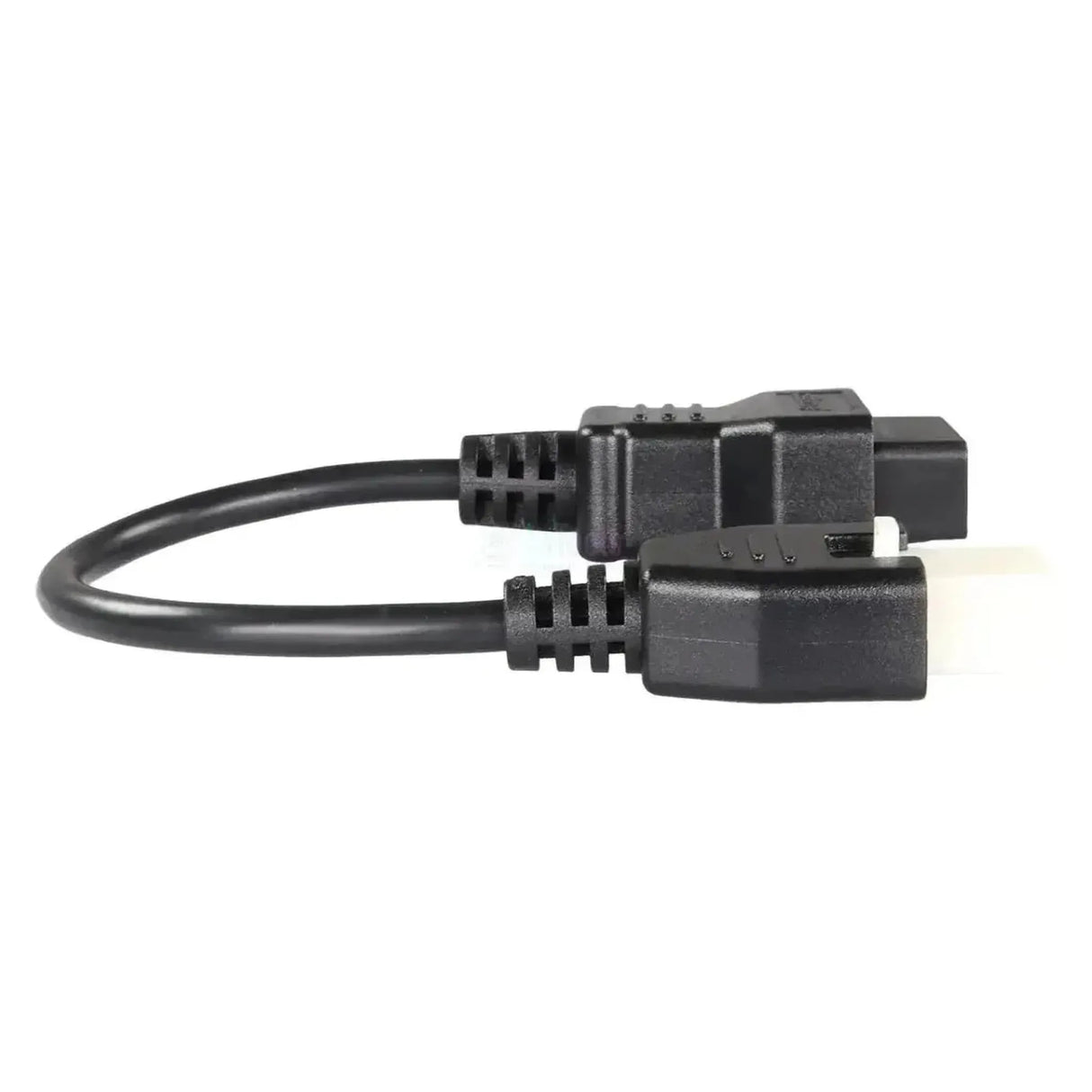

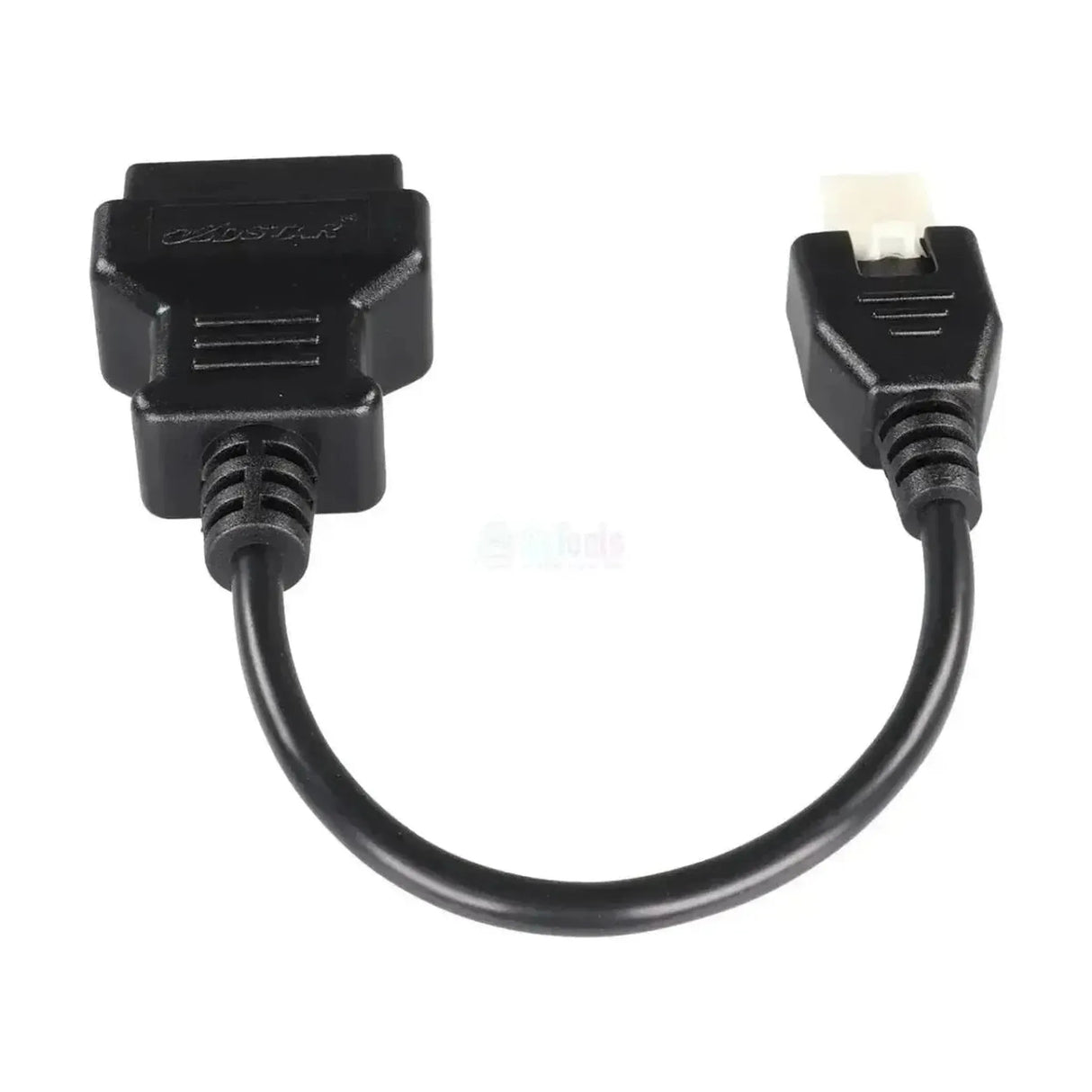

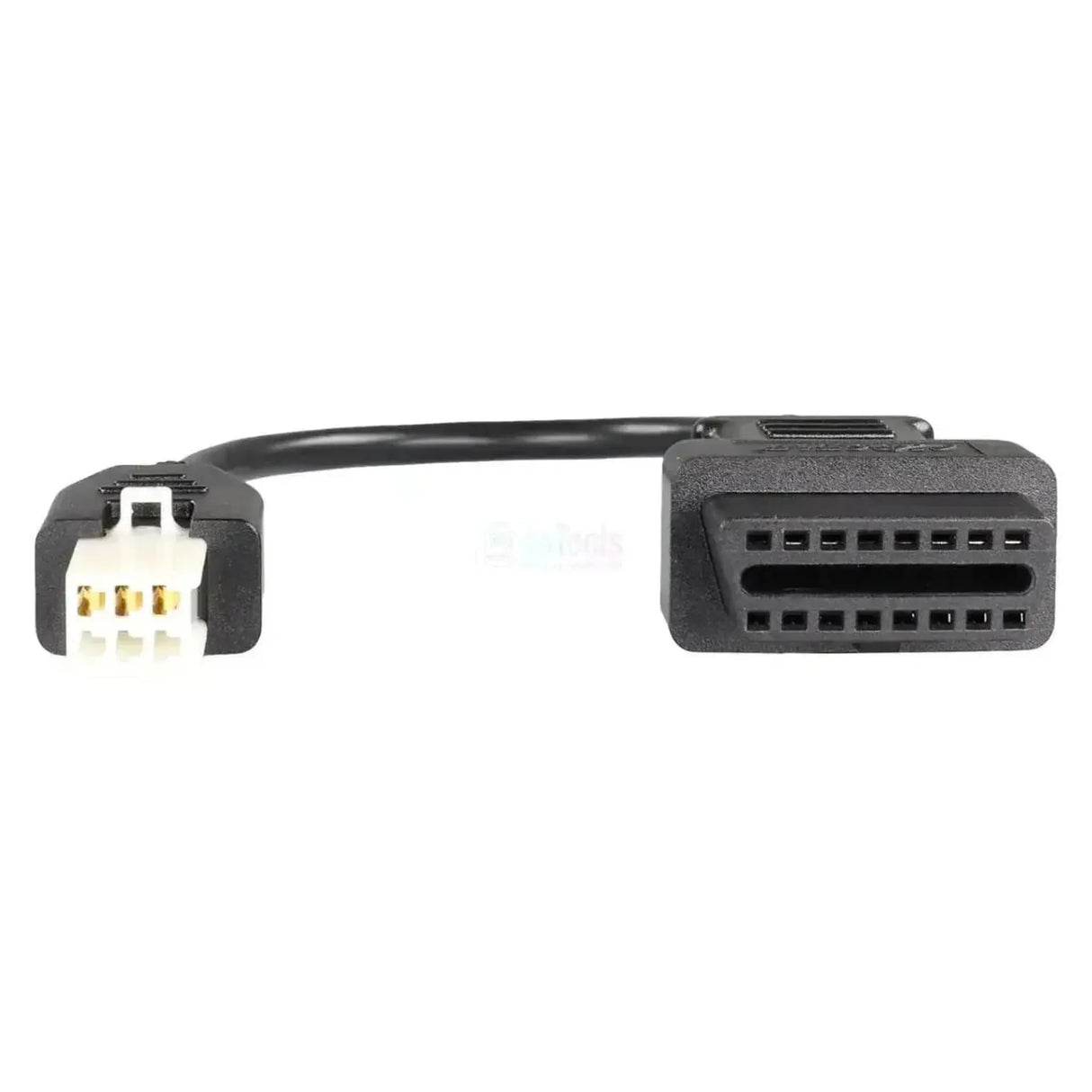

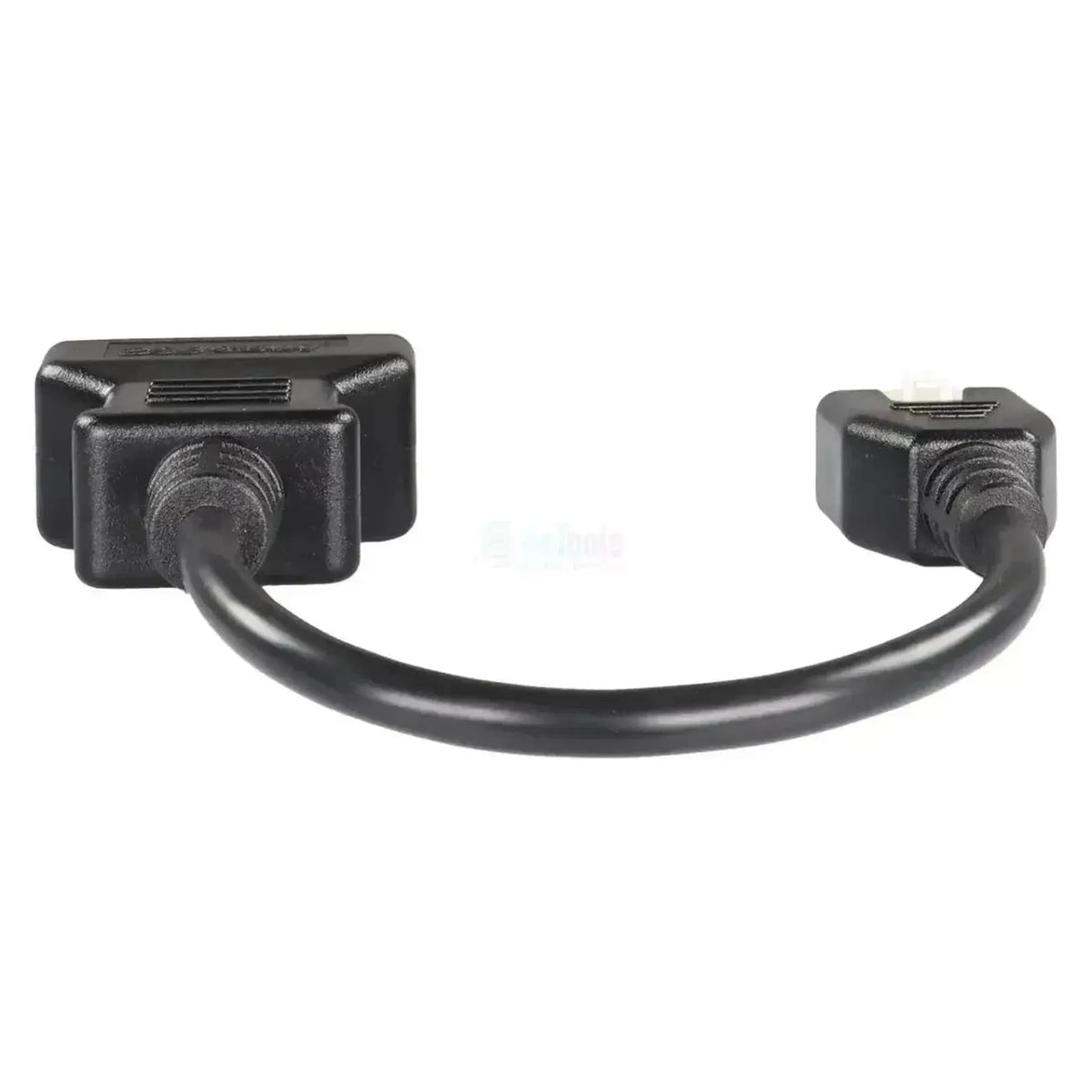

OBDSTAR (M045) | Shineray 6-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets

€26,95 incl.
€22,27 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

De OBDSTAR M045 verbindt de 6-pins diagnoseaansluiting van Shineray-motorfietsen met de 16-pins OBD2-ingang van uw OBDSTAR-toestel. De aansluiting zit op de motorfiets zelf. De plaats verschilt per model.

Shineray gebruikt geen standaard OBD2-aansluiting. Met deze kabel bereikt uw toestel de motorregeling achter de 6-pins stekker. U leest en wist foutcodes en bekijkt live data. De kabel zet de aansluiting alleen fysiek om. Het toestel moet zelf de Shineray-diagnose ondersteunen, zoals de MS50 en de MOTOMASTER.

PLUSPUNTEN

✔Maakt de 6-pins Shineray-aansluiting bereikbaar voor uw OBDSTAR-toestel.
✔U heeft geen apart merkspecifiek testapparaat nodig om de motorfiets uit te lezen.
✔Bedoeld voor de OBDSTAR-motorfietstoestellen met Shineray-software, zoals de MS50 en de MOTOMASTER.
✔De kabel werkt passief: Er is geen eigen software of instelling nodig.

AANDACHTSPUNTEN

✕Uw uitleesapparaat moet de merkspecifieke Shineray-diagnose via de 6-pins aansluiting ondersteunen; de kabel zet geen protocollen om.
✕Een eenvoudige EOBD-codelezer werkt niet via deze kabel; die leest alleen de standaard OBD2-gegevens van auto's.
✕Andere merken met een 6-pins stekker gebruiken vaak een andere pinbezetting; de kabel is alleen voor Shineray.
✕Welke modellen en functies u bereikt, bepaalt de software van uw toestel; controleer de dekkingslijst vooraf.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die Shineray-motorfietsen met de 6-pins aansluiting uitlezen.

Regeleenheden die u kunt benaderen

  • Motorregeling: Injectie en ontsteking.
  • Overige systemen: Per model en uitrusting.

Wat u kunt doen

  • Foutcodes: Lezen en wissen.
  • Live data: Actuele meetwaarden bekijken.
  • Identificatie: Gegevens van de regeleenheid.
  • Overige functies: Waar het toestel ze biedt.

Zo gebruikt u hem

  1. Aansluiting zoeken: Zoek de 6-pins stekker op de motorfiets.
  2. Aansluiten: Steek de 6-pins stekker in de aansluiting.
  3. Toestel koppelen: Sluit de 16-pins stekker aan op het toestel.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies Shineray, het model en het systeem.

Compatibele voertuigen en toepassingen

Bepalend is de 6-pins Shineray-diagnoseaansluiting. Het model zelf is niet bepalend; de stekker op de motorfiets wel.

Shineray:

  • Motorfietsen: Uitvoeringen met de 6-pins aansluiting.
💡
Goed om te weten: Tel de pinnen van de diagnosestekker op de motorfiets. Bij 6 pinnen op een Shineray past deze kabel. Kijk daarna in de dekkingslijst van uw toestel of het model wordt ondersteund.

Verpakkingsinhoud

  • 1x OBDSTAR (M045) | Shineray 6-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets

Technische specificaties

Algemeen

Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk
OBDSTAR
Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product
Verloopkabel

Geschikt voor

Met welk merk diagnoseapparaat de kabel werkt. Een kabel van het ene merk past meestal niet op een tester van een ander merk.Geschikt diagnoseapparaat
  • OBDSTAR
Of de kabel een aparte stroomaansluiting nodig heeft, bijvoorbeeld via accuklemmen. Een passieve kabel werkt zonder.Eigen voeding nodig

Aansluitingen

De stekker die in de diagnosepoort van het voertuig of de machine gaat. Die moet precies passen.Aansluiting voertuigzijde
6-pins OBD
De stekker aan de kant van je diagnoseapparaat of interface. Meestal een 16-pins OBD2-stekker.Aansluiting apparaatzijde
16-pins OBD2 (J1962)

Diagnosefuncties

Je ziet de actuele meetwaarden van sensoren terwijl het voertuig draait. Handig om storingen op te sporen.Live data bekijken

Afmetingen en gewicht

Hoe zwaar de kabel of adapter is.Gewicht
0,1 kg

Overige specificaties

Toepassing
Shineray-motorfietsen met de 6-pins diagnoseaansluiting
Werking
Passief, geen protocolconversie
Geschikt voor
OBDSTAR-toestellen met Shineray-diagnose, zoals MS50 en MOTOMASTER
