Ontdek vergelijkbare producten: Voertuig OBD Verloopkabels & Adapters
AsTools  |  SKU: A0233

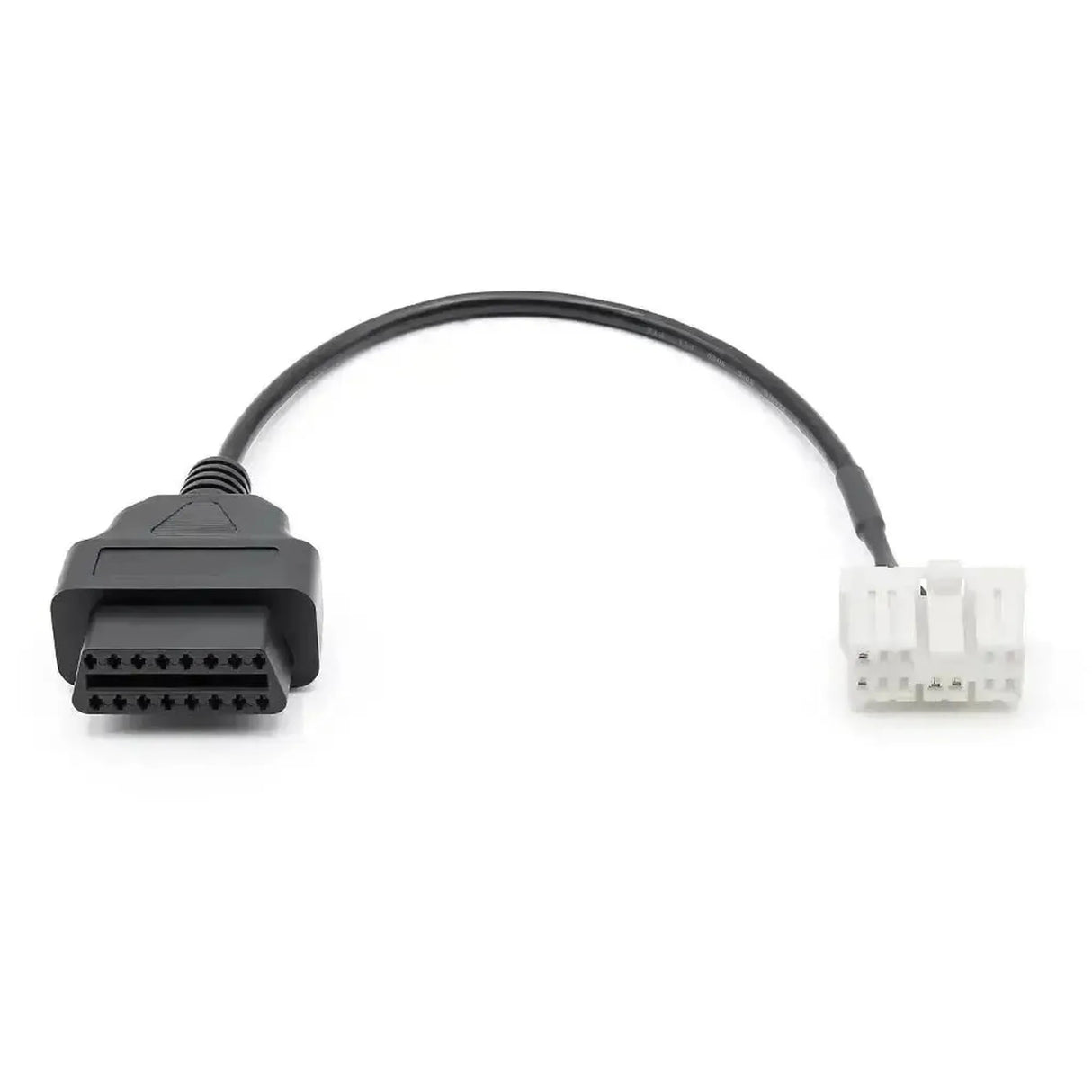

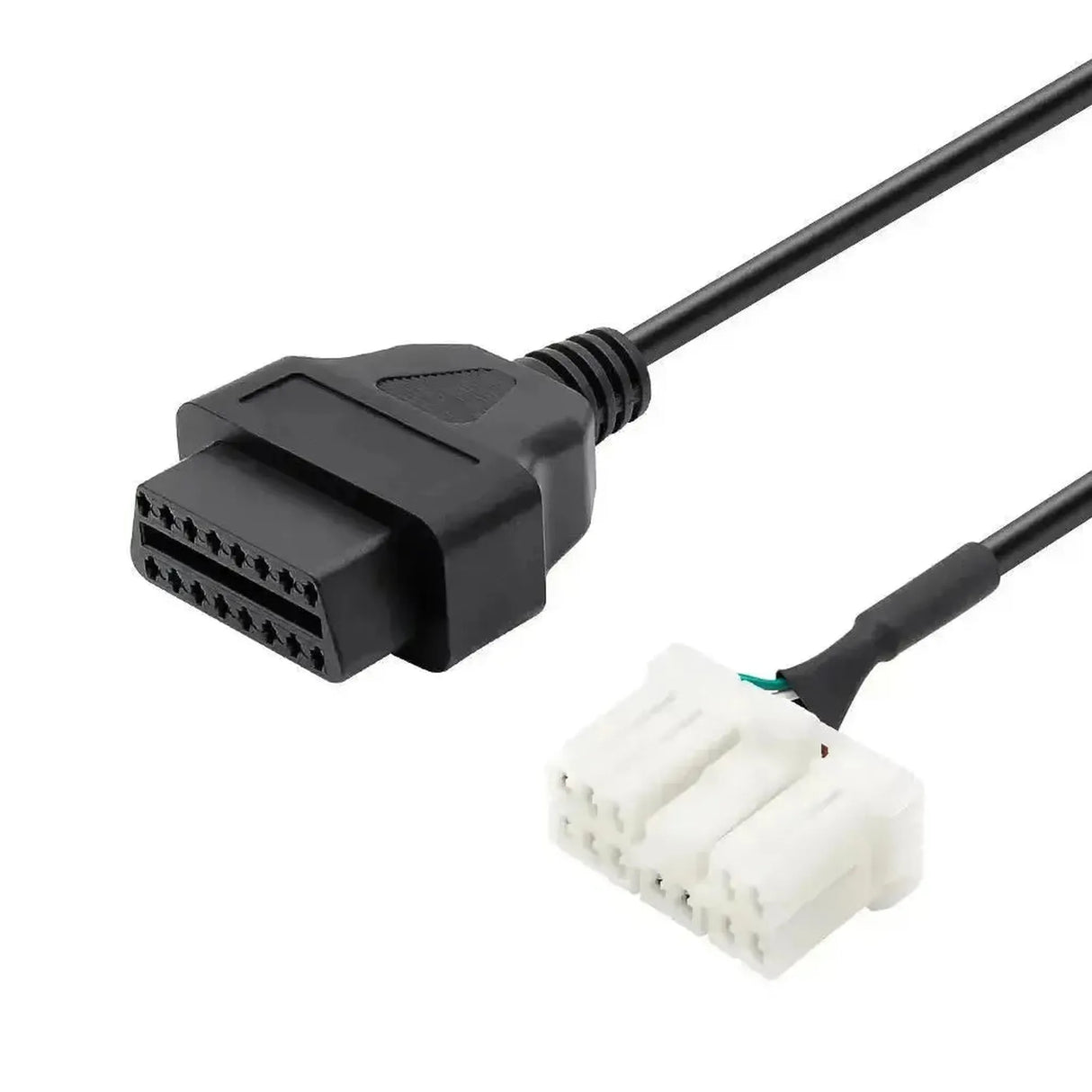

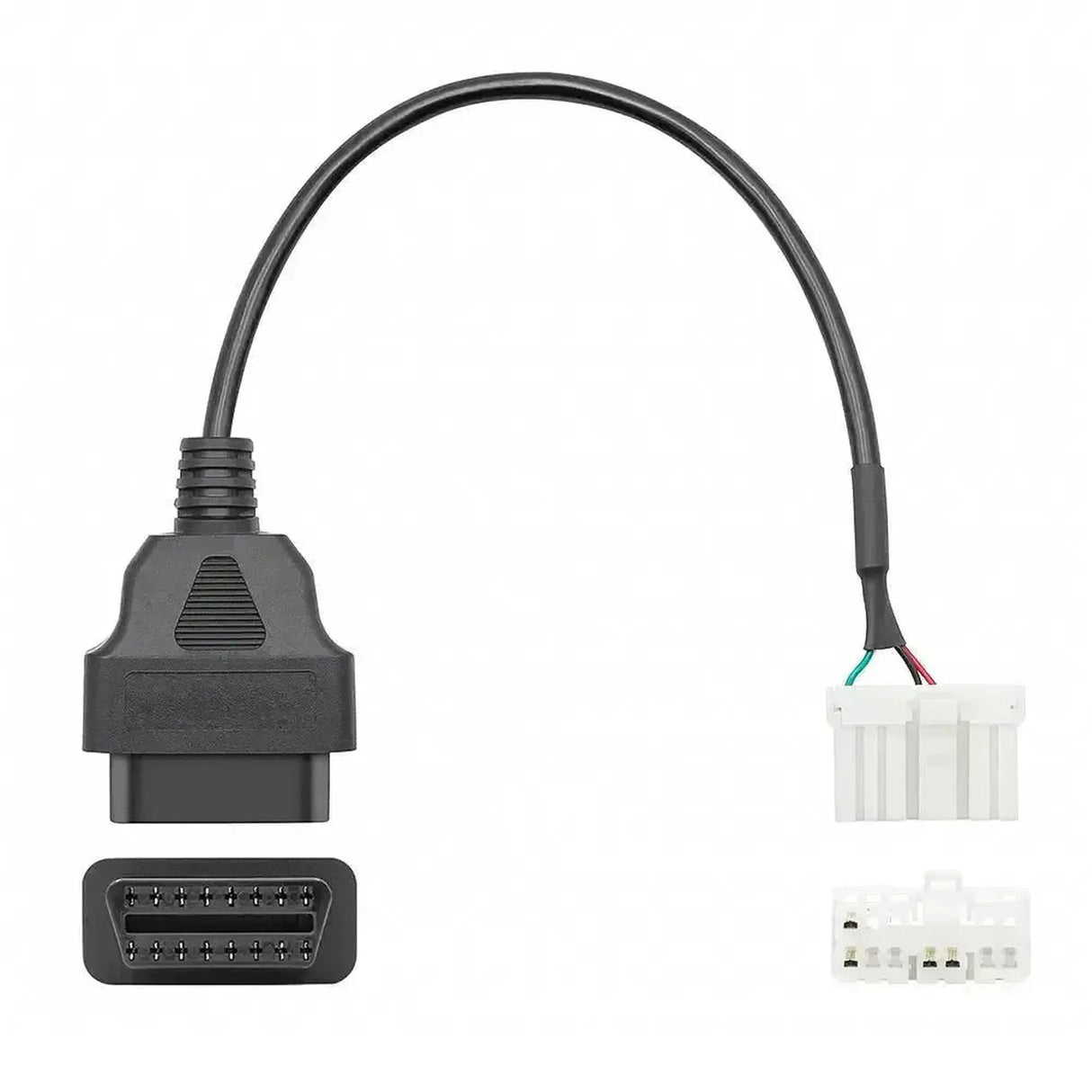

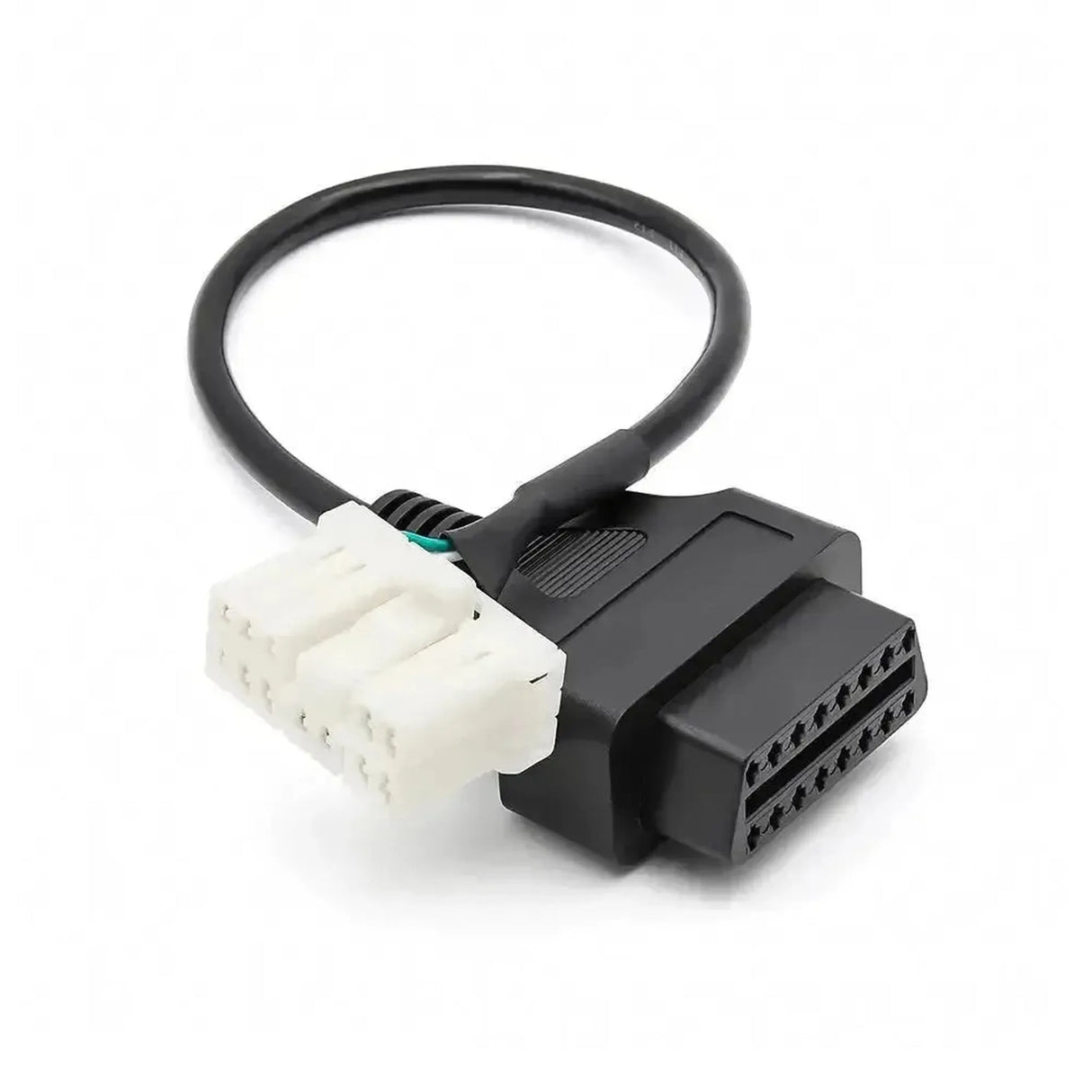

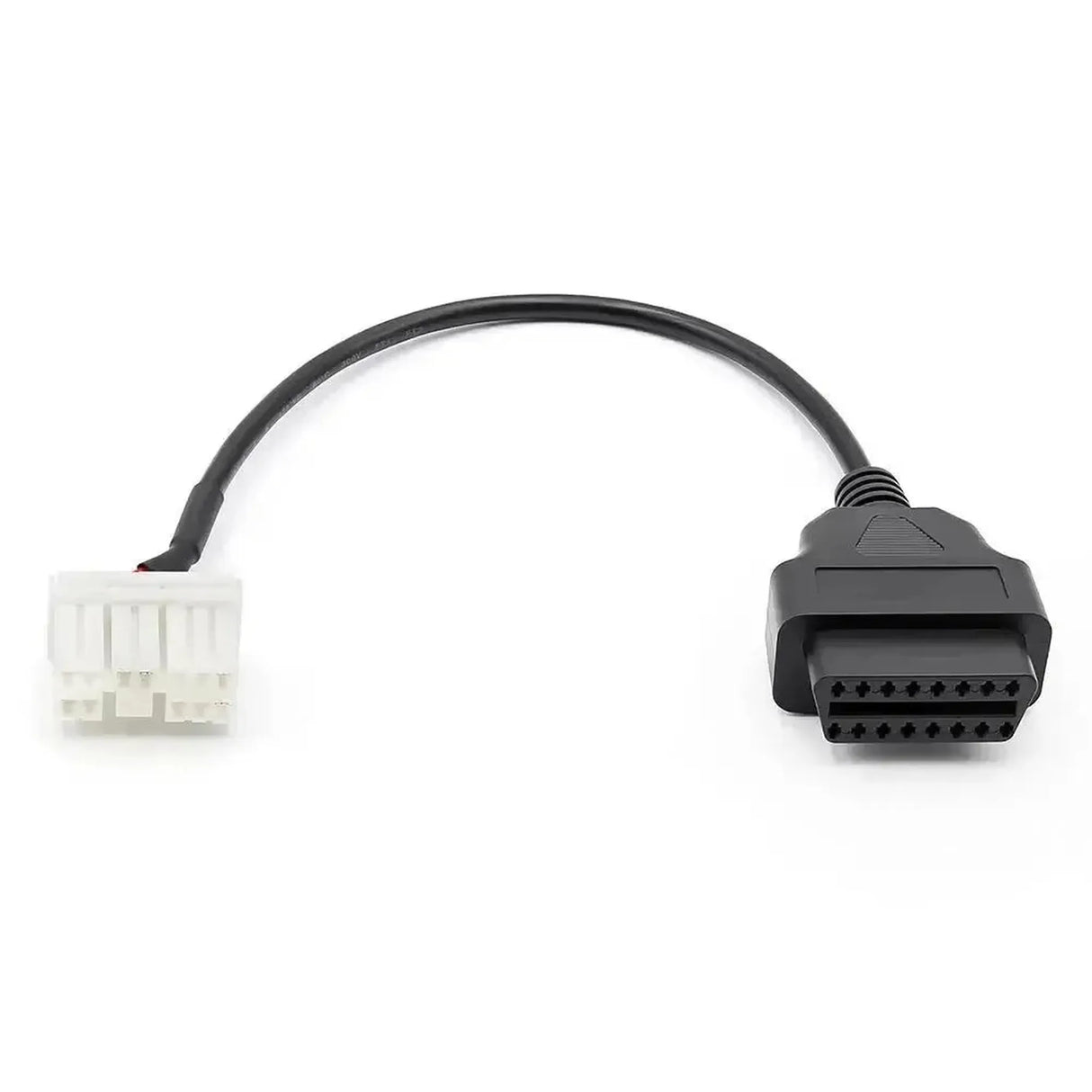

Tesla 12-pins OBD – 16-pins OBD2 Verloopkabel | Personenauto

€10,95 incl.
€9,05 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

Deze verloopkabel verbindt de zwarte 12-pins diagnoseaansluiting van de Tesla Model S van vóór de facelift met een uitleesapparaat of interface met een 16-pins OBD2-stekker. De aansluiting zit achter het opbergvak onder het centrale scherm.

De Model S heeft geen gewone OBD2-poort. Via deze aansluiting bereikt u de CAN-bus van de auto, met gegevens over onder meer de hoogvoltage-accu, de aandrijving en het laden. De kabel zet de aansluiting alleen fysiek om. Uw uitleesapparaat of app moet zelf Tesla-diagnose ondersteunen.

PLUSPUNTEN

✔Geeft toegang tot de CAN-bus van de Model S, die u zonder deze kabel niet met een OBD2-apparaat bereikt.
✔U gebruikt uw bestaande apparaat of interface met 16-pins OBD2-stekker; een aparte Tesla-tester is niet nodig.
✔Geschikt voor het uitlezen van accugegevens, zoals celspanningen en temperaturen, met software die dat ondersteunt.
✔De kabel werkt passief en heeft geen eigen software nodig.

AANDACHTSPUNTEN

✕Uw uitleesapparaat moet de merkspecifieke diagnose via deze aansluiting ondersteunen; de kabel zet geen protocollen om.
✕Een eenvoudige EOBD-codelezer werkt niet via deze kabel; die leest alleen emissiegerelateerde OBD2-gegevens.
✕Alleen voor de Model S met de 12-pins aansluiting; vanaf september 2015 en bij de Model X zit er een 20-pins aansluiting.
✕Om bij de aansluiting te komen moet u het opbergvak onder het scherm losdrukken.

Toepassingen en functionaliteiten

De kabel is bedoeld voor garages en specialisten die een oudere Tesla Model S uitlezen.

Gegevens die u kunt benaderen

  • HV-accu: Celspanningen en temperaturen.
  • Aandrijving: Vermogen, koppel en omvormer.
  • Thermisch beheer: Koeling en verwarming.
  • Laden: Gegevens van AC- en DC-laden.

Wat u kunt doen

  • Live data: Actuele waarden bekijken.
  • Foutcodes: Lezen waar het apparaat dat biedt.
  • Accucontrole: Toestand van de HV-accu volgen.
  • Logging: Waarden tijdens een rit vastleggen.

Zo gebruikt u hem

  1. Auto uit: Zet de auto in parkeerstand.
  2. Opbergvak los: Druk het vak onder het scherm stevig omlaag.
  3. Aansluiten: Steek de 12-pins stekker in de aansluiting.
  4. Apparaat koppelen: Sluit uw apparaat aan op de 16-pins stekker.
  5. Uitlezen: Start de Tesla-diagnose in uw apparaat of app.

Compatibele voertuigen en toepassingen

Bepalend is de zwarte 12-pins aansluiting achter het opbergvak. Die zit alleen in de Model S van vóór de facelift.

Tesla:

  • Model S (vóór facelift): 2012 tot september 2015.
💡
Goed om te weten: De aansluiting zit achter het opbergvak onder het centrale scherm. Druk het vak stevig omlaag tot de klemmen loslaten. Ziet u een blauwe 20-pins stekker, dan heeft u de 20-pins kabel nodig.

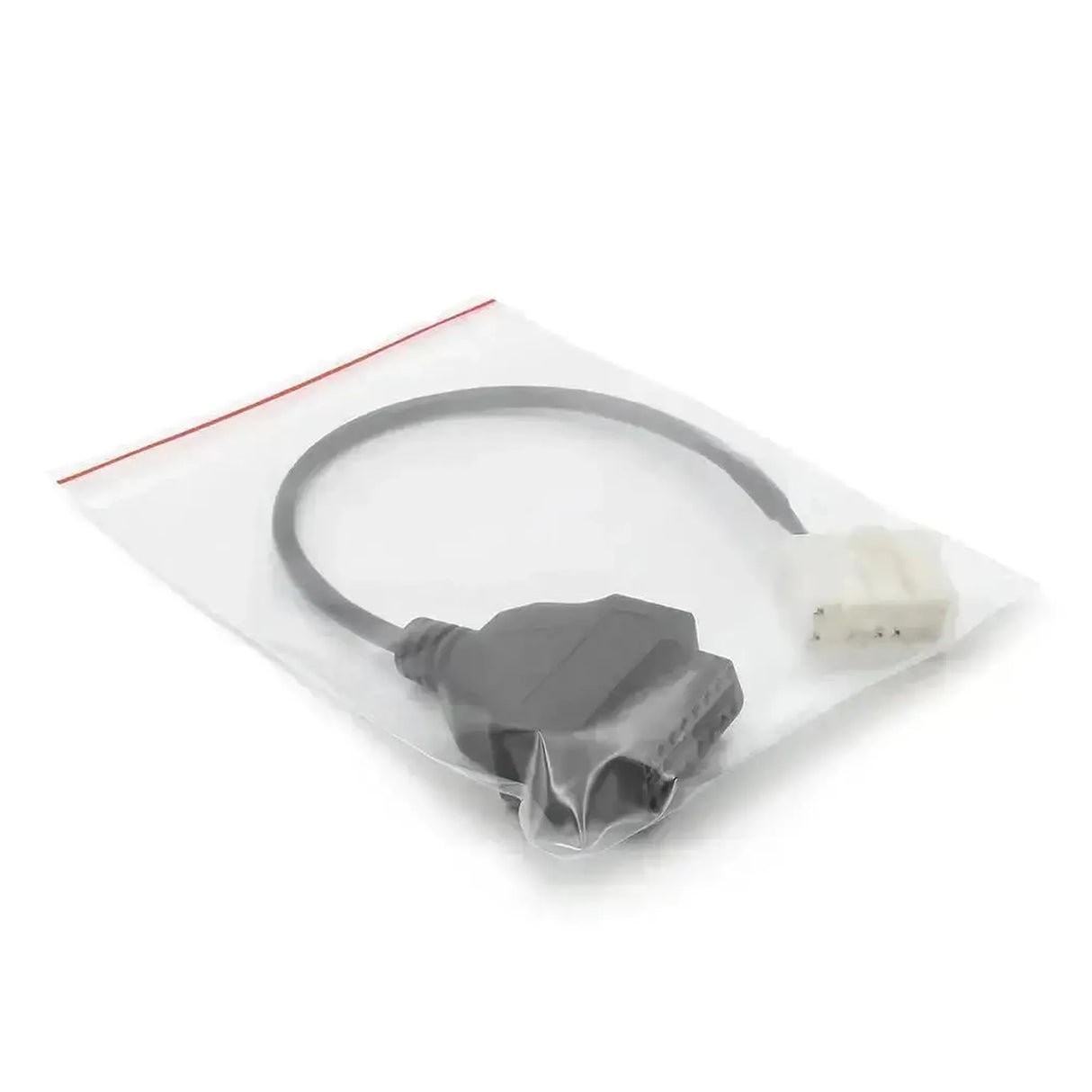

Verpakkingsinhoud

  • 1x Tesla 12-pins OBD – 16-pins OBD2 Verloopkabel | Personenauto

Technische specificaties

Algemeen

Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk
AsTools
Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product
Verloopkabel
Op welke soorten voertuigen of machines je de kabel gebruikt. Zo zie je snel of hij past bij wat er in je werkplaats komt.Voertuigsoorten
  • Personenauto

Aansluitingen

De stekker aan de kant van je diagnoseapparaat of interface. Meestal een 16-pins OBD2-stekker.Aansluiting apparaatzijde
16-pins OBD2, vrouwelijk
Via welke datalijnen de kabel signalen doorgeeft. Het voertuig en de tester moeten dezelfde manier van communiceren gebruiken.Communicatie
  • CAN-bus

Overige specificaties

Toepassing
Tesla Model S (2012 tot september 2015) met de 12-pins diagnoseaansluiting
Aansluiting voertuigzijde
12-pins (Tesla, zwart)
Werking
Passief, geen protocolconversie
