AsTools | SKU: A0153

Yamaha 4-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets

Name: Yamaha 4-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets
Brand: AsTools
SKU: A0153
Price: 9.95 EUR
Availability: InStock
Rating: 4.75 (4 reviews)

4 reviews

€9,95 incl.

€8,22 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

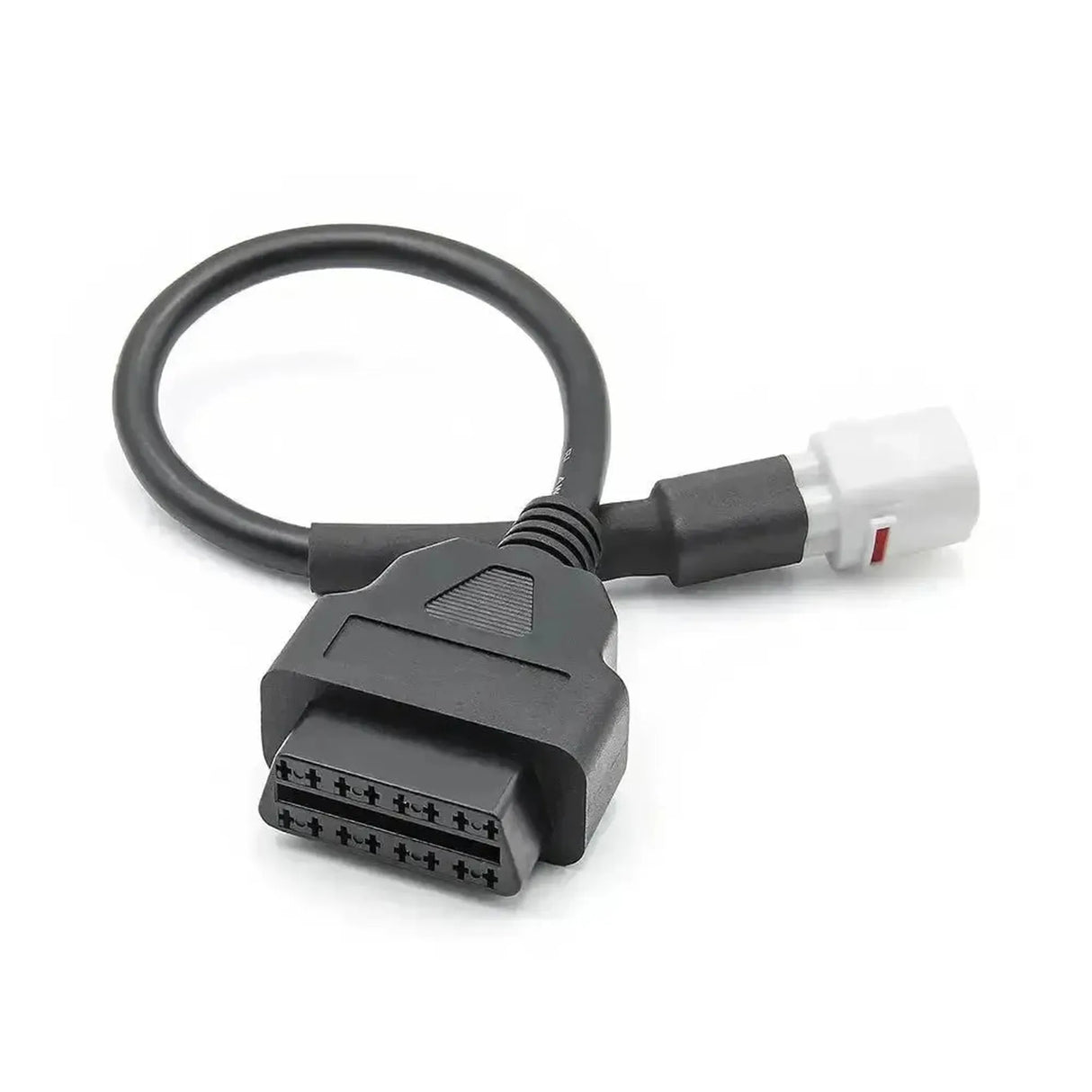

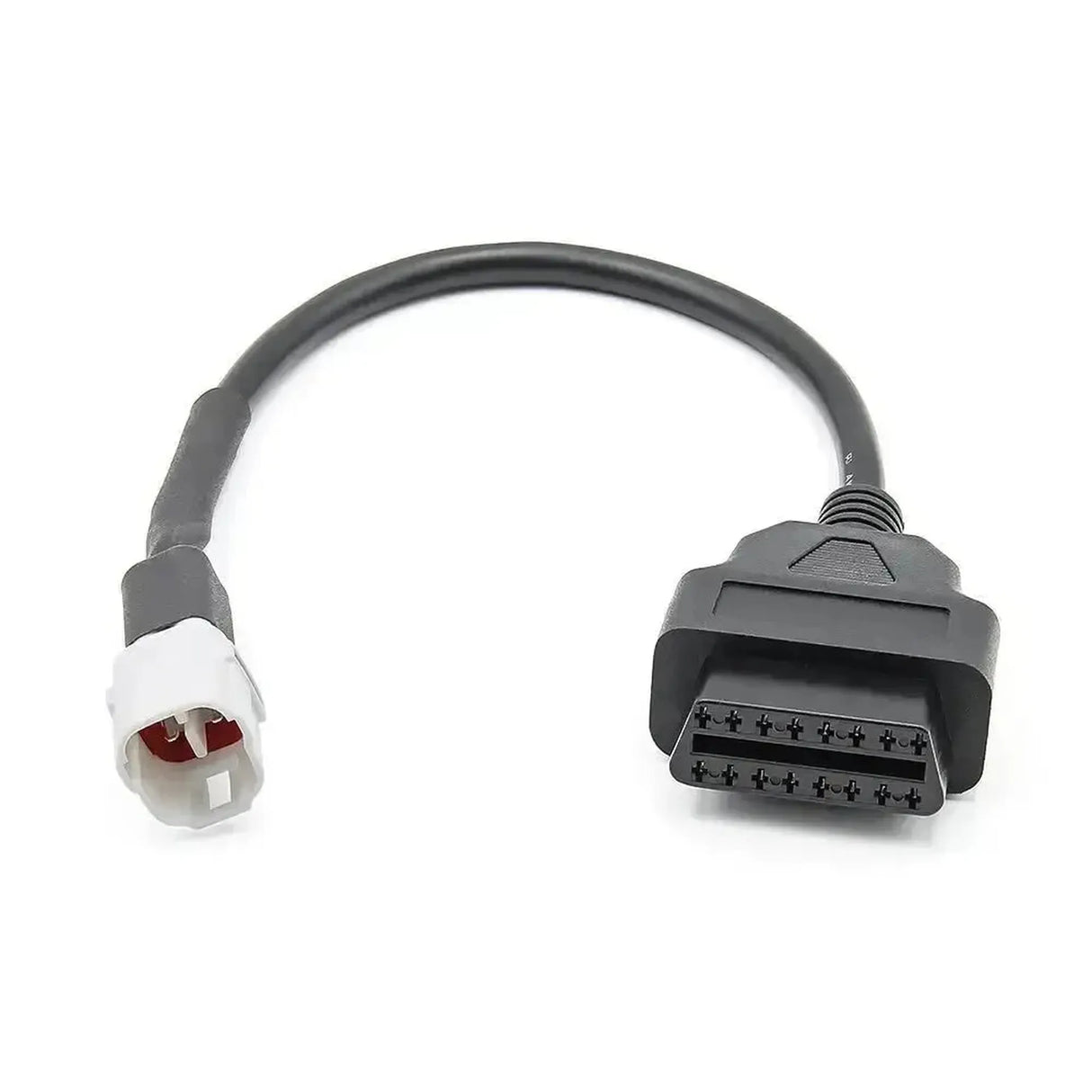

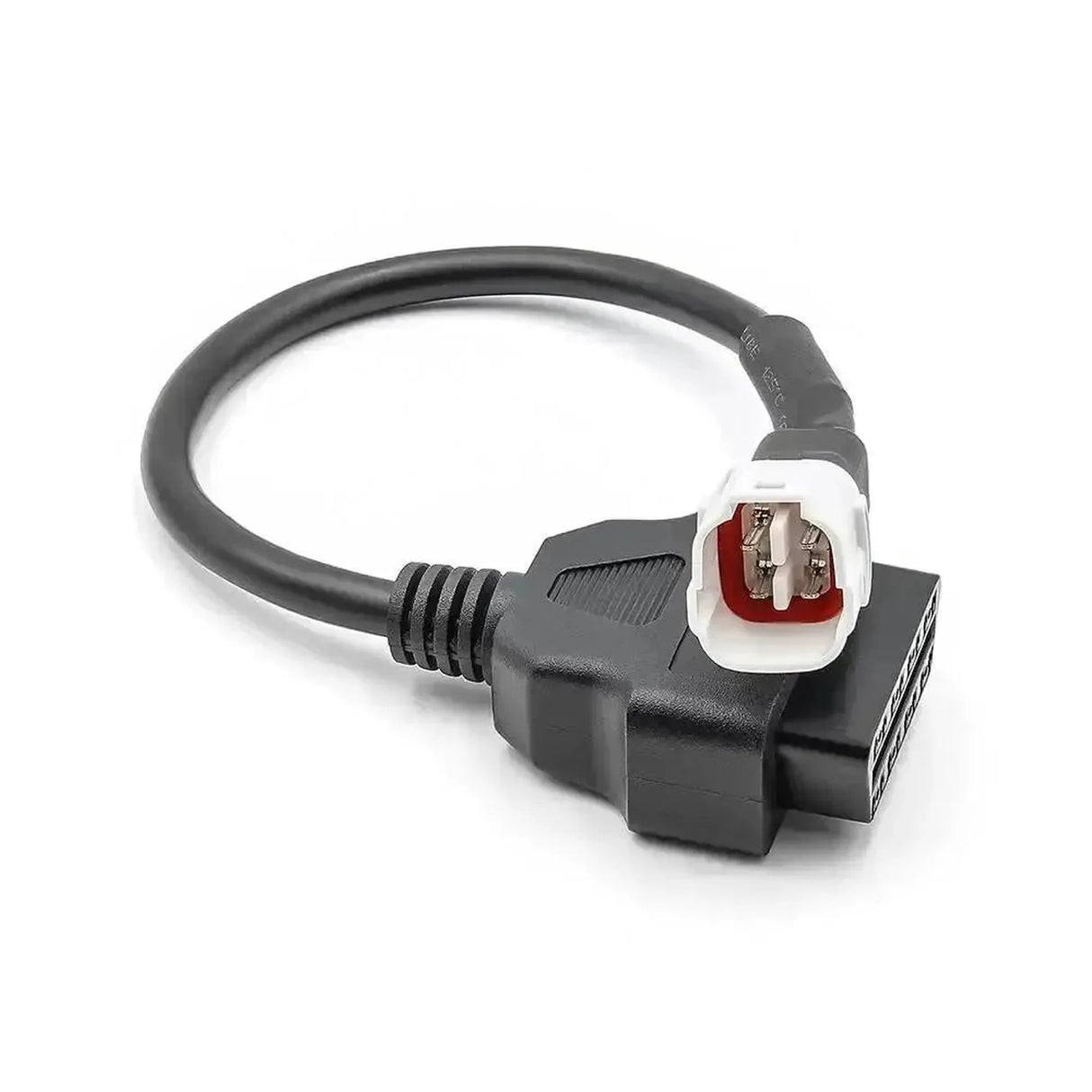

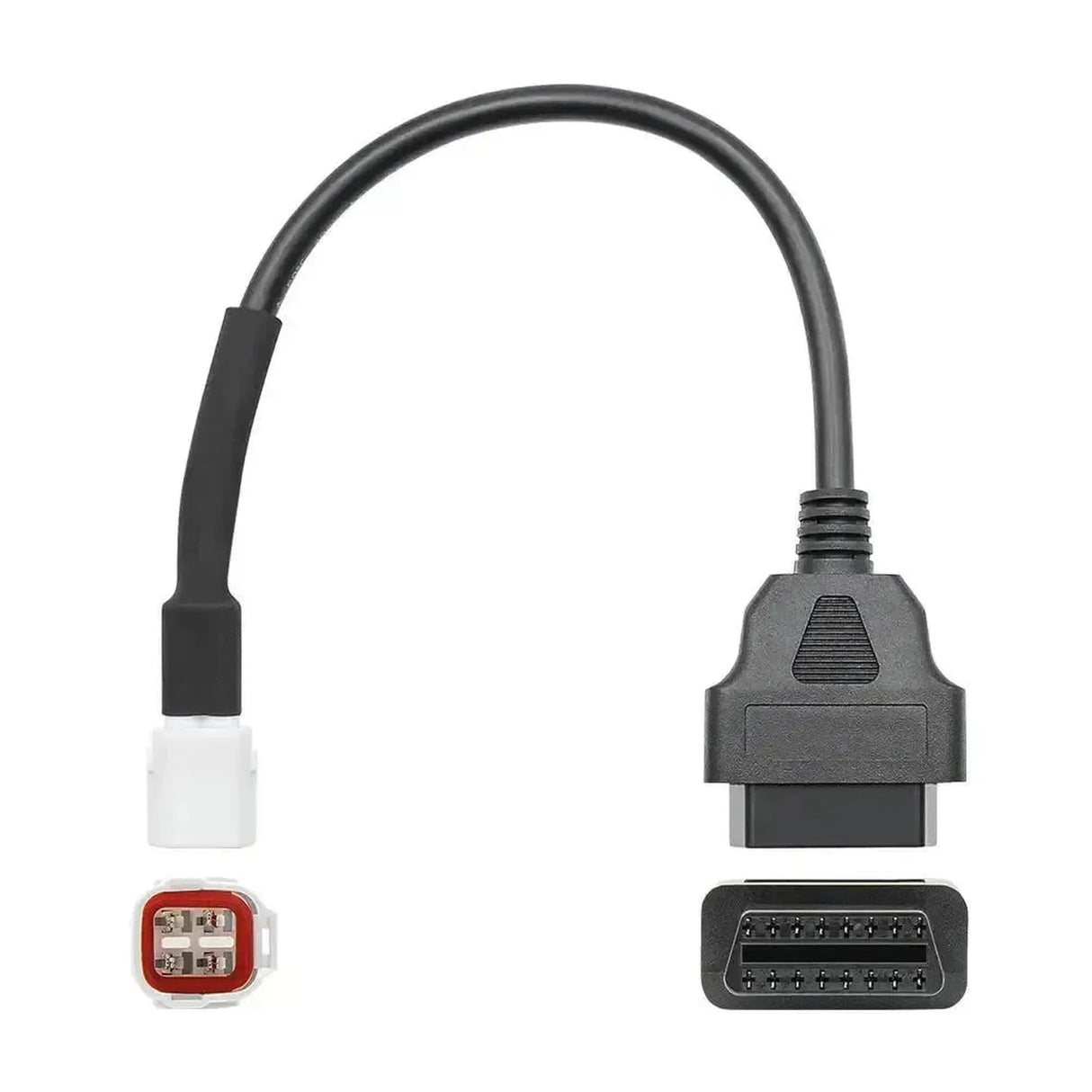

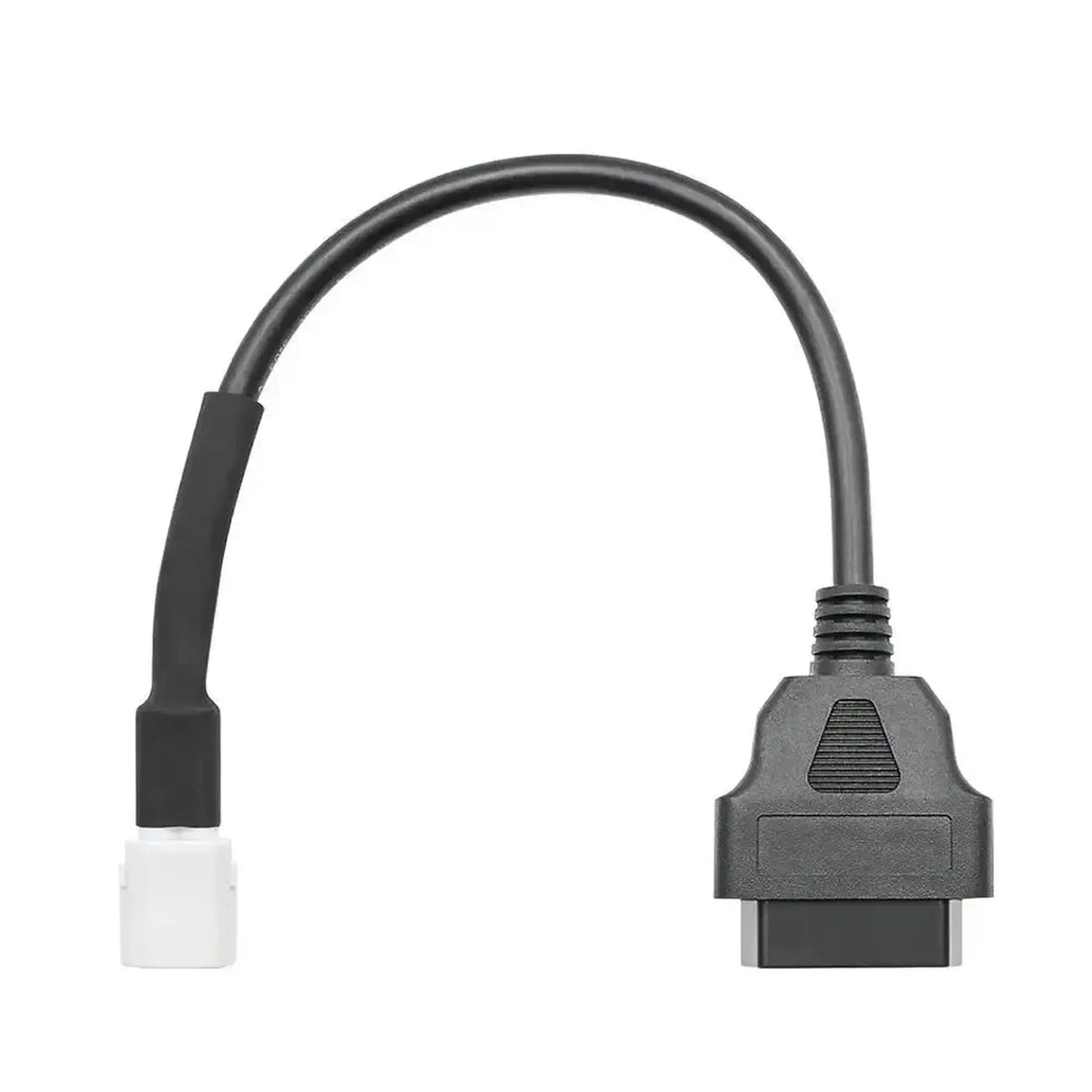

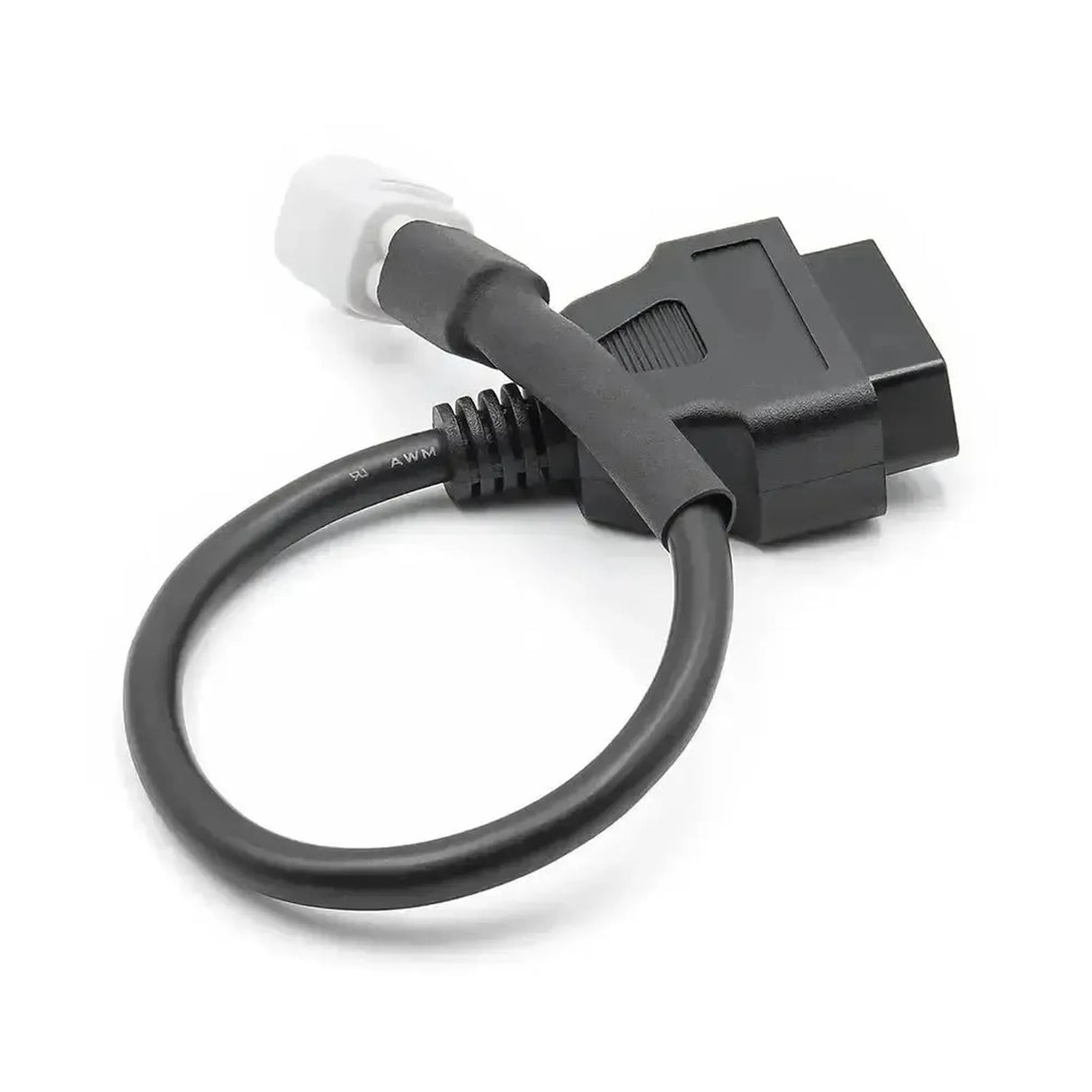

Deze verloopkabel verbindt de 4-pins diagnoseaansluiting van Yamaha-motorfietsen met een uitleesapparaat met een 16-pins OBD2-stekker. De aansluiting zit meestal onder het zadel.

Yamaha gebruikte deze stekker op de modellen van vóór de Euro 5-norm, ongeveer tot 2020. Met de kabel leest u foutcodes en live data uit het motormanagement. De kabel zet de aansluiting alleen fysiek om. Het uitleesapparaat moet zelf de Yamaha-diagnose ondersteunen.

PLUSPUNTEN

✔Maakt de 4-pins Yamaha-aansluiting bereikbaar voor uw bestaande OBD2-uitleesapparaat of interface.

✔Geschikt voor veel Yamaha-modellen, van de MT-07 tot de YZF-R1 en de Tracer 900.

✔U heeft geen apart Yamaha-testapparaat nodig om de aansluiting te bereiken.

✔De kabel werkt passief: Hij heeft geen software of eigen elektronica nodig.

AANDACHTSPUNTEN

✕Uw uitleesapparaat moet de Yamaha-diagnose via deze 4-pins aansluiting ondersteunen; de kabel zet geen protocollen om.

✕Een eenvoudige EOBD-codelezer voor personenauto's werkt niet via deze kabel.

✕Euro 5-modellen vanaf ongeveer 2020 hebben de 6-pins Euro 5-aansluiting; daarvoor is een andere kabel nodig.

✕Oudere Yamaha-modellen met een 3-pins aansluiting passen niet op deze kabel.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen en motorrijders die een Yamaha met de 4-pins aansluiting uitlezen.

Regeleenheden die u kunt benaderen

Motormanagement: Injectie, ontsteking en gasklep.
ABS: Op modellen met ABS.
Overige modules: Afhankelijk van model.

Wat u kunt doen

Foutcodes: Lezen en wissen per systeem.
Live data: Actuele sensorwaarden bekijken.
Voertuiginfo: Software- en ECU-gegevens opvragen.
Servicereset: Waar het uitleesapparaat dat biedt.

Zo gebruikt u hem

Aansluiting zoeken: Verwijder het zadel en zoek de 4-pins stekker.
Kapje eraf: Haal de afdekkap van de aansluiting.
Aansluiten: Steek de 4-pins stekker van de kabel erin.
Uitleesapparaat koppelen: Sluit de 16-pins stekker aan.
Uitlezen: Zet het contact aan en kies Yamaha en het model.

Compatibele voertuigen en toepassingen

Bepalend is de 4-pins Yamaha-diagnoseaansluiting van vóór Euro 5. De kabel is geschikt voor onder meer de volgende modellen:

Yamaha:

MT-07: 2015 tot 2020.
MT-09: 2014 tot 2020.
MT-10: 2016 tot 2021.
Tracer 700: 2016 tot 2020.
Tracer 900: 2015 tot 2020.
XSR900: 2016 tot 2021.
YZF-R1: 2015 tot 2019.
YZF-R3: 2018 tot 2021.
XT700 Ténéré: 2019 tot 2020.

💡

Goed om te weten: Tel de pinnen van de aansluiting onder het zadel. Bij 4 pinnen past deze kabel; bij 3 pinnen of bij de 6-pins Euro 5-stekker heeft u een andere kabel nodig.

Verpakkingsinhoud

1x Yamaha 4-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets

Technische specificaties

Algemeen

Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk: AsTools
Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product: Verloopkabel

Aansluitingen

De stekker aan de kant van je diagnoseapparaat of interface. Meestal een 16-pins OBD2-stekker.Aansluiting apparaatzijde: 16-pins OBD2 (J1962)
Via welke datalijnen de kabel signalen doorgeeft. Het voertuig en de tester moeten dezelfde manier van communiceren gebruiken.Communicatie: CAN-bus
