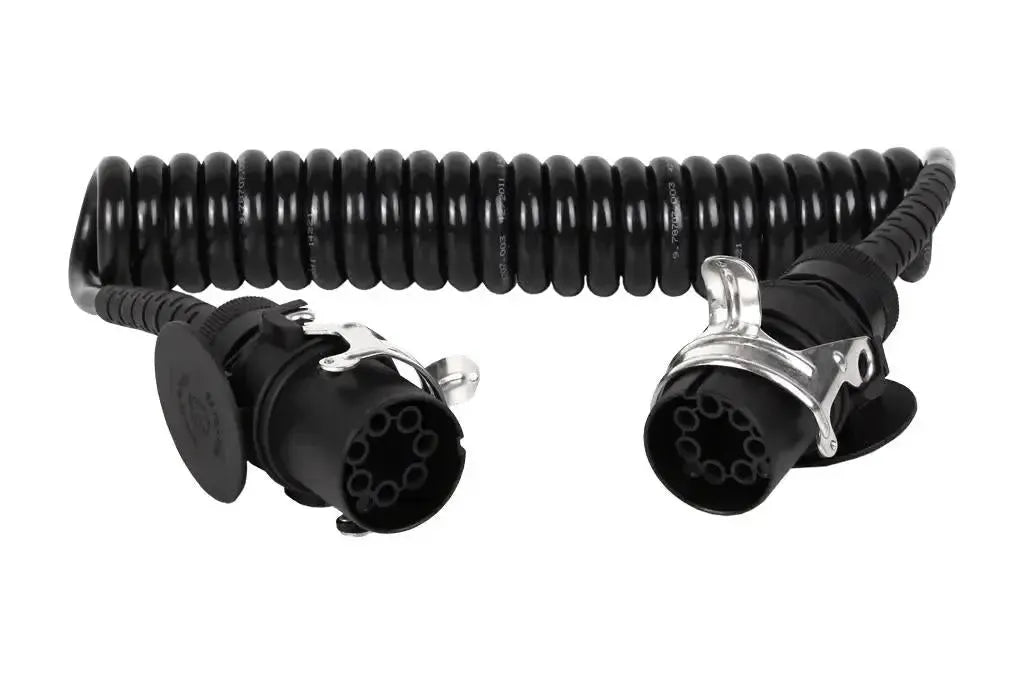

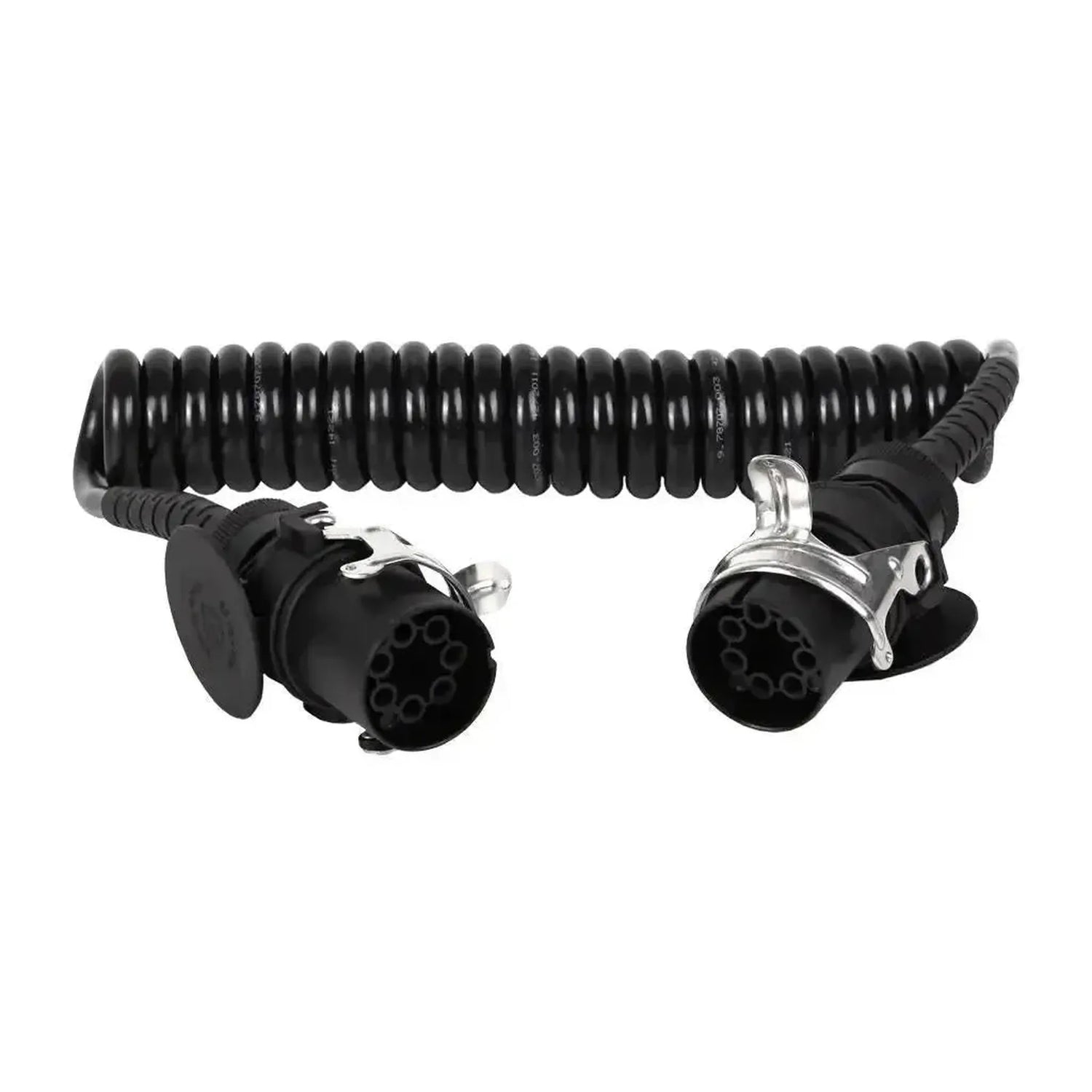

De Cojali 2260113 is een spiraalkabel met aan beide uiteinden een 7-pins stekker volgens ISO 7638, de aansluiting voor het EBS/ABS van de trailer. Alle zeven pennen zijn één op één doorverbonden.

Via ISO 7638 lopen volgens de norm de voeding voor de regelventielen, de voeding voor de elektronica, de ABS-storingsmelding en de CAN-verbinding voor EBS en ABS. Cojali vermeldt WABCO 4460082430 als OE-referentie. In de Cojali-catalogus staat de kabel ook als optionele kabel voor de Jaltest PTE.

PLUSPUNTEN

✔Gelijkwaardig aan WABCO 4460082430, zodat u een versleten originele kabel direct vervangt.

✔Draagt de CAN-signalen voor EBS en ABS, die via de 15-pins en de 7-pins verlichtingskabels niet meegaan.

✔Alle zeven pennen zijn één op één doorverbonden, dus de kabel werkt met elke ISO 7638-aansluiting.

✔Met een maximale lengte van 4,0 m en een werktemperatuur van -40 tot 80 °C is de kabel geschikt voor dagelijks gebruik buiten.

AANDACHTSPUNTEN

✕De kabel verzorgt alleen de remsysteemverbinding; voor verlichting heeft u daarnaast een 15-pins of 7-pins kabel nodig.

✕Voor een trailer met alleen een 24S-aansluiting is de 2260105 de juiste kabel.

✕Een slechte massaverbinding op pin 3 of 4 geeft storingsmeldingen; controleer de pennen voor gebruik.

✕Cojali vermeldt geen spanning; ISO 7638 kent een 24V- en een 12V-uitvoering met een andere codering, dus controleer de stekker op de trailer.

Toepassingen en functionaliteiten

De kabel verbindt de ISO 7638-aansluiting van trekker en trailer, of dient als testkabel bij de Jaltest PTE.

Wat de kabel verbindt

Pin 1 en 4: Voeding en massa regelventielen.
Pin 2 en 3: Voeding en massa elektronica.
Pin 5: ABS-storingsmelding.
Pin 6 en 7: CAN High en CAN Low voor EBS/ABS.

Wat u kunt doen

Aankoppelen: EBS/ABS van trekker en trailer verbinden.
Testen: Met Jaltest PTE de ISO 7638 nalopen.
Vervangen: Een versleten EBS-spiraalkabel vervangen.

Zo gebruikt u hem

Stekkers controleren: Kijk of de pennen schoon en vrij van corrosie zijn.
Aansluiting zoeken: Zoek de ISO 7638-contactdoos op de trailer.
Trailerzijde aansluiten: Steek een stekker in de trailer.
Trekkerzijde aansluiten: Steek de andere stekker in de trekker of PTE.
Controleren: Kijk of de EBS-waarschuwing op het dashboard uitgaat.

Compatibele voertuigen en toepassingen

Bepalend is de 7-pins ISO 7638-aansluiting. Cojali noemt de kabel voor de volgende merken.

Vrachtwagens:

DAF, Iveco, MAN, Renault en Scania: Met ISO 7638-aansluiting.

Trailers en opleggers:

Benalu, Kässbohrer, Kögel, Krone en Schwarzmüller: Met ISO 7638-aansluiting.
SAF en Tirsan: Met ISO 7638-aansluiting.

Bus:

Otokar: Met ISO 7638-aansluiting.

💡

Goed om te weten: Bij de 24V-uitvoering van ISO 7638 zit een nok aan de buitenring naast pin 5, bij de 12V-uitvoering een nok tussen pin 3 en 4. Kijk op de contactdoos van de trailer welke codering u heeft.

Verpakkingsinhoud

1x Cojali (2260113) | Wabco 7-pins EBS (ISO 7638) Spiraalkabel | Trailer

Technische specificaties

Algemeen

Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk: Cojali
Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product: Spiraalkabel

Geschikt voor

Met welk merk diagnoseapparaat de kabel werkt. Een kabel van het ene merk past meestal niet op een tester van een ander merk.Geschikt diagnoseapparaat: Jaltest
Welke Jaltest-module je nodig hebt om de kabel te gebruiken. Zonder de juiste licentie werkt de kabel niet.Jaltest-softwaremodule: PTE aanhangers

Aansluitingen

Via welke datalijnen de kabel signalen doorgeeft. Het voertuig en de tester moeten dezelfde manier van communiceren gebruiken.Communicatie: CAN-bus
Tussen welke temperaturen je de kabel veilig kunt gebruiken.Werktemperatuur: -40 tot 80 °C
