De Jaltest 50500010 is de koppelingscentreerset waarmee u de koppelingsplaat uitlijnt voordat u de drukgroep vastzet. De centreerdoorn gaat door de naaf van de plaat het pilootlager in het vliegwiel in en houdt de plaat daar gecentreerd terwijl u de bouten kruislings aanhaalt.
In de koffer liggen twee verstelbare doorns, met een werkbereik van Ø36-48 mm en Ø42-53 mm, plus vier centreerbussen in Ø20, Ø25, Ø27 en Ø30 en vier O-ringen. De doorn sluit met zijn spreidsegmenten aan op de naafboring; de bus bepaalt de pasmaat in het pilootlager. De set weegt 3.300 gram.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Wie de drukgroep vastzet terwijl de koppelingsplaat scheef hangt, krijgt de versnellingsbak er daarna niet meer op: de ingaande as vindt de vertanding niet. De doorn neemt dat werk uit handen door de plaat vast te zetten op de as waar de bak straks binnenkomt. Hieronder staat wat er in de koffer ligt en hoe u de maat kiest.

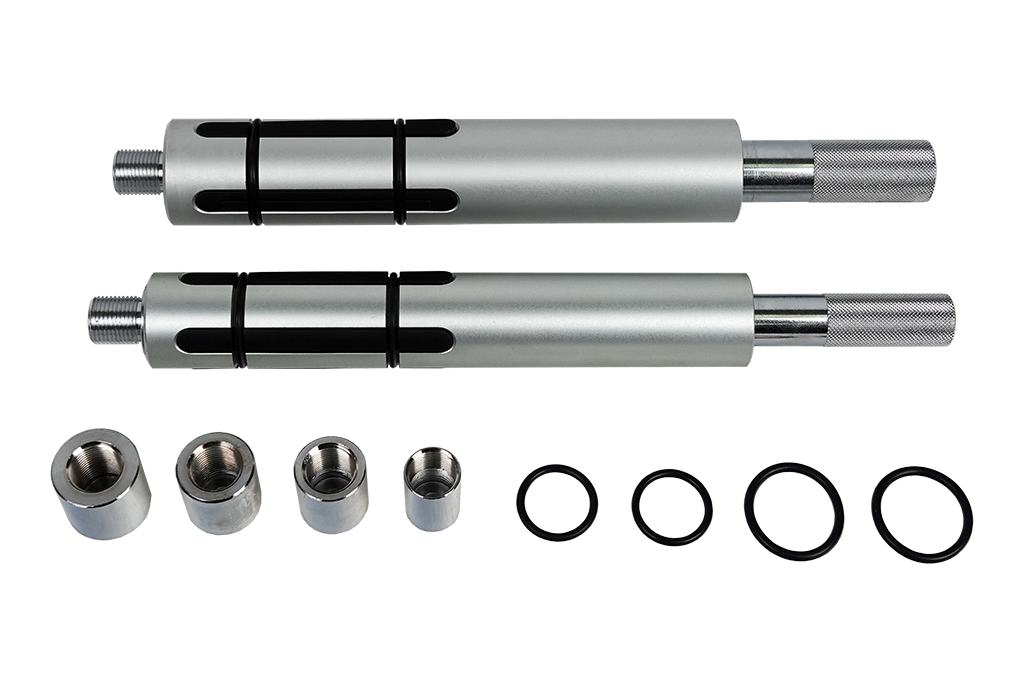

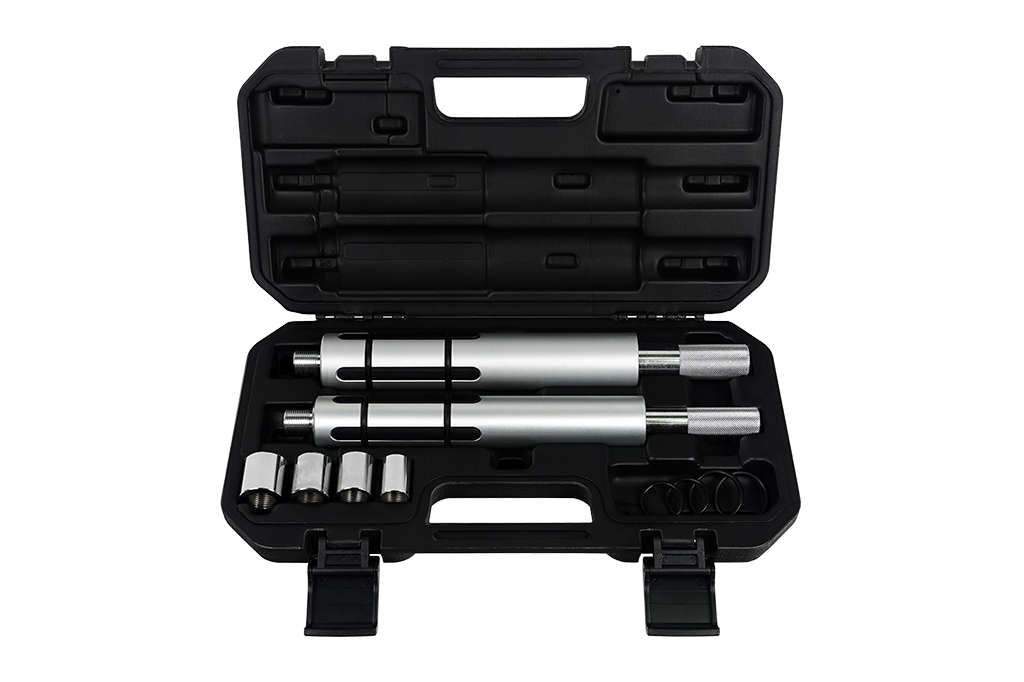

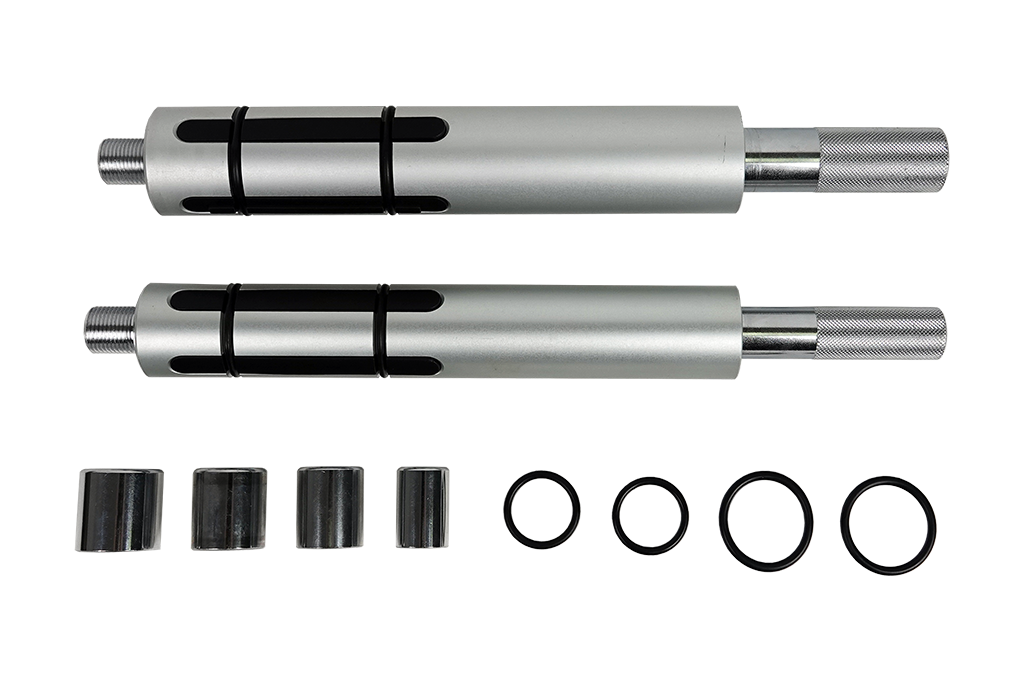

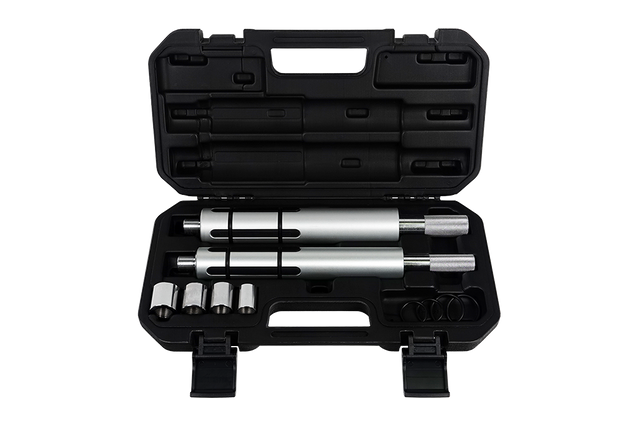

Wat er in de koffer ligt

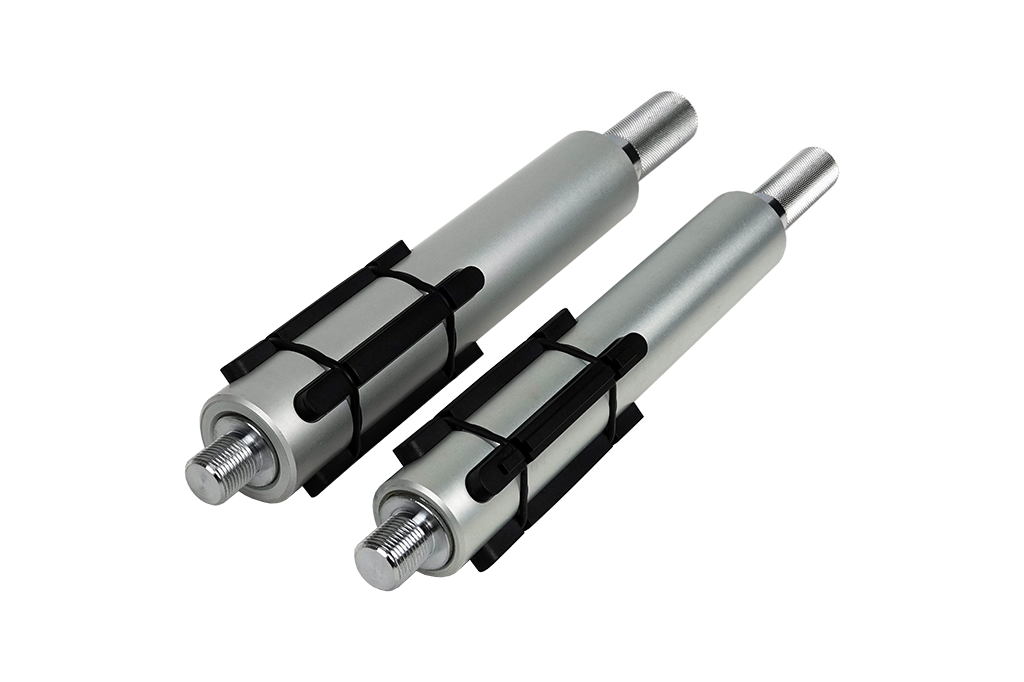

- Twee centreerdoorns: Verstelbaar, met spreidsegmenten; werkbereik Ø36-48 mm en Ø42-53 mm.
- Vier centreerbussen: Losse bussen in Ø20, Ø25, Ø27 en Ø30.
- Vier O-ringen: Rubberen ringen die de spreidsegmenten op hun plaats houden.

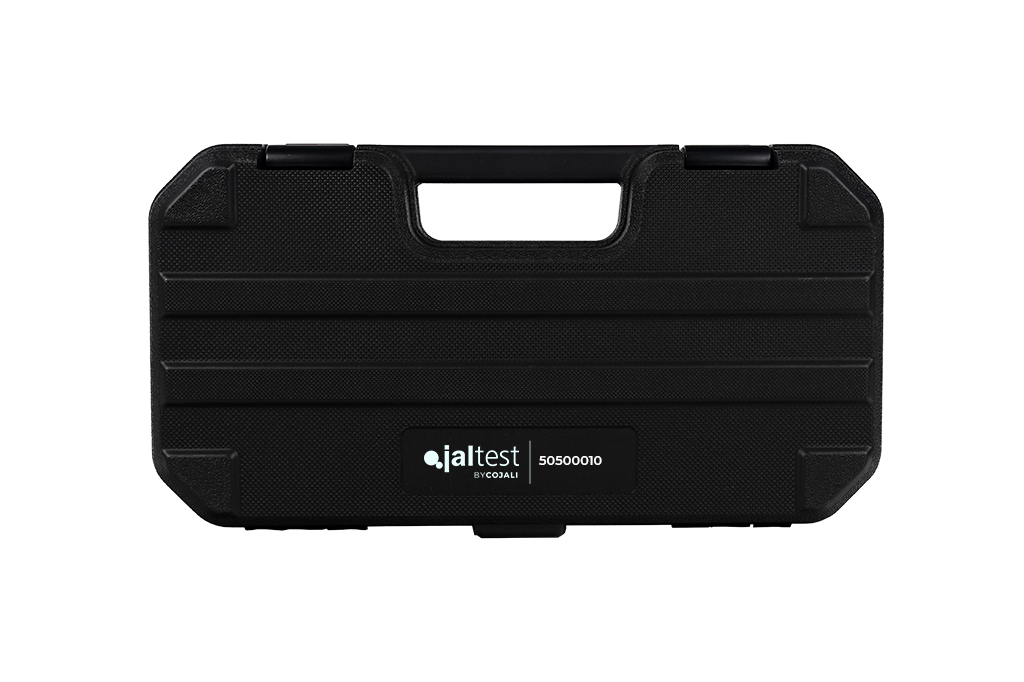

- Opbergkoffer: Kunststof koffer met vormuitsparingen, gemerkt 50500010.
Wat u ermee doet
- De plaat centreren bij een enkele schijfkoppeling: Doorn door de naaf, bus in het pilootlager, daarna pas de drukgroep aanhalen.
- Een dubbele schijfkoppeling opbouwen: Beide platen en de tussenplaat blijven in een lijn staan tijdens de montage.
- De plaat op zijn plaats houden: U heeft beide handen vrij voor de bouten in plaats van voor de plaat.
- De bak zonder wrikken aanschuiven: De vertanding staat waar hij hoort, dus de as glijdt erin.
Compatibele voertuigen en toepassingen
Bepalend zijn de naafboring en het pilootlager, niet het merk. De doorn moet passen in de naaf van de koppelingsplaat, en de bus in de binnendiameter van het pilootlager of de geleidingsbus in het vliegwiel. Beide maten zijn met een schuifmaat op te nemen voordat u bestelt.
Werkbereik van de doorns:
- Centreerdoorn 1: Ø36-48 mm naafboring.
- Centreerdoorn 2: Ø42-53 mm naafboring.
Maten van de centreerbussen:
- Ø20: Kleinste pasmaat in het pilootlager.
- Ø25: Tussenmaat.
- Ø27: Tussenmaat.
- Ø30: Grootste pasmaat in het pilootlager.
Verpakkingsinhoud
- 1x Jaltest (50500010) | Koppelingscentreerset | Vrachtwagen
- 1x Centreerdoorn Ø36-48 mm
- 1x Centreerdoorn Ø42-53 mm
- 1x Centreerbus Ø20
- 1x Centreerbus Ø25
- 1x Centreerbus Ø27
- 1x Centreerbus Ø30
- 1x O-ring
- 1x O-ring
- 1x O-ring
- 1x O-ring
- 1x Opbergkoffer
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | 50500010 |
| Type | Werkplaatsgereedschap (koppelingscentreerset) |
| Uitvoering | Verstelbare doorns met spreidsegmenten en verwisselbare bussen |
| Aantal delen | Tien: twee doorns, vier bussen en vier O-ringen |
| Inhoud | Twee centreerdoorns, vier centreerbussen, vier O-ringen en een opbergkoffer |
| Werkbereik centreerdoorn 1 | Ø36-48 mm |
| Werkbereik centreerdoorn 2 | Ø42-53 mm |
| Maten centreerbussen | Ø20, Ø25, Ø27 en Ø30 |
| Toepassing | Centreren van enkele en dubbele schijfkoppelingen |
| Segment | Vrachtwagen |
| Gewicht | 3.300 gram |
