Jaltest | SKU: JDC110A

Jaltest (JDC110A) | 7+7-pins (CAN ISO 7638-1) – 16-pins OBD2 Adapter | Trailer

Name: Jaltest (JDC110A) | 7+7-pins (CAN ISO 7638-1) – 16-pins OBD2 Adapter | Trailer
Brand: Jaltest
SKU: JDC110A
Price: 236.95 EUR
Availability: InStock

€236,95 incl.

€195,83 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

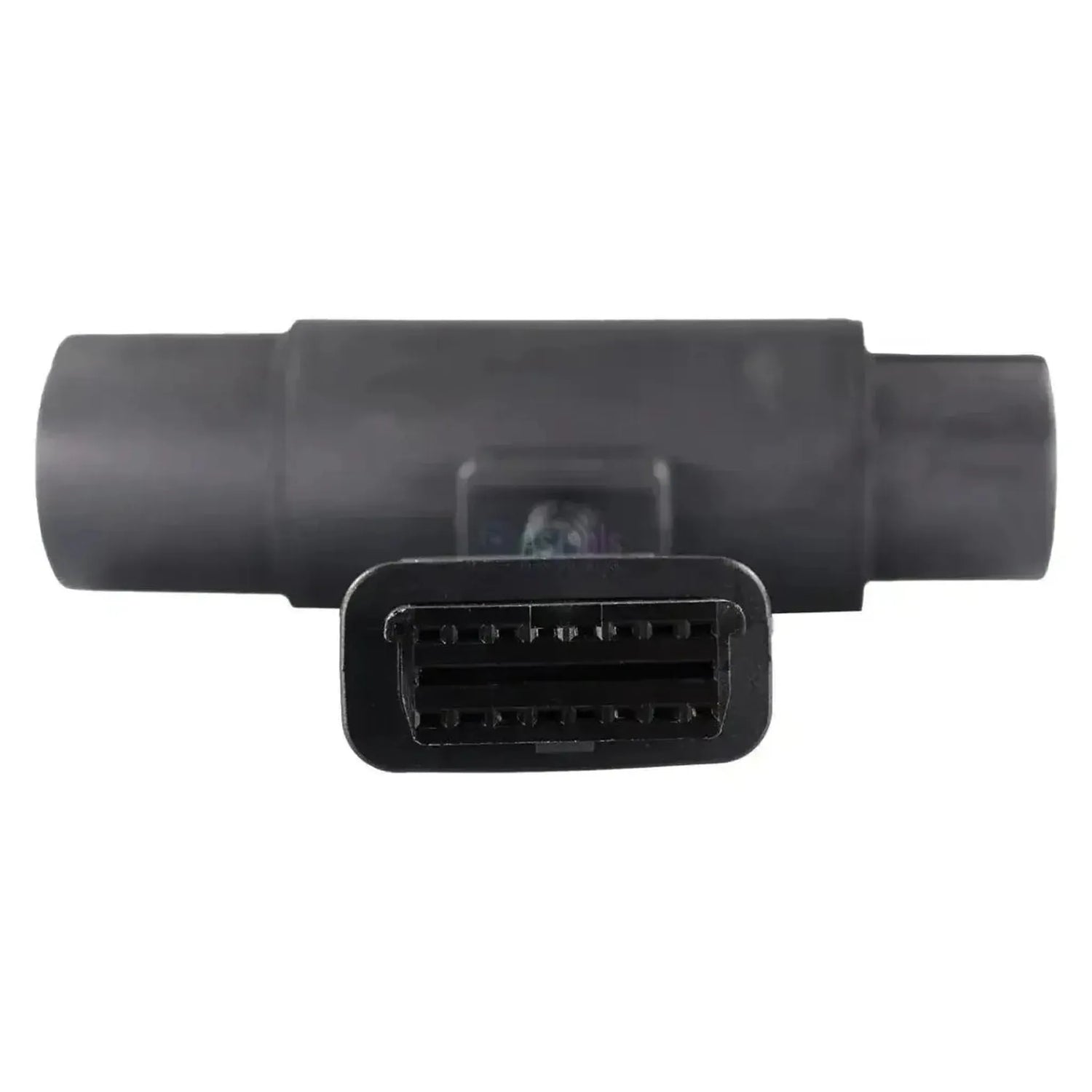

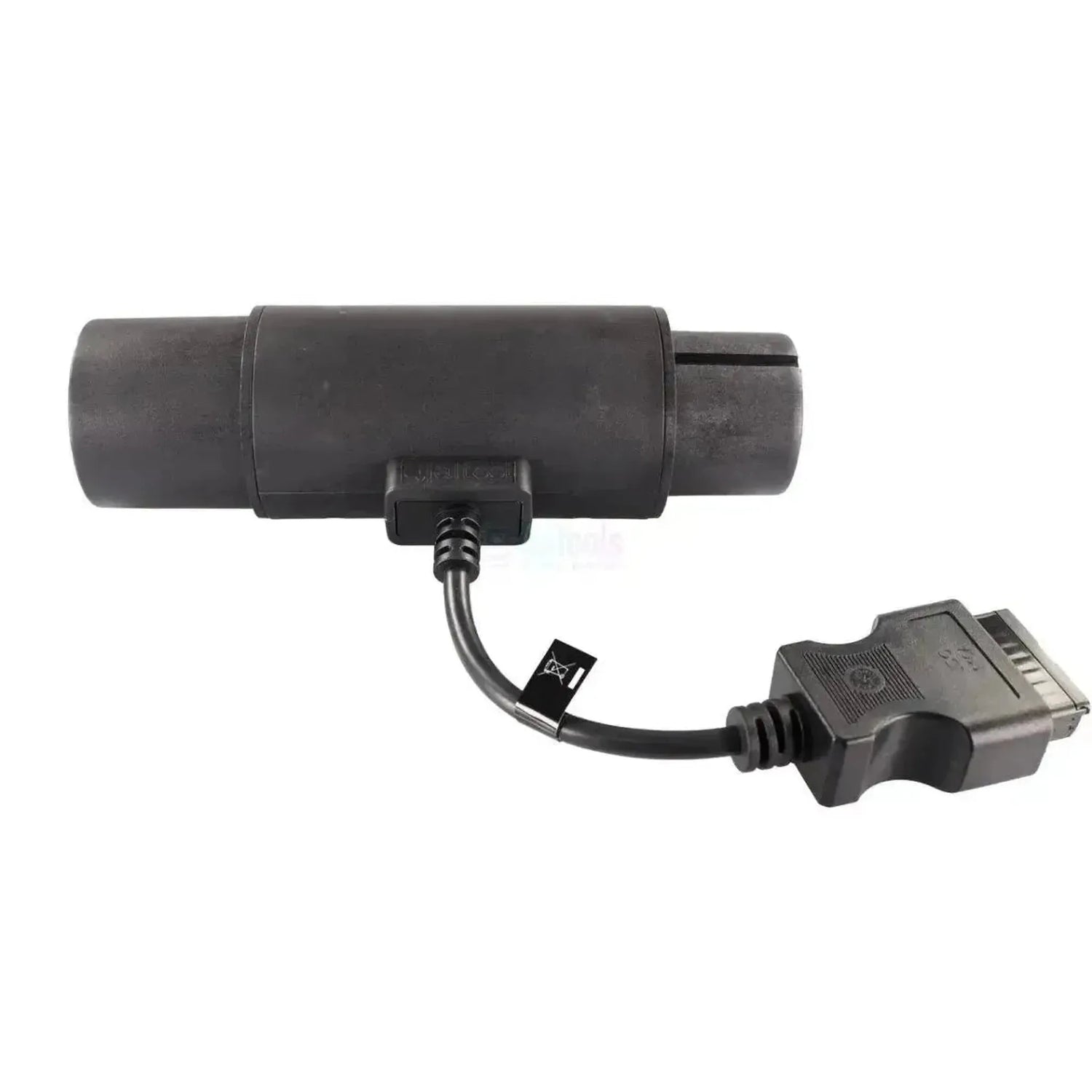

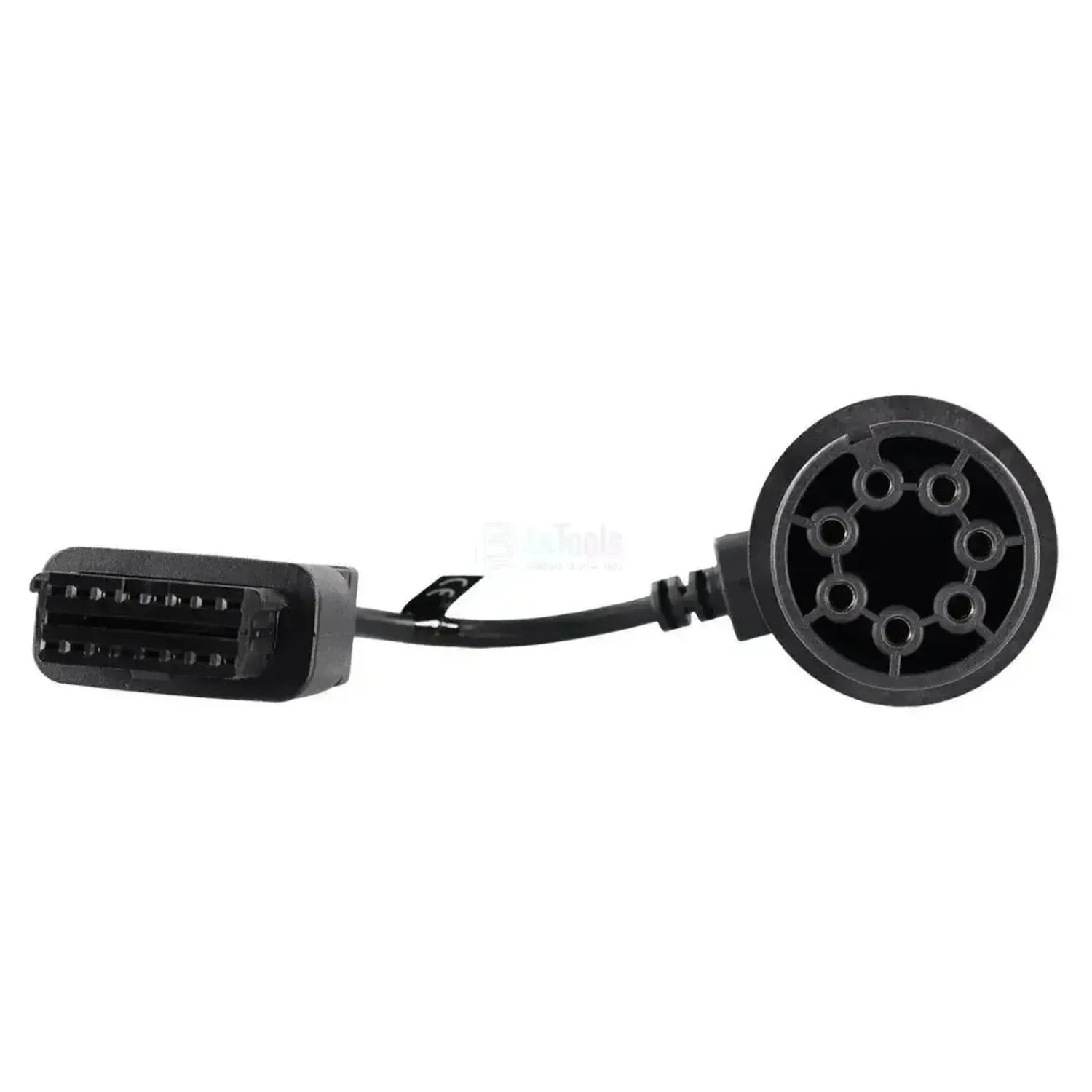

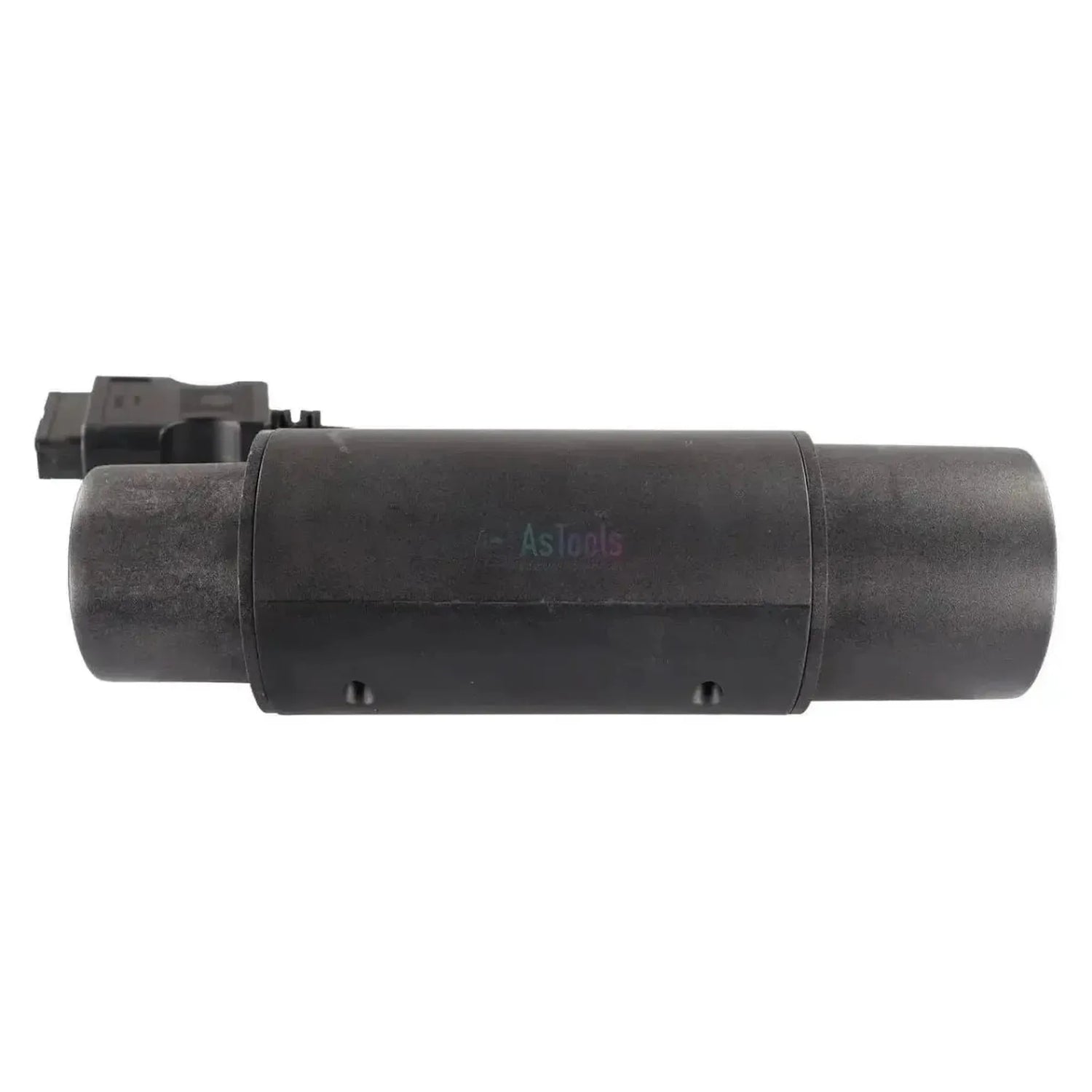

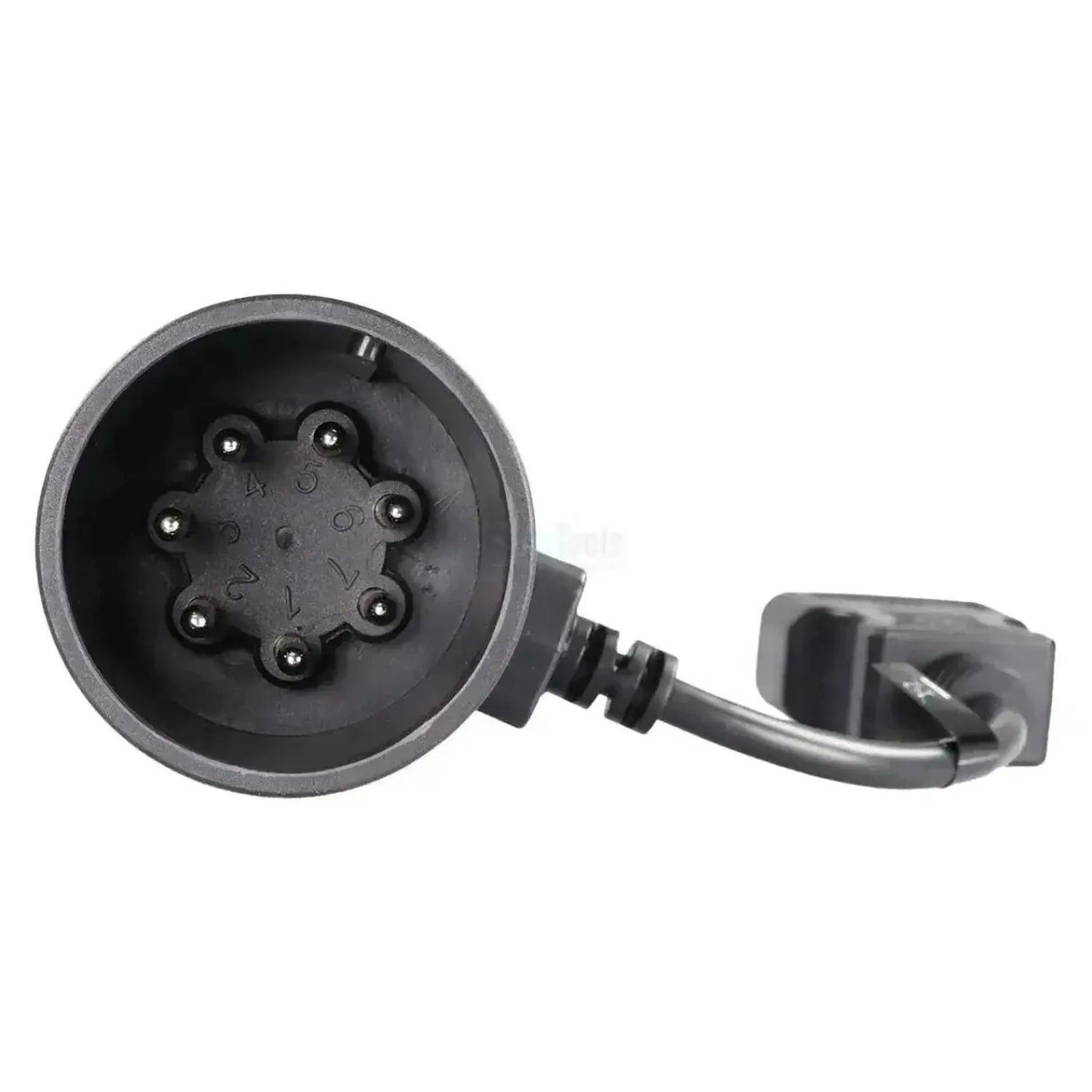

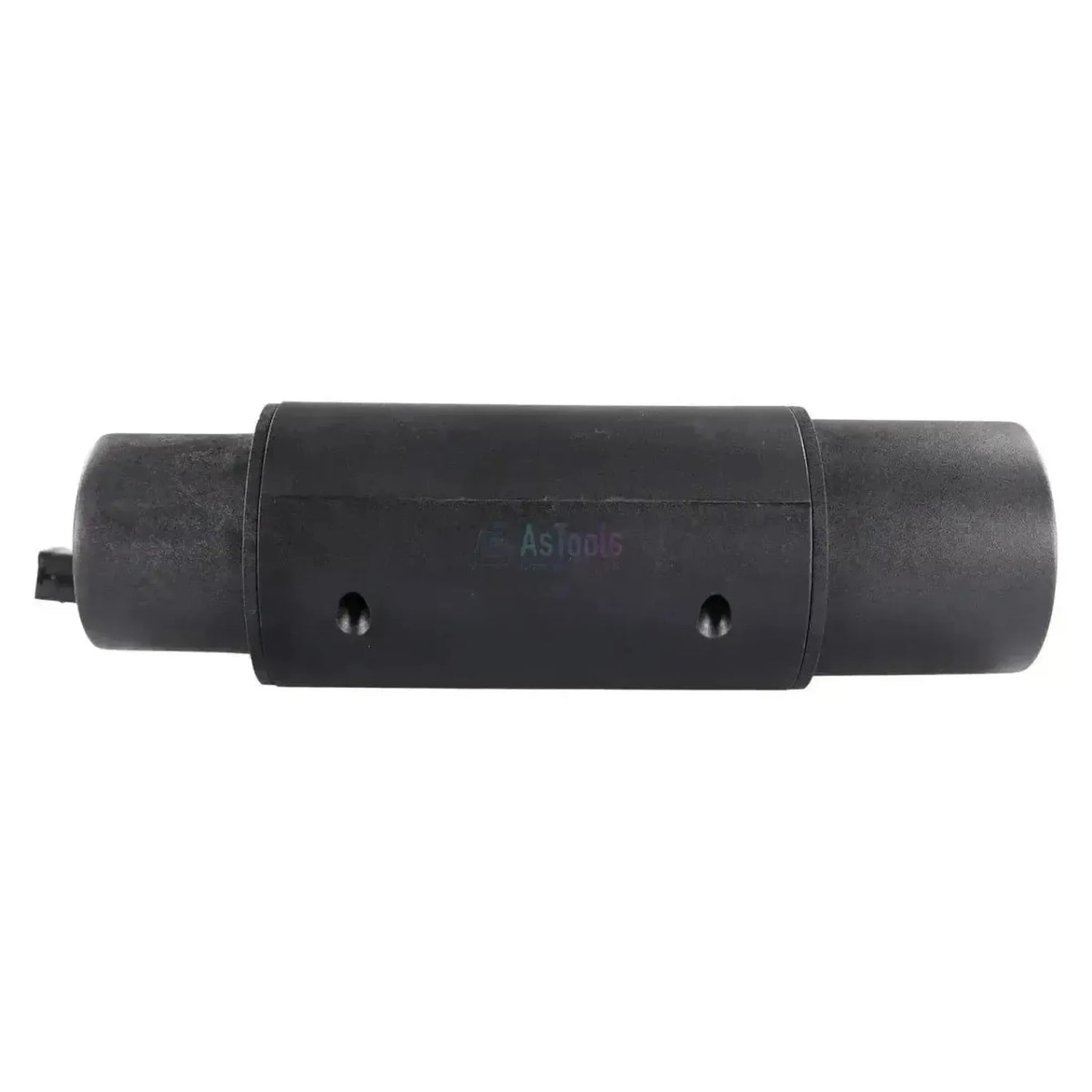

De Jaltest JDC110A is een adapter die als T-stuk in de 7-polige ISO 7638-1-verbinding tussen trekkend voertuig en oplegger hangt. Het zwarte, ronde huis heeft aan de ene zijde een stekker met pennen en aan de andere zijde de ronde opening met een opstaande nok, zodat de bestaande verbinding blijft doorlopen. Haaks daarop loopt een kort snoer van 22 tot 29 cm naar een 16-pins OBD2-stekker.

Via die aftakking komt de diagnoseapparatuur op de CAN-lijn die in de verbinding meeloopt, en daarmee bij het ABS/EBS van de aanhanger. Omdat de aansluiting genormeerd is, bent u niet aan één chassisbouwer gebonden. Deze uitvoering is opgegeven voor 24V en voor de Jaltest Link V8.1 en V9, en valt onder Jaltest CV.

PLUSPUNTEN

✔Werkt op de genormeerde ISO 7638-1-aansluiting en is daarmee niet aan één trailermerk gebonden.

✔Het T-stuk laat de bestaande verbinding doorlopen, met pennen aan de ene zijde en de ronde opening aan de andere.

✔Eindigt op een 16-pins OBD2-stekker, dus u koppelt hem rechtstreeks aan de OBD2-diagnosekabel van de interface.

✔Opgegeven voor 24V en voor zowel de Link V8.1 als de Link V9.

AANDACHTSPUNTEN

✕Bereikt alleen opleggers die CAN voeren op de ISO 7638-1-aansluiting. Stuurt de trailerelektronica haar gegevens volgens SAE J2497 over de voedingsader, dan is de JDC112A de juiste.

✕Dit is de 24V-uitvoering volgens ISO 7638-1; de 12V-uitvoering volgens ISO 7638-2 heeft het nummer JDC110B.

✕Met 22 tot 29 cm werkt u bij de koppeling aan de voorzijde van de oplegger, niet vanuit de cabine.

✕Welke regeleenheden u aantreft, wordt bepaald door de oplegger zelf en niet door deze adapter.

Toepassingen en functionaliteiten

Via deze aftakking komt u op het CAN-net van de aanhanger. Voor het ABS/EBS is de ISO 7638-1-verbinding de genormeerde voedings- en dataroute. Welke regeleenheden er verder op het net zitten, verschilt per oplegger en per chassisbouwer.

Regeleenheden die u kunt benaderen

ABS/EBS: Remregeling van de aanhanger.
Overige eenheden: Op het CAN-net, per oplegger.

Wat u kunt doen

Foutcodes: Lezen en wissen.
Meetwaarden: Live volgen.
Componenten: Actuatoren aansturen.
Parameters en kalibraties: Waar Jaltest die aanbiedt.
Onderhoudsresets: Na reparatie.

Zo gebruikt u hem

Software starten: Open Jaltest CV op de pc.
Link koppelen: Verbind de Link V8.1 of V9 met de pc.
T-stuk plaatsen: Zet de JDC110A in de ISO 7638-1-verbinding.
Diagnosekabel: Koppel de OBD2-stekker aan de diagnosekabel.
Uitlezen: Kies de aanhanger en het systeem.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het merk. Deze adapter past op elke oplegger of aanhanger met een 7-polige ISO 7638-1-aansluiting waarop CAN meeloopt. Die aansluiting zit aan de voorzijde van de oplegger, bij de koppeling met het trekkend voertuig.

Toepassing:

Opleggers en aanhangers: Met een 7-polige ISO 7638-1-aansluiting.
Chassisbouwers: Alle bouwers die deze genormeerde verbinding toepassen.

Welke uitvoering u nodig heeft:

JDC110A (dit artikel): 24V, CAN op ISO 7638-1.
JDC110B: 12V, volgens ISO 7638-2.
JDC112A: Gegevens volgens SAE J2497 over de voedingsader.

💡

Goed om te weten: Op de ISO 7638-verbinding loopt de CAN-lijn mee. Stuurt de trailerelektronica haar gegevens juist over de voedingsader volgens SAE J2497, dan hoort daar de JDC112A bij. Controleer dat aan de oplegger zelf voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC110A) | 7+7-pins (CAN ISO 7638-1) - 16-pins OBD2 Adapter | Trailer

Technische specificaties

Algemeen

Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk: Jaltest
Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product: Adapter
In welke kabelset deze kabel ook zit. Heb je die set al, dan hoef je de kabel niet los te kopen.Onderdeel van kabelset: Trailer-kabelset

Geschikt voor

Met welk merk diagnoseapparaat de kabel werkt. Een kabel van het ene merk past meestal niet op een tester van een ander merk.Geschikt diagnoseapparaat: Jaltest
Op welke versie van de Jaltest Link interface de kabel past. Sommige kabels werken alleen op de nieuwste V9.Jaltest Link versie: Link V8.1
Link V9
Welke Jaltest-module je nodig hebt om de kabel te gebruiken. Zonder de juiste licentie werkt de kabel niet.Jaltest-softwaremodule: CV bedrijfsvoertuigen

Aansluitingen

De stekker die in de diagnosepoort van het voertuig of de machine gaat. Die moet precies passen.Aansluiting voertuigzijde: 7+7-polig ISO 7638-1
De stekker aan de kant van je diagnoseapparaat of interface. Meestal een 16-pins OBD2-stekker.Aansluiting apparaatzijde: 16-pins OBD2
Via welke datalijnen de kabel signalen doorgeeft. Het voertuig en de tester moeten dezelfde manier van communiceren gebruiken.Communicatie: CAN-bus
Op welke boordspanning de kabel werkt. Vrachtwagens en aanhangers gebruiken meestal 24 V.Spanning: 24 V
