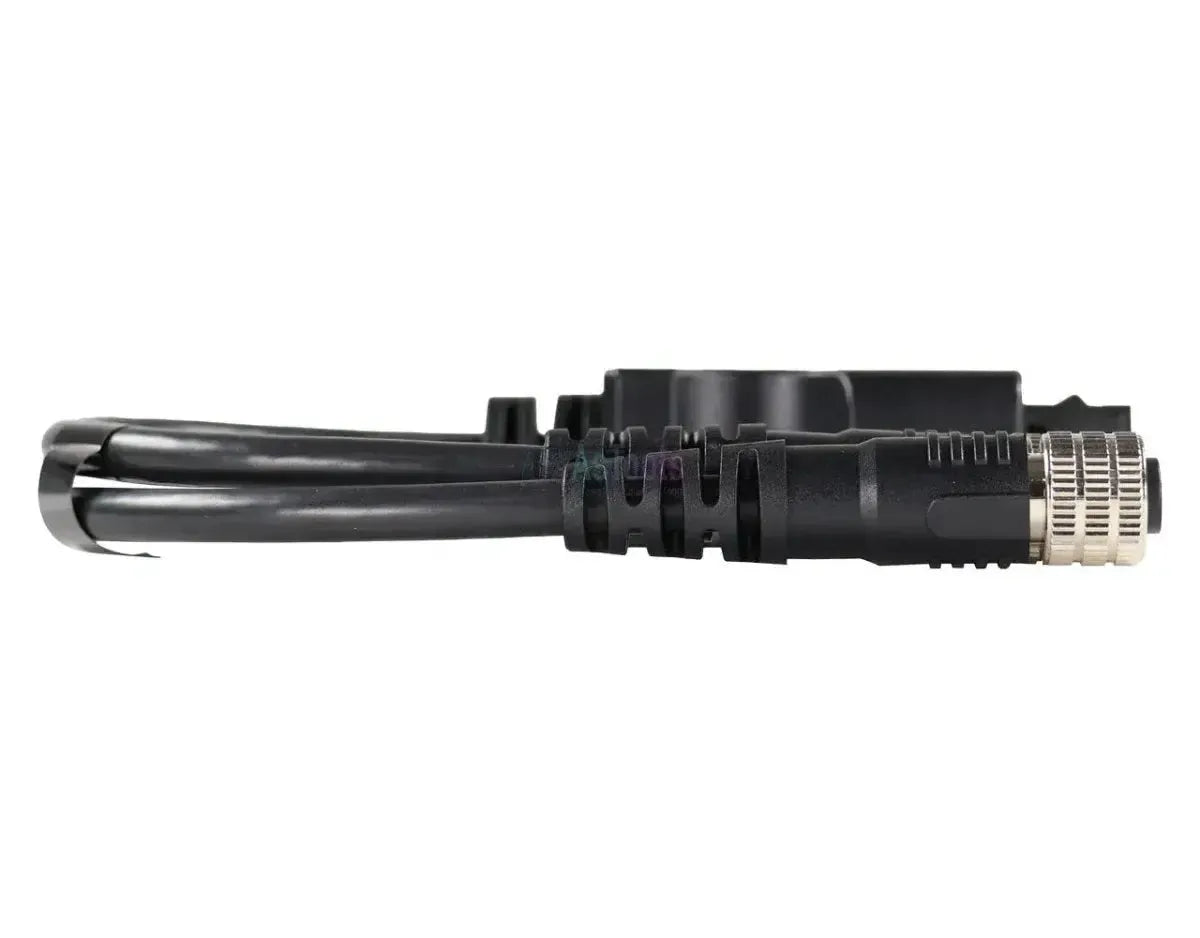

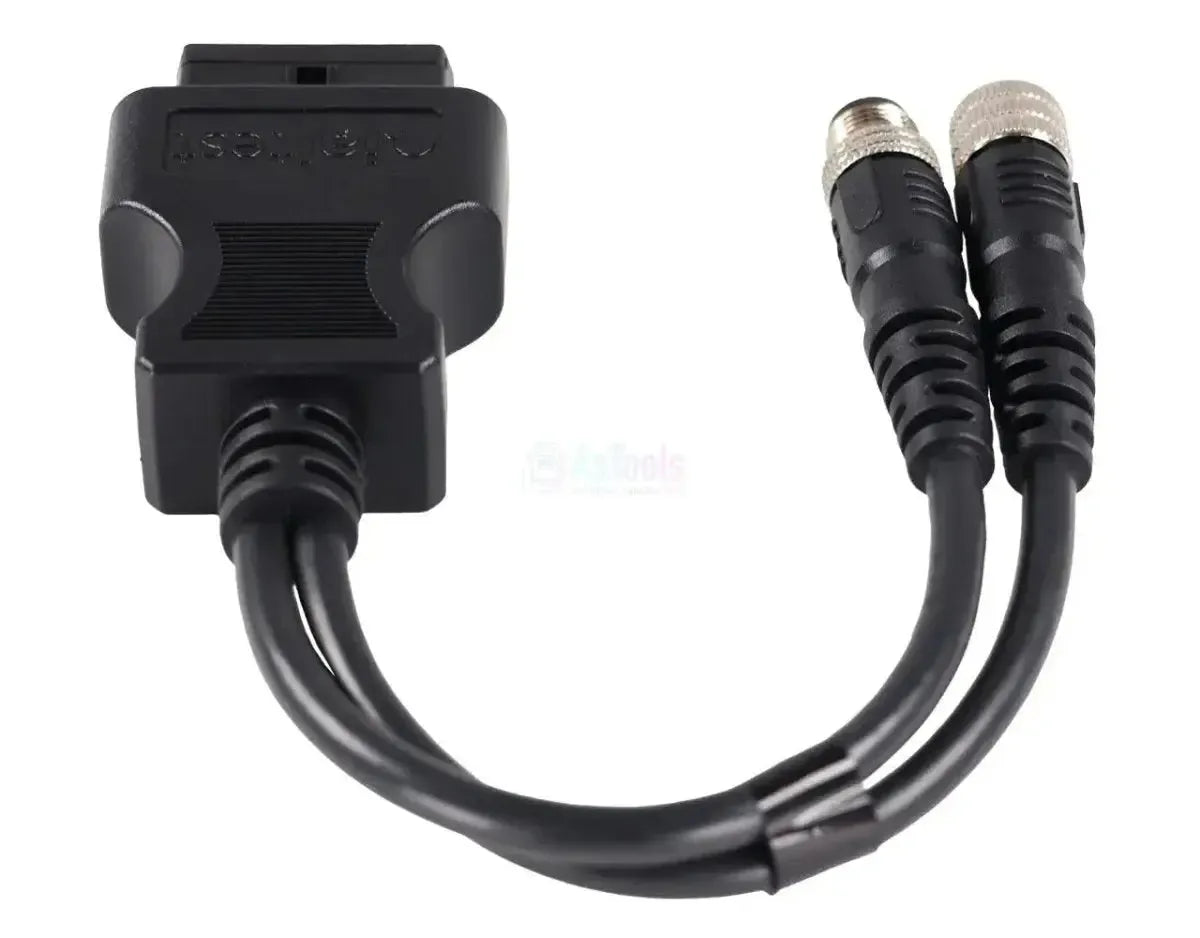

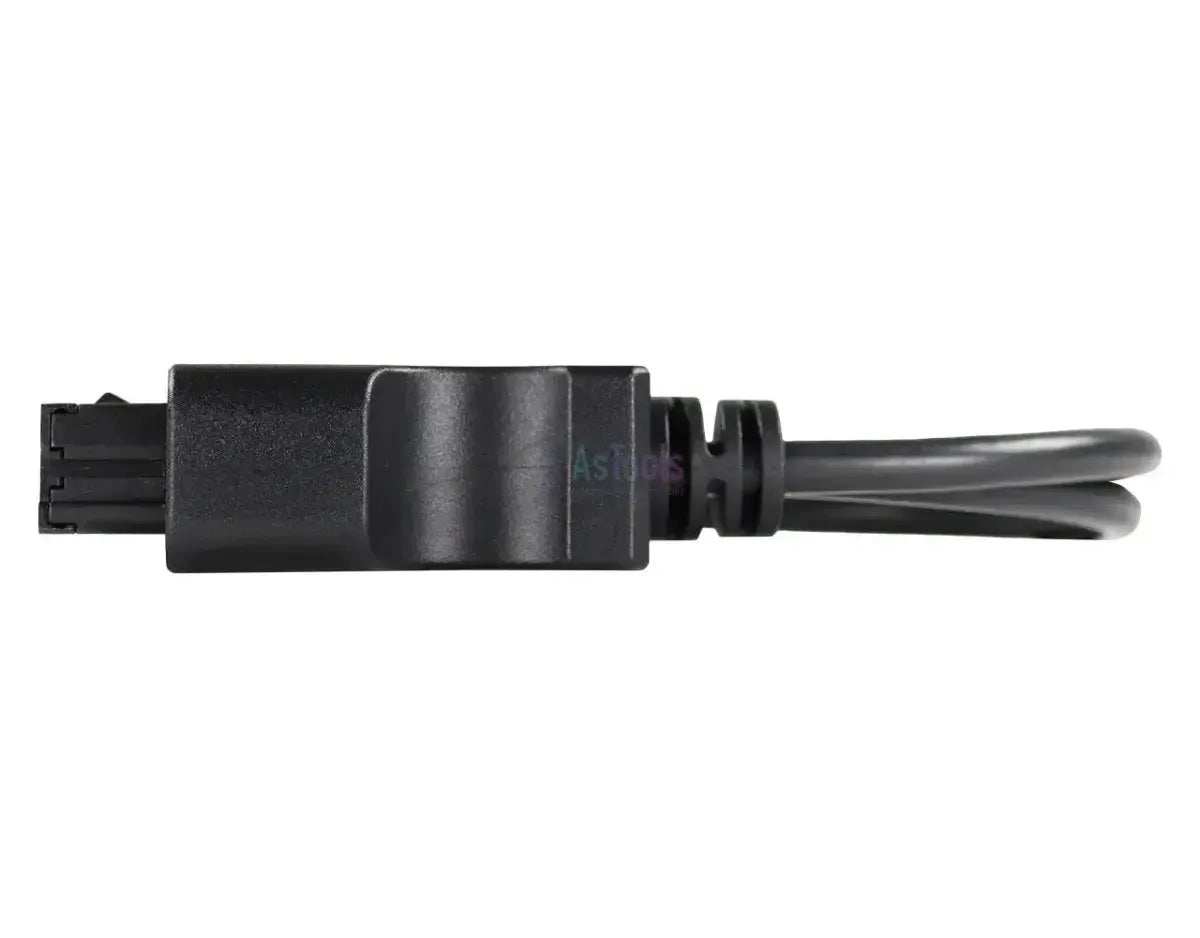

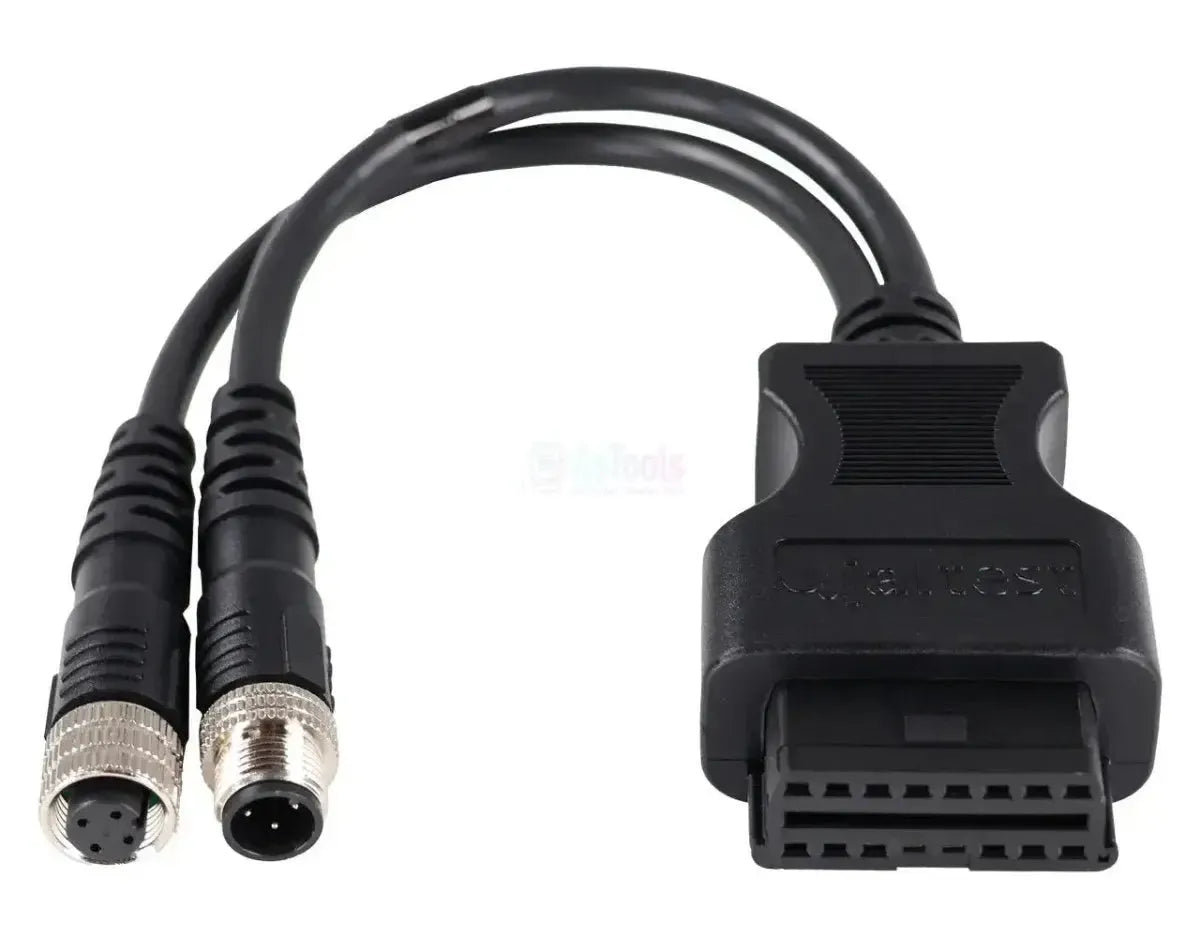

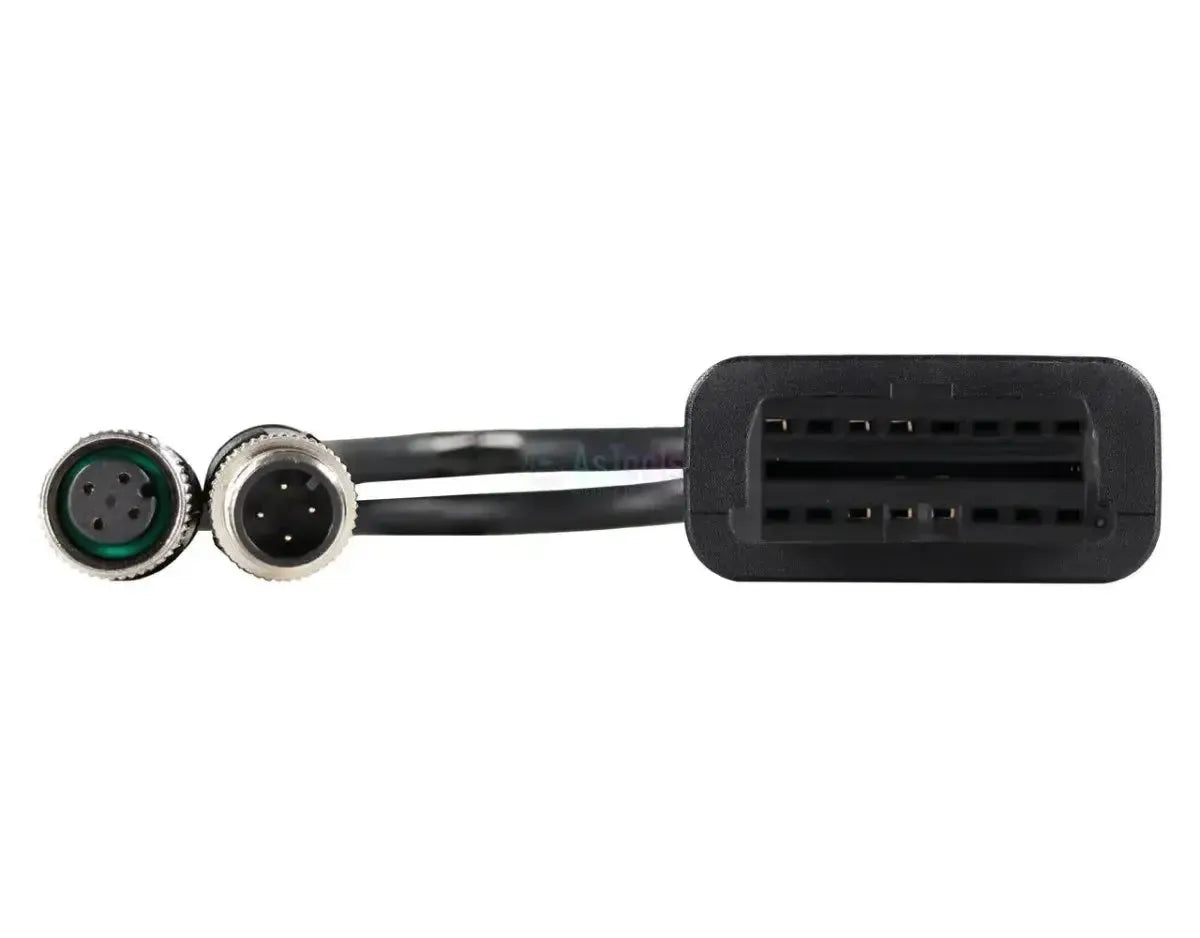

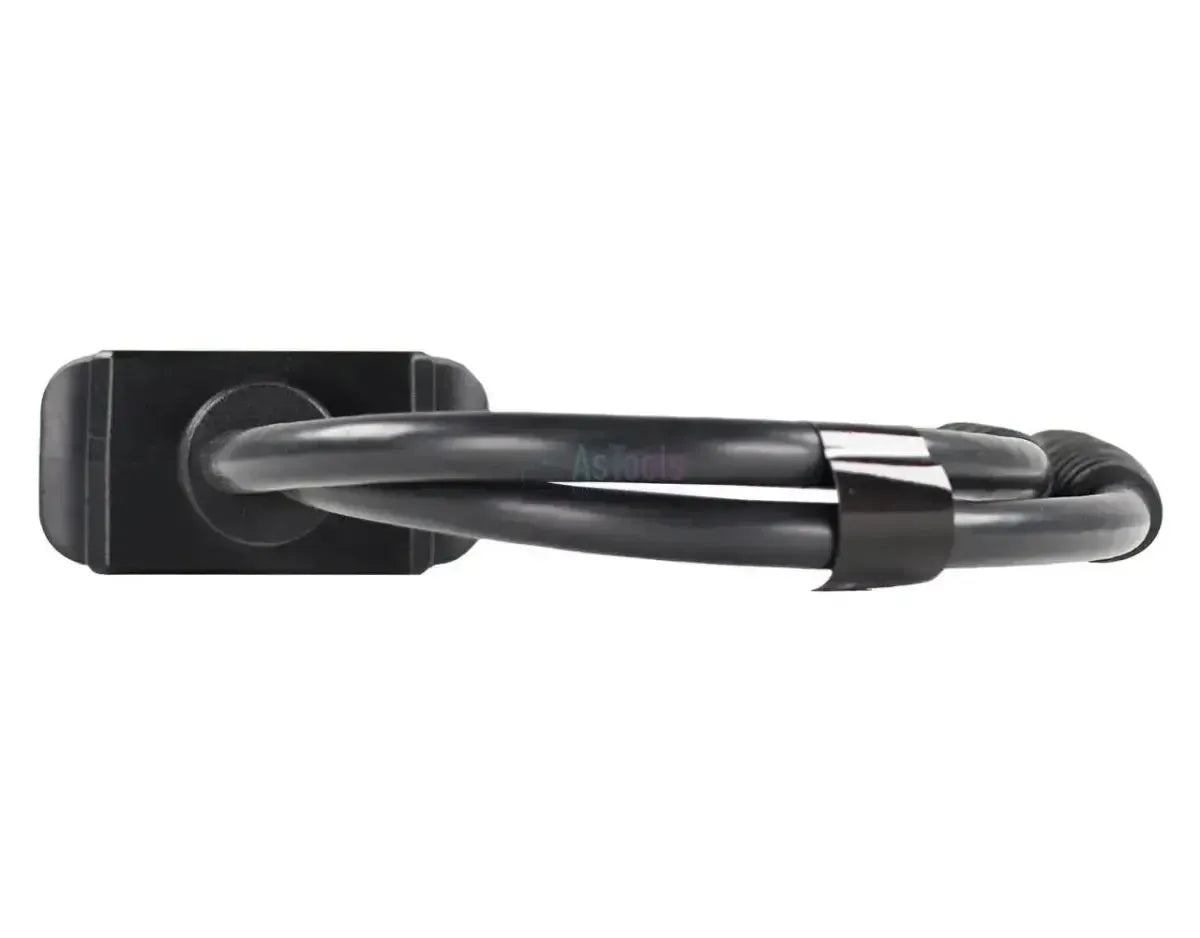

De Jaltest JDC555A is de verloopkabel voor Still-heftrucks met de dubbele 4+4-pins diagnoseaansluiting. Aan de machinezijde eindigt de kabel in twee takken van elk vier pinnen, aan de interfacezijde op de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. De motorzijde en de truckzijde van een Still liggen namelijk op gescheiden aansluitingen onder de kap; deze kabel brengt beide op één ingang samen, over een lengte van 28 tot 30 cm.
De ene tak bedient de motorzijde: op de diesel- en LPG-trucks de regelingen EDC 15 VM, EDC 16 U31 en EDC 17 CP20 en de nieuwere EMR4 - EDC 17 CV52/CV54, op de gasuitvoeringen de GCP. De andere tak komt uit bij de truckelektronica: de machinecomputer MCU van de elektrische RX 60-series en de hydrauliekregeling VR, waarvan Jaltest alleen meetwaarden en ECU-gegevens leest. De kabel werkt met Jaltest Link V8.1 én V9 en valt onder de module Jaltest MHE.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze dubbele verbinding benadert u met de Jaltest-software zowel de motorregeling als de truckelektronica van de heftruck. Welke systemen aanwezig zijn, hangt af van de serie en van de aandrijving: diesel, LPG of elektrisch. Onderstaande eenheden komen uit de MHE-dekking van Jaltest.
Regeleenheden die u kunt benaderen
- EMR4 - EDC 17 CV52 en EMR4 - EDC 17 CV54, dieselmotorregeling met commonrail-inspuiting: De motorregelingen van de nieuwere RX 70-series, met aanvullende acties.
- EDC 15 VM, EDC 16 U31, EDC 17 CP20 (CJDA) en EDC 17 CP20 (CPY), dieselmotorregeling: De motorregelingen van de R 70-serie.
- GCP, motorregeleenheid: De motorregeling van de gas- en LPG-uitvoeringen.
- MCU, machinecomputer: De centrale machinecomputer van de elektrische RX 60-series.
- VR, hydraulieksysteem: De hydrauliekregeling; hiervan leest Jaltest meetwaarden en ECU-gegevens, geen foutcodes.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met omschrijving van de gedetecteerde storing.
- Meetwaarden bekijken: De actuele waarden van de sensoren die op de regeleenheid zijn aangesloten, in cijfers en in grafiek.
- Onderhoudsgegevens raadplegen: Bij de motorregelingen en bij de machinecomputer MCU, met uitzondering van de EDC 15 VM.
- Aanvullende acties uitvoeren: De extra procedures bij de EMR4-motorregelingen van de nieuwere RX 70-series.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op elke Still-heftruck met de dubbele 4+4-pins diagnoseaansluiting onder de kap. Onderstaande series voert Jaltest in de MHE-dekking; voor intern transportmaterieel geldt geen OBD-verplichting, dus de opzet met twee aparte stekkers komt ook op recentere series nog voor.
Still:
- R 70-serie: Diesel- en LPG-heftruck (ca. 1996 - 2007).
- RX 20-serie: Elektrische heftruck (ca. 2005 - 2017).
- RX 60-serie: Elektrische heftruck (ca. 2005 - 2019).
- RX 70-serie: Diesel- en LPG-heftruck (ca. 2009 - heden).
Verpakkingsinhoud
- 1x Jaltest (JDC555A) | Still 4+4-pins OBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen
Technische specificaties
Algemeen
- Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk
- Jaltest
- Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product
- Verloopkabel
- Op welke soorten voertuigen of machines je de kabel gebruikt. Zo zie je snel of hij past bij wat er in je werkplaats komt.Voertuigsoorten
- Intern transport
- In welke kabelset deze kabel ook zit. Heb je die set al, dan hoef je de kabel niet los te kopen.Onderdeel van kabelset
- MHE-kabelset heftrucks
Geschikt voor
- Met welk merk diagnoseapparaat de kabel werkt. Een kabel van het ene merk past meestal niet op een tester van een ander merk.Geschikt diagnoseapparaat
- Jaltest
- Op welke versie van de Jaltest Link interface de kabel past. Sommige kabels werken alleen op de nieuwste V9.Jaltest Link versie
- Link V8.1
- Link V9
- Welke Jaltest-module je nodig hebt om de kabel te gebruiken. Zonder de juiste licentie werkt de kabel niet.Jaltest-softwaremodule
- MHE intern transport
Aansluitingen
- De stekker die in de diagnosepoort van het voertuig of de machine gaat. Die moet precies passen.Aansluiting voertuigzijde
- 4+4-pins OBD
- De stekker aan de kant van je diagnoseapparaat of interface. Meestal een 16-pins OBD2-stekker.Aansluiting apparaatzijde
- 16-pins OBD2
Diagnosefuncties
- Je ziet de actuele meetwaarden van sensoren terwijl het voertuig draait. Handig om storingen op te sporen.Live data bekijken
- Ja
Afmetingen en gewicht
- Hoe lang de kabel is. Een langere kabel geeft meer bewegingsruimte bij een poort die lastig bereikbaar is.Kabellengte
- 30 cm
- Referentienummer
- JDC555A
Overige specificaties
- Toepassing
- Still diesel-, LPG- en elektrische heftrucks
- Regeleenheden
- EMR4 - EDC 17 CV52 en CV54, EDC 15 VM, EDC 16 U31, EDC 17 CP20 (CJDA en CPY), GCP, MCU, VR
- Jaltest-module
- Jaltest MHE (intern transport- en hijsmaterieel)
- Onderdeel van kabelset
- MHE-kabelset heftrucks (70002022)
