Jaltest CV (Commercial Vehicles) | Uitleesapparaat

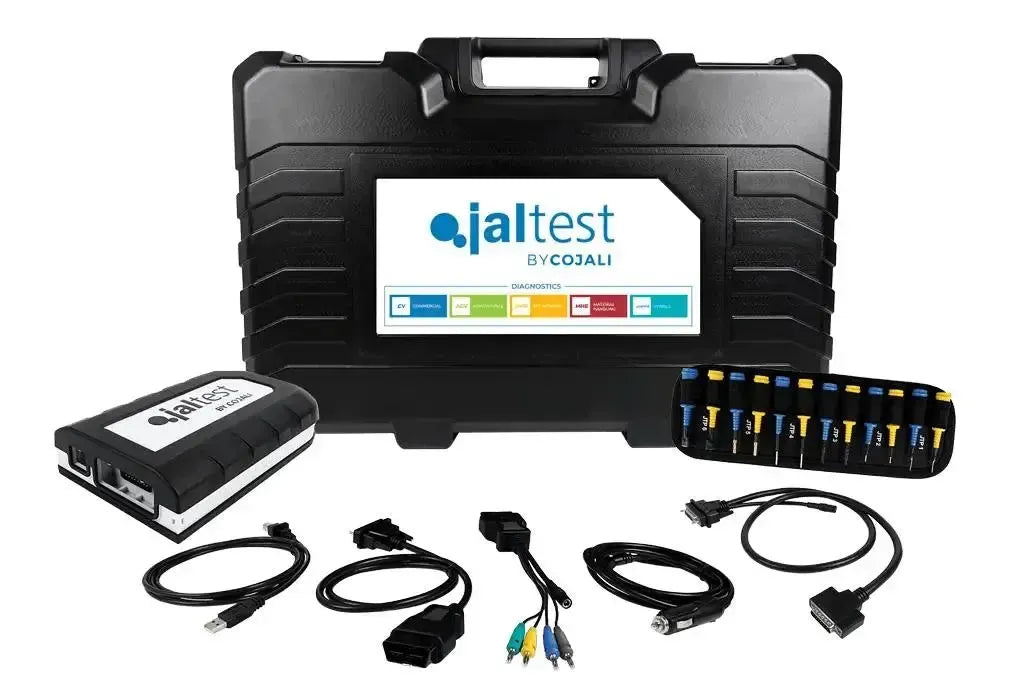

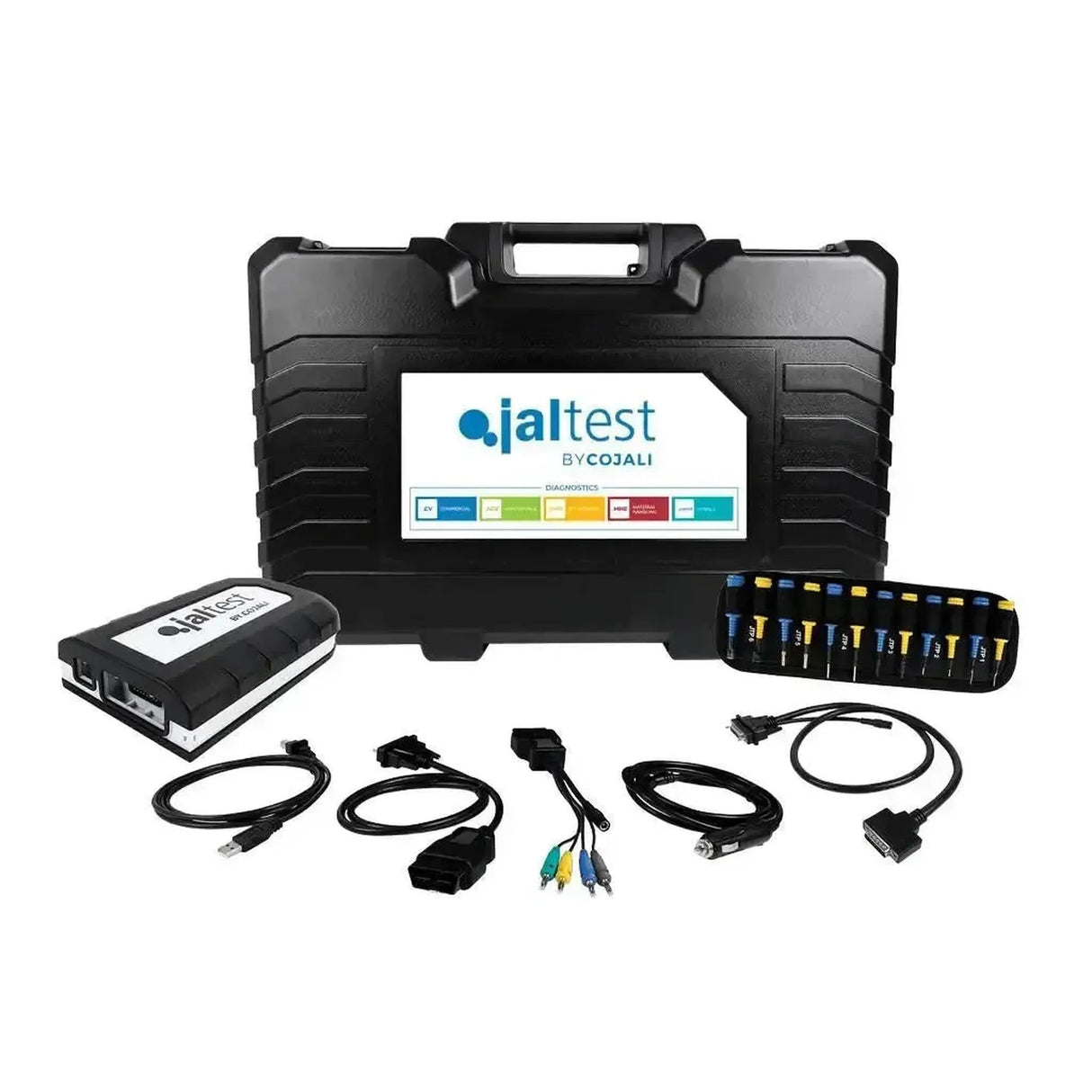

Wat er in de doos zit

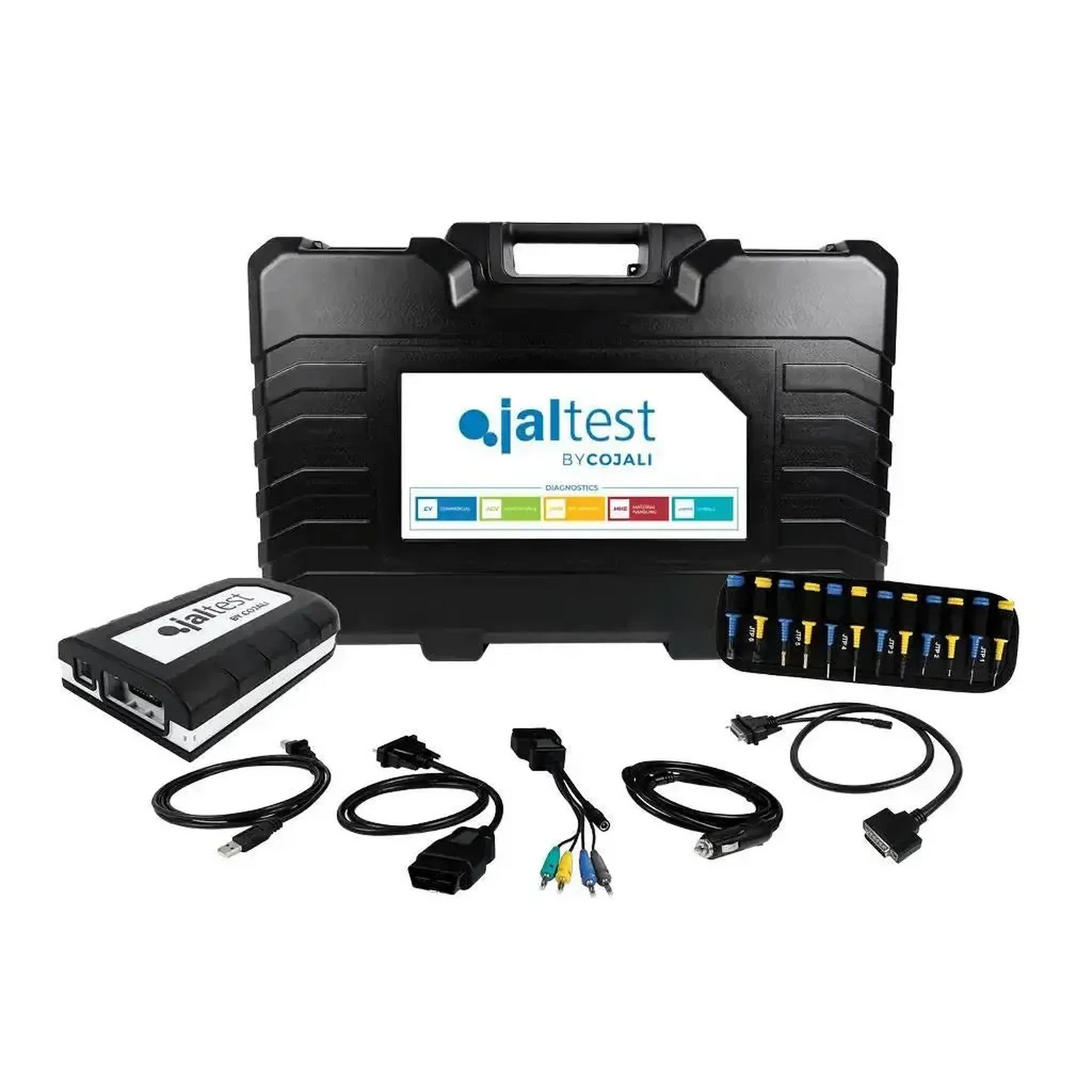

De koffer bevat de hardware waarmee u de verbinding legt, en daarnaast de softwarerechten die de CV-module ontsluiten. De hardware is dezelfde als in de losse set 70001052; het onderscheid tussen de uitleesapparaten zit in de softwaremodule, niet in de koffer. Hieronder staat per onderdeel wat het is en welk referentienummer erbij hoort.

Hardware

• Jaltest Link V9 (70001015): De diagnose-interface die u op de diagnosestekker van het voertuig aansluit, met 26-pins DB26 naar de kabel en USB-C naar de pc.
• Multipin Kit (70002001): Twintig multipins JTP01 t/m JTP10, elk in twee kleuren, de aansluitkabel JTP101 en twee voedingskabels — JDC10AM2 met accuklemmen en JDC20AM2 voor de sigarettenaansteker. Daarmee prikt u rechtstreeks in een connector waarvoor geen eigen diagnosekabel bestaat.
• OBD-kabel, 16-polig (JDC213.9): De standaardkabel voor de gewone diagnoseaansluiting.
• USB-C-kabel (JDC107.9B): De verbinding tussen de Link en uw laptop.
• Verlengkabel van 100 cm (JDC100): Met een 26-pins DB26-stekker, de brede connector op de Link zelf.
• Koffer (70003015): De compacte uitvoering, 505 x 381 x 146 mm.

Software

• Software (29303): De eenmalige aanschaf die de CV-module ontsluit.
• Activering van de licentie, twaalf maanden (71502018): Het recht om er het eerste jaar mee te werken.
• INFO Online CV (29440): De technische informatie bij de software. Zit erin, is niet los te koop en is in 2026 kosteloos.
• Jaltest GRP: De werkplaatssoftware van Cojali voor klanten, voertuigen en rapporten, in de modi Basic, Synchro en Enterprise; alle drie zijn kosteloos te activeren.

Een laptop en de merkspecifieke kabels horen hier niet bij. Zie Kabels en computer verderop op deze pagina.

Voor welke voertuigen en systemen

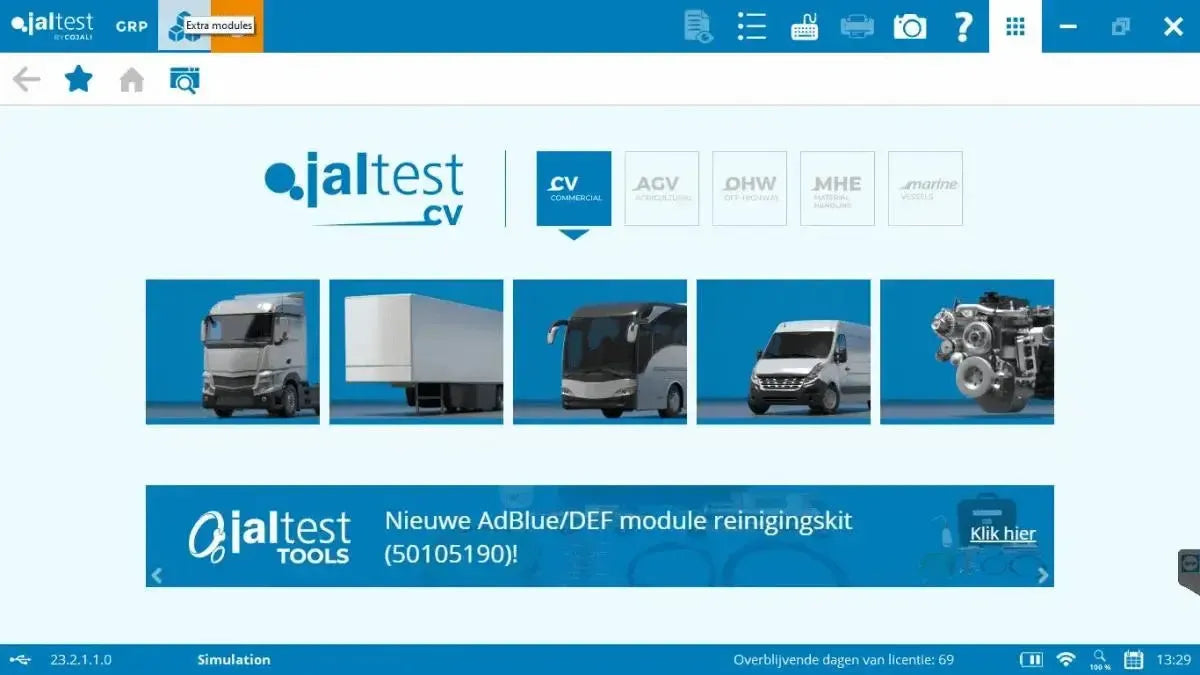

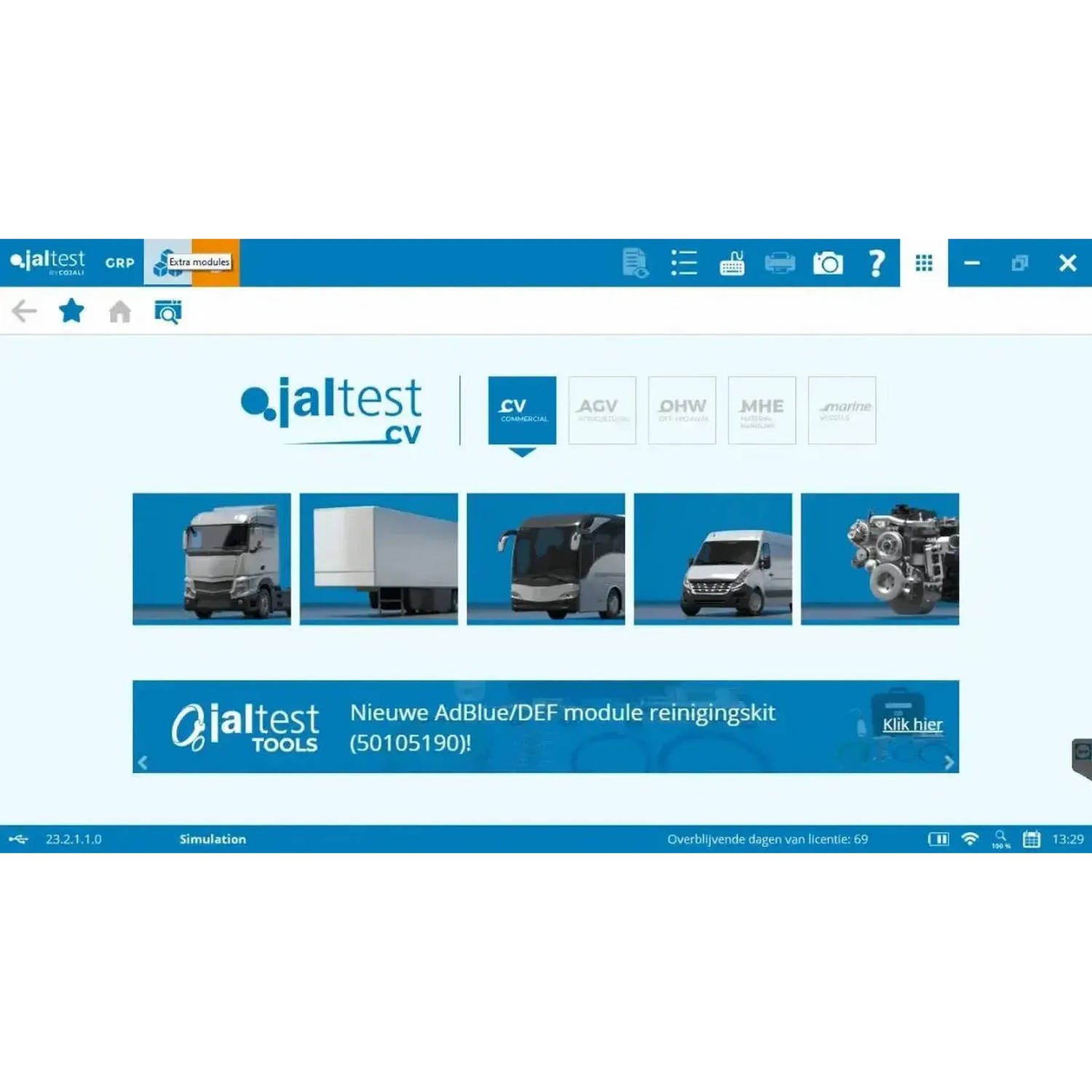

Jaltest CV bestrijkt vier groepen — vrachtwagens, trailers, bussen en bestelwagens. Een merk in de lijst betekent dat er dekking is, niet dat elk model en bouwjaar volledig wordt ondersteund. De indeling per werelddeel gaat over het land waar het merk vandaan komt, niet over de huidige eigenaar.

Vrachtwagens

Bekende merken onder de vrachtwagens in de dekking van Jaltest CV: DAF, Iveco, MAN, Mercedes-Benz, Renault, Scania en Volvo.

Alle 70 merken vrachtwagens, gesplitst per werelddeel:

Trailers

Bij trailers gaat Jaltest niet uit van de bouwer maar van het gemonteerde remsysteem. Zoekt u op Krone of Schmitz, dan vindt u ze niet: De dekking loopt via Bendix, Cojali, Haldex, Knorr-Bremse en Wabco.

Bussen

Bekende merken onder de bussen in de dekking van Jaltest CV: Irizar, Mercedes-Benz, Scania, Setra, Van Hool, VDL en Volvo.

Alle 73 merken bussen, gesplitst per werelddeel:

Bestelwagens

Bekende merken onder de bestelwagens in de dekking van Jaltest CV: Citroën, Fiat, Ford, Iveco, Mercedes-Benz, Opel, Peugeot, Renault en Volkswagen.

Alle 45 merken bestelwagens, gesplitst per werelddeel:

Europees is inclusief het Verenigd Koninkrijk, Turkije en Rusland. Chinees staat los van Aziatisch, waar Japan, Zuid-Korea, India en Taiwan onder vallen. Onder Overig staan merken uit Australië en Afrika en de enkele naam waarvan de herkomst niet te achterhalen was.

De systemen in het voertuig

• Aandrijving: Motor, versnellingsbak en uitlaatgasnabehandeling, in de software de groep Antipollution met SCR en AdBlue.
• Remmen en onderstel: Bedrijfsrem, hulpremmen, persluchtvoorbereiding, vering, stuurinrichting en chassismodule.
• Elektronica en comfort: Centrale computer, elektronische modules, instrumentenpaneel, verlichting, klimaat, kachel, scherm, audio en startonderbreker.
• Veiligheid: De groep Safety, met noodremassistentie en rijstrookbewaking. Een aparte rubriek ESP bestaat niet.
• Registratie: De groep Data registration, telematics en FMS, met daaronder ook de tachograaf.

Zoeken op onderdeel in plaats van op voertuig

Zit hetzelfde systeem in meerdere merken, dan benadert u het op het onderdeel in plaats van op het voertuig. Dat is handig bij een rem- of ABS-systeem dat door tientallen fabrikanten wordt ingebouwd.

• Remmen, ABS en EBS: Knorr-Bremse, Wabco, Meritor Wabco, Bendix, Haldex, Cojali en International.
• Rijhulp en veiligheid: Wabco, Meritor Wabco, Bendix en Eaton.
• Vering en bandenspanning: Wabco, Meritor Wabco, Bendix en Dana.
• Versnellingsbak en retarder: ZF, ZF Meritor, Allison, Eaton, Voith, Twin Disc, Paccar, Navistar, Isuzu en GM.
• Motoren: Cummins, Caterpillar, Detroit Diesel-MBE, Paccar, Mack, Volvo, Iveco-FPT, Hino, Isuzu, Navistar, MWM, Kamaz, FAW, Weichai, Yuchai, VM Motori en PSI.
• Koeltransport: Thermo King en Carrier, met units voor trailer en vrachtwagen.

Wat u ermee kunt

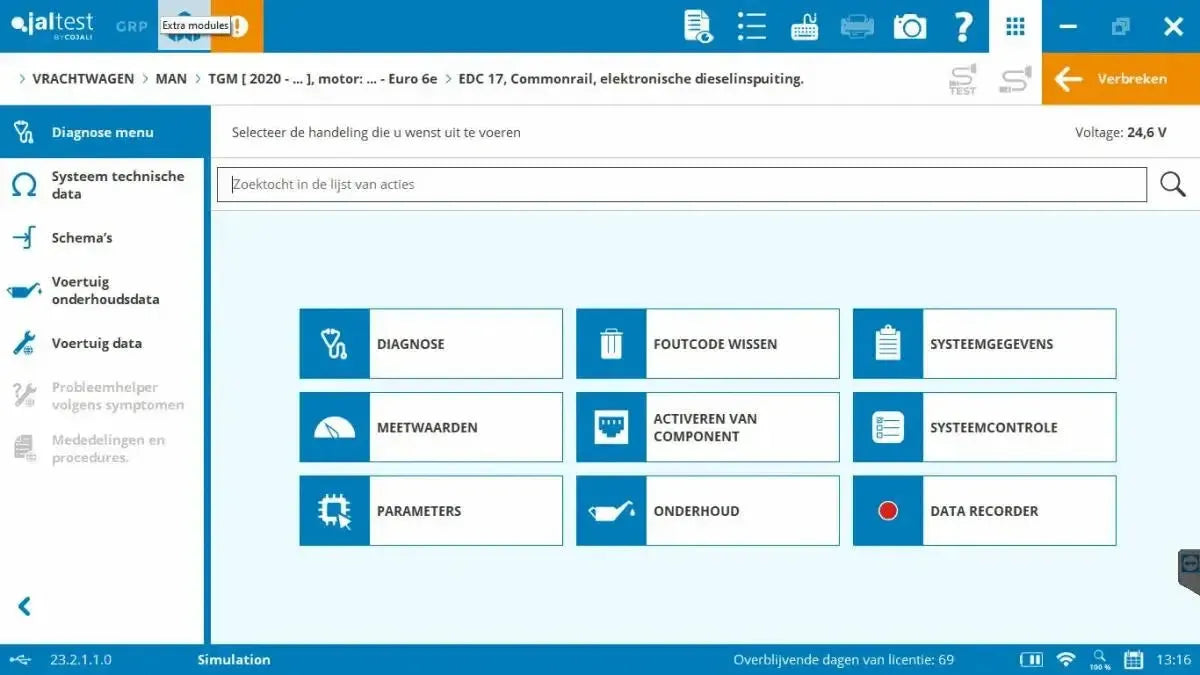

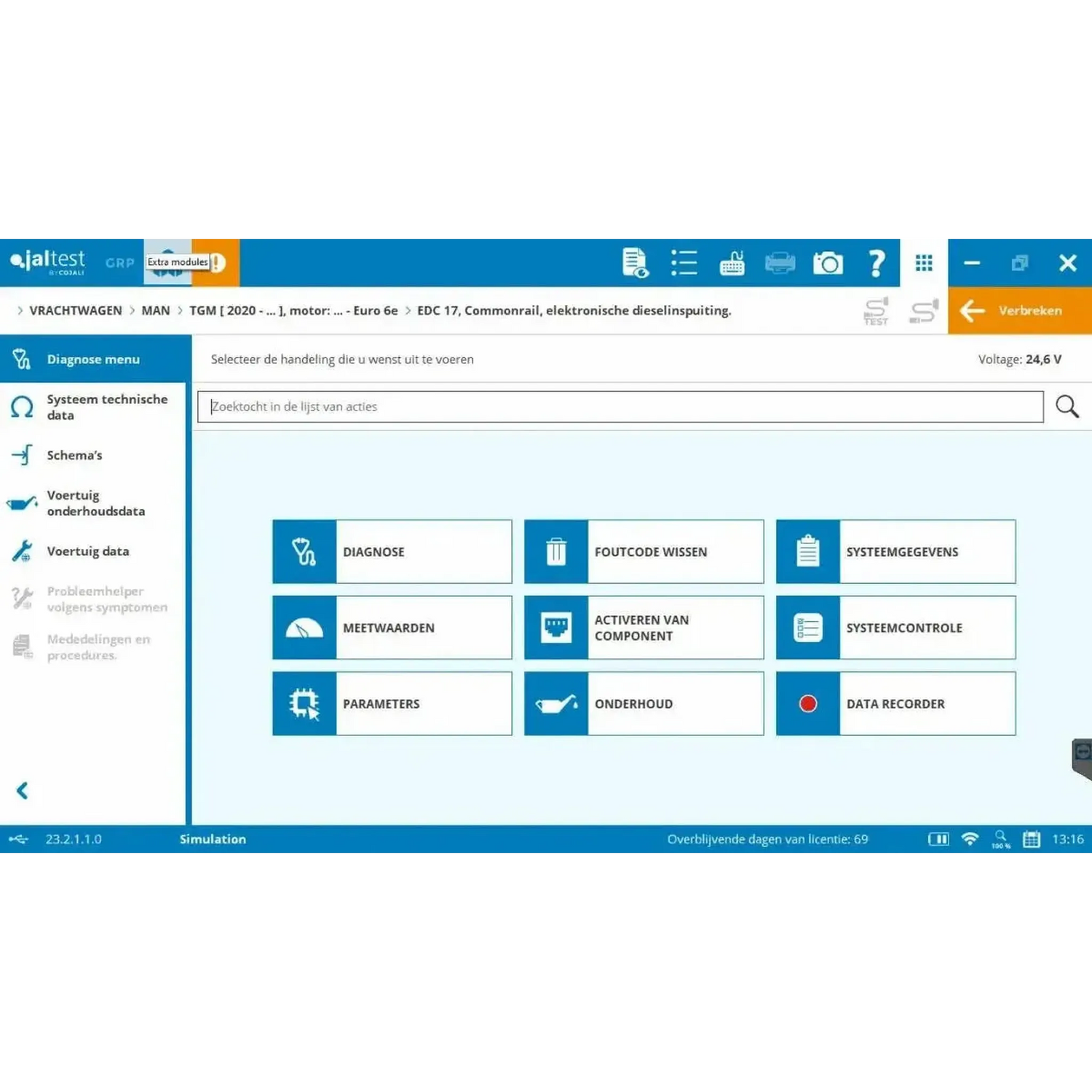

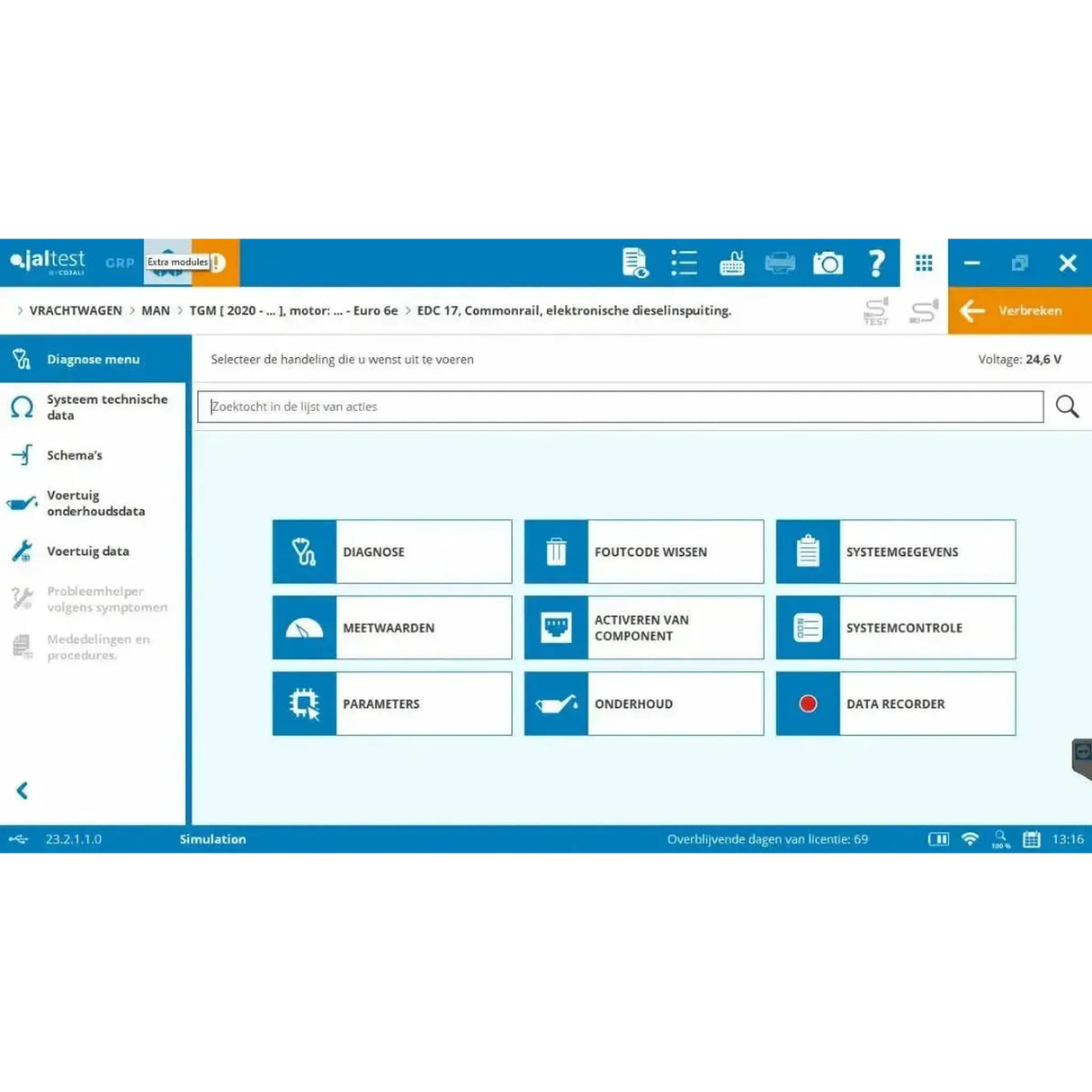

Met de CV-module leest u de regeleenheden van het voertuig uit, volgt u meetwaarden en stuurt u componenten aan. Daarnaast doet u er het onderhoudswerk mee dat om de software vraagt: Het roetfilter, de injectoren, de kalibraties en de onderhoudstellers.

Diagnose

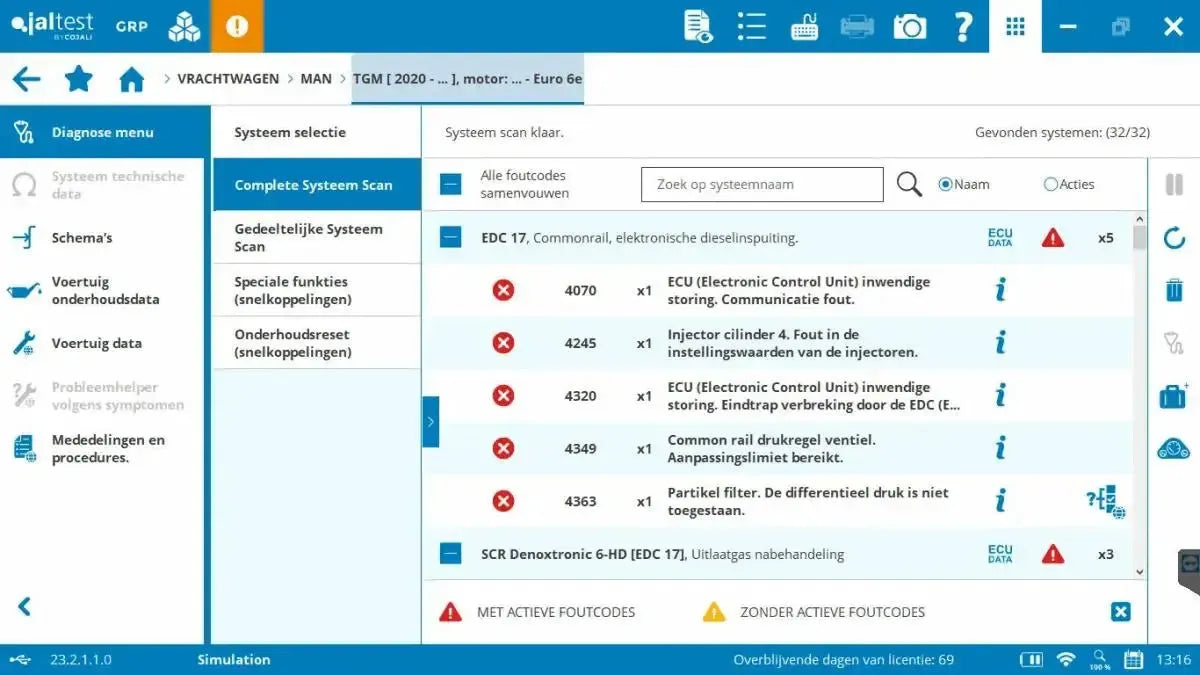

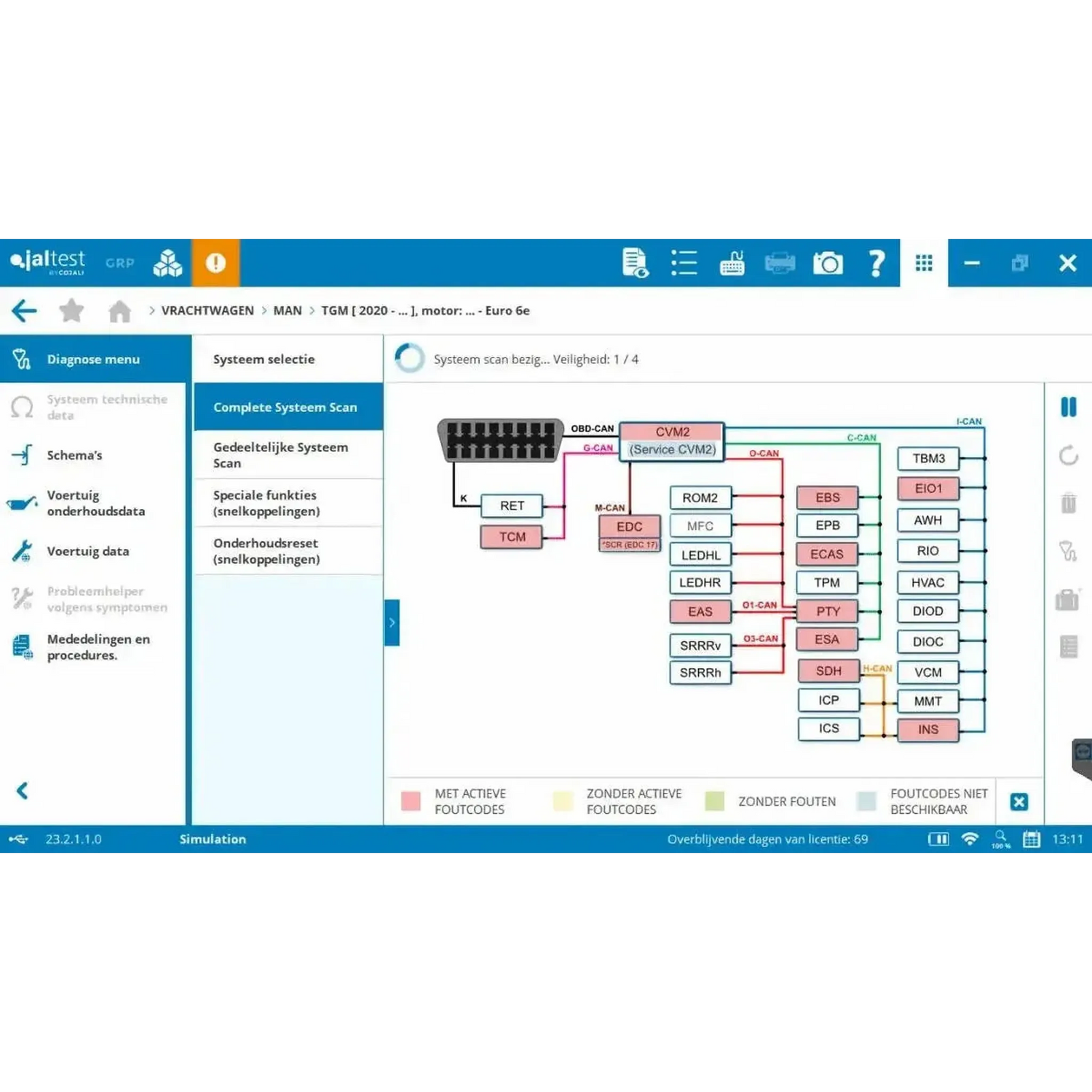

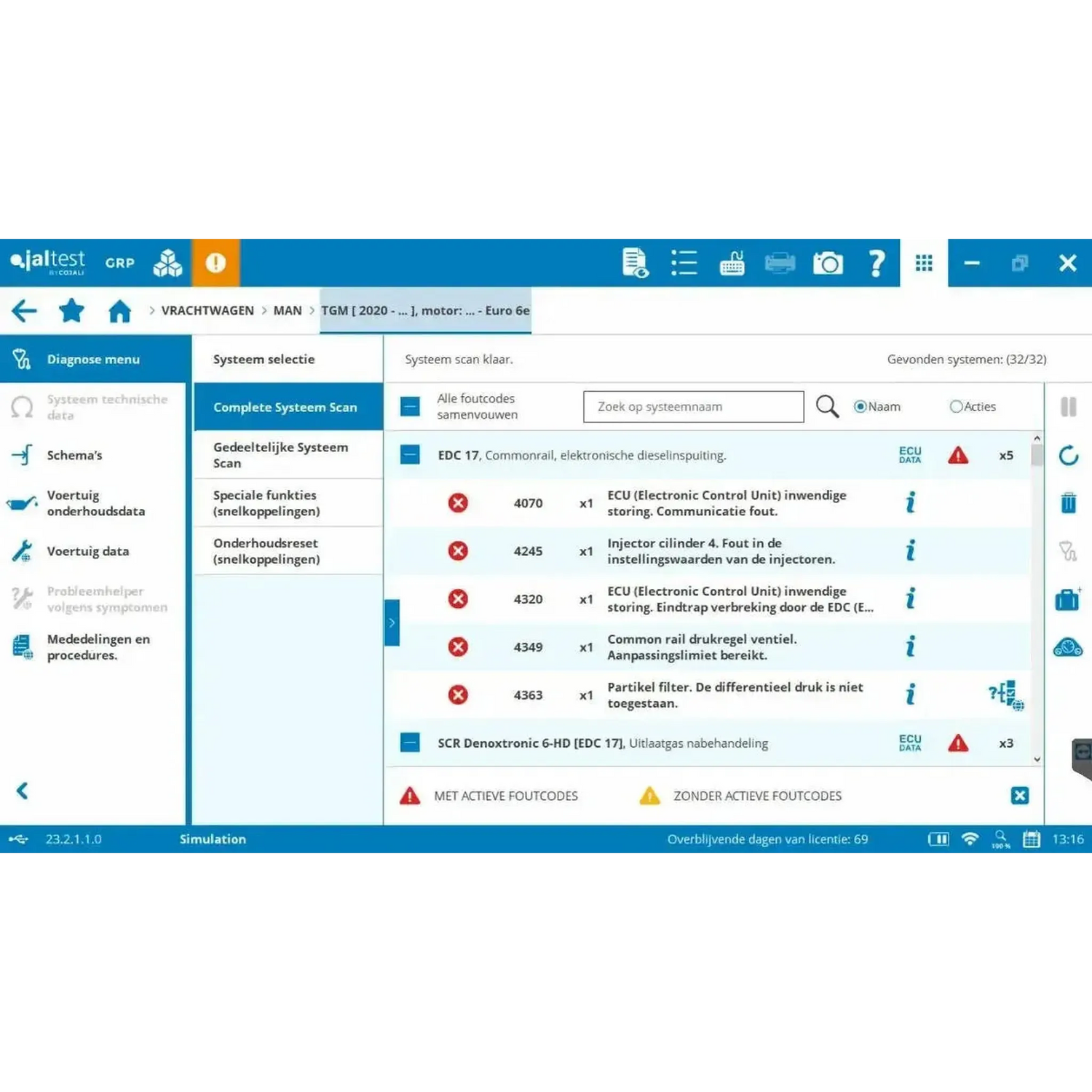

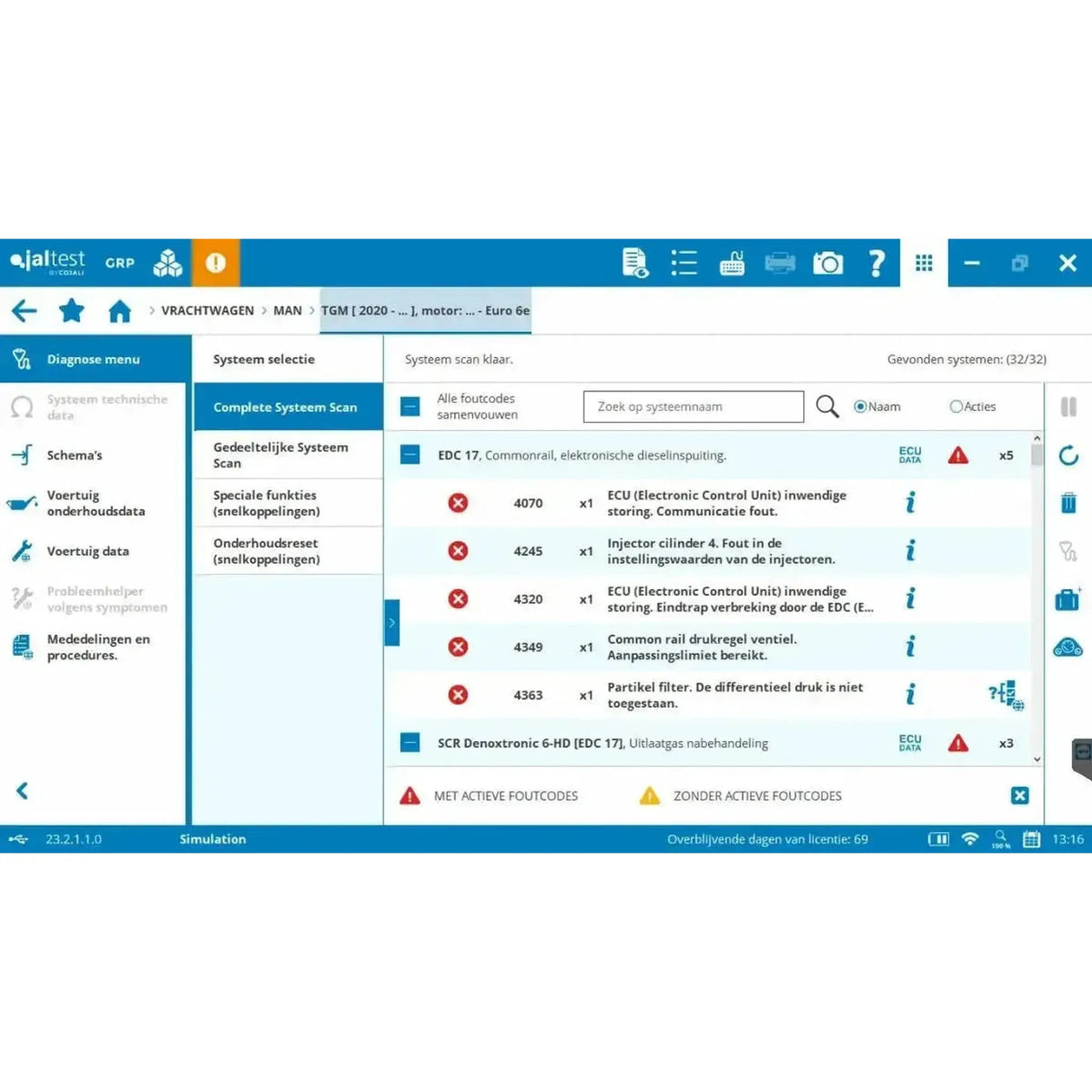

• Foutcodes lezen: Het foutgeheugen van de regeleenheid, met informatie over de codes.

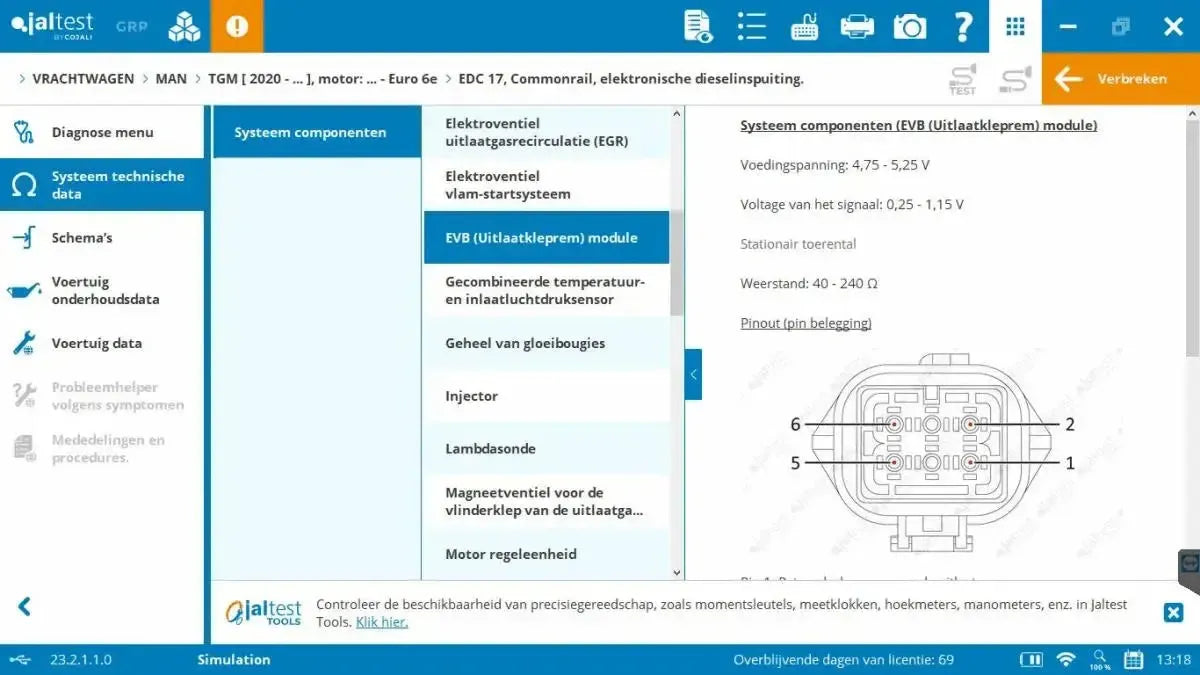

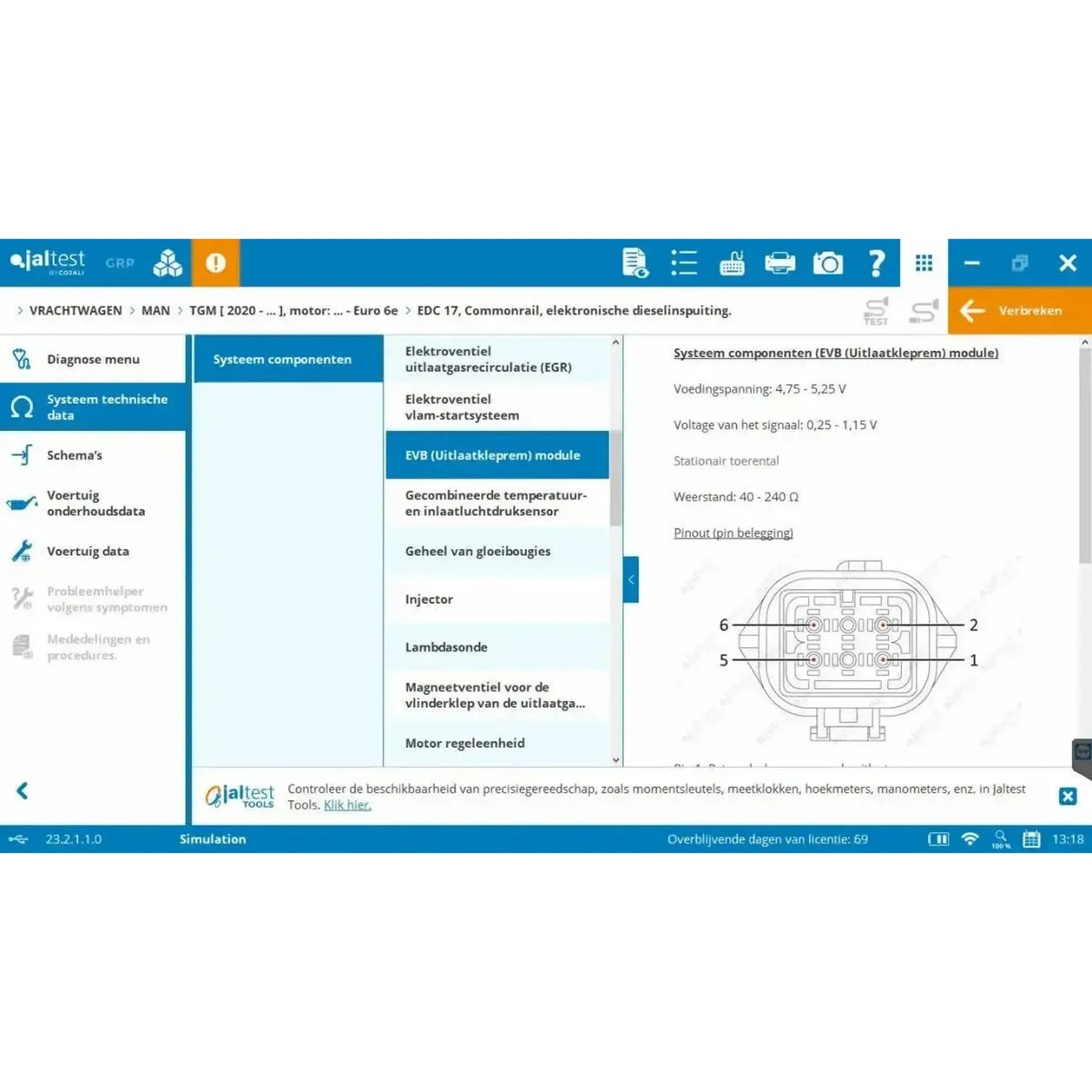

• Meetwaarden: De waarden van de aangesloten sensoren op het scherm.
• Componenten aansturen: Onderdelen gericht bedienen om hun werking te controleren.
• ECU-gegevens: Serienummer, softwareversie en overige gegevens van de regeleenheid.

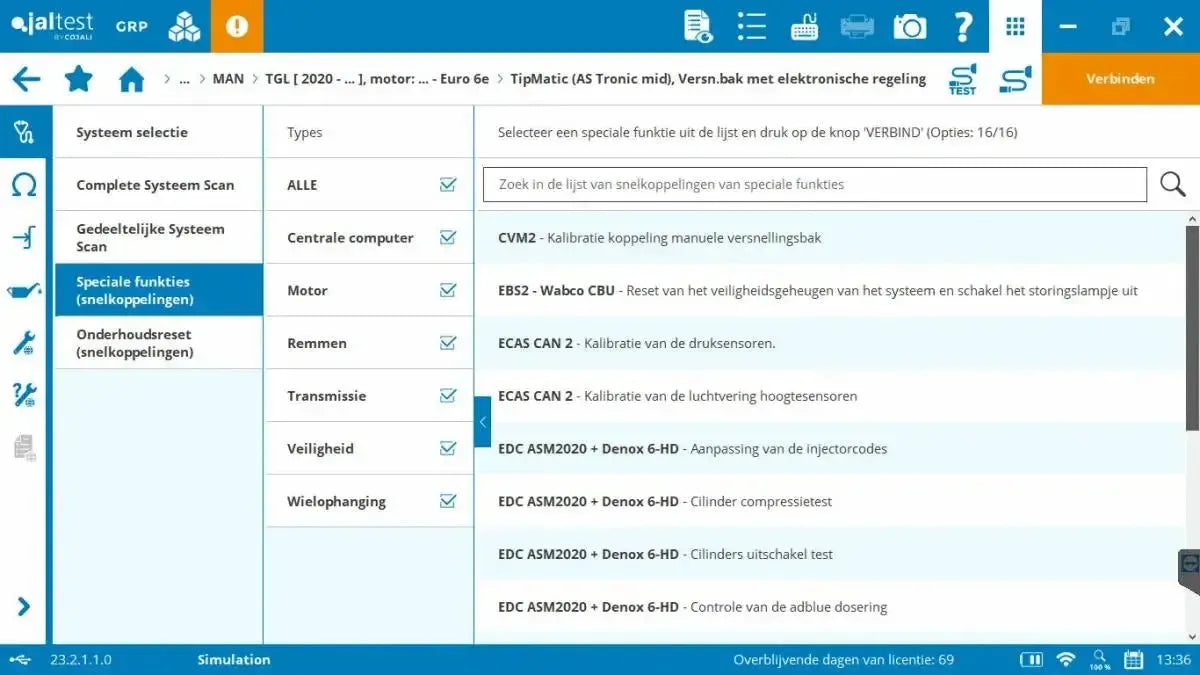

• Parameters en kalibraties: Regeleenheden configureren en systemen afstellen.

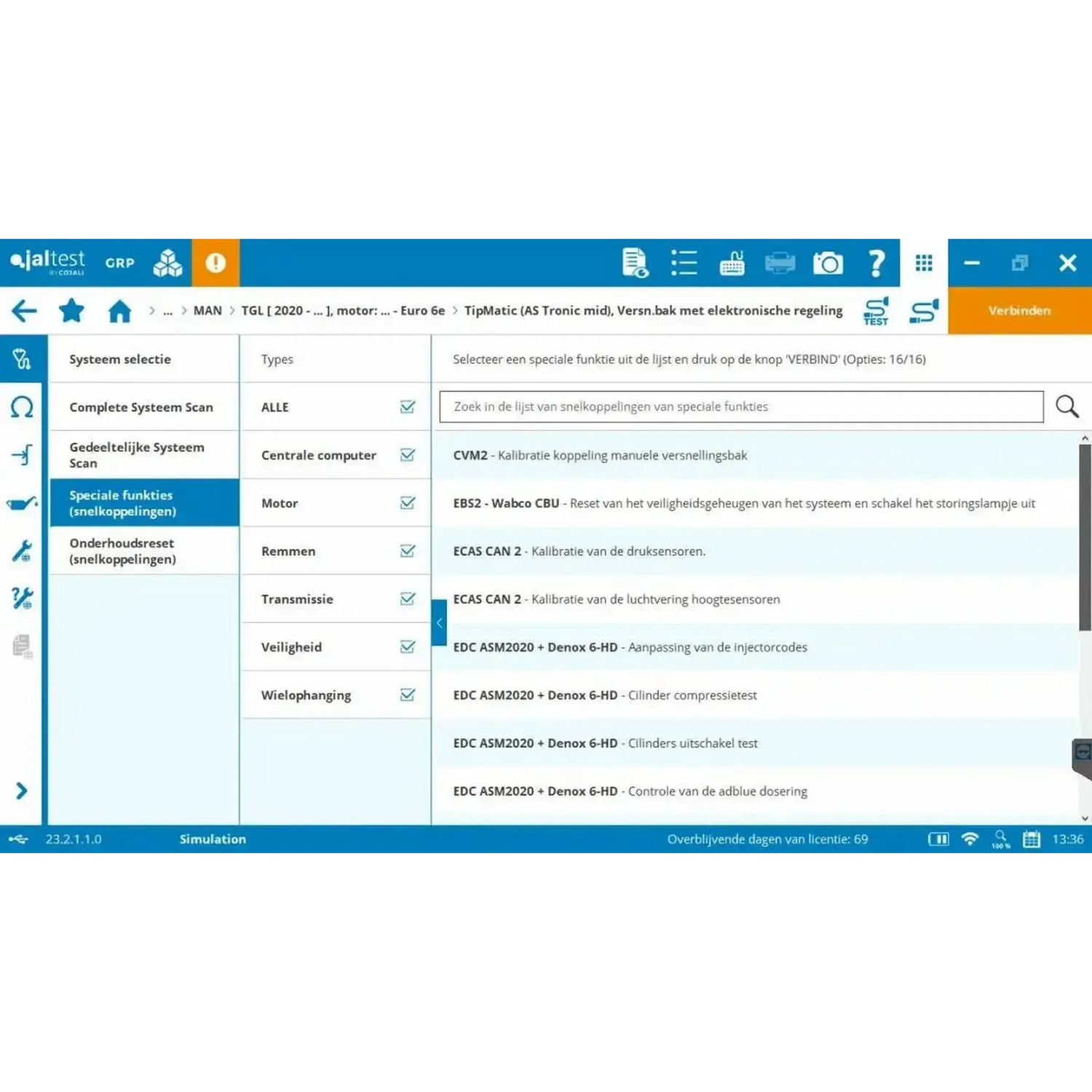

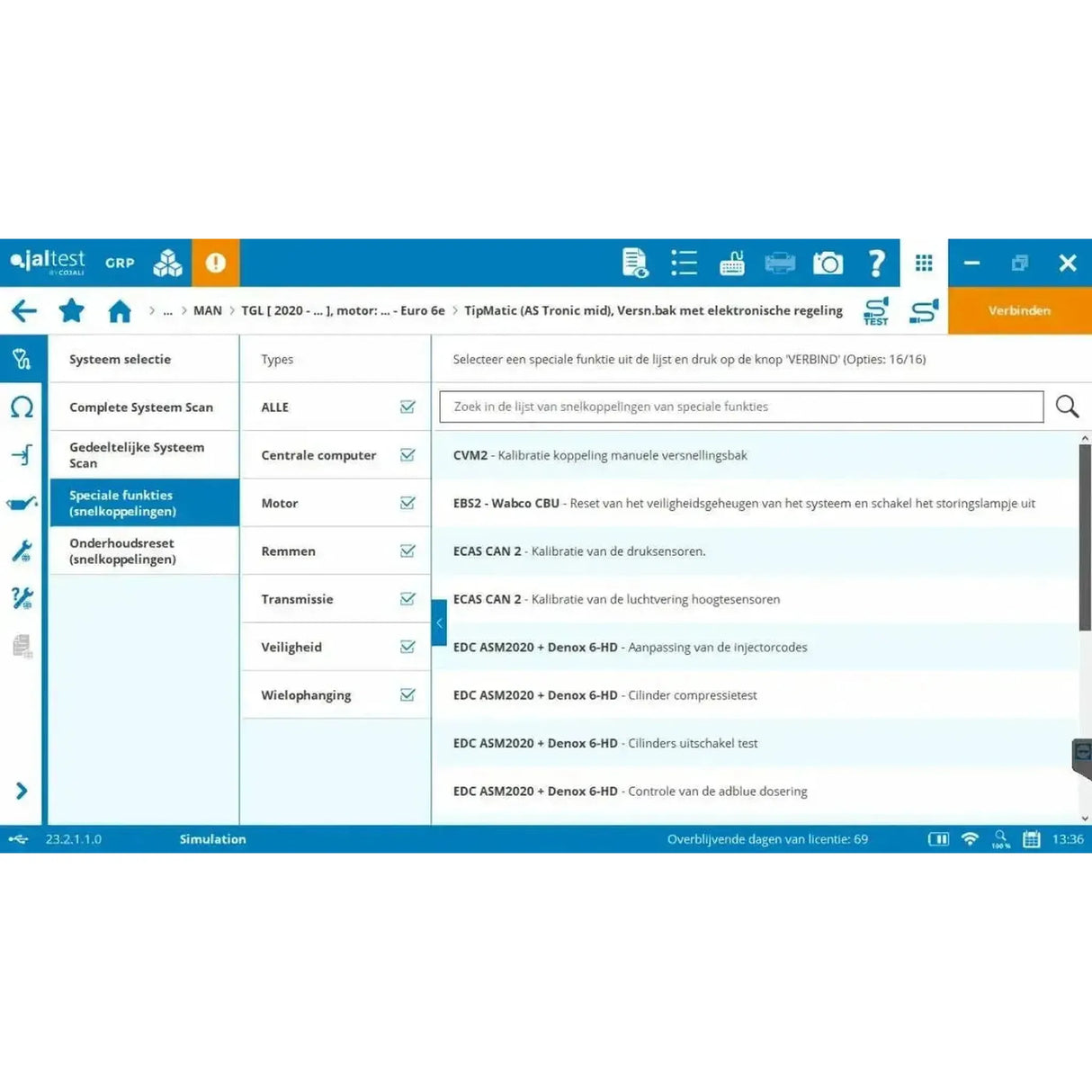

Onderhoud

• Roetfilter (DPF): Geforceerd regenereren, en na vervanging aanmelden.
• Cilinderuitschakeltest: Cilinders afzonderlijk uitschakelen om de motorloop te beoordelen.
• Injectorcodering: Nieuwe injectoren aanmelden in de motorregeling.
• Componenten kalibreren: Na vervanging opnieuw afstellen.
• Onderhoudstellers: Terugzetten na een servicebeurt.

Het verschil met de expertmodus

Gewone diagnose is uitlezen, meten en aansturen. In de expertmodus wijzigt u daarnaast parameters in de regeleenheden: Het kalibreren van sensoren en actuatoren, het instellen van bedrijfsparameters en het regenereren van het roetfilter. Die modus zit hierbij inbegrepen.

Kabels en computer

In de koffer zit de 16-polige OBD-kabel voor de standaardaansluiting. Heeft het voertuig een merkeigen stekker, dan is daar een aparte kabel voor; die kabels zijn los te krijgen en zitten daarnaast gebundeld in drie kabelsets. De software zelf draait op een Windows-pc.

• Vrachtwagen en bus (29362): Kabels voor Volvo, Mercedes-Benz en MTU, Wabco-remsystemen, Renault, Iveco, de MAN TG-serie, DAF en MAN met 37-polige stekker.
• Trailer (70002024): Kabels voor Wabco en Knorr-Bremse, voor Haldex EB+/TRS en TPMS, en voor trailer-CAN volgens ISO 7638-1.
• Koelunits (29989): Kabels voor Thermo King en Carrier, en voor Carrier CAN.
• Losse kabels: Ook per stuk verkrijgbaar wanneer u maar één merk in de werkplaats heeft.
• Computer: De software draait op Windows. Cojali levert de Jaltest Rugged PC en de A140 Rugged PAD; beide staan los in onze webshop.

Welke kabel bij uw voertuig hoort, bepaalt de diagnoseaansluiting in dat voertuig en niet het merk op de grille. Controleer de stekker aan het voertuig zelf voordat u bestelt: Is het de 16-polige OBD2-aansluiting, dan volstaat de meegeleverde JDC213.9; is het een merkeigen connector, dan staat de bijbehorende kabel in een van de drie kabelsets.

Licentie en verlenging

De software-licentie loopt twaalf maanden vanaf de activering en wordt daarna jaarlijks verlengd met de update-licentie (29051). Zolang de licentie loopt, krijgt u alle nieuwe softwareversies en houdt u toegang tot de technische informatie.

• Verlenging: Jaarlijks, met de update-licentie (29051), telkens voor opnieuw twaalf maanden.
• Looptijd: Twaalf maanden vanaf de activering.
• Installaties: Maximaal vijf pc's. De Jaltest-hardware is altijd nodig om de software te draaien.
• Registratie: Bij de activering, na elke nieuwe softwareversie, en verder elk half jaar.
• Module bijkopen: Een later bijgekochte module wordt gelijkgetrokken met uw lopende licentie; u betaalt naar rato.
• Niet verlengen: De diagnose blijft werken op de laatst geïnstalleerde versie, maar de toegang tot de technische informatie vervalt. Cojali ondersteunt een verlopen licentie nog een jaar.

Optionele uitbreidingen

Naast de CV-module zijn er uitbreidingen die u los bestelt. Ze zijn niet nodig om te kunnen diagnosticeren, maar breiden het naslagwerk, de ondersteuning of het gereedschap uit. Hieronder staat wat er voor bedrijfsvoertuigen bij hoort.

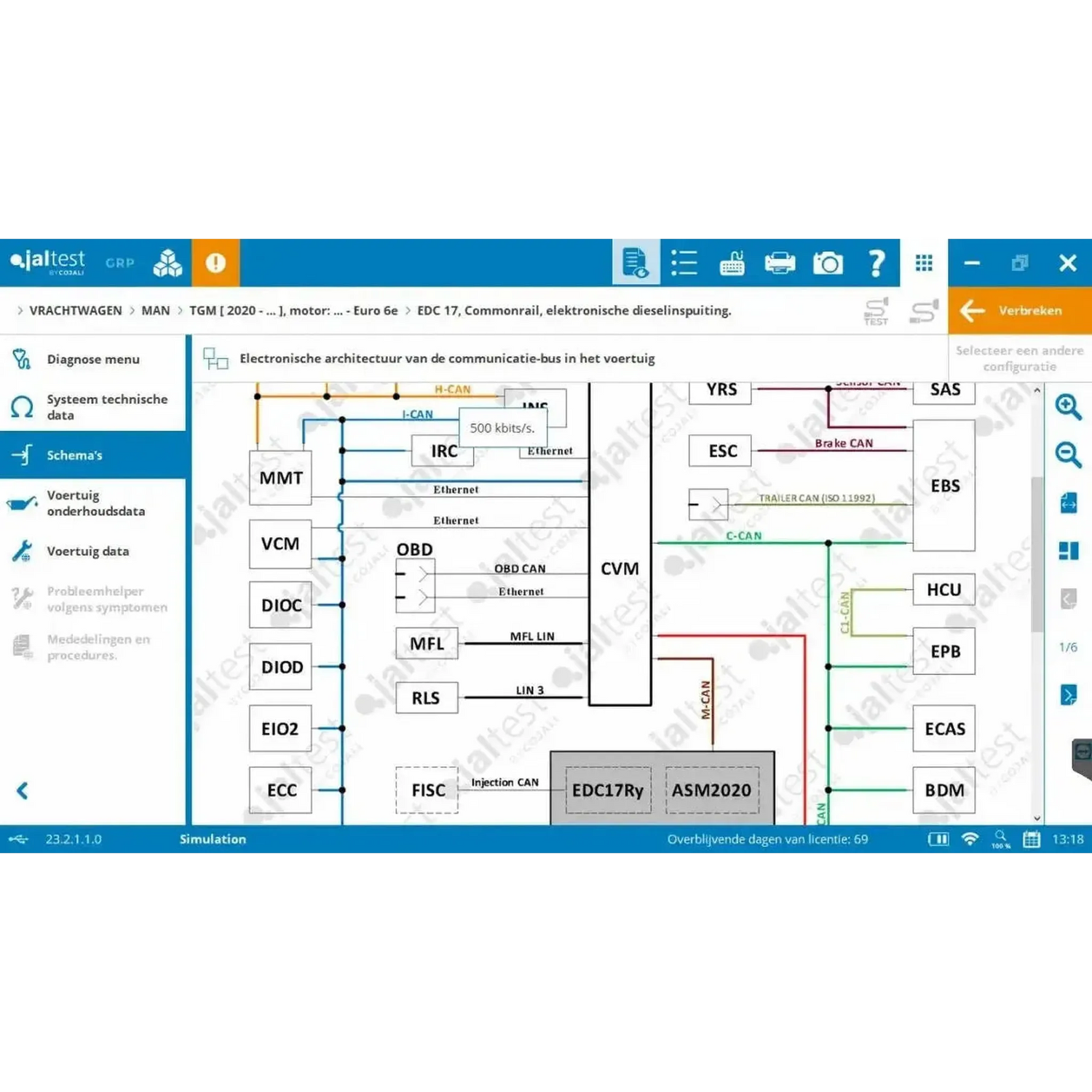

• INFO Plus CV (70605005): De SMART Guides en de schakelschema's van het complete voertuig.
• INFO Web CV: Hetzelfde naslagwerk via een webplatform, per maand of per jaar.
• OEM RMI: De officiële reparatie-informatie van de fabrikant, per merk voor Iveco, DAF en Scania.
• Knorr-Bremse Add-on: De software van Knorr-Bremse zelf, met de originele technische informatie.
• SGW-ontgrendeling: Toegang tot voertuigen met een Security Gateway, voor Iveco en FCA.
• Spare Parts Search: Onderdeelnummers opzoeken op chassisnummer, met explosietekeningen.
• Jaltest ETM: EBS-modulatoren en sensoren rechtstreeks doormeten.
• Jaltest ADAS: Het kalibreren van rijhulpsystemen; vereist aparte kalibratieapparatuur.
• Jaltest ATS: Een jaar toegang tot de Engelstalige technische helpdesk van Cojali. Loopt automatisch door; opzeggen kan schriftelijk tot dertig dagen voor de vervaldatum.

Verpakkingsinhoud

• 1x Jaltest Link V9 interface (70001015)
• 1x Multipin Kit (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26-pins DB26 – 16-pins OBD2 Verloopkabel | Interface
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C Verloopkabel | Interface
• 1x Jaltest (JDC100) | Link V9 26-pins DB26 Verlengkabel (100 cm) | Interface
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (29303) | CV (Commercial Vehicles) | Software-activatie
• 1x Jaltest (71502018) | CV (Commercial Vehicles) | Software-licentie
• 1x Jaltest INFO Online CV (29440)
