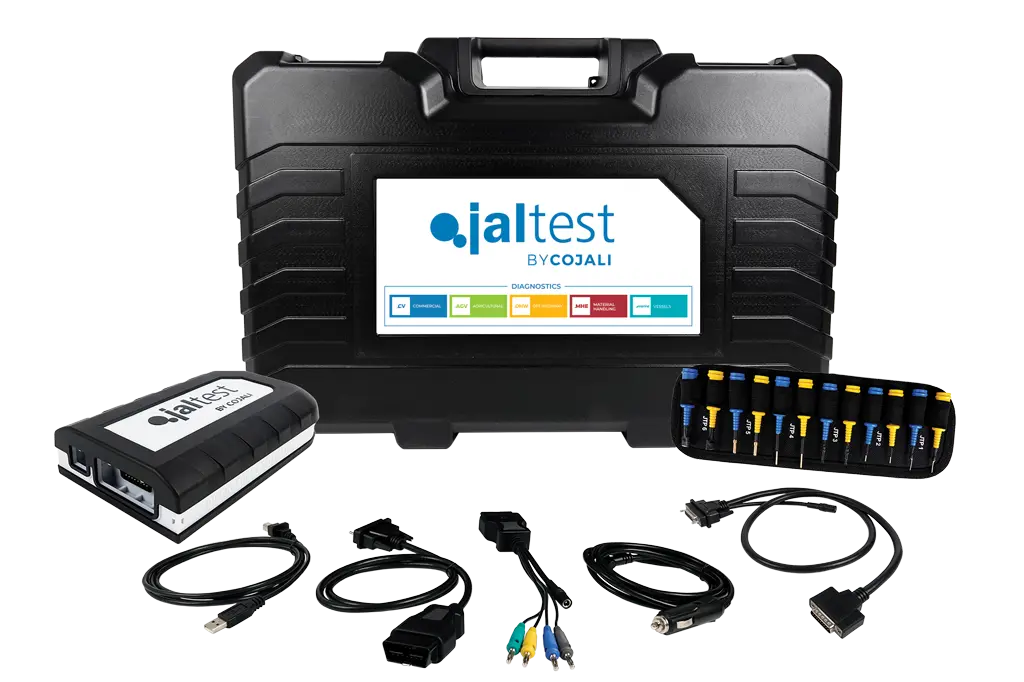

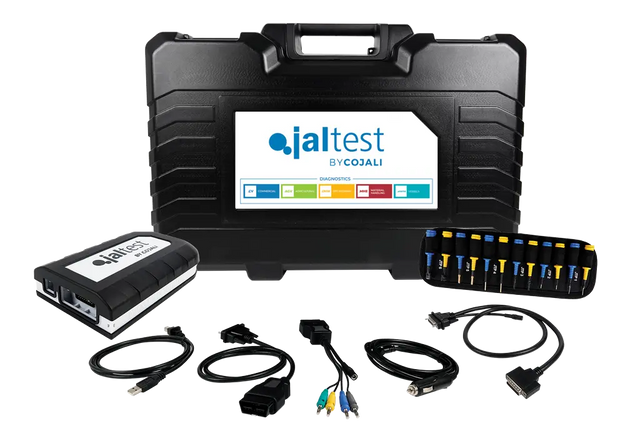

De Jaltest CV/OHW Kit (70001052) is de hardwarebasis waarmee een Windows-pc verbinding maakt met de elektronische regeleenheden van bedrijfsvoertuigen en van terrein- en bouwmachines. In de koffer liggen de Jaltest Link V9 (70001015), de Multipin Kit (70002001), de OBD2-kabel JDC213.9, de aansluitkabel JDC107.9B naar de pc en de verlengkabel JDC100 van 100 cm. Alles zit in de compacte koffer 70003015 van 505 × 381 × 146 mm.
Deze koffer is de gedeelde hardware onder zeven Jaltest-sets in deze webshop — CV en OHW, en daarnaast Vrachtwagen, Autobus, Trailer, LCV en Veegmachines. Wat die sets van elkaar onderscheidt is de softwaremodule, niet het gereedschap in de koffer. Er bestaan drie zusterkoffers met dezelfde opzet: 70001060 voor landbouw, 70301001 voor intern transport en 70001053 voor vaartuigen.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Deze set legt de verbinding tussen een Windows-pc met Jaltest-software en de regeleenheden van het voertuig of de machine. De Jaltest Link V9 vertaalt de voertuigbus naar de pc, terwijl de kabels bepalen waar u binnenkomt, op de 16-pins OBD2-poort of via de multipins op een afwijkende connector. Hieronder staat wat er in de koffer ligt en wat u ermee doet.
Wat er in de koffer ligt
- Jaltest Link V9 (70001015): De diagnose-interface, met 26-pins DB26 naar de kabel en USB-C naar de pc.
- Multipin Kit (70002001): Twintig multipins JTP01 t/m JTP10 in blauw en geel, de aansluitkabel JTP101 en de voedingskabels JDC10AM2 en JDC20AM2.
- JDC213.9: Verloopkabel van 26-pins DB26 naar de 16-pins OBD2-aansluiting.
- JDC107.9B: Aansluitkabel van de Jaltest Link V9 naar de USB-C-poort van de pc.
- JDC100: Verlengkabel van 100 cm tussen de Jaltest Link V9 en de voertuigkabel.
- Compact Hardcase (70003015): Koffer van 505 × 381 × 146 mm met plaats voor deze set en ongeveer twaalf kabels.
Wat u ermee kunt doen
- Foutcodes lezen en wissen: Op elke regeleenheid die de gekozen Jaltest-module dekt.
- Live data en parameters volgen: Met draaiende motor of tijdens het rijden.
- Componenten aansturen: Kleppen, relais en actuatoren gericht in werking zetten.
- Een afwijkende connector aanprikken: Met de multipins bereikt u een aansluiting waarvoor geen kant-en-klare kabel bestaat.
- Spanning meenemen: De voedingskabels JDC10AM2 en JDC20AM2 voeden de interface waar de connector zelf geen spanning geeft.
Compatibele voertuigen en toepassingen
Bepalend is de softwaremodule, niet de koffer. Dezelfde hardware werkt onder Jaltest CV en onder Jaltest OHW; welke voertuigen en machines u bereikt, hangt af van de module die op de Jaltest Link V9 staat. Voor landbouw, intern transport en vaartuigen gelden de zusterkoffers 70001060, 70301001 en 70001053.
Jaltest CV (bedrijfsvoertuigen):
- Vrachtwagens: Trekkers en bakwagens.
- Autobussen: Stads-, streek- en touringcars.
- Trailers en opleggers: Rem- en luchtveringssystemen.
- Lichte bedrijfsvoertuigen: Bestelwagens en pick-ups.
Jaltest OHW (terrein- en bouwmachines):
- Zwaar materieel: Graafmachines, kranen en dumpers.
- Compact materieel: Minigravers, schranklaadmachines en wielladers.
- Stationaire motoren: Aggregaten en pompsets.
- Veegmachines en wegonderhoudsmaterieel: Via de aparte module 29348.
Verpakkingsinhoud
- 1x Jaltest Link V9 interface (70001015)
- 1x Multipin Kit (70002001)
- 1x Jaltest (JDC213.9) | Link V9 26-pins DB26 – 16-pins OBD2 Verloopkabel | Interface
- 1x Jaltest (JDC107.9B) | Link V9 – USB-C Verloopkabel | Interface
- 1x Jaltest (JDC100) | Link V9 26-pins DB26 Verlengkabel (100 cm) | Interface
- 1x Jaltest (70003015) | Compact Hardcase
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | 70001052 |
| Type | Hardwareset voor voertuigdiagnose |
| Uitvoering | Compacte koffer |
| Aantal onderdelen | 6 |
| Inhoud | Jaltest Link V9 (70001015), Multipin Kit (70002001), JDC213.9, JDC107.9B, JDC100, koffer 70003015 |
| Interface | Jaltest Link V9, 26-pins DB26 naar de kabel, USB-C naar de pc |
| Multipinkit | 70002001 — twintig multipins JTP01 t/m JTP10, JTP101, JDC10AM2, JDC20AM2 |
| Verlengkabel | JDC100, 100 cm |
| Toepassing | Bedrijfsvoertuigen (CV) en terrein- en bouwmachines (OHW) |
| Segment | Bedrijfsvoertuig, Terrein- en Bouwmachine |
| Onderdeel van | De uitleesapparaten CV, OHW, Vrachtwagen, Autobus, Trailer, LCV en Veegmachines |
| Afmetingen koffer | 505 × 381 × 146 mm |
