Jaltest  |  SKU: JDC536A

Jaltest (JDC536A) | Komatsu 12-pins OBD – 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine

€138,95 incl.
€114,83 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

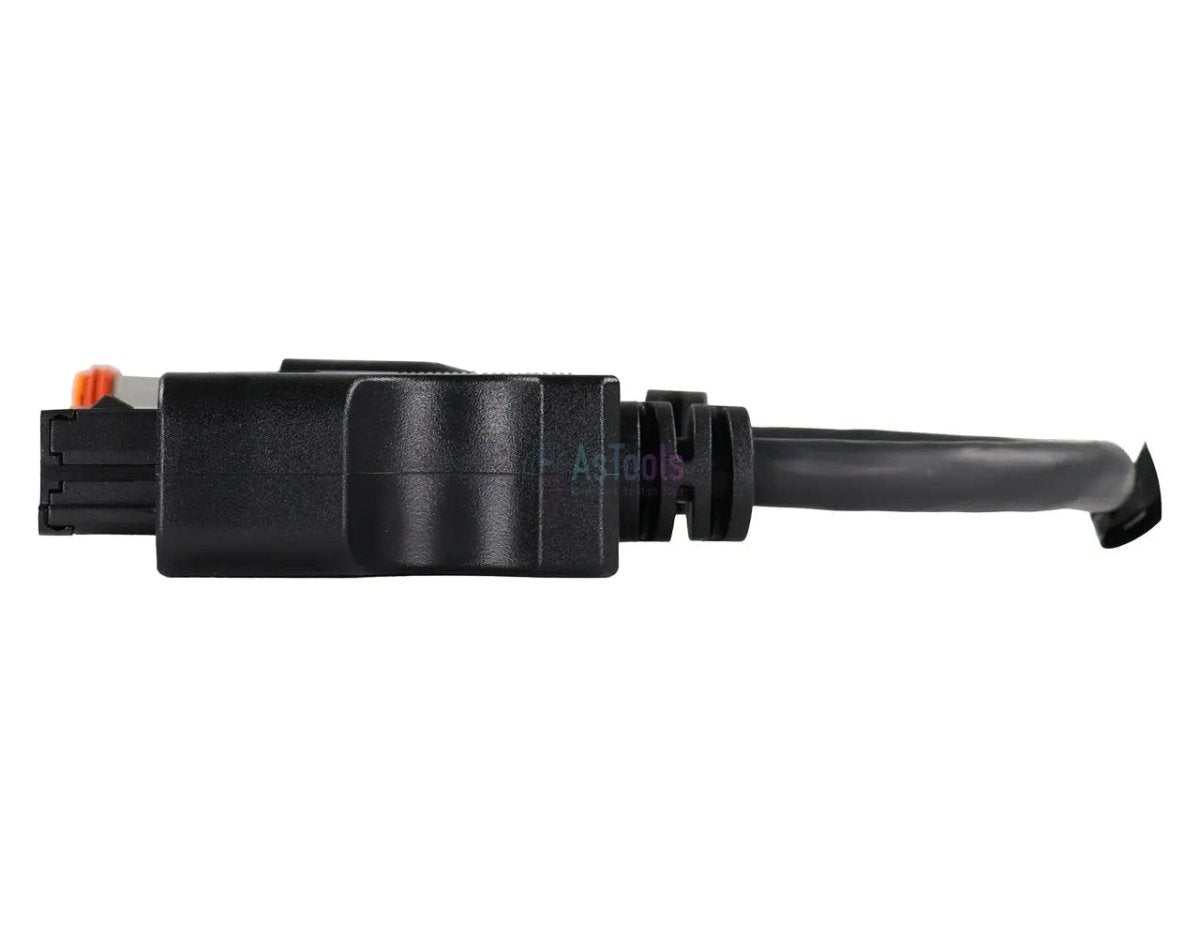

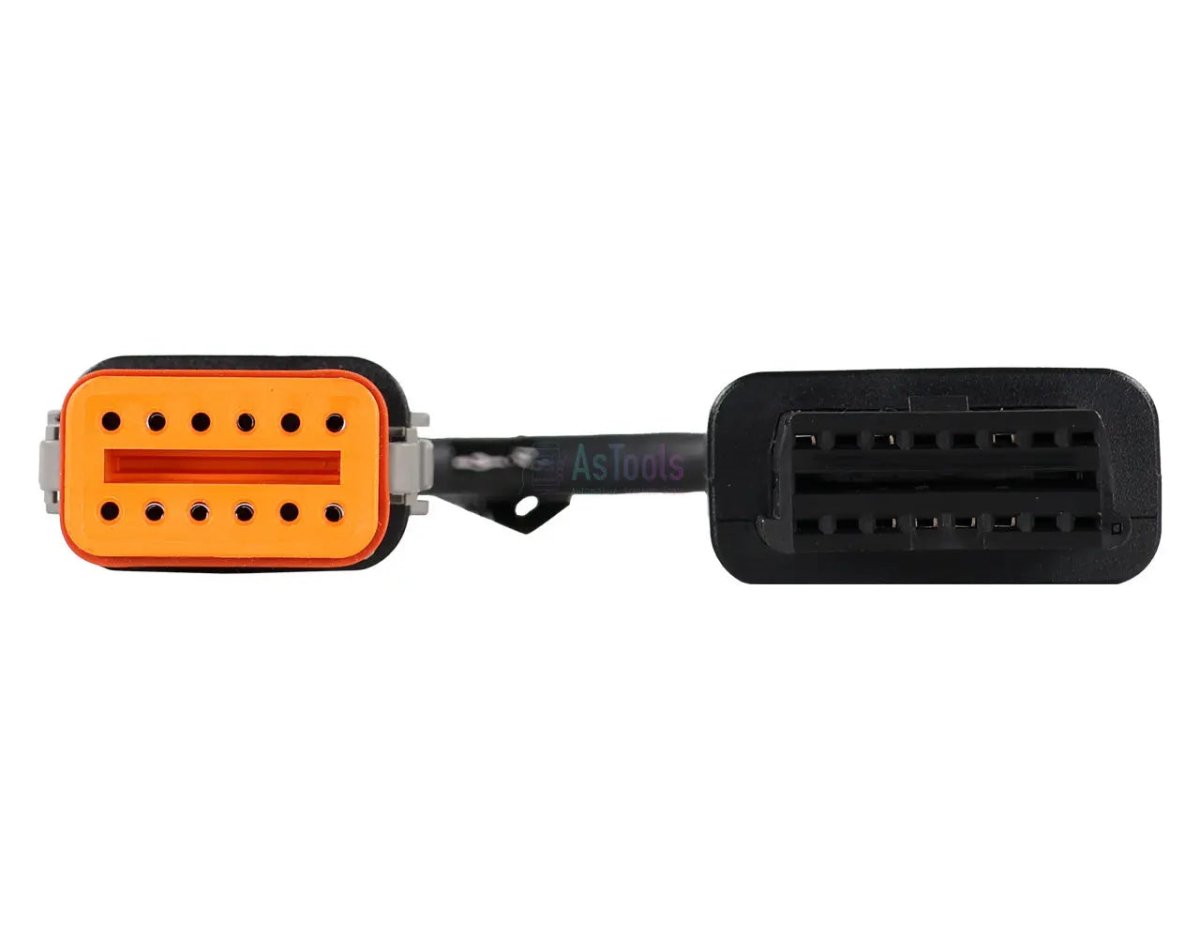

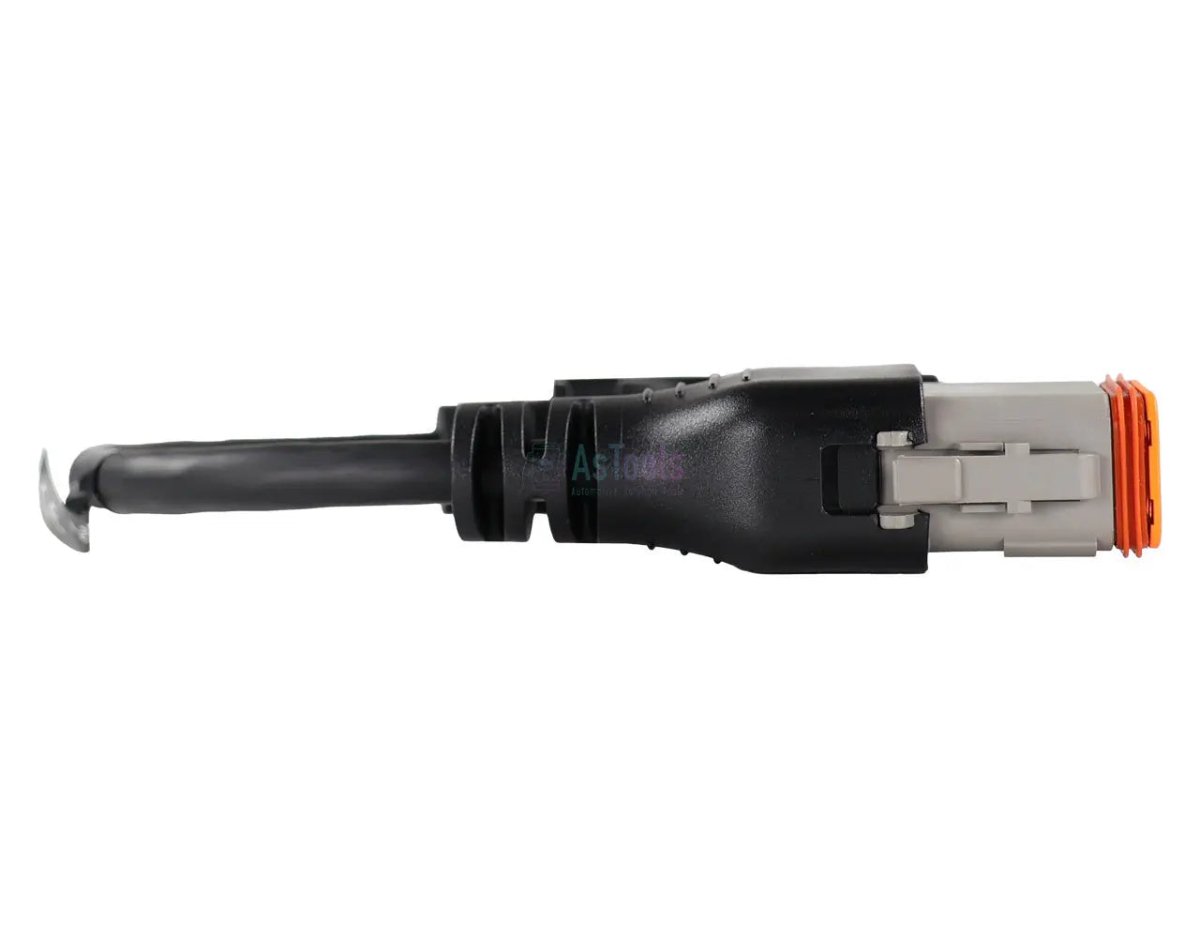

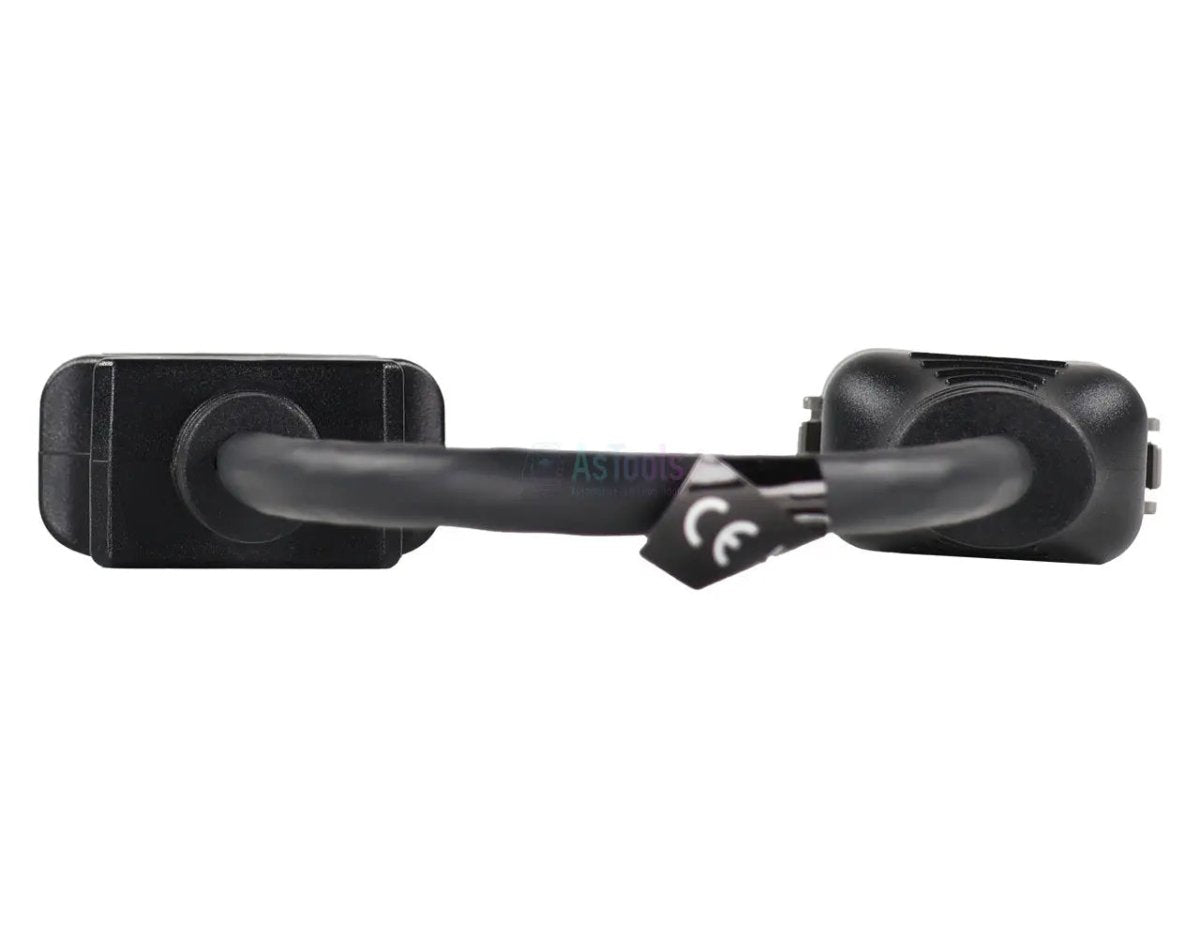

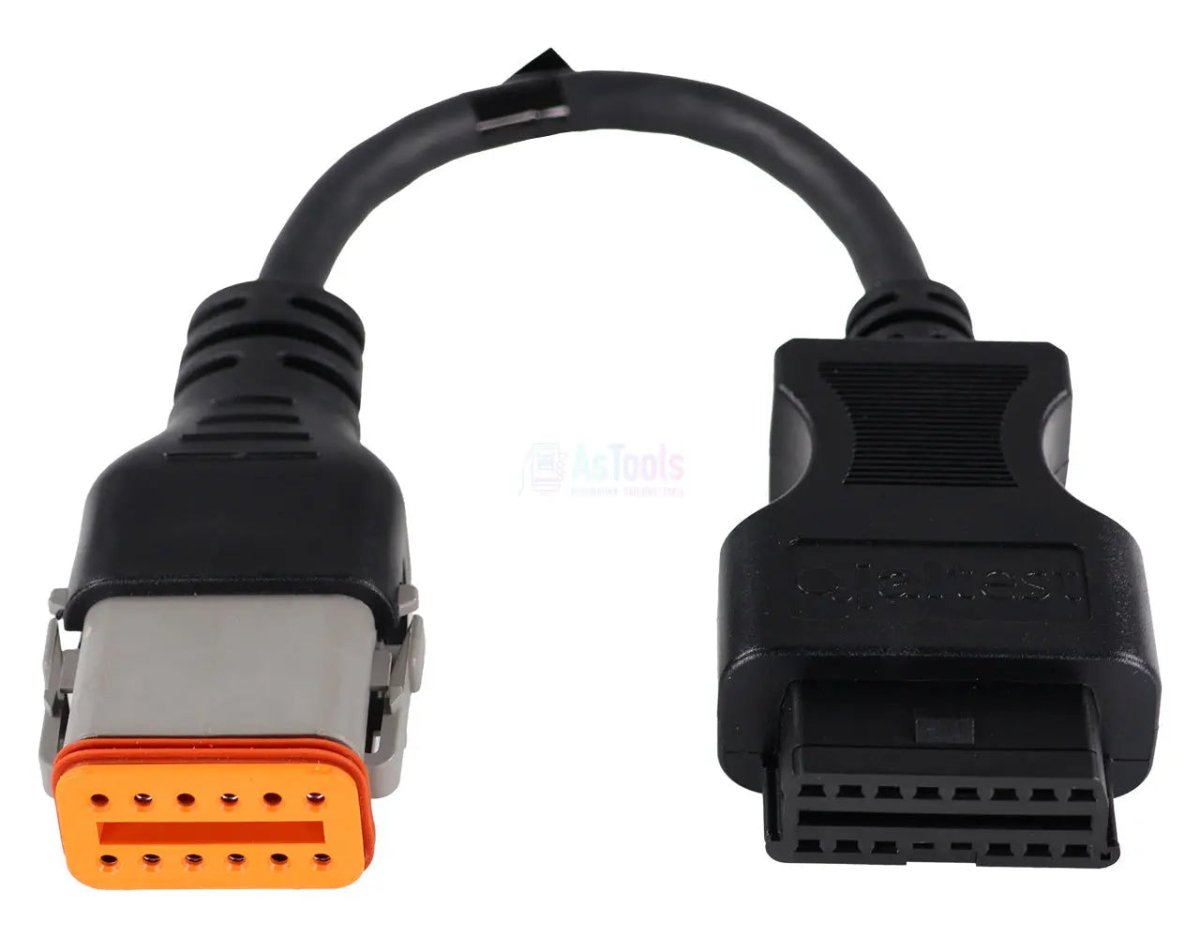

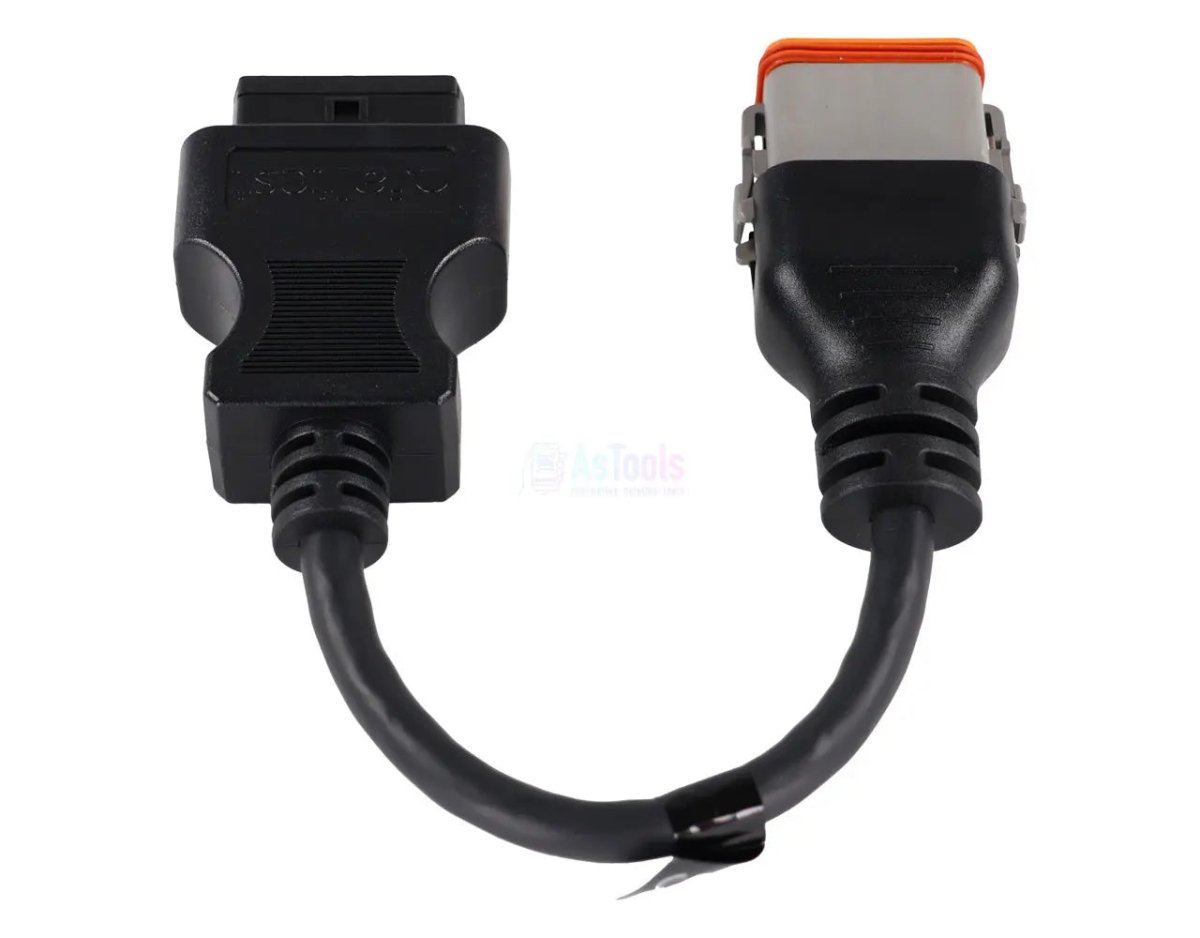

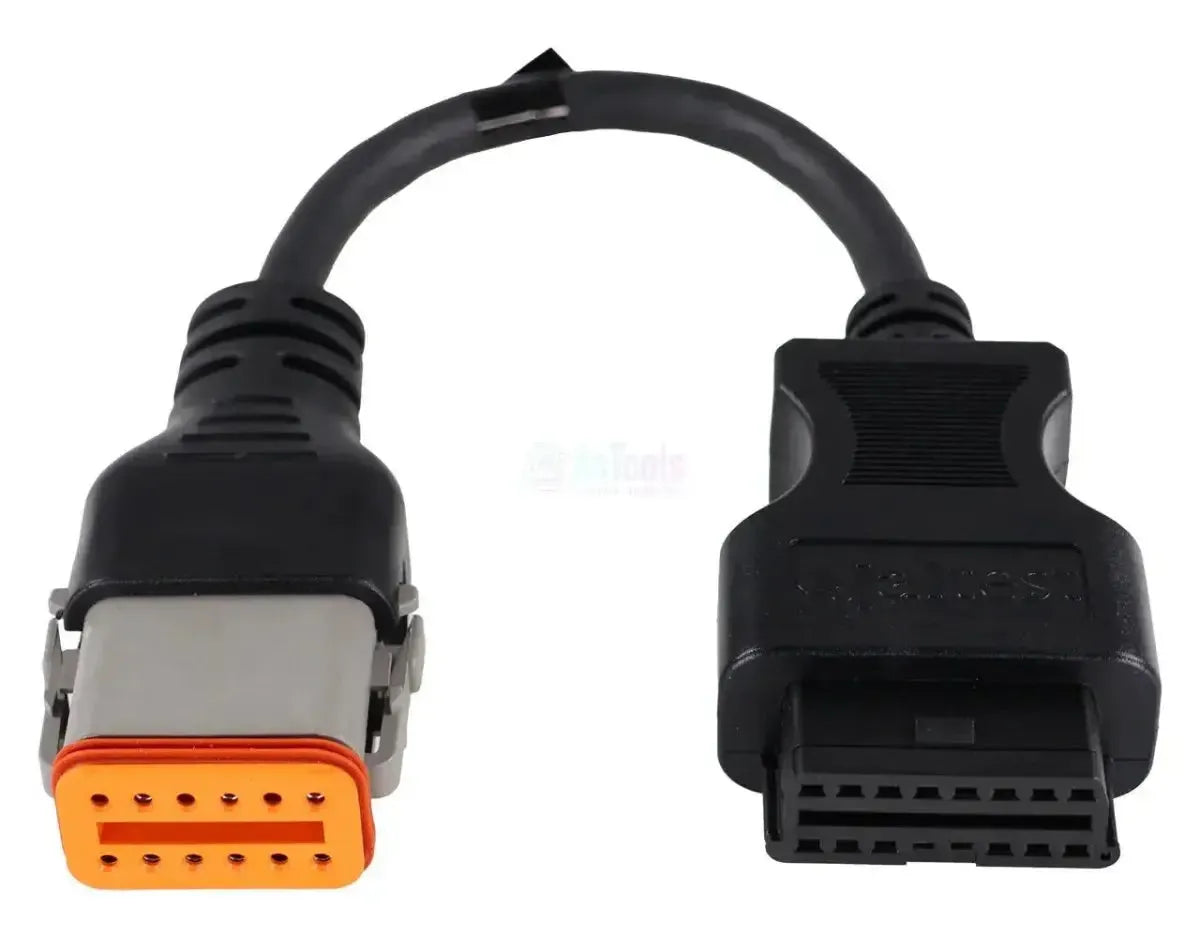

De Jaltest JDC536A is de diagnosekabel voor de rechthoekige 12-pins aansluiting van Komatsu-grondverzetmachines. Aan de machinezijde zit een grijze Deutsch-behuizing met een oranje afdichting waarin twaalf posities in twee rijen van zes liggen; aan de interfacezijde zit een zwarte 16-pins OBD2-bus. De aansluiting zit in de cabine en de kabel meet 28 tot 30 cm.

Via deze koppeling komt de diagnoseapparatuur op het machinenetwerk en daarmee bij de motorregeling ENG, de hydrauliekregeling PUMP, het instrumentenpaneel MON en, op de wielladers, de transmissieregeleenheid TRANS. Bij deze regeleenheden staan foutcodes, meetwaarden en onderhoudsgegevens in de dekking: ECU-gegevens en aanvullende acties zijn er niet in opgenomen. De kabel werkt op de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW (Off-Highway machines).

PLUSPUNTEN

✔Bereikt naast de motorregeling ook de hydrauliekregeling PUMP en het instrumentenpaneel MON.
✔Op wielladers komt daar de transmissieregeleenheid TRANS bij.
✔Bij PUMP, MON, TRANS en de ENG-motorregeling zijn ook de onderhoudsintervallen in te zien.
✔Werkt op zowel de Jaltest Link V8.1 als de V9, zodat de kabel bij een overstap naar de nieuwere interface bruikbaar blijft.

AANDACHTSPUNTEN

✕Bij de Komatsu-regeleenheden zijn geen ECU-gegevens beschikbaar; serienummer en softwareversie leest u dus niet uit.
✕De ECM Cummins-motorregeling staat wel in de dekkingslijst, maar zonder ondersteunde diagnosefuncties.
✕Alleen voor de rechthoekige 12-pins Komatsu-aansluiting met de oranje afdichting; andere machinemerken gebruiken een eigen stekker.
✕Voor bouwmachines geldt geen OBD-verplichting: Het bouwjaar zegt niets over de aansluiting, alleen de stekker in de cabine is bepalend.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de machine. Welke systemen aanwezig zijn, verschilt per serie en uitvoering.

Regeleenheden die u kunt benaderen

  • ENG, motorregeling: De motorregeling van de machine, met foutcodes, meetwaarden en onderhoudsgegevens.
  • PUMP, hydrauliekregeling: De regeling van het hydrauliekpompsysteem.
  • MON, instrumentenpaneel: Het instrumentenpaneel in de cabine.
  • TRANS, transmissie: De transmissieregeleenheid, aanwezig op de WA-wielladers.

Wat u kunt doen

  • Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met omschrijving van de gedetecteerde storing.
  • Meetwaarden bekijken: De actuele waarden van de sensoren die op de regeleenheid zijn aangesloten, in cijfers en grafiek.
  • Onderhoudsgegevens raadplegen: De onderhoudsintervallen en uitgevoerde werkzaamheden per regeleenheid, met servicerapport.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Komatsu-grondverzetmachine met de rechthoekige 12-pins diagnoseaansluiting. Onderstaande series voert Jaltest OHW in de dekking; welke aansluiting er bij u in de cabine zit, controleert u ter plekke.

Komatsu:

  • PC-6 serie rupsgraafmachines (PC 200-6, PC 300-6K, PC 400-6, PC 600-6, PC 700-6): (ca. 1995 - 2004)
  • PC-7 serie rupsgraafmachines (PC 200-7, PC 300-7, PC 400-7, PC 600-7, PC 800-7, PC 1200-7): (ca. 2002 - 2006)
  • PC-8 serie rupsgraafmachines (PC 200-8, PC 300-8, PC 400-8, PC 600-8, PC 800-8, PC 2000-8): (ca. 2006 - 2013)
  • PW-serie mobiele graafmachines (PW 100-6K, PW 100-7, PW 200-7): (ca. 1996 - 2008)
  • WA-serie wielladers (WA 300-5 t/m WA 900-8)
  • D-serie bulldozers (D 60-15/16/17/18, D 80-15/18, D 300-5/6/8, D 400-5)
  • HD-serie starre dumpers (HD 300-7, HD 400-7, HD 600-7, HD 700-7/8)
  • HM-serie knikdumpers (HM 300-1/-2, HM 400-2/-3)
💡
Goed om te weten: De 12-pins aansluiting zit in de cabine en is te herkennen aan de grijze behuizing met de oranje afdichting en twee rijen van zes posities. Voor bouwmachines geldt geen OBD-verplichting, dus Komatsu heeft deze stekker over meerdere machinegeneraties aangehouden. Controleer daarom eerst welke aansluiting op uw machine zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC536A) | Komatsu 12-pins OBD – 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine

Technische specificaties

Algemeen

De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
Jaltest (Cojali)
Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
Verloopkabel
Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
  • OHW bouw- en terreinmachines
Voor welke soort voertuigen of machines de kabel bedoeld is. Zo zie je snel of hij past bij wat er in je werkplaats komt.Voertuigsoorten
  • Bouw- en terreinmachine

Aansluitingen

Op welke versie van de Jaltest Link diagnose-interface de kabel past. Niet elke kabel werkt op elke versie.Geschikte Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
De stekker aan de kant van het diagnoseapparaat. Die moet passen op je interface of diagnosekabel.Aansluiting aan interfacekant
16-pins OBD2
De stekker aan de kant van het voertuig, de motor of de machine. Die moet passen op de diagnosestekker of het onderdeel.Aansluiting aan voertuigkant
12-pins OBD
Hoe lang de kabel is. Een langere kabel geeft meer ruimte om te werken.Kabellengte
28 tot 30 cm

Diagnosefuncties

Of je foutcodes niet alleen kunt lezen maar ook wissen. Bij sommige systemen kan alleen lezen.Foutcodes wissen
Of je de actuele waarden van sensoren kunt zien terwijl het voertuig draait. Handig om een storing op te sporen.Meetwaarden live bekijken
Of je kunt zien wanneer het volgende onderhoud nodig is. Handig om een beurt goed te plannen.Onderhoudsgegevens bekijken

Gebruik

In welke Jaltest-kabelset deze kabel ook zit. Heb je die set al, dan heb je deze kabel misschien al.Onderdeel van kabelset
OHW-kabelset compleet
Referentienummer
JDC536A

Overige specificaties

Toepassing
Komatsu grondverzetmachines
Regeleenheden
ENG (motorregeling), PUMP (hydrauliek), MON (instrumentenpaneel) en TRANS (transmissie)
Onderdeel van kabelset
OHW-kabelset compleet (70002026)
