AsTools | SKU: A0149

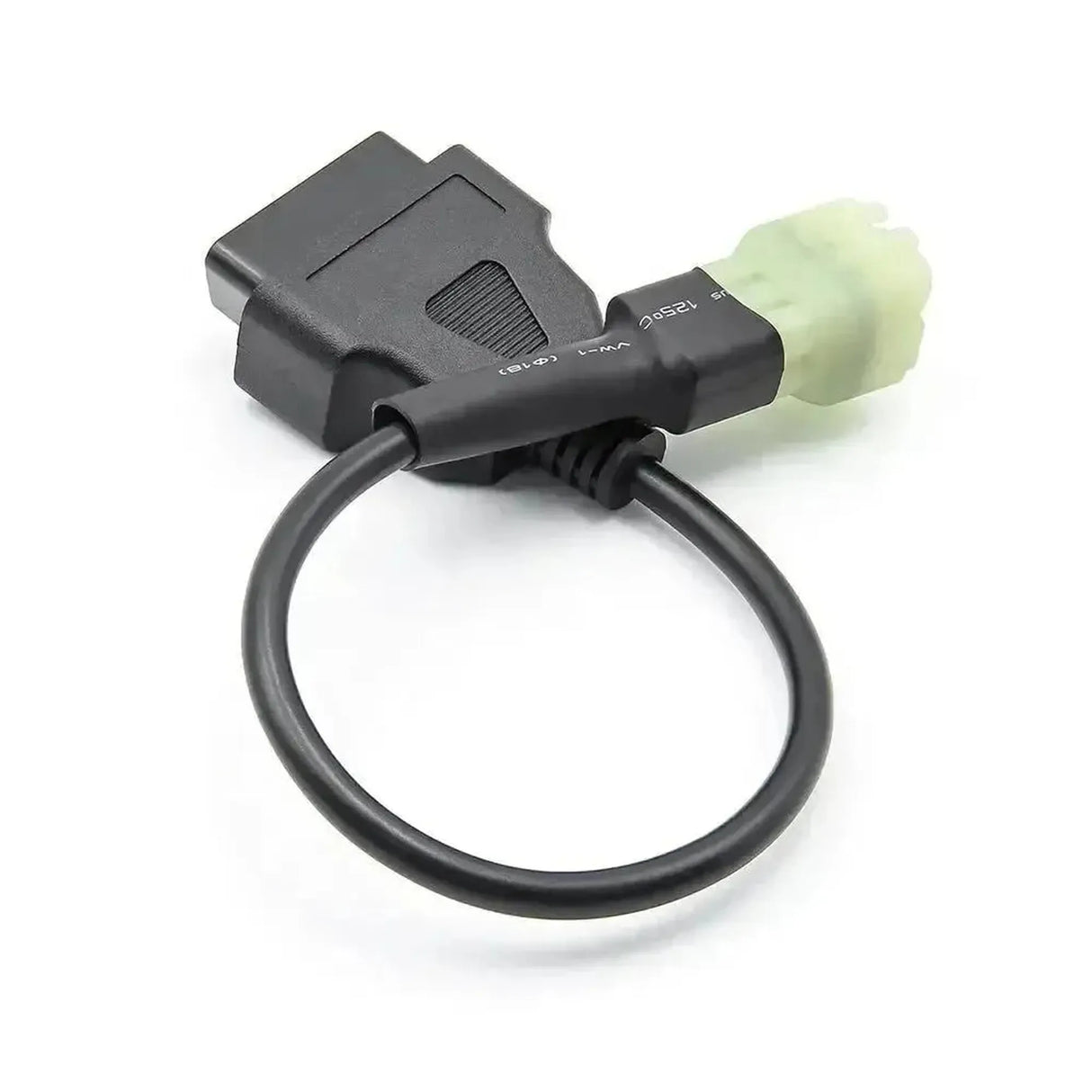

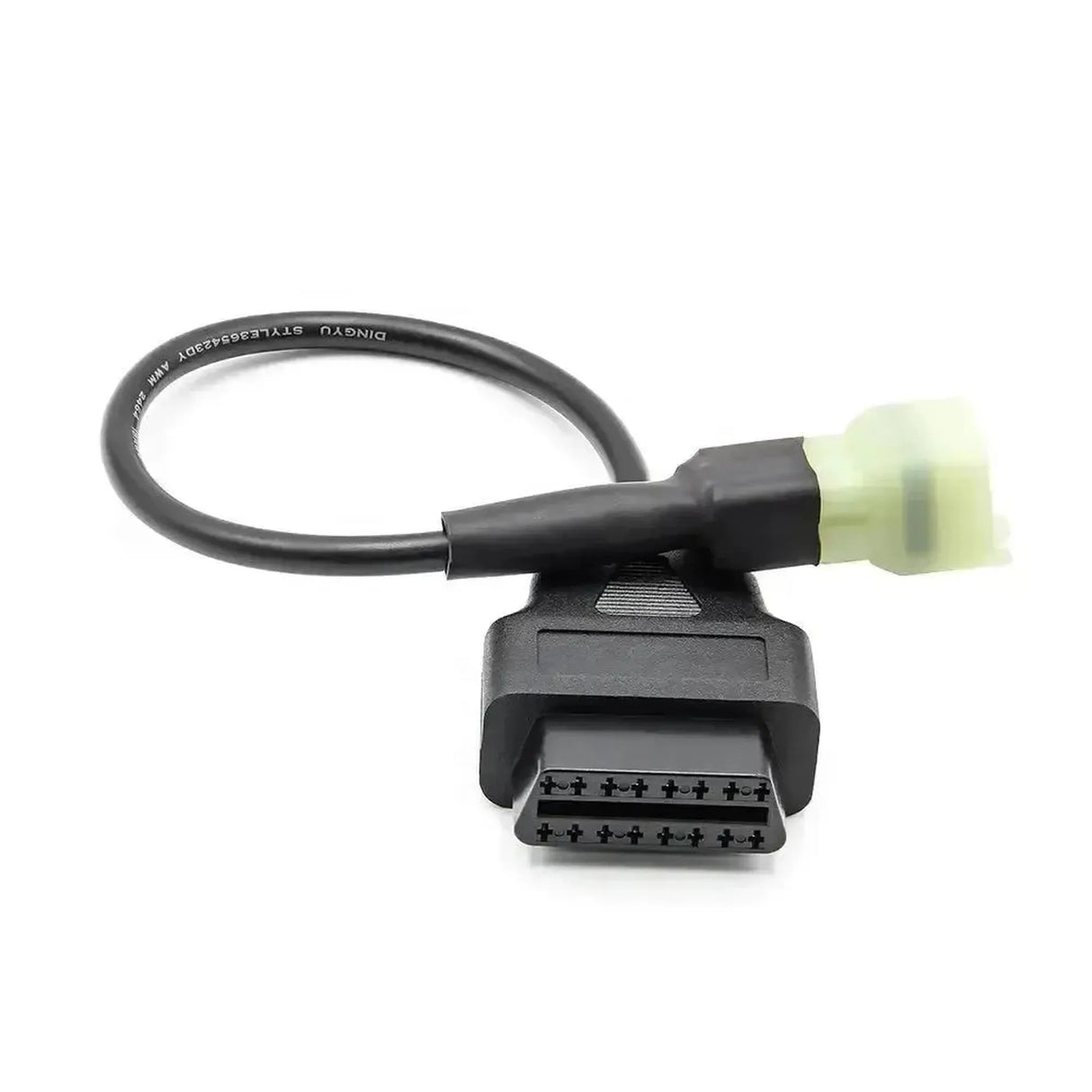

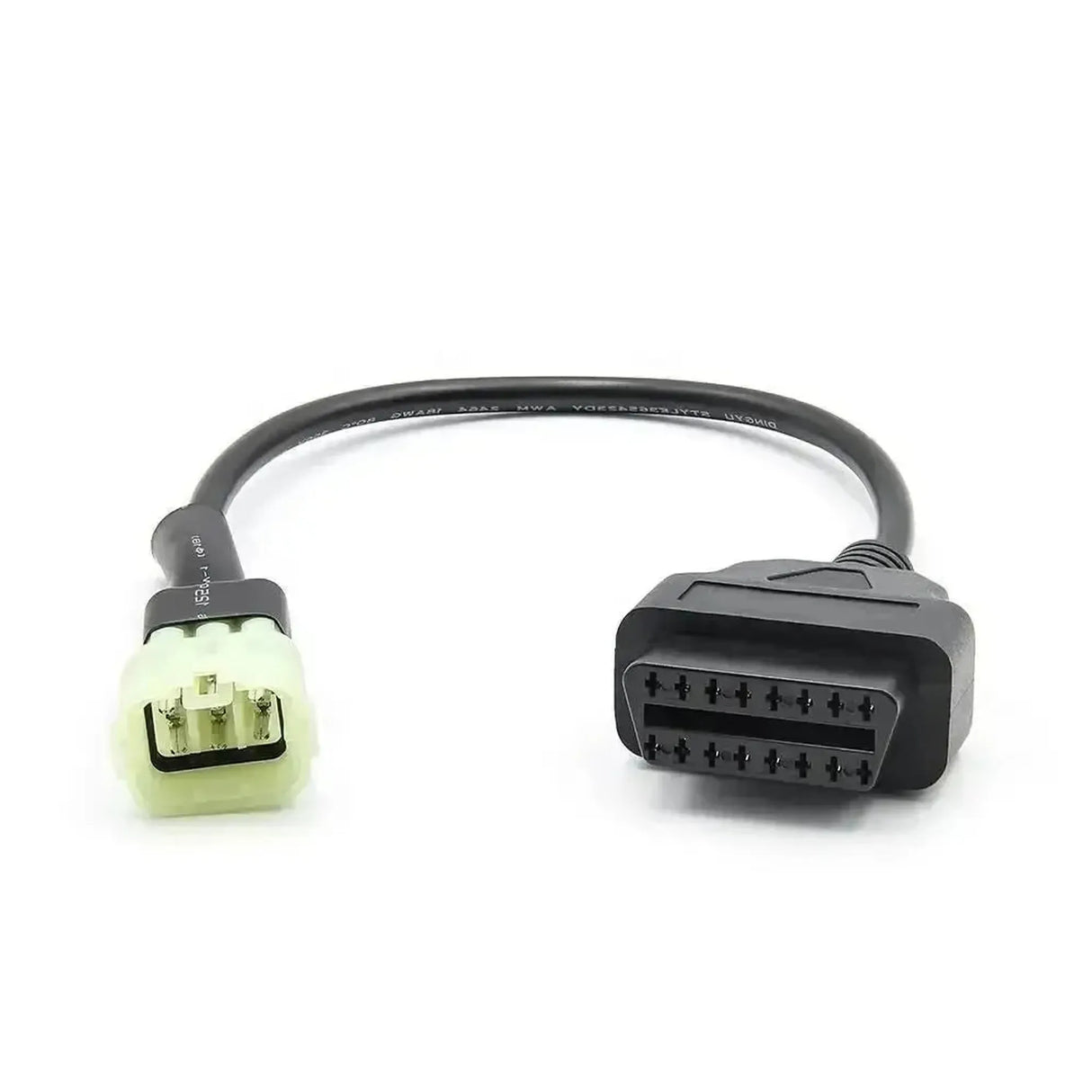

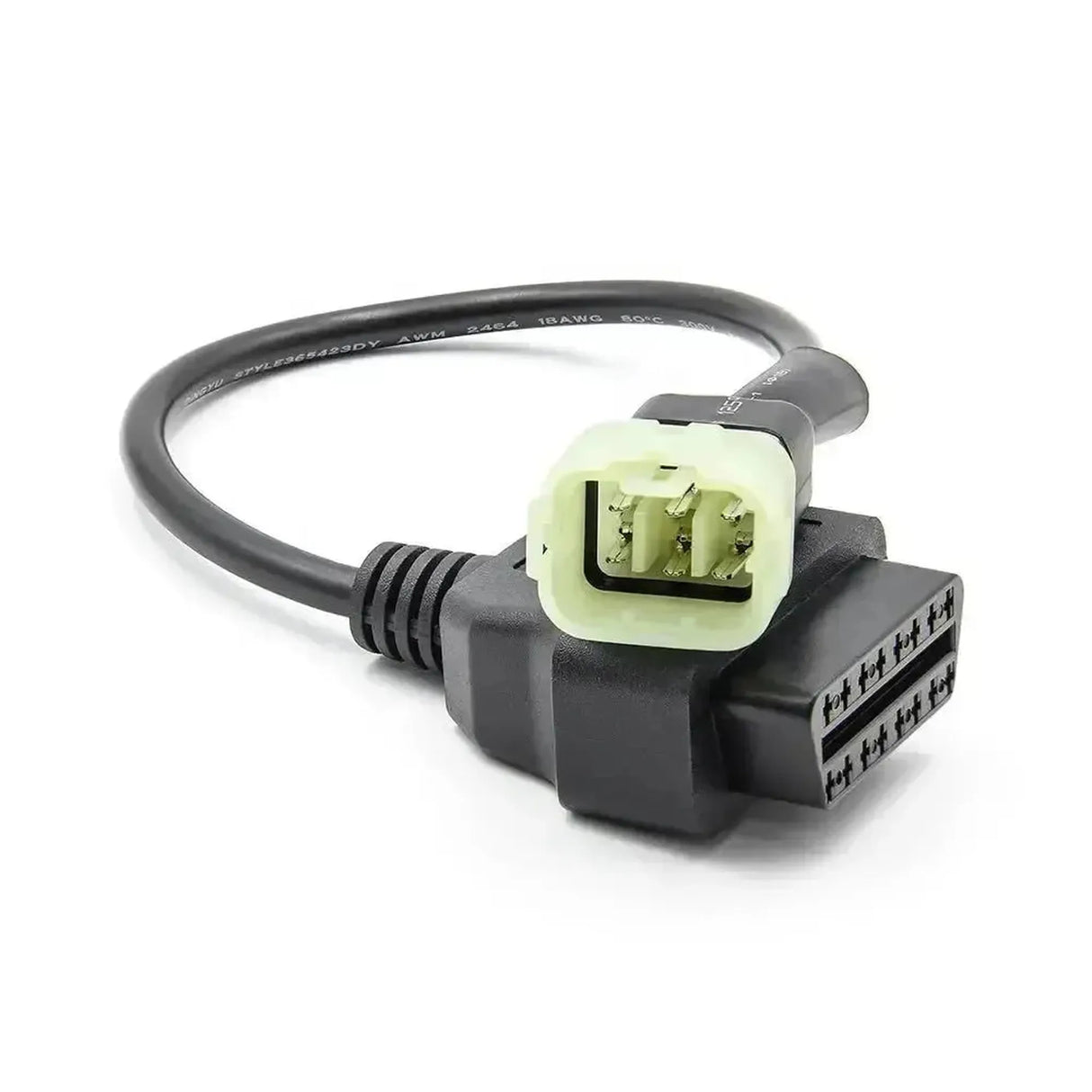

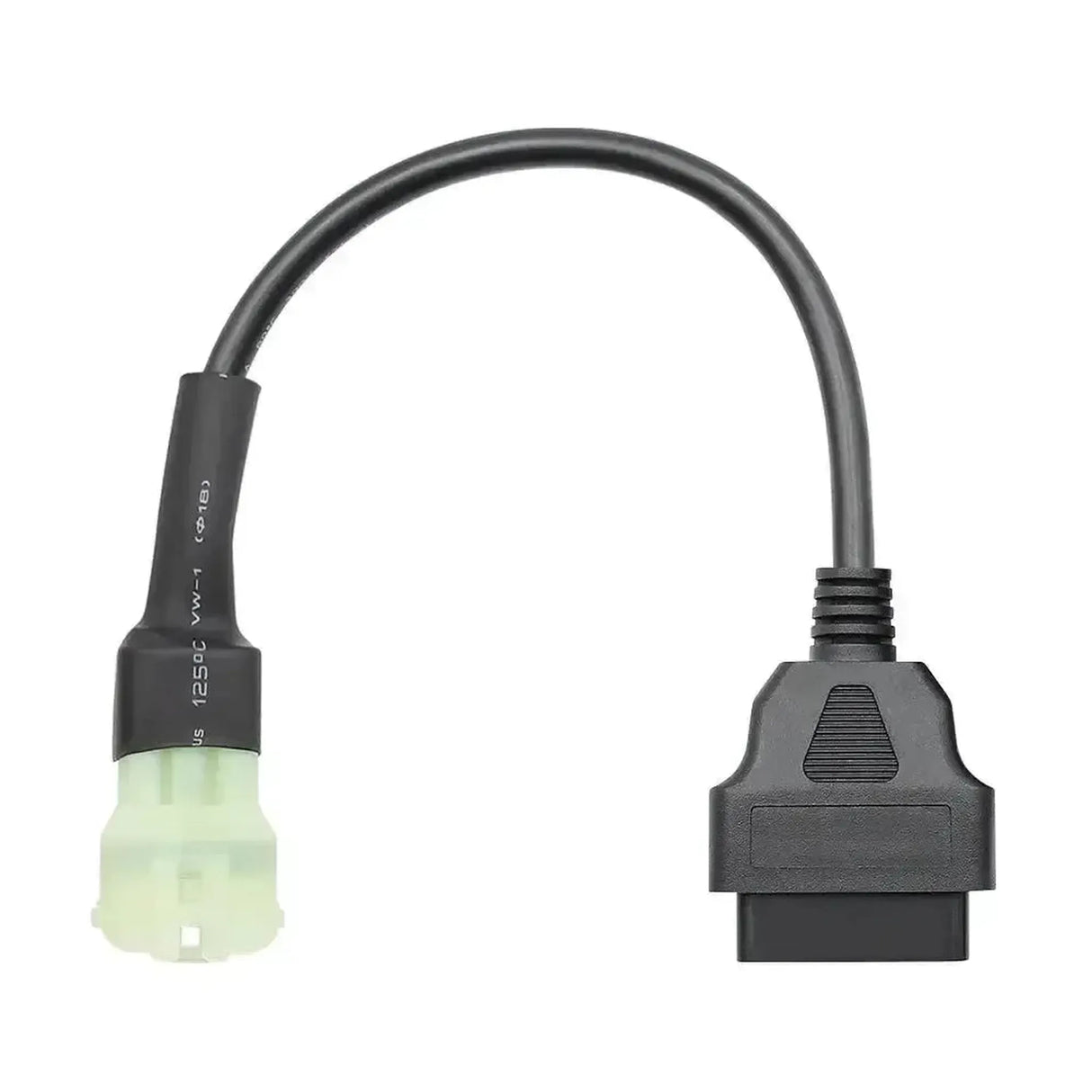

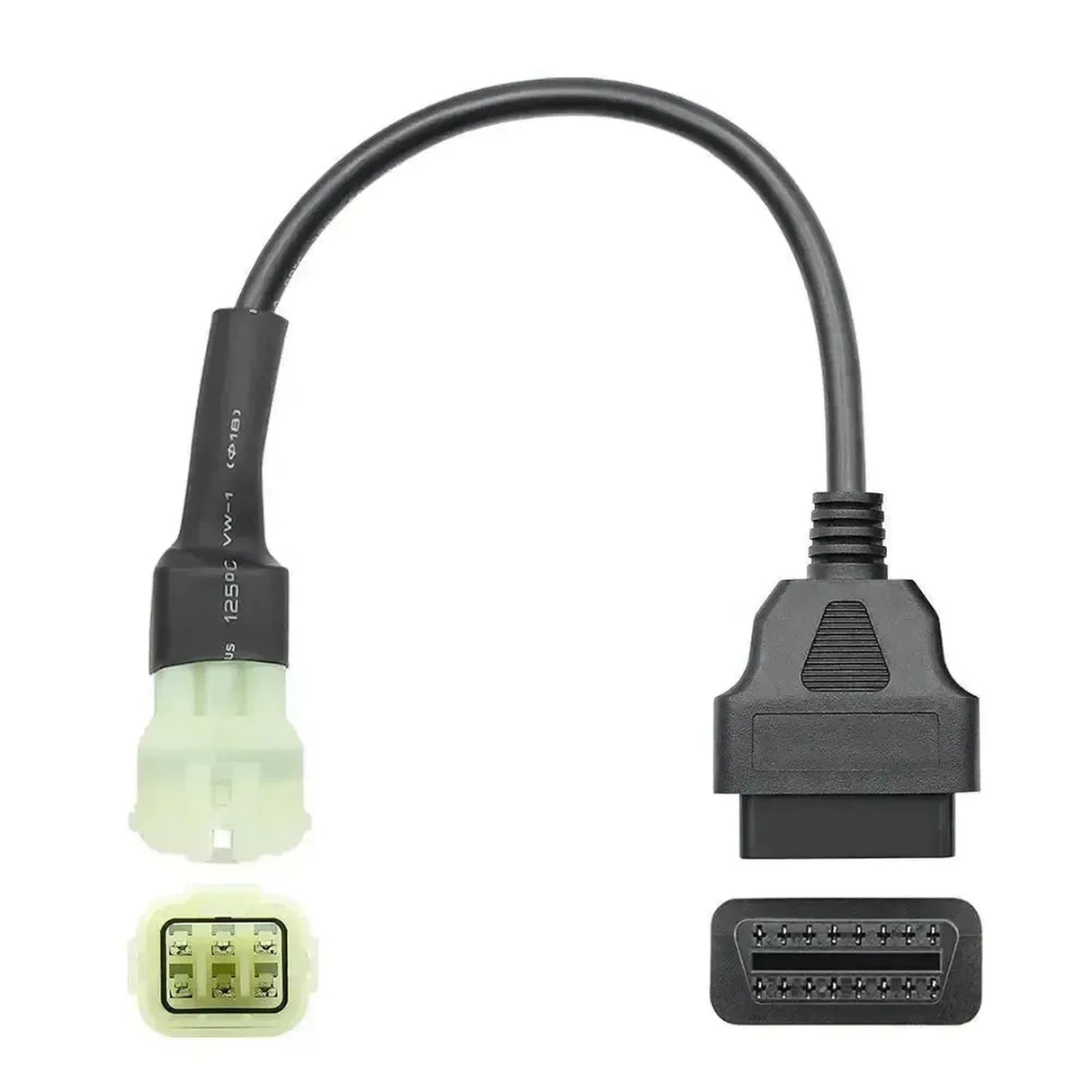

KTM 6-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets

Name: KTM 6-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets
Brand: AsTools
SKU: A0149
Price: 9.95 EUR
Availability: InStock
Rating: 5 (4 reviews)

4 reviews

€9,95 incl.

€8,22 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

Deze verloopkabel verbindt de 6-pins diagnoseaansluiting van KTM-motorfietsen met een uitleesapparaat met een 16-pins OBD2-stekker. De aansluiting zit bij de meeste modellen onder het zadel, vaak onder het duozadel.

Zonder deze kabel past uw OBD2-uitleesapparaat niet op de motorfiets. Met de kabel leest u foutcodes en live data uit het motormanagement, en met geschikte software kunt u ook de ECU benaderen. De kabel ondersteunt K-Line en CAN-bus en zet de aansluiting alleen fysiek om. Het uitleesapparaat moet zelf de KTM-diagnose beheersen.

PLUSPUNTEN

✔Maakt de 6-pins KTM-aansluiting bereikbaar voor uw bestaande OBD2-uitleesapparaat of interface.

✔Geschikt voor modellen van de 690 Duke tot de 1290 Super Duke R en de Adventure-reeks.

✔De aansluiting geeft zowel K-Line als CAN-bus door, afhankelijk van het model.

✔De kabel werkt passief: Hij heeft geen software of eigen elektronica nodig.

AANDACHTSPUNTEN

✕Uw uitleesapparaat moet de KTM-diagnose via deze 6-pins aansluiting ondersteunen; de kabel zet geen protocollen om.

✕Een eenvoudige EOBD-codelezer voor personenauto's werkt niet via deze kabel.

✕Euro 5-modellen van KTM hebben een andere 6-pins aansluiting en vragen een eigen kabel.

✕Welke systemen u bereikt, verschilt per model, bouwjaar en uitleesapparaat.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen en motorrijders die een KTM met de 6-pins aansluiting uitlezen.

Regeleenheden die u kunt benaderen

Motormanagement: Injectie, ontsteking en gasklep.
ABS: Op modellen met ABS.
Overige modules: Afhankelijk van model.

Wat u kunt doen

Foutcodes: Lezen en wissen per systeem.
Live data: Actuele sensorwaarden bekijken.
Voertuiginfo: Software- en ECU-gegevens opvragen.
Servicereset: Waar het uitleesapparaat dat biedt.

Zo gebruikt u hem

Aansluiting zoeken: Verwijder het zadel en zoek de 6-pins stekker.
Kapje eraf: Haal het beschermkapje van de aansluiting.
Aansluiten: Steek de 6-pins stekker van de kabel erin.
Uitleesapparaat koppelen: Sluit de 16-pins stekker aan.
Uitlezen: Zet het contact aan en kies KTM en het model.

Compatibele voertuigen en toepassingen

Bepalend is de 6-pins KTM-diagnoseaansluiting van vóór Euro 5. De kabel is geschikt voor onder meer de volgende modellen:

KTM:

1190 Adventure: Vanaf modeljaar 2013.
1050 Adventure: Vanaf modeljaar 2015.
1090 Adventure: Vanaf modeljaar 2017.
1290 Super Duke R: 2014 tot 2020.
1290 Super Duke GT: 2016 tot 2021.
690 Duke en 690 Duke R: Vanaf modeljaar 2016.
690 Enduro R en 690 SMC R: 2019 tot 2021.

💡

Goed om te weten: De 6-pins aansluiting zit meestal onder het duozadel, vaak onder een beschermkapje. Kijk bij twijfel eerst onder het zadel: Euro 5-modellen hebben een andere stekker.

Verpakkingsinhoud

1x KTM 6-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets

Technische specificaties

Algemeen

Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk: AsTools
Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product: Verloopkabel

Aansluitingen

De stekker aan de kant van je diagnoseapparaat of interface. Meestal een 16-pins OBD2-stekker.Aansluiting apparaatzijde: 16-pins OBD2 (J1962)
Via welke datalijnen de kabel signalen doorgeeft. Het voertuig en de tester moeten dezelfde manier van communiceren gebruiken.Communicatie: K-line
CAN-bus
