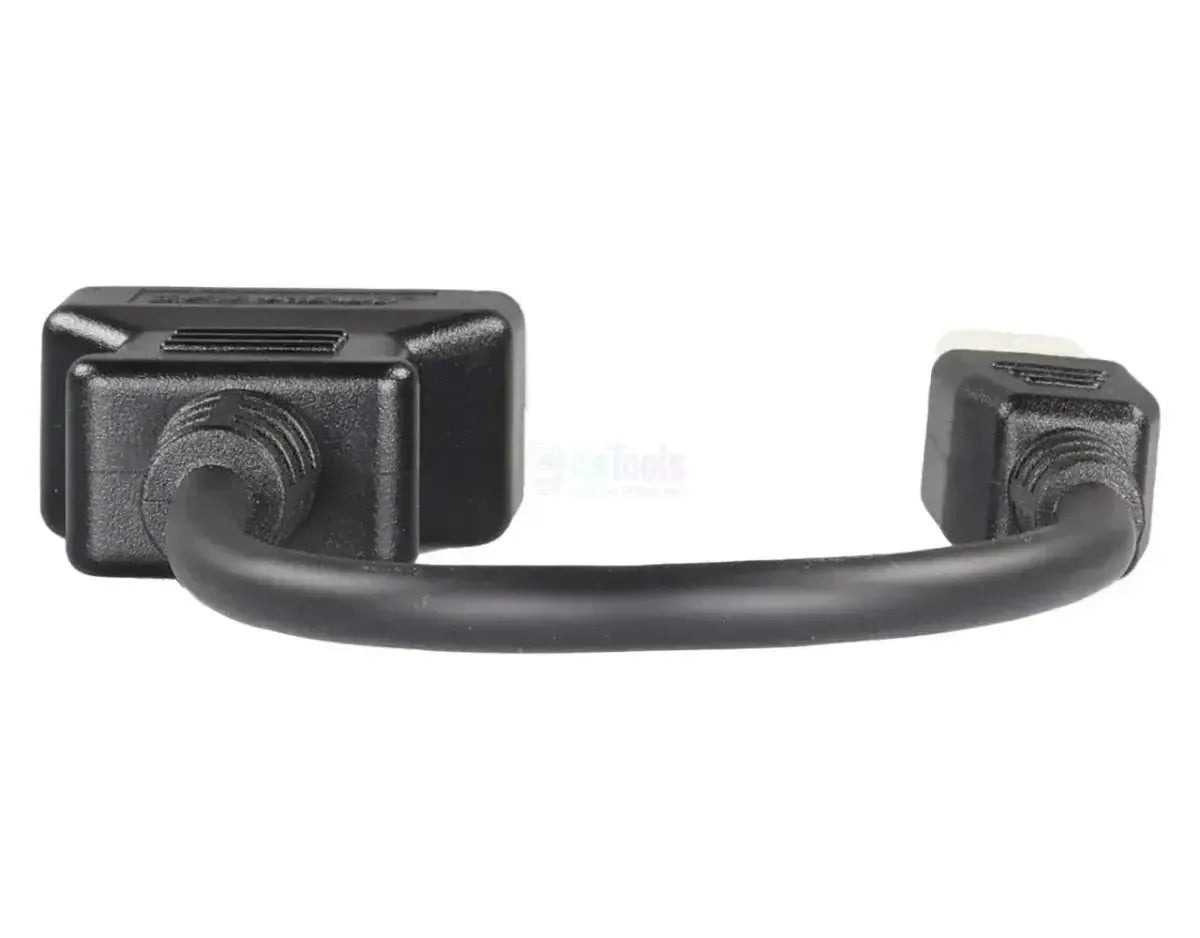

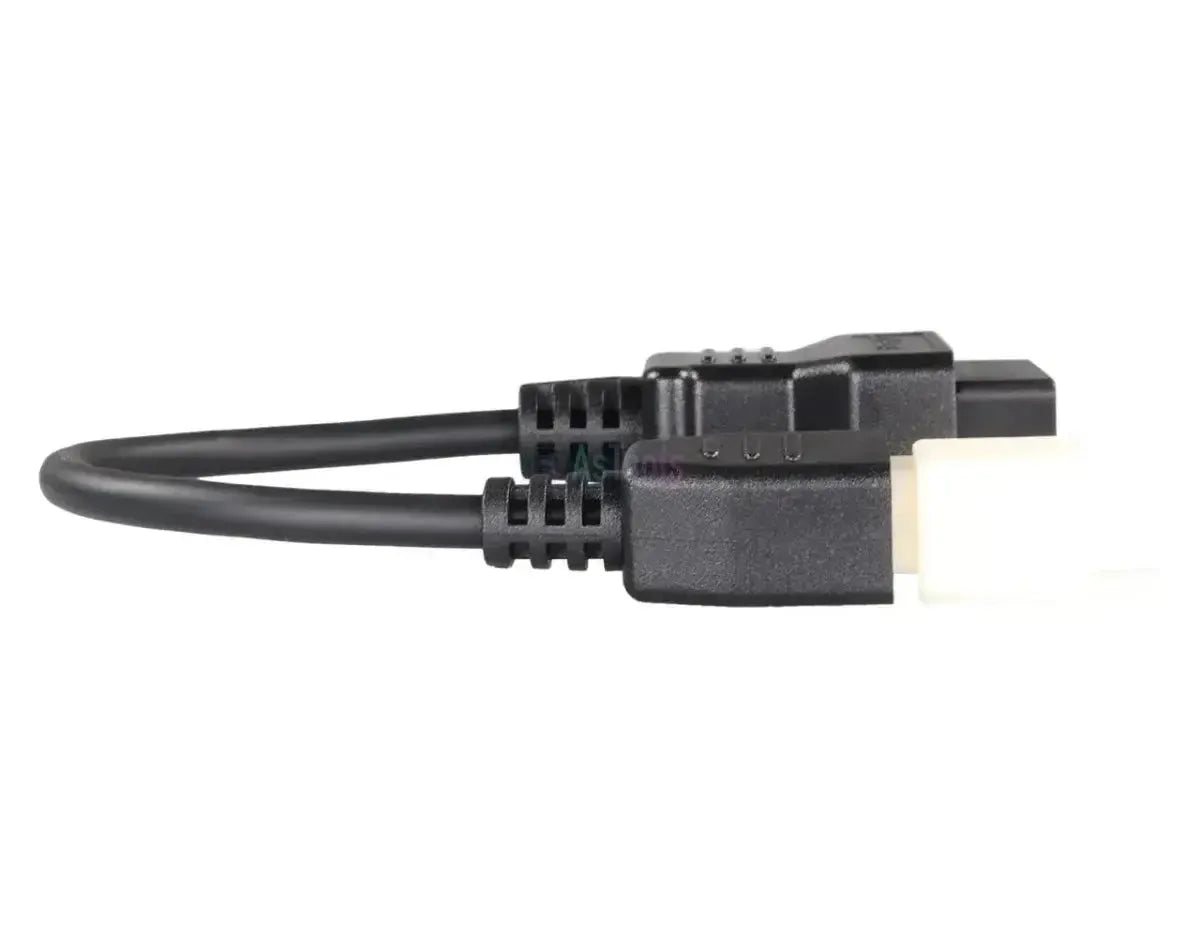

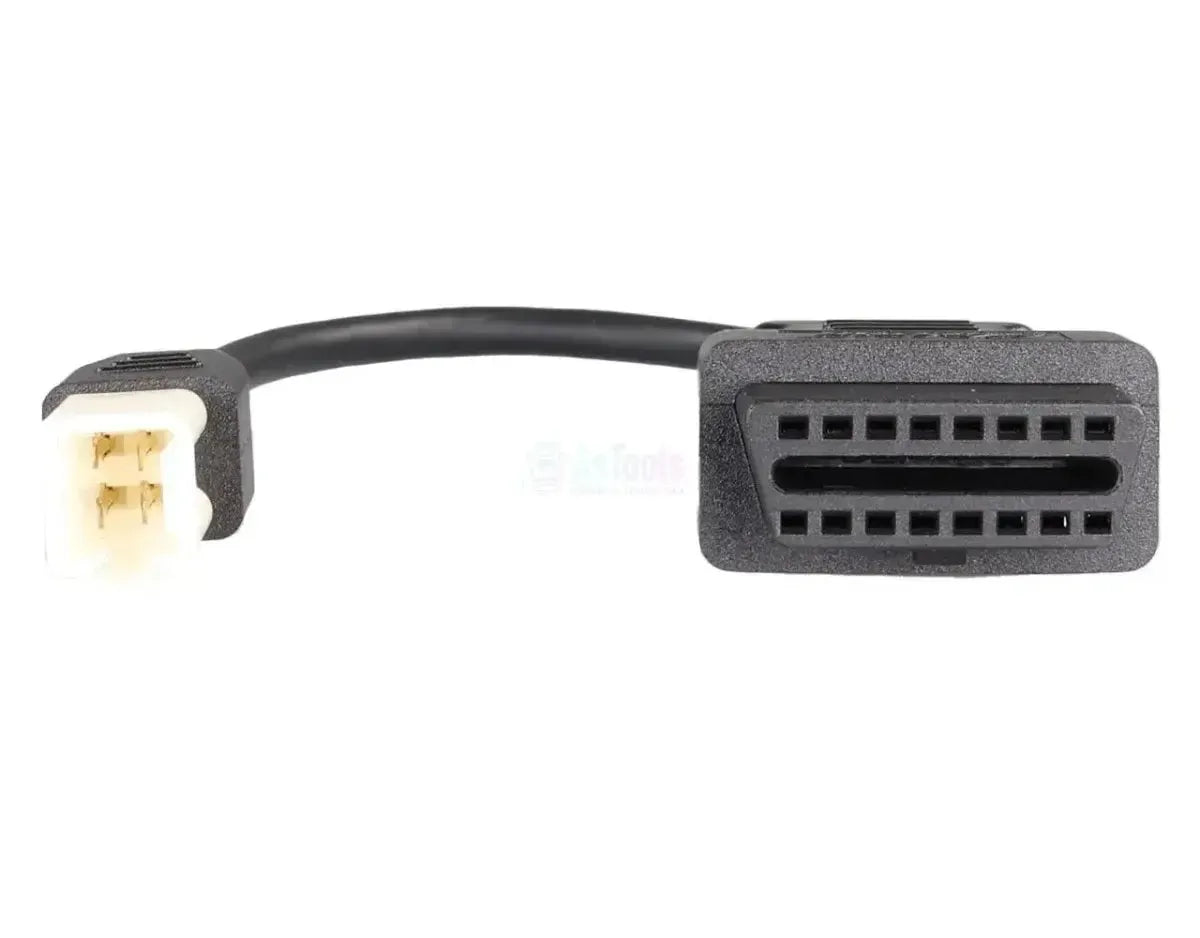

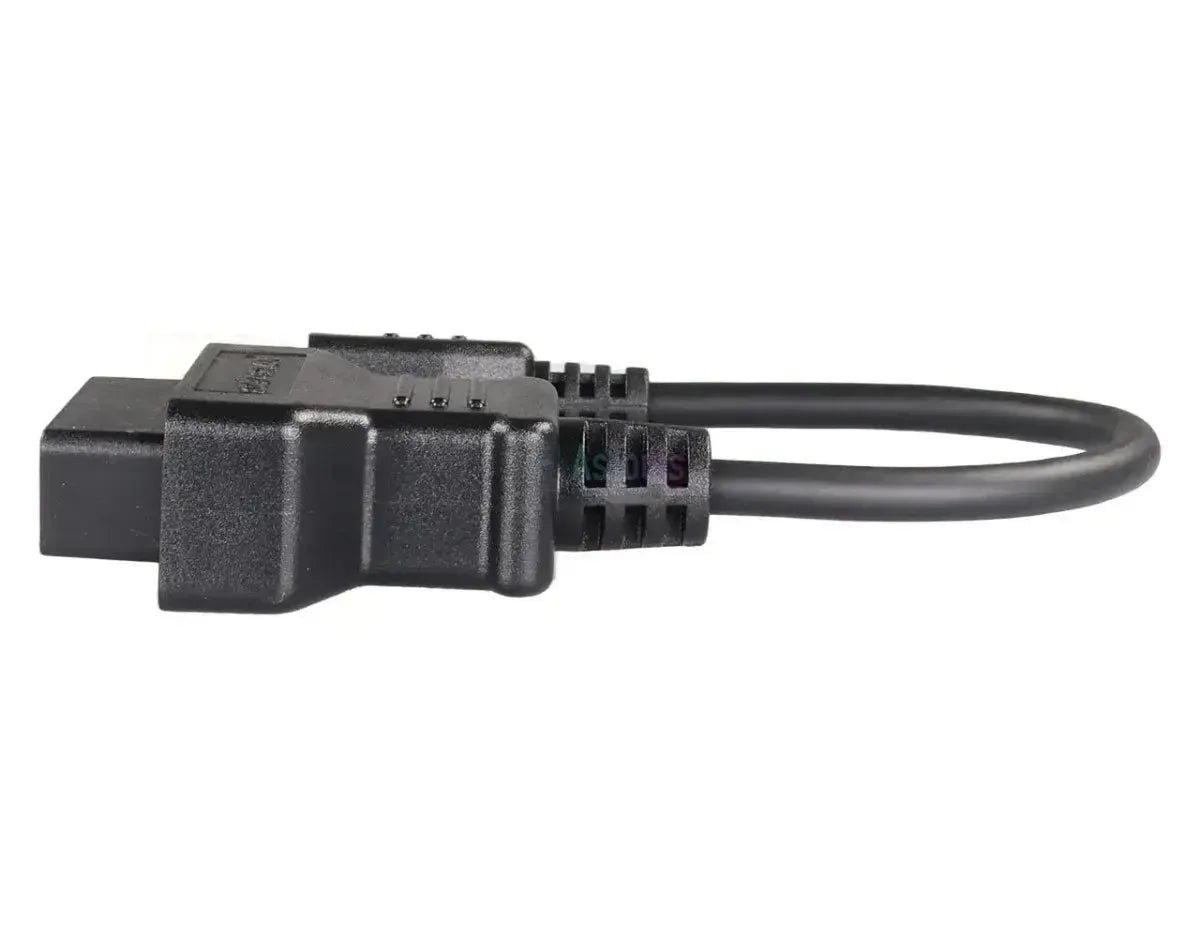

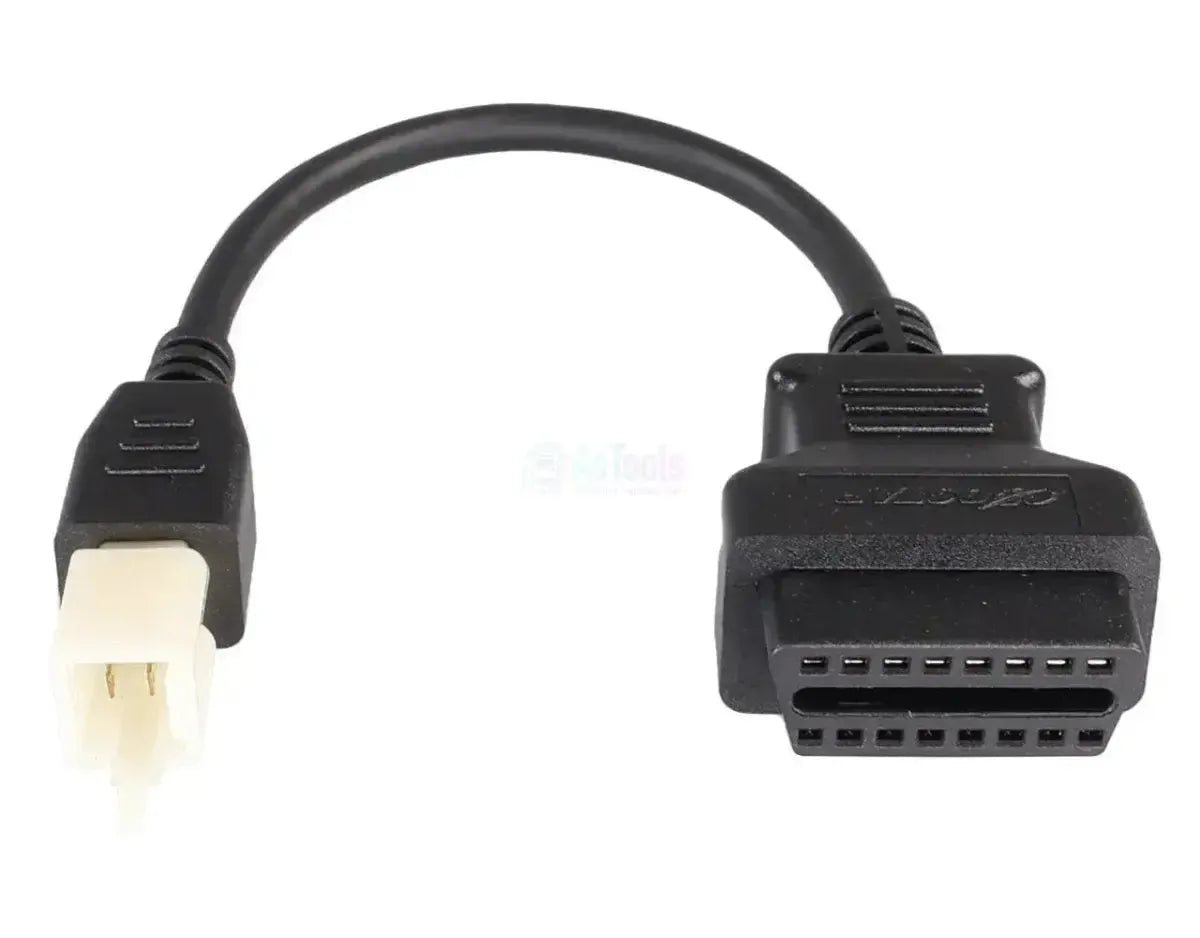

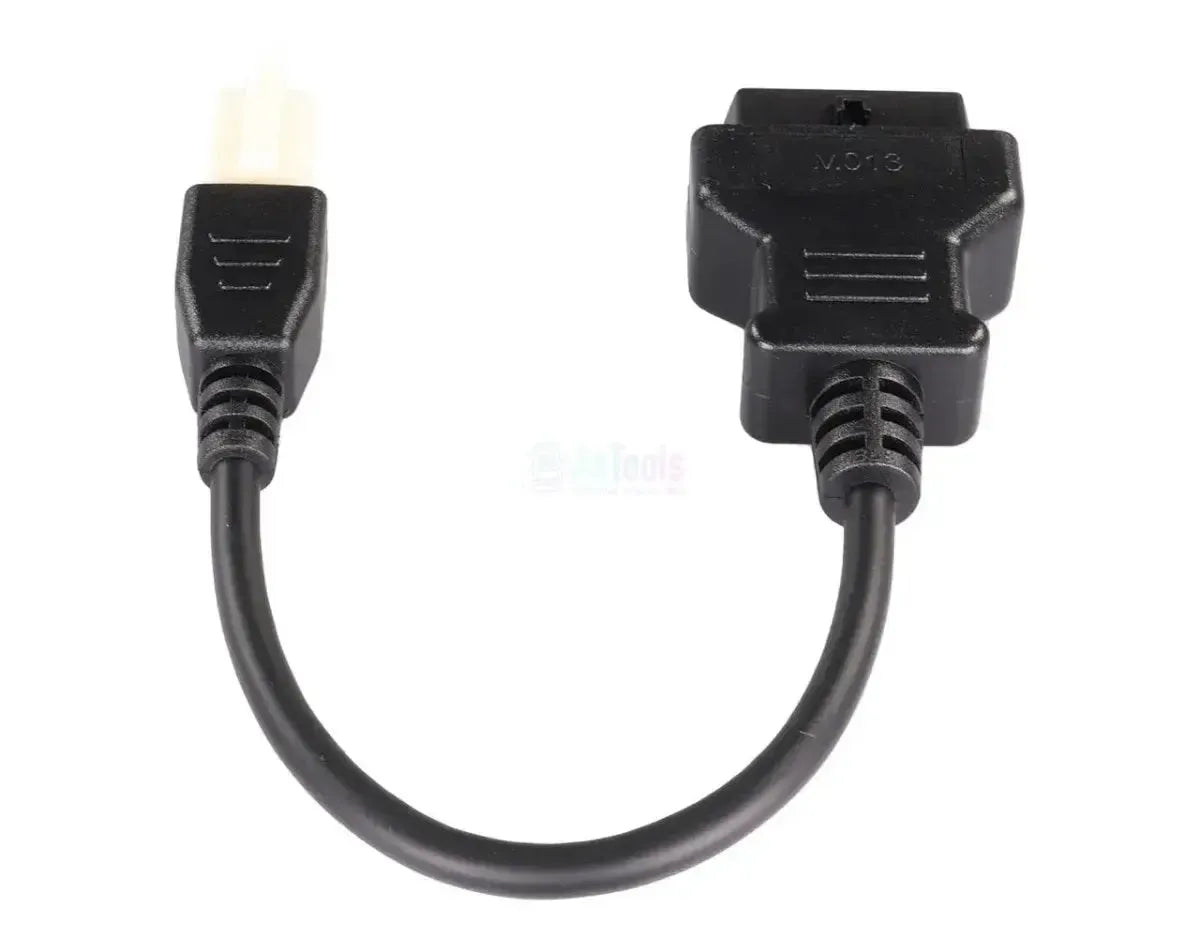

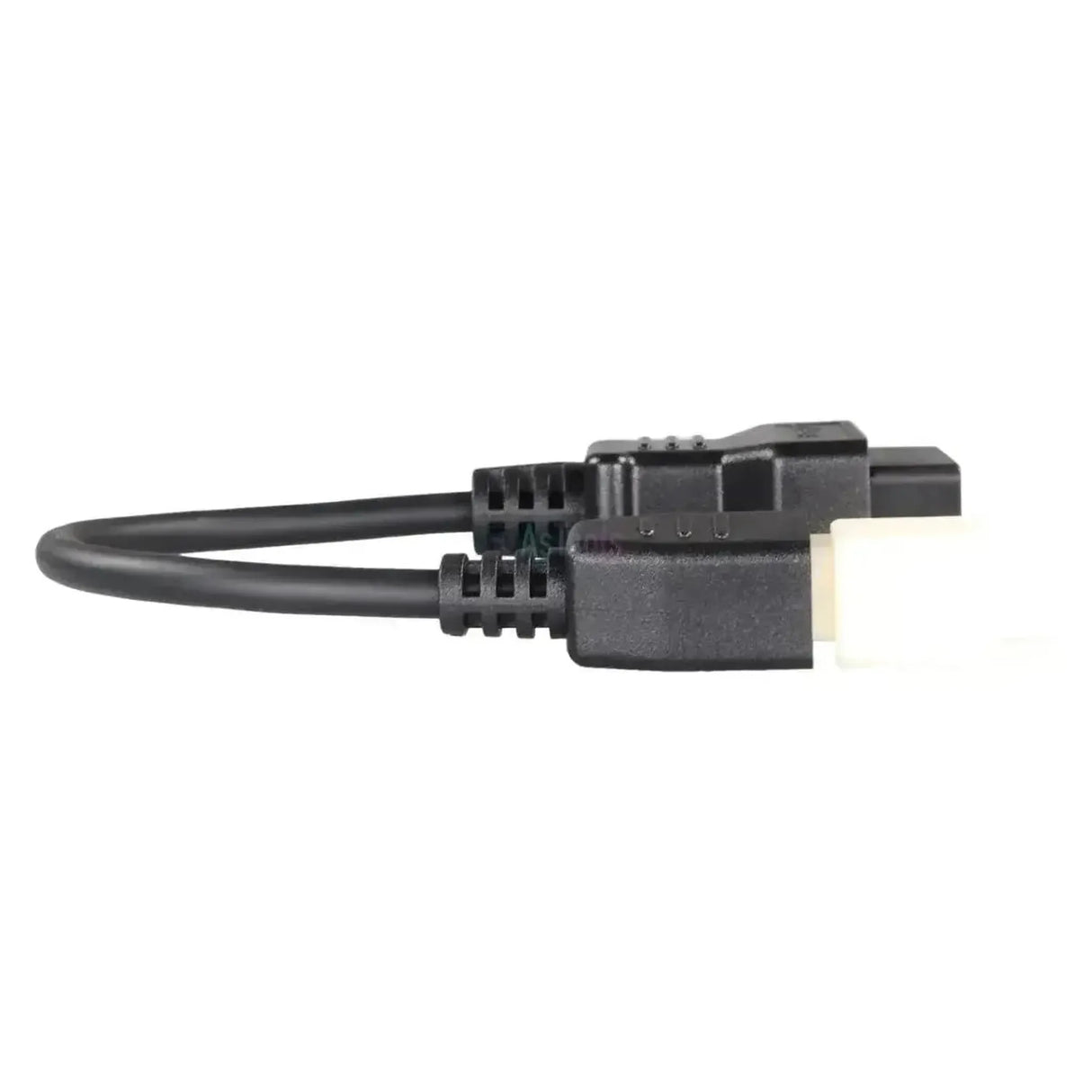

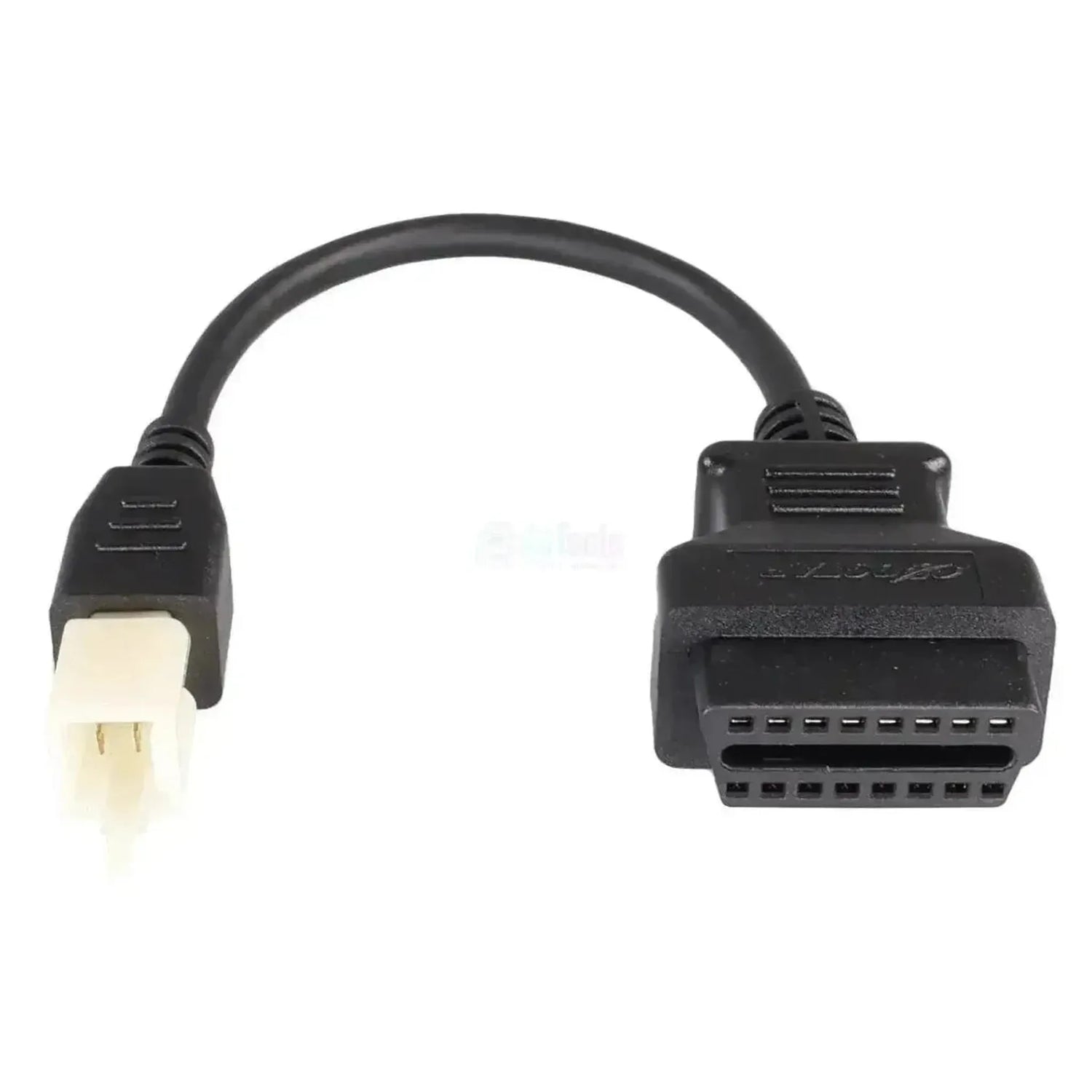

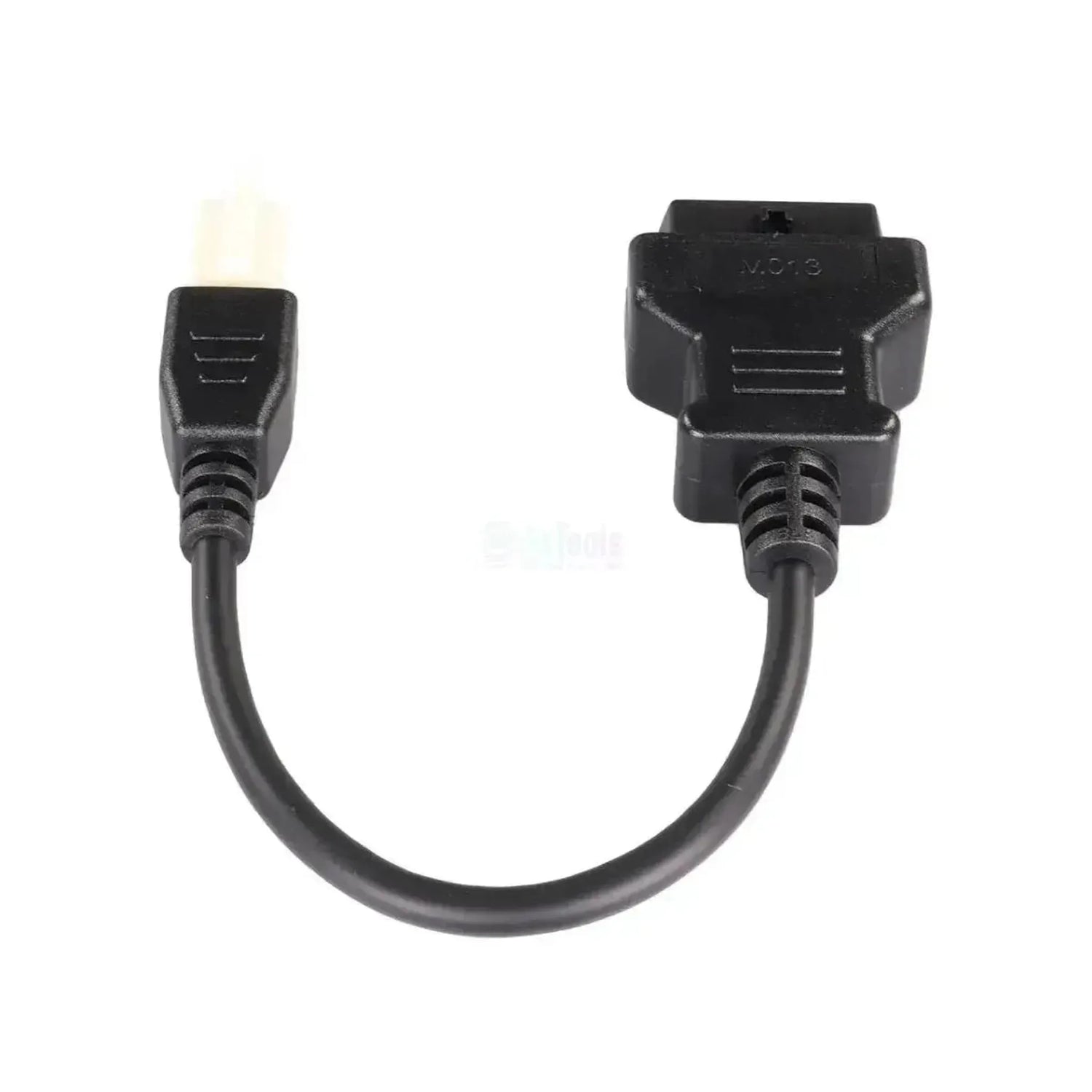

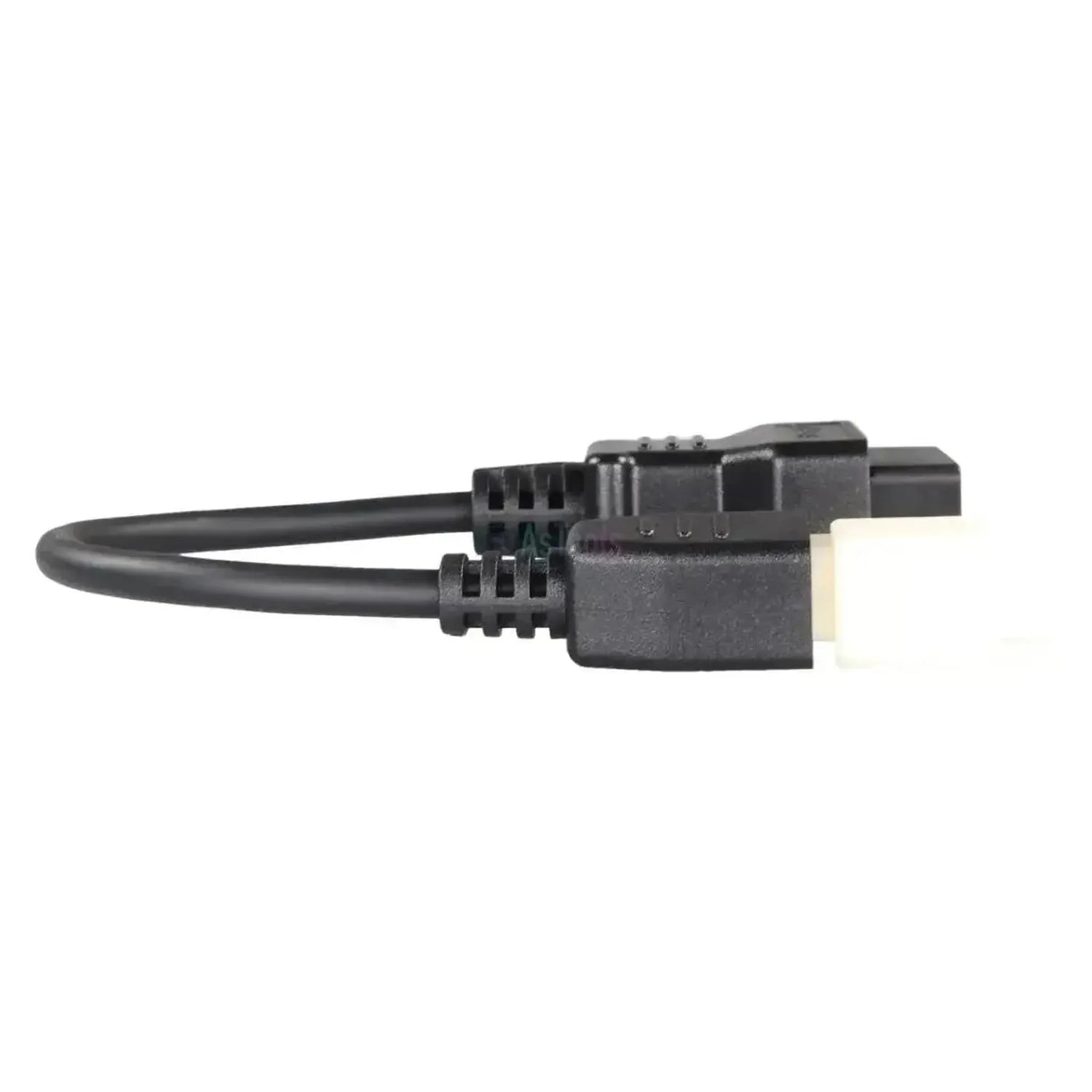

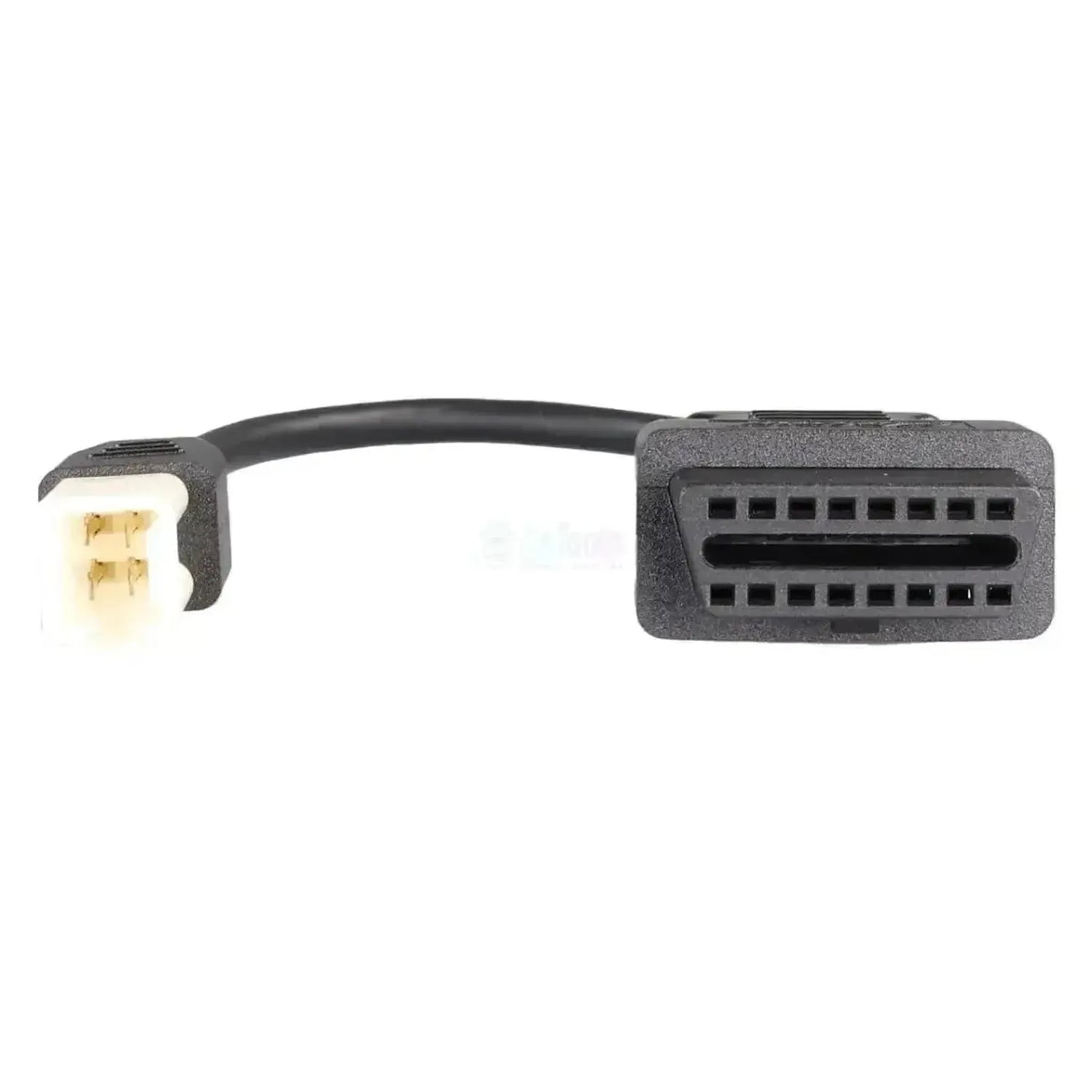

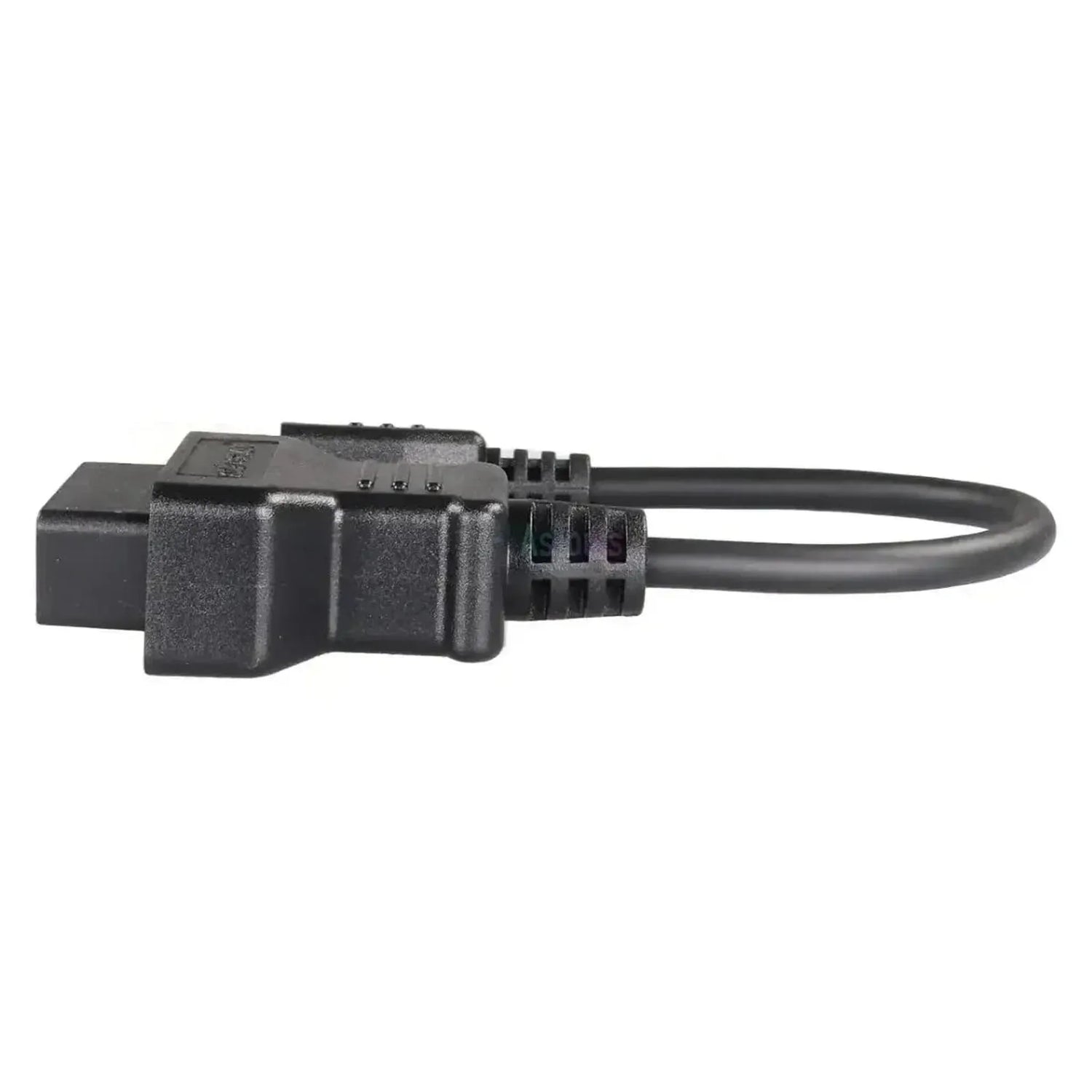

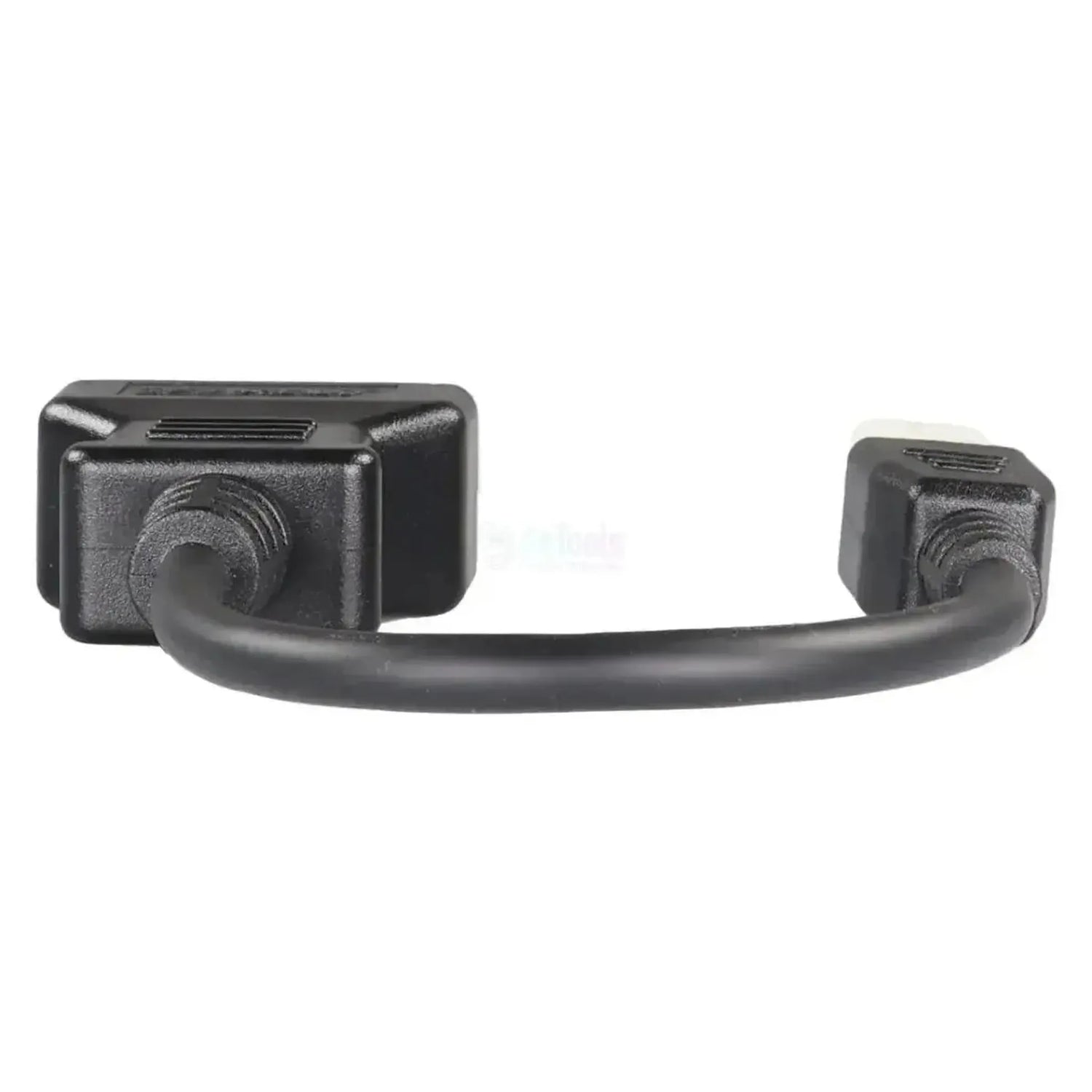

De OBDSTAR M013 verbindt de 4-pins diagnosestekker van Lifan- en Suzuki-motorfietsen met de 16-pins OBD2-kant van de hoofdkabel van uw OBDSTAR-toestel. Aan de motorfietszijde zit een witte 4-pins stekker.

Motorfietsen met deze stekker hebben geen 16-pins OBD2-aansluiting. Met de kabel bereikt uw toestel de motorregeling, zodat u foutcodes leest en wist en live data bekijkt. Lifan en Suzuki staan in de dekking van onder meer de MS50 en de MS70. De kabel zet de aansluiting alleen fysiek om. Het toestel moet zelf de Lifan- of Suzuki-diagnose ondersteunen.

PLUSPUNTEN

✔Eén kabel voor twee merken met dezelfde 4-pins stekker.

✔Past op de hoofdkabel van uw OBDSTAR-motorfietstoestel.

✔Geen ingreep in de bedrading: U steekt de kabel op de bestaande diagnosestekker.

✔De kabel werkt passief: Er zijn geen software en geen instellingen nodig.

AANDACHTSPUNTEN

✕Uw uitleesapparaat moet de Lifan- of Suzuki-diagnose via de 4-pins aansluiting ondersteunen; de kabel zet geen protocollen om.

✕Een eenvoudige EOBD-codelezer werkt niet via deze kabel; die leest alleen algemene OBD2-gegevens.

✕Alleen voor de 4-pins stekker; Suzuki-modellen met een 6-pins stekker vragen een andere kabel.

✕Er is geen modellenlijst beschikbaar; ga uit van de stekker op de motorfiets.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die Lifan- en Suzuki-motorfietsen met de 4-pins stekker uitlezen.

Systemen die u kunt benaderen

Motorregeling: Injectie en ontsteking.
Overige systemen: Per model en uitrusting.

Wat u kunt doen

Foutcodes: Lezen en wissen.
Live data: Actuele sensorwaarden bekijken.
ECU-info: Software en identificatie opvragen.
Instellingen: Waar uw toestel dat biedt.

Zo gebruikt u hem

Aansluiting zoeken: Zoek de witte 4-pins diagnosestekker.
Stekker controleren: Tel de pinnen en vergelijk met de foto.
Aansluiten: Steek de M013 op de diagnosestekker.
Toestel koppelen: Sluit de hoofdkabel van uw toestel aan.
Uitlezen: Zet het contact aan en kies het merk en model.

Compatibele voertuigen en toepassingen

Bepalend is de witte 4-pins diagnosestekker. Losse modellen en bouwjaren zijn niet vastgelegd; de kabel past op:

Lifan:

Motorfietsen met de 4-pins stekker: Controleer de stekker op de motorfiets.

Suzuki:

Motorfietsen met de 4-pins stekker: Controleer de stekker op de motorfiets.

💡

Goed om te weten: Tel eerst de pinnen van de diagnosestekker. Bij 4 pinnen past deze kabel. Heeft uw Suzuki een grijze of rode 6-pins stekker, dan heeft u de M012A of een Euro 5-kabel nodig.

Verpakkingsinhoud

1x OBDSTAR (M013) | Lifan/Suzuki 4-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets

Technische specificaties

Algemeen

Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk: OBDSTAR
Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product: Verloopkabel
Voor hoeveel voertuigmerken de kabel geschikt is. Veel verloopkabels passen maar op een merk met een eigen stekker.Aantal voertuigmerken: 2 merken

Geschikt voor

Met welk merk diagnoseapparaat de kabel werkt. Een kabel van het ene merk past meestal niet op een tester van een ander merk.Geschikt diagnoseapparaat: OBDSTAR
Of de kabel een aparte stroomaansluiting nodig heeft, bijvoorbeeld via accuklemmen. Een passieve kabel werkt zonder.Eigen voeding nodig: Nee

Aansluitingen

De stekker die in de diagnosepoort van het voertuig of de machine gaat. Die moet precies passen.Aansluiting voertuigzijde: 4-pins OBD
De stekker aan de kant van je diagnoseapparaat of interface. Meestal een 16-pins OBD2-stekker.Aansluiting apparaatzijde: 16-pins OBD2, voor de hoofdkabel van het toestel
Via welke datalijnen de kabel signalen doorgeeft. Het voertuig en de tester moeten dezelfde manier van communiceren gebruiken.Communicatie: K-line
