OBDSTAR | SKU: TCM-012

OBDSTAR (TCM-012) | Siemens (VGS2-NAG2/VGS3-NAG2) 6-pins TCM – 15-pins DB15 Verloopkabel | Personenauto

Name: OBDSTAR (TCM-012) | Siemens (VGS2-NAG2/VGS3-NAG2) 6-pins TCM – 15-pins DB15 Verloopkabel | Personenauto
Brand: OBDSTAR
SKU: TCM-012
Price: 33.95 EUR
Availability: InStock

€33,95 incl.

€28,06 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

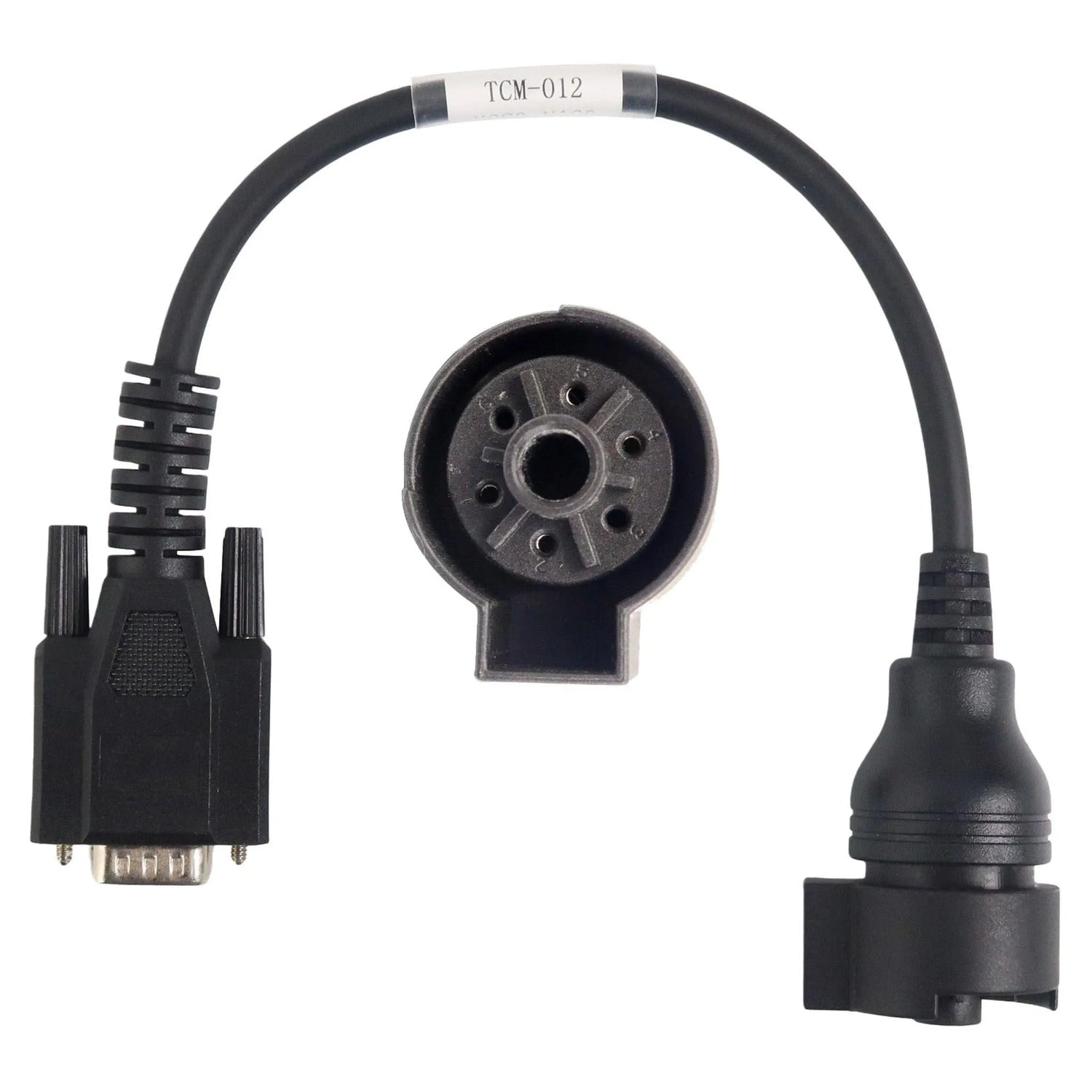

Deze tafelkabel verbindt de 6-pins aansluiting van de VGS2-NAG2 en VGS3-NAG2 met de 15-pins DB15-kant van uw OBDSTAR-toestel. Dit is de regeleenheid van de 7G-Tronic, de zeventraps automaat van Mercedes-Benz met typenummer 722.9. U sluit de kabel niet aan op de OBD2-poort, maar direct op de losgenomen regeleenheid.

U gebruikt de kabel om de TCM op de werkbank uit te lezen en te klonen, bijvoorbeeld bij vervanging van de unit. Ook het gelijkzetten van de kilometerstand in de TCM is mogelijk. De kabel werkt met de OBDSTAR DC706 en de X300 Classic G3. Het toestel moet zelf de software voor de VGS-NAG2 hebben.

PLUSPUNTEN

✔De kabel verbindt de losgenomen TCM direct met uw OBDSTAR-toestel; de OBD2-poort van het voertuig is niet nodig.

✔Gemaakt voor de tafelfuncties van de OBDSTAR DC706 en de X300 Classic G3.

✔Eén kabel voor twee generaties: de VGS2-NAG2 en de VGS3-NAG2.

✔De 7G-Tronic zit in veel Mercedes-Benz-modellen, van de C-Klasse tot de S-Klasse.

AANDACHTSPUNTEN

✕Uw OBDSTAR-toestel moet deze TCM in de software ondersteunen; de kabel voegt zelf geen functies toe.

✕Een eenvoudige EOBD-codelezer werkt niet via deze kabel; die leest alleen emissiegerelateerde OBD2-gegevens.

✕De regeleenheid zit in de transmissie; reken op demontagewerk voordat u kunt aansluiten.

✕Past alleen op de 6-pins TCM van de VGS2- en VGS3-NAG2; de latere VGS4 en andere bakken vragen een andere kabel.

Toepassingen en functionaliteiten

De kabel is bedoeld voor garages en transmissiespecialisten die een losgenomen TCM uitlezen of klonen.

Regeleenheid die u kunt benaderen

VGS2-NAG2: TCM van de 7G-Tronic (722.9).
VGS3-NAG2: Latere generatie van deze TCM.
Alleen de TCM: Geen motor- of andere regeleenheden.

Wat u kunt doen

TCM uitlezen: Gegevens van de unit opslaan.
TCM klonen: Gegevens naar een vervangende unit.
Kilometerstand: In de TCM gelijkzetten na vervanging.
Back-up: Originele data bewaren vóór het schrijven.

Zo gebruikt u hem

Regeleenheid losnemen: Bouw de TCM uit volgens de werkplaatsvoorschriften.
Kabel aansluiten: Steek de 6-pins stekker op de regeleenheid.
Toestel koppelen: Sluit de DB15-stekker aan op het OBDSTAR-toestel.
Back-up maken: Kies het baktype en lees de gegevens eerst uit.
Klonen of aanpassen: Schrijf de gegevens en bouw de TCM terug.

Compatibele voertuigen en toepassingen

Bepalend is de 7G-Tronic met de VGS2-NAG2 of VGS3-NAG2. Welke TCM-generatie een auto heeft, verschilt per bouwjaar; controleer dit vooraf.

Mercedes-Benz:

C-Klasse (W203): 2005 tot 2007.
C-Klasse (W204): 2007 tot 2015.
CLK (C209): 2003 tot 2010.
CLS (C219): 2004 tot 2010.
E-Klasse (W211): 2003 tot 2009.
E-Klasse (W212): 2009 tot 2016.
S-Klasse (W221): 2005 tot 2013.
CL (C216): 2006 tot 2014.
SLK (R171): 2004 tot 2011.
SLK (R172): 2011 tot 2015.
M-Klasse (W164): 2005 tot 2011.
M-Klasse (W166): 2011 tot 2015.
GL (X164): 2006 tot 2012.
R-Klasse (W251): 2005 tot 2013.
Viano (W639): 2004 tot 2014.

💡

Goed om te weten: Controleer het onderdeelnummer op het label van de regeleenheid voordat u begint. Dezelfde hardware komt onder meerdere onderdeelnummers voor. De nieuwere VGS4-NAG2 past niet op deze kabel.

Verpakkingsinhoud

1x OBDSTAR (TCM-012) | Siemens (VGS2-NAG2/VGS3-NAG2) 6-pins TCM – 15-pins DB15 Verloopkabel | Personenauto

Technische specificaties

Algemeen

Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk: OBDSTAR
Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product: Verloopkabel
Op welke soorten voertuigen of machines je de kabel gebruikt. Zo zie je snel of hij past bij wat er in je werkplaats komt.Voertuigsoorten: Personenauto

Geschikt voor

Met welk merk diagnoseapparaat de kabel werkt. Een kabel van het ene merk past meestal niet op een tester van een ander merk.Geschikt diagnoseapparaat: OBDSTAR

Aansluitingen

De stekker die in de diagnosepoort van het voertuig of de machine gaat. Die moet precies passen.Aansluiting voertuigzijde: Siemens 6-pins TCM
De stekker aan de kant van je diagnoseapparaat of interface. Meestal een 16-pins OBD2-stekker.Aansluiting apparaatzijde: 15-pins DB15

Diagnosefuncties

Je kunt de regeleenheid van de automatische versnellingsbak (TCM) uitlezen, klonen of opnieuw programmeren.Versnellingsbak programmeren: Ja
Je kunt een regeleenheid los van het voertuig op de werkbank aansluiten en bewerken.Bench-modus: Ja

Afmetingen en gewicht

Hoe zwaar de kabel of adapter is.Gewicht: 0,1 kg
Regeleenheden: Transmissiebesturingseenheid (TCM)

Overige specificaties

Toepassing: Uitlezen en klonen van de VGS2-NAG2 en VGS3-NAG2 van de Mercedes-Benz 7G-Tronic (722.9) op de werkbank
Geschikt voor: OBDSTAR DC706 en X300 Classic G3
