Jaltest | SKU: JDC541A

Jaltest (JDC541A) | Hidromek 16-pins OBD – 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine

Name: Jaltest (JDC541A) | Hidromek 16-pins OBD – 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine
Brand: Jaltest
SKU: JDC541A
Price: 197.95 EUR
Availability: InStock

€197,95 incl.

€163,60 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

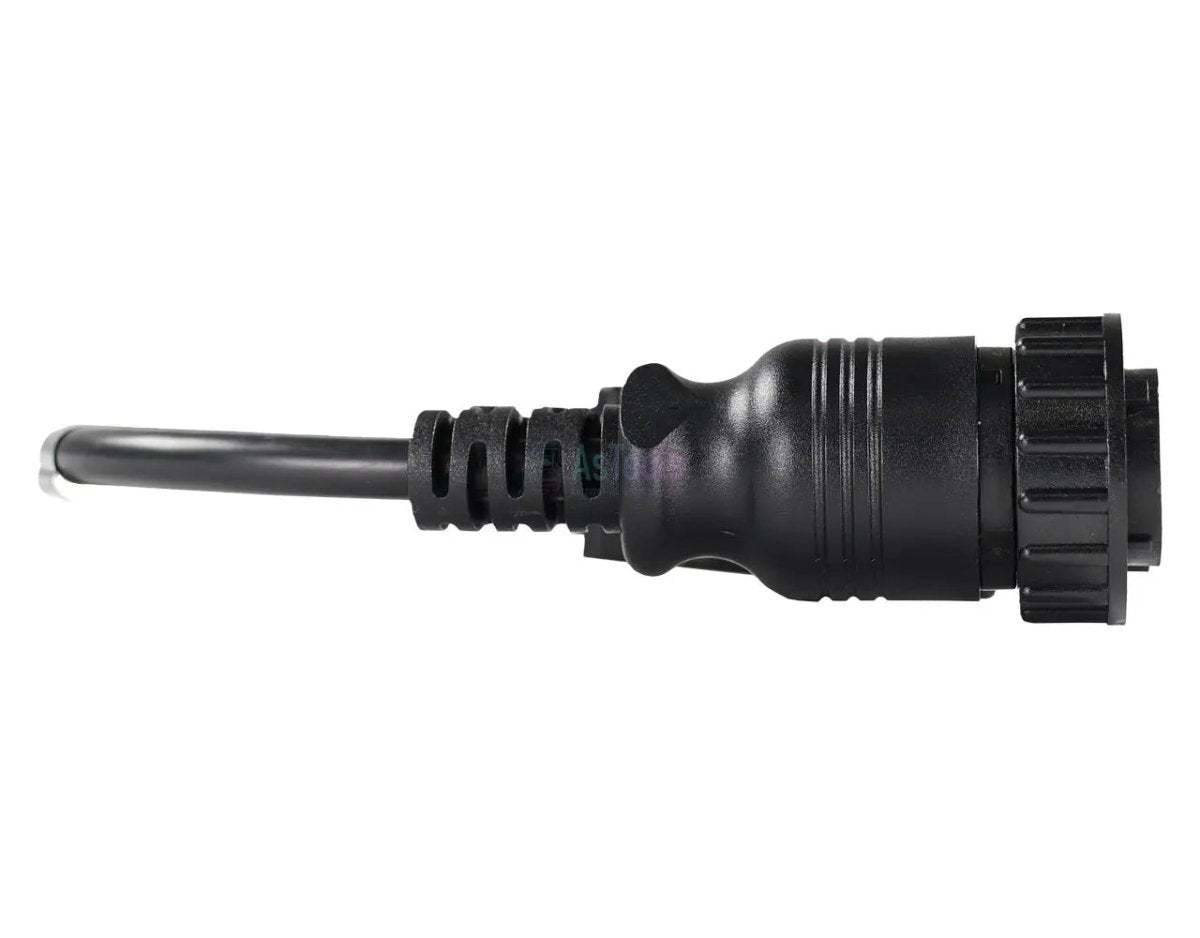

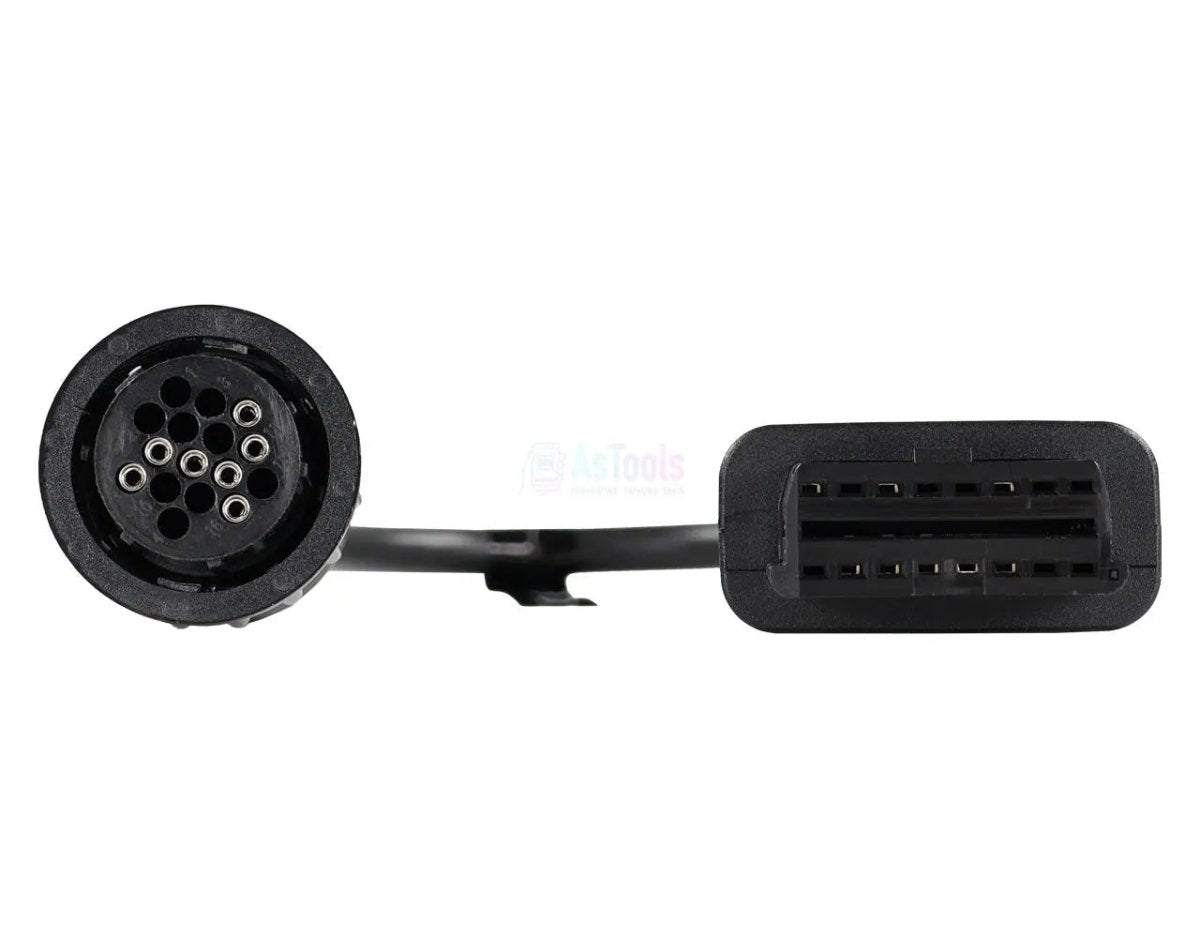

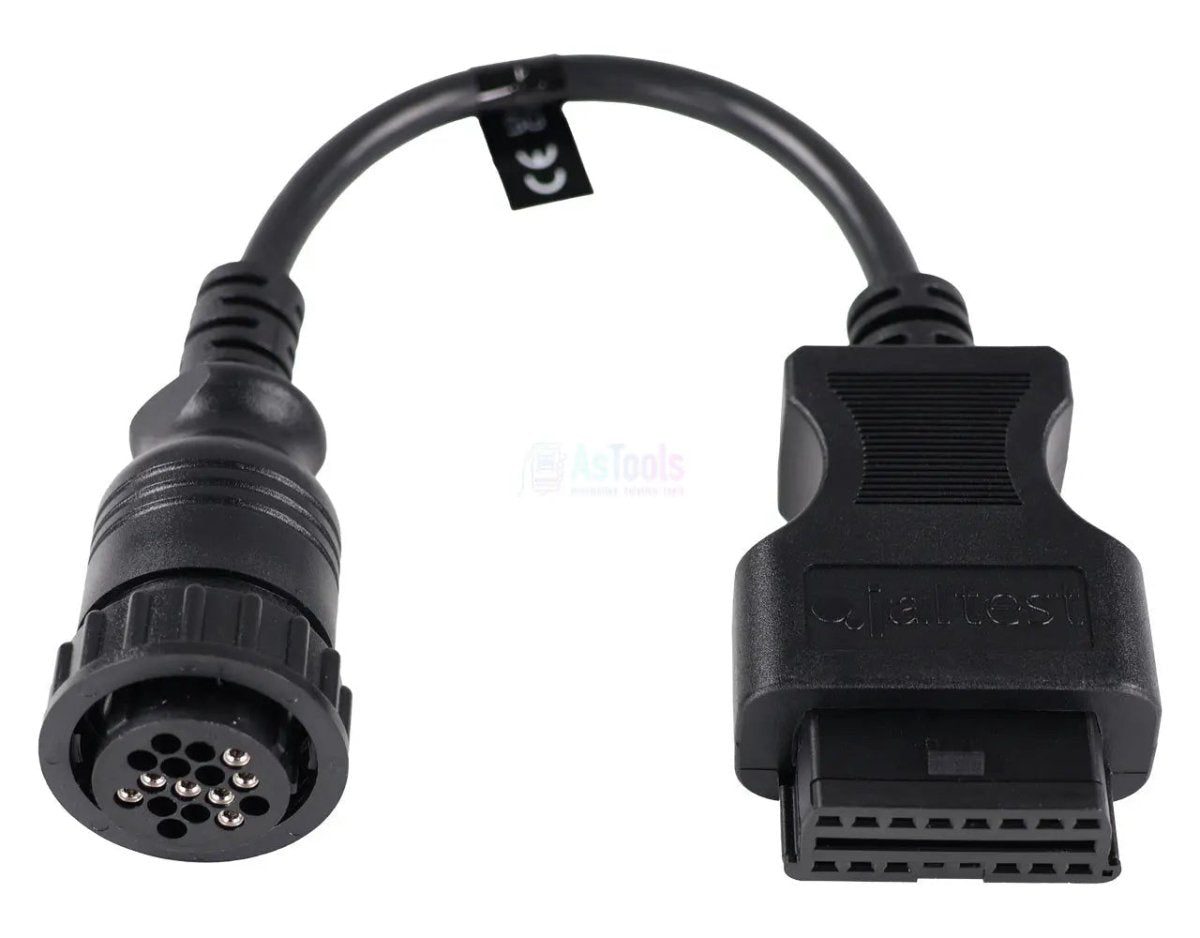

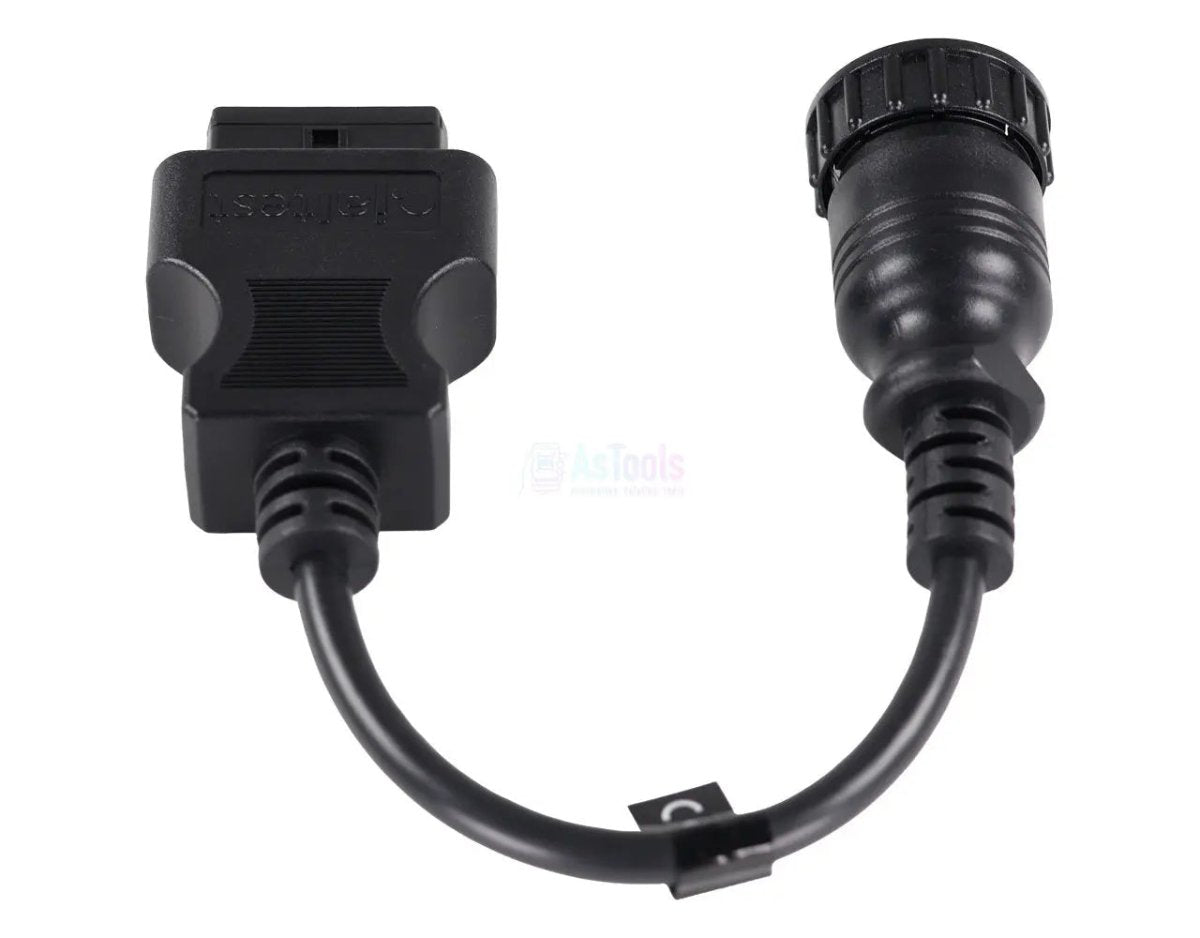

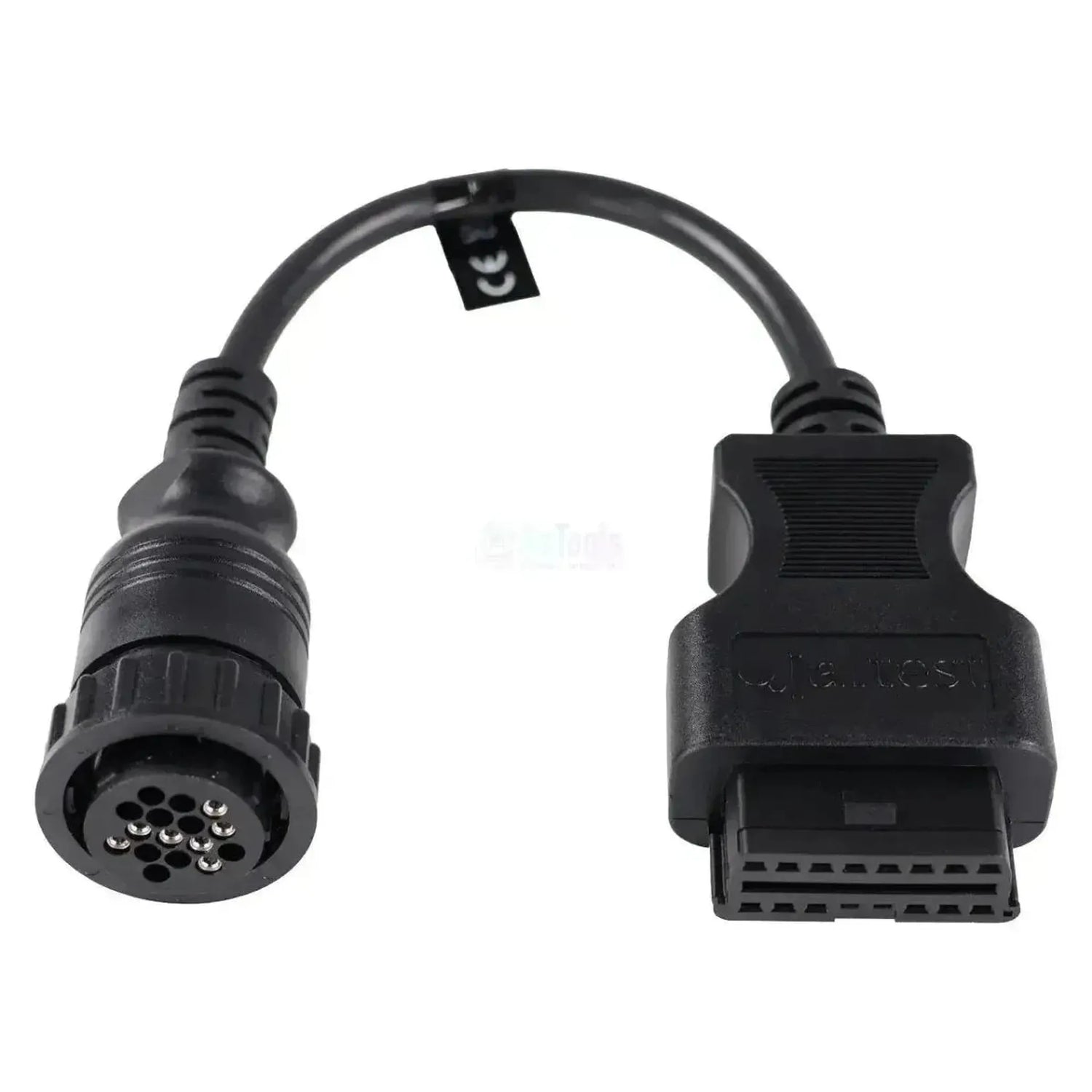

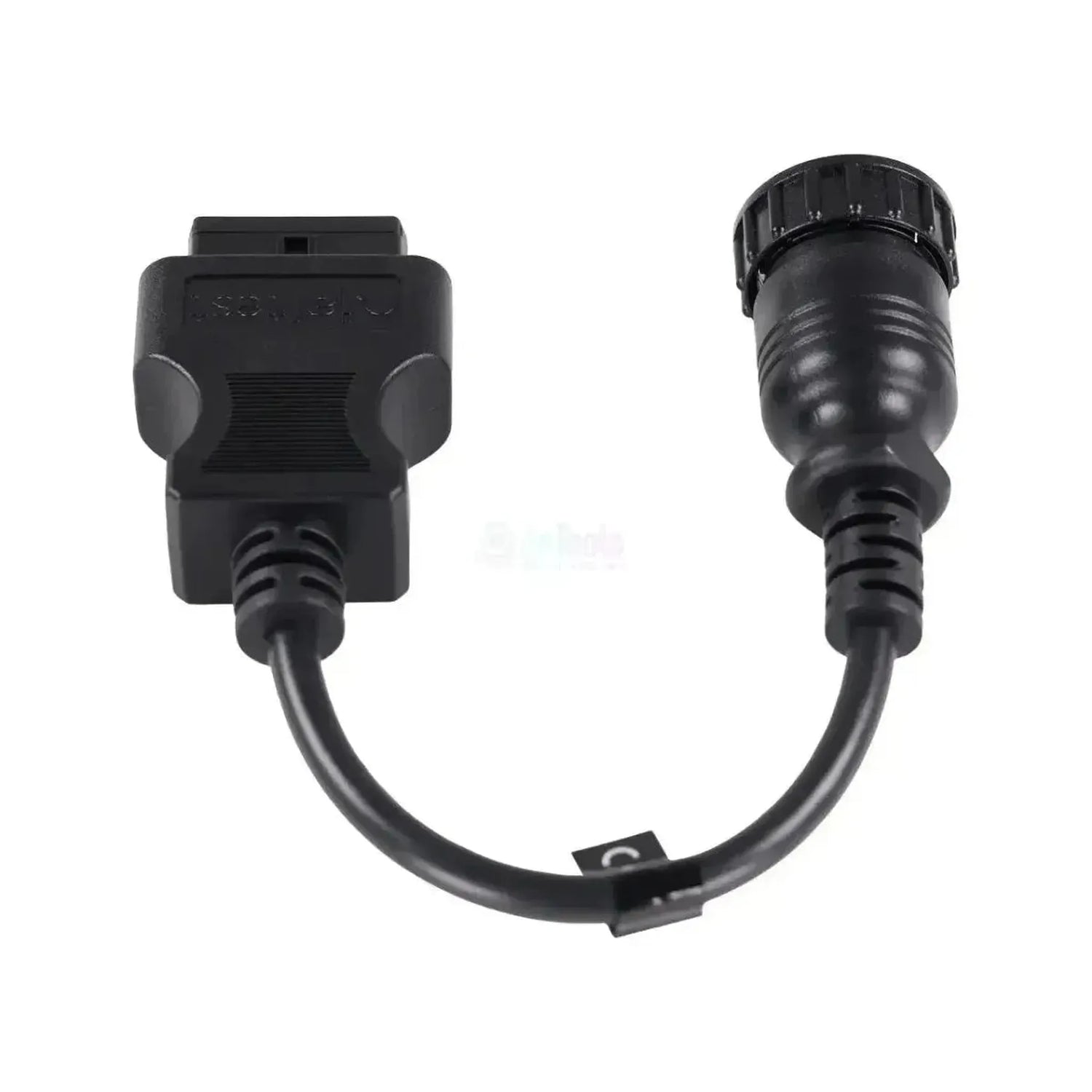

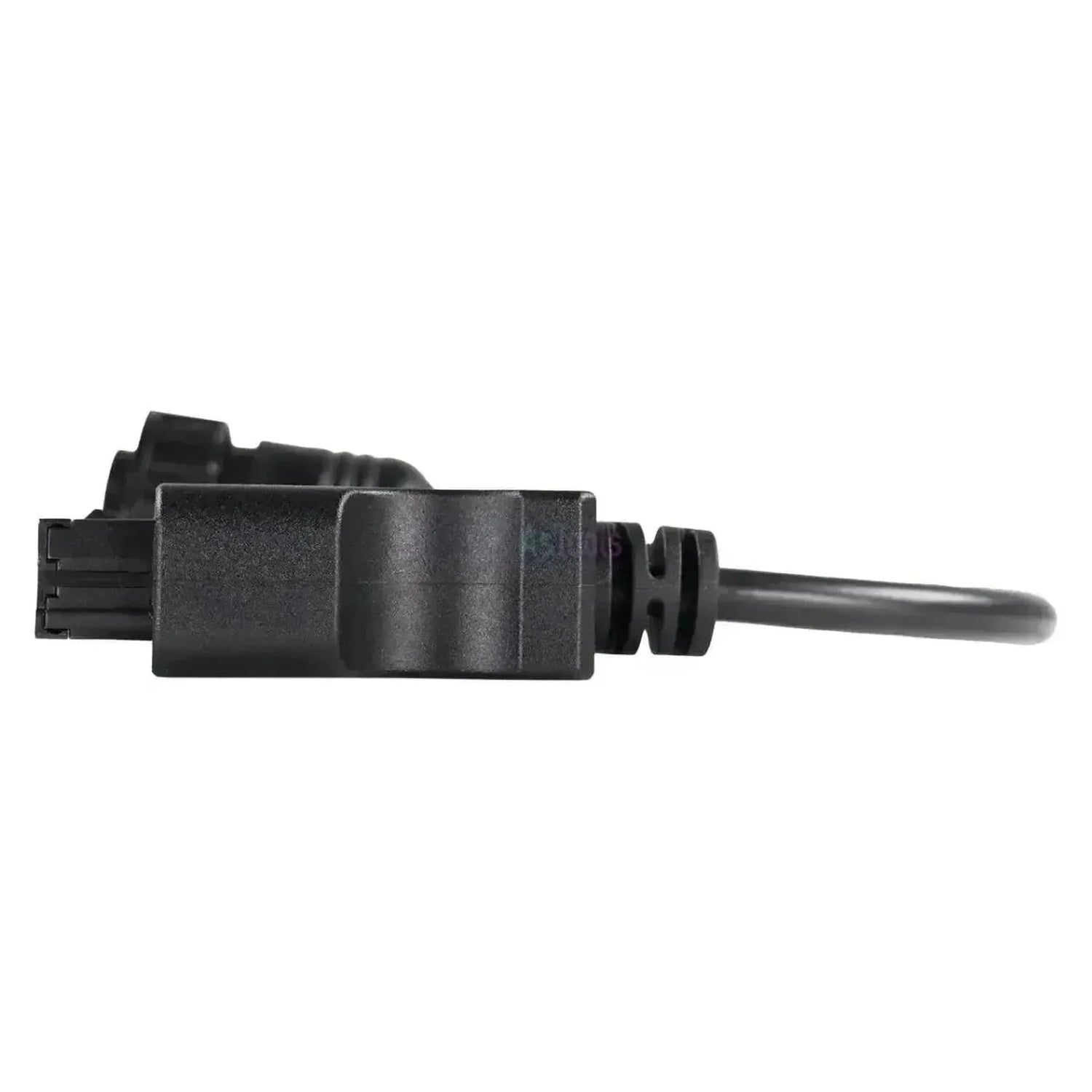

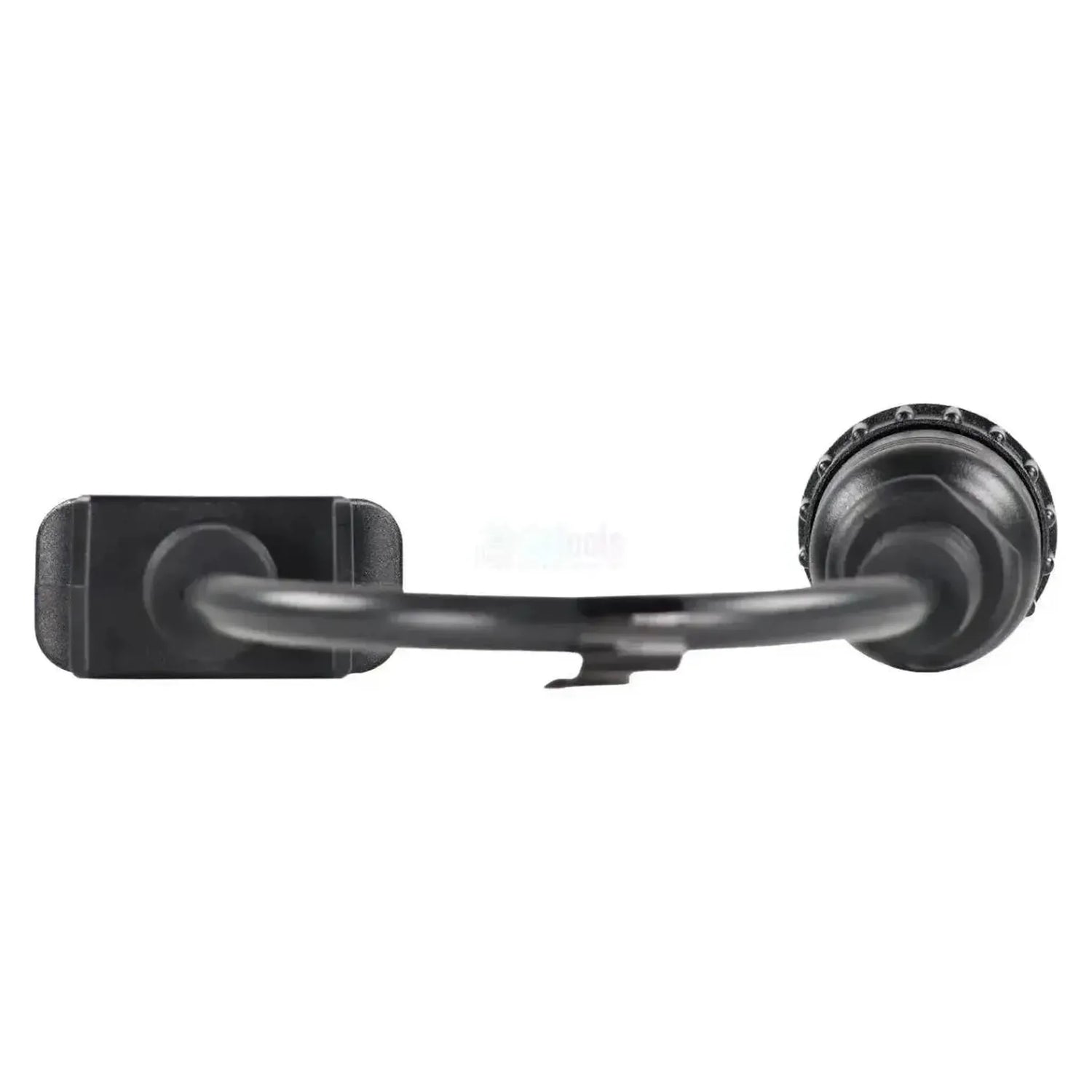

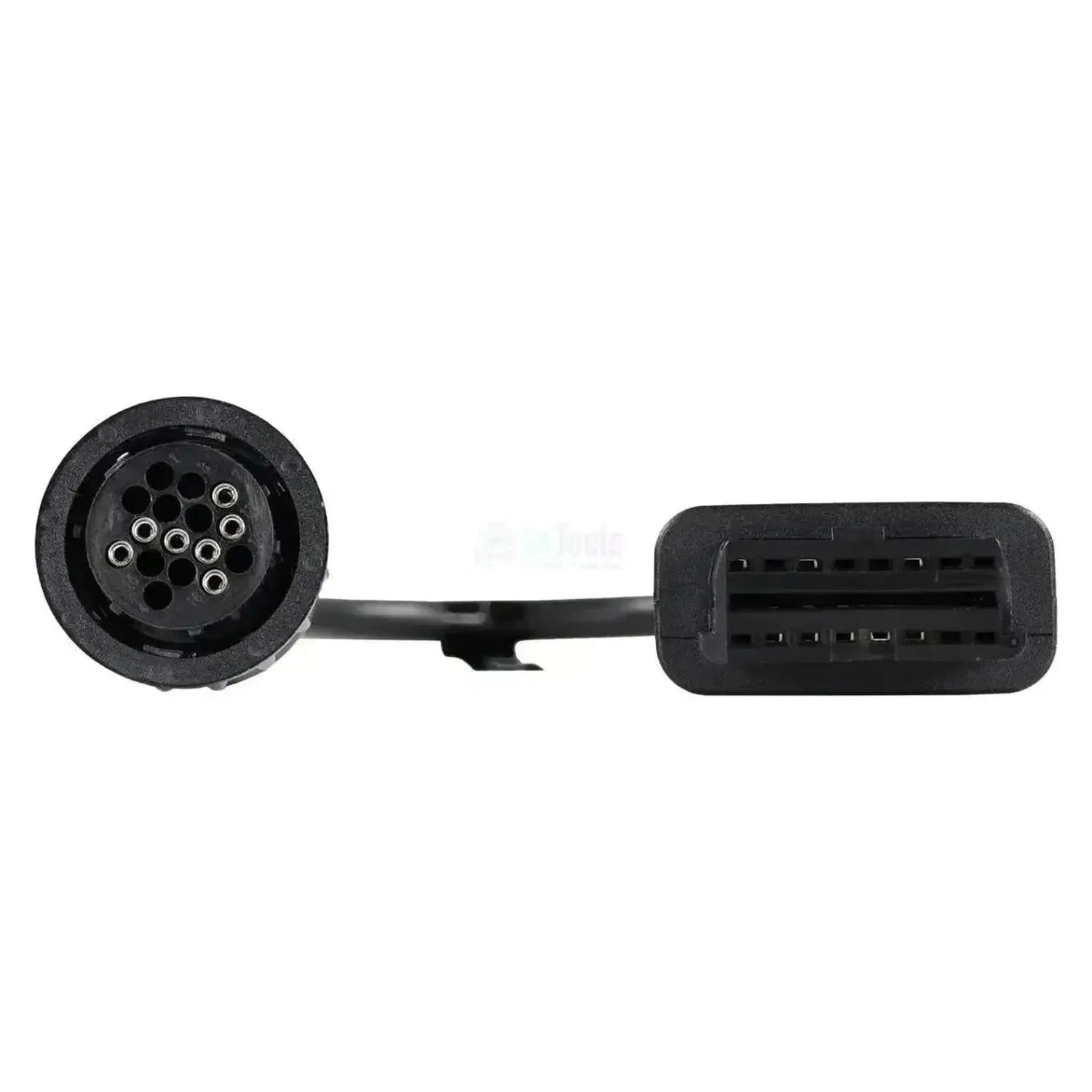

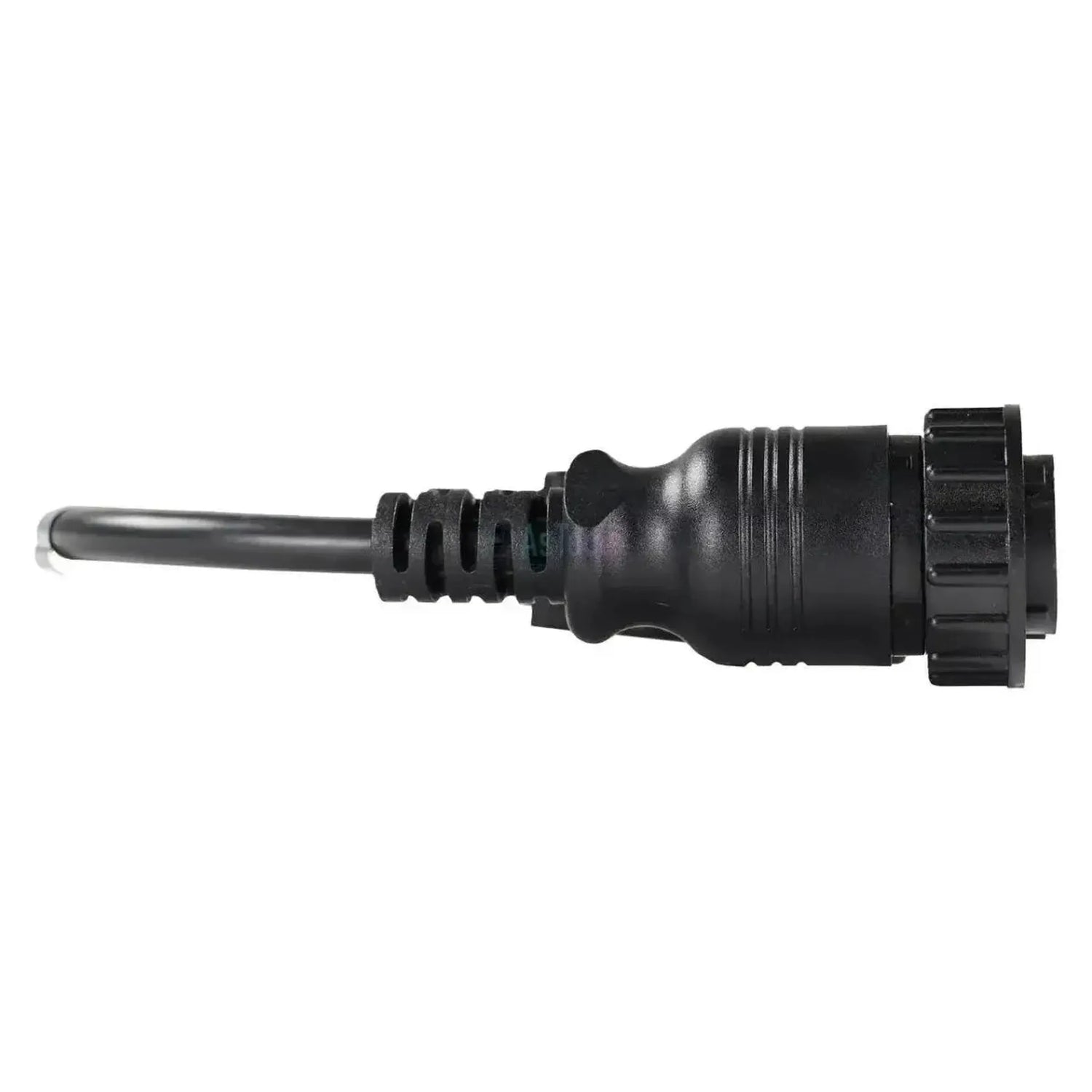

De Jaltest JDC541A verbindt de merkeigen diagnoseaansluiting van Hidromek-grondverzetmachines met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een ronde zwarte connector met een geribbelde vergrendelring; in de contacthouder liggen zestien posities, waarvan er op de productfoto zeven bezet zijn met contactbussen. De kabel meet 28 tot 30 cm.

Achter deze aansluiting liggen de regeleenheden van de Isuzu-aandrijflijn: De commonrail-motorregeling 4HK1/4JJ1 in de CAN- en de K-Line-uitvoering, en op machines met SCR het AdBlue/DEF-nabehandelingssysteem. Bij de CAN-uitvoering zijn aanvullende acties beschikbaar, bij K-Line niet. De kabel werkt op de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW.

PLUSPUNTEN

✔Geeft toegang tot de Isuzu 4HK1/4JJ1 commonrail-motorregeling, zowel de CAN- als de K-Line-uitvoering.

✔Bereikt ook het AdBlue/DEF-nabehandelingssysteem van Isuzu, met foutcodes, meetwaarden en onderhoudsgegevens.

✔Werkt op zowel de Jaltest Link V8.1 als de V9, ook na een overstap op de nieuwere interface.

✔Werkt over de hele HMK-reeks, van de 100-serie graafmachines tot de 600-serie wielladers en graders.

AANDACHTSPUNTEN

✕De dekking voor Hidromek beperkt zich tot motor en nabehandeling; een machinecomputer of hydrauliekregeling zit er niet in.

✕Aanvullende acties zijn er alleen bij de CAN-versie van de motorregeling, niet bij de K-Line-versie.

✕Lijkt op de Volvo-kabel JDC509A, maar deze heeft contactbussen en de JDC509A pennen; ze passen niet op dezelfde machine.

✕Het bouwjaar zegt niets over de aansluiting; alleen de stekker op de machine is bepalend.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de machine. Welke systemen aanwezig zijn, verschilt per serie en uitvoering.

Regeleenheden die u kunt benaderen

Isuzu 4HK1, 4JJ1 (CAN): Motorregeling, met acties.
Isuzu 4HK1 (K Line): Motorregeling op K-Line.
AdBlue/DEF Isuzu: Nabehandeling bij SCR.

Wat u kunt doen

Foutcodes: Lezen en wissen met omschrijving.
Meetwaarden: In cijfers en grafiek.
Onderhoud: Intervallen en servicerapport.
Aanvullende acties: Bij Isuzu op CAN.

Zo gebruikt u hem

Stekker zoeken: Zoek de ronde aansluiting op de machine.
Aansluiten: Steek de JDC541A erin en draai de ring vast.
Link koppelen: Sluit de OBD2-kant aan op de Jaltest-diagnosekabel.
Contact aan: Zet het contact aan, zonder de motor te starten.
Uitlezen: Kies Hidromek en de serie in Jaltest OHW.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Hidromek-machine met de ronde diagnoseaansluiting en de vergrendelring. Onderstaande series voert Jaltest OHW in de dekking; welke stekker er op uw machine zit, controleert u ter plekke.

Hidromek:

HMK 100 LC Series: Rupsgraafmachine.
HMK 100 W Series: Mobiele graafmachine.
HMK 200 LC Series: Rupsgraafmachine.
HMK 200 W Series: Mobiele graafmachine.
HMK 300 LC Series: Rupsgraafmachine.
HMK 400 LC Series: Rupsgraafmachine.
HMK 600 Series: Wiellader.
HMK 600 MG Series: Grader.

💡

Goed om te weten: Hidromek gebruikt een eigen ronde diagnoseaansluiting met vergrendelring, niet de vlakke 16-pins stekker van een personenauto. In de contacthouder van deze kabel zitten contactbussen; de Volvo-kabel JDC509A lijkt erop maar heeft pennen. Kijk aan de machine welke stekker erop zit voordat u bestelt.

Verpakkingsinhoud

1x Jaltest (JDC541A) | Hidromek 16-pins OBD – 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine

Technische specificaties

Algemeen

De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk: Jaltest (Cojali)
Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel: Verloopkabel
Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule: OHW bouw- en terreinmachines
Voor welke soort voertuigen of machines de kabel bedoeld is. Zo zie je snel of hij past bij wat er in je werkplaats komt.Voertuigsoorten: Bouw- en terreinmachine

Aansluitingen

Op welke versie van de Jaltest Link diagnose-interface de kabel past. Niet elke kabel werkt op elke versie.Geschikte Jaltest Link: Jaltest Link V8.1
Jaltest Link V9
De stekker aan de kant van het diagnoseapparaat. Die moet passen op je interface of diagnosekabel.Aansluiting aan interfacekant: 16-pins OBD2
De stekker aan de kant van het voertuig, de motor of de machine. Die moet passen op de diagnosestekker of het onderdeel.Aansluiting aan voertuigkant: 16-pins OBD
Hoe lang de kabel is. Een langere kabel geeft meer ruimte om te werken.Kabellengte: 28 tot 30 cm

Diagnosefuncties

Of je foutcodes niet alleen kunt lezen maar ook wissen. Bij sommige systemen kan alleen lezen.Foutcodes wissen: Ja
Of je de actuele waarden van sensoren kunt zien terwijl het voertuig draait. Handig om een storing op te sporen.Meetwaarden live bekijken: Ja
Of je kunt zien wanneer het volgende onderhoud nodig is. Handig om een beurt goed te plannen.Onderhoudsgegevens bekijken: Ja
