Ontdek vergelijkbare producten: Jaltest, Jaltest Verloopkabels & Adapters, Voertuig OBD Verloopkabels & Adapters
Jaltest  |  SKU: JDC531A

Jaltest (JDC531A) | Scania 9-pins RS232 – 16-pins OBD2 Verloopkabel | Verbrandingsmotor

€214,95 incl.
€177,64 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

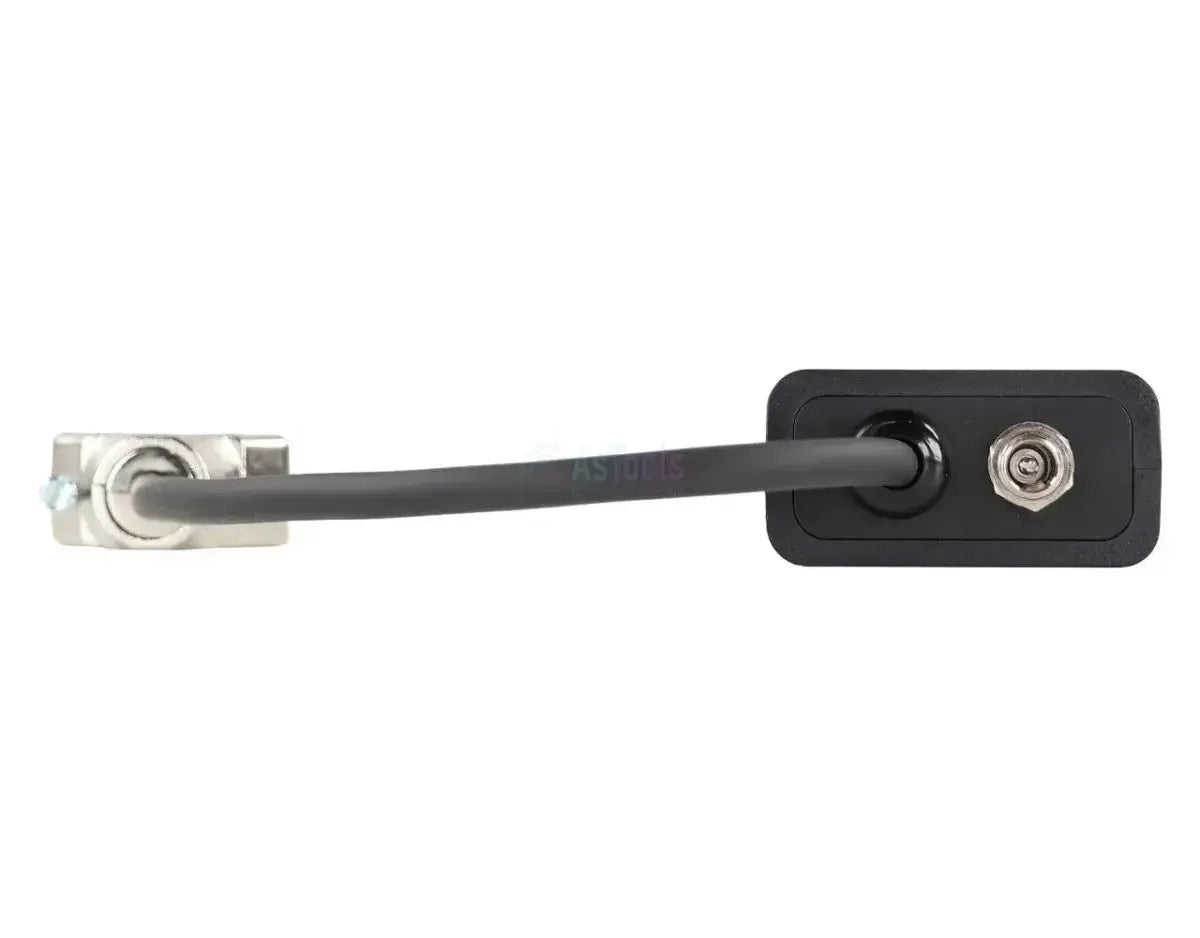

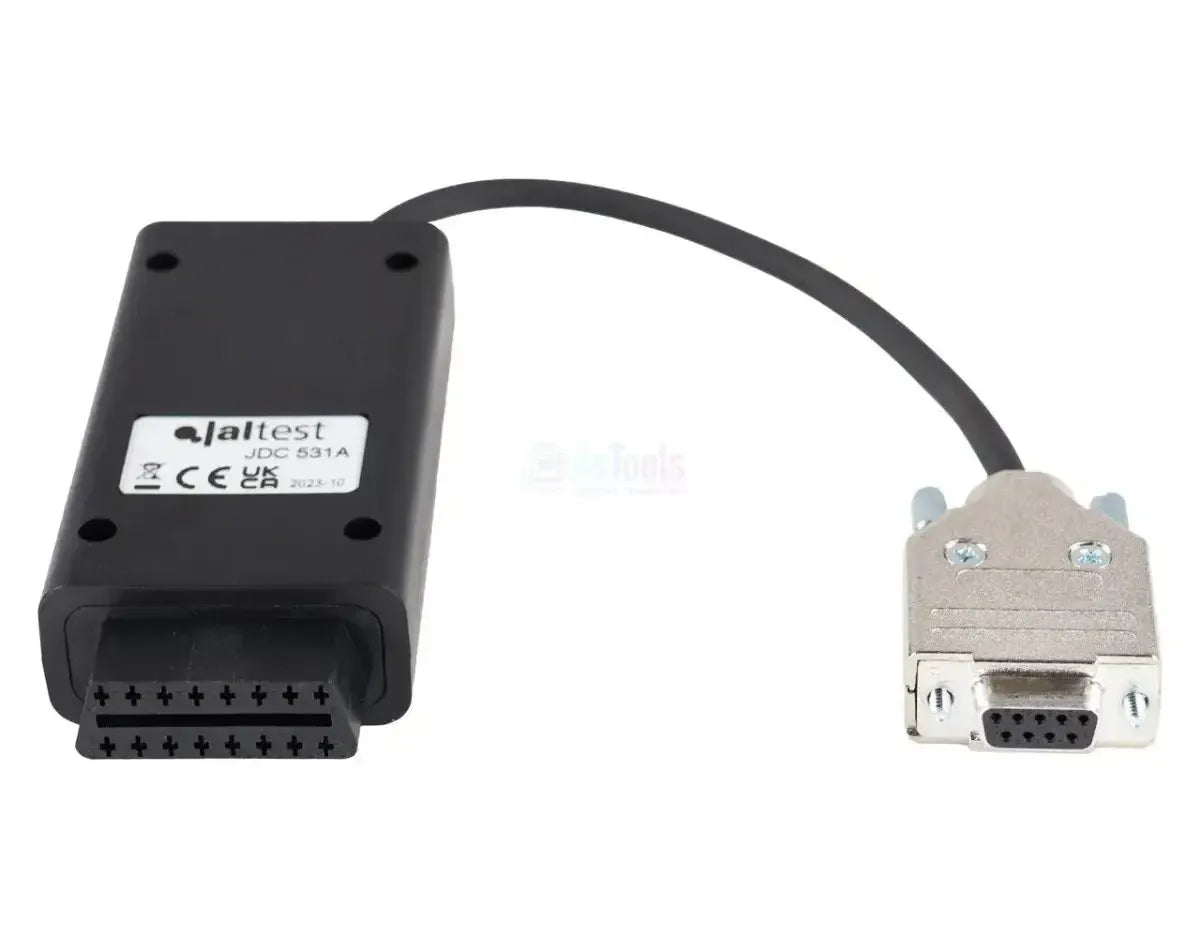

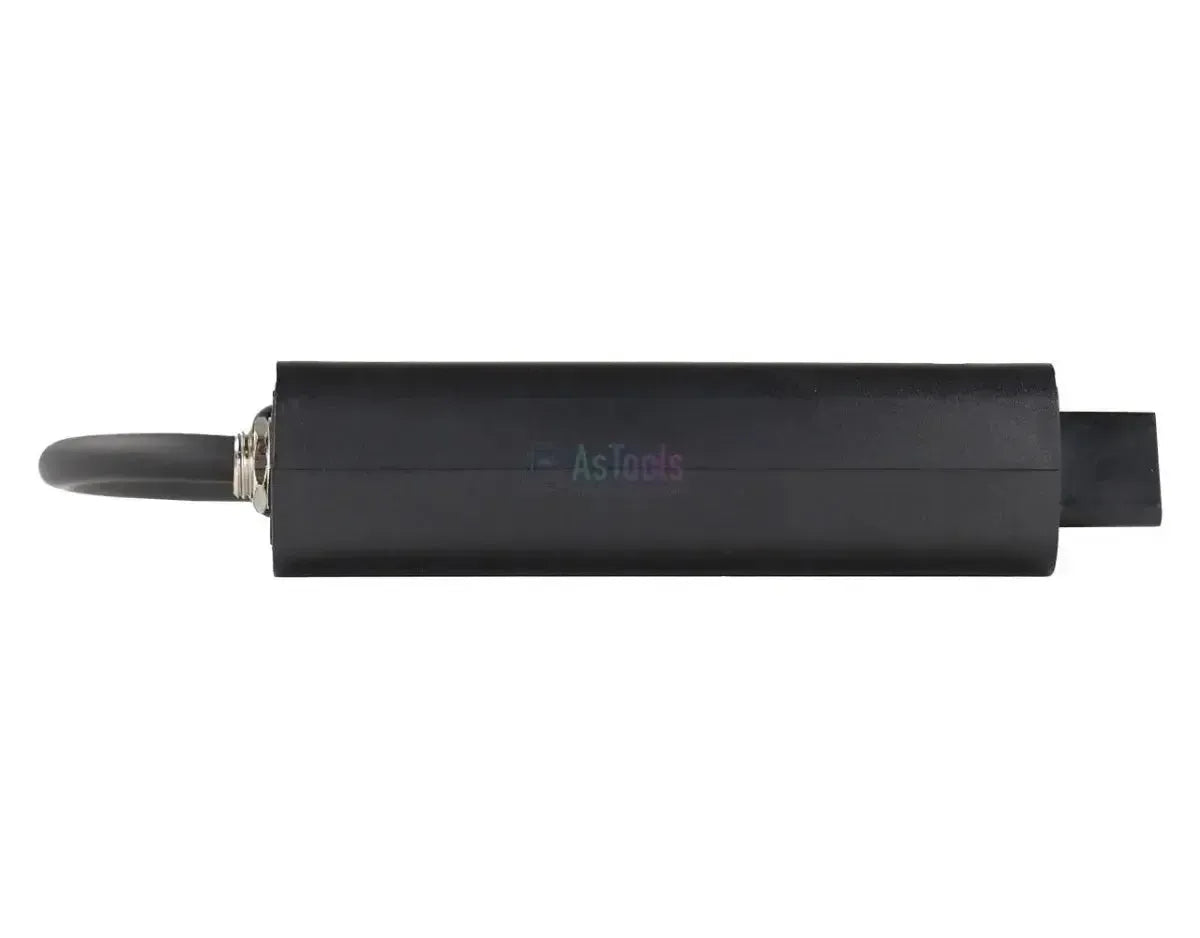

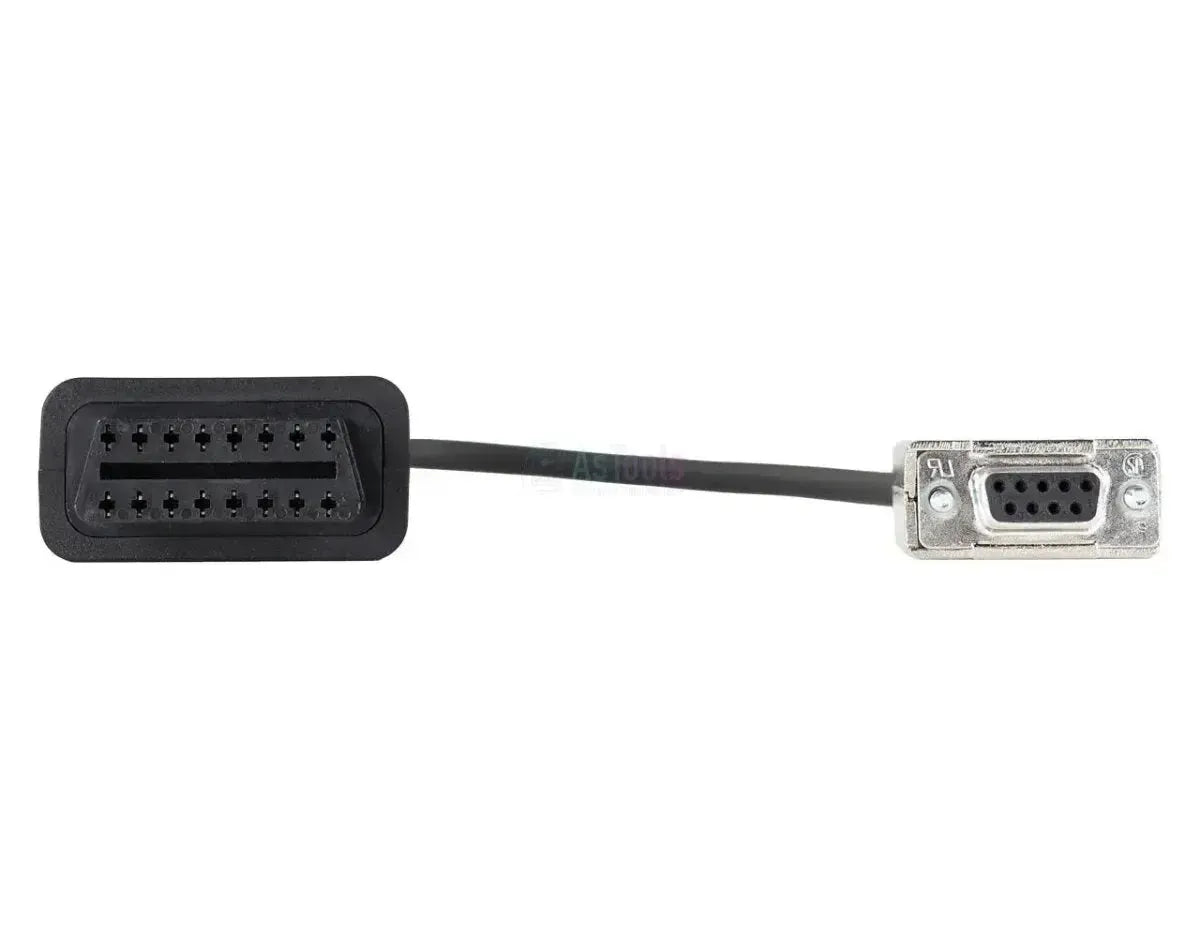

De Jaltest JDC531A heet officieel RS232-diagnosekabel voor Scania-motoren en meet 28-30 cm. Aan de machinezijde zit een 9-pins D-sub-connector met negen contactbussen in een metalen afschermkap, die u met twee kartelschroeven vastzet; aan de interfacezijde de zwarte 16-pins OBD2-stekker in de bekende trapeziumvorm. Halverwege de kabel zit een zwarte kunststof module met een eigen voedingsaansluiting, waarop de sigarettenaanstekerstekker aan de aftakking van de kabel past.

Het onderscheid met de zusterkabel JDC532A zit niet in het aantal pinnen maar in de bus waarop u aansluit: Deze kabel bedient de seriële RS232-lijn van de oudere Scania-motorgeneratie, de JDC532A de CAN-lijn van de nieuwere. Dat verschil loopt door tot in de apparatuur, want deze kabel is opgegeven voor Jaltest Link V8.1 en de JDC532A voor V8.1 en V9. De aansluiting hoort bij de motor zelf en zit in de motorruimte, niet bij de machine of het schip waarin de motor is ingebouwd.

PLUSPUNTEN

✔Ontsluit de seriële RS232-diagnoselijn van Scania, waarvoor een gewone 16-pins kabel niet volstaat.
✔Geeft toegang tot de motorregelingen DEC2 (V7.0), EDC MS5, EDC MS6.2 en EMS PDE.
✔Bruikbaar op off-highway machines en op binnenboordmotoren: Jaltest voert Scania in beide dekkingen.
✔De 9-pins D-sub zit in een metalen afschermkap en wordt met twee kartelschroeven vastgeschroefd in plaats van alleen ingeklikt.

AANDACHTSPUNTEN

✕Alleen voor de 9-pins RS232-uitvoering en opgegeven voor Jaltest Link V8.1; Scania-motoren met de 4-pins CAN-stekker vragen om de JDC532A, die ook op V9 staat.
✕De Scania-motordekking blijft bij foutcodes, meetwaarden en ECU-gegevens; onderhoudsintervallen en componentaansturing zijn niet opgenomen.
✕De kabel is bedoeld voor de industrie- en scheepsmotoren van Scania; de trucks van het merk hebben hun eigen diagnoseaansluiting.
✕De module in de kabel heeft een eigen voedingsaansluiting met een sigarettenaanstekerstekker; er moet dus een 12 volt-aansluiting binnen bereik zijn.

Toepassingen en functionaliteiten

Via deze verbinding benadert de Jaltest-software het motormanagement van de Scania-motor. Welke regeleenheid u bereikt, bepaalt de diagnosestekker op de motor en niet het motortype. Op de RS232-lijn gaat het om de regelingen op in-line inspuitpomp en op pomp-verstuivereenheden.

Regeleenheden die u kunt benaderen

  • DEC2 (V7.0), in-lijn dieselinspuitpomp: De regeling van de motoren met in-line inspuitpomp, met serienummer, softwareversie en fabrikantreferentie.
  • EDC MS5, in-lijn dieselinspuitpomp: De opvolgende regeleenheid op hetzelfde pomptype.
  • EDC MS6.2, motorbeheersysteem met pomp-verstuivereenheden: De unit-injectorregeling.
  • EMS PDE, motorbeheersysteem met pomp-verstuivereenheden: Het Scania-motormanagement met pomp-verstuivereenheden.

Wat u kunt doen

  • Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen met de omschrijving van de storing, en het na reparatie leegmaken.
  • Meetwaarden bekijken: De actuele waarden van de sensoren die op de regeleenheid zijn aangesloten.
  • Alarmgrenzen instellen: Grenzen aangeven voor meetwaarden buiten het normale bereik, zodat afwijkingen direct opvallen.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het motortype: Deze kabel past op elke Scania-motor met de 9-pins RS232-diagnoseaansluiting in een metalen kap. Onderstaande motorreeksen voert Jaltest in de dekking, van de DC09 tot en met de DC16. Welke stekker er op uw motor zit, controleert u ter plekke.

Scania:

  • DC09-serie: De negenliter industriemotoren
  • DC12-serie: De twaalfliter uitvoeringen
  • DC13-serie: De dertienliter industriemotoren
  • DC16-serie: De zestienliter V8-motoren
  • Ingebouwd in off-highway machines, aggregaten en schepen — Scania staat bij Jaltest ook onder de binnenboordmotoren
💡
Goed om te weten: De RS232-aansluiting hoort bij de motor en zit in de motorruimte. U herkent hem aan de vlakke 9-pins D-sub in een metalen kap; Scania gebruikt daarnaast een ronde 4-pins CAN-stekker. Controleer daarom eerst welke aansluiting op uw motor zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC531A) | Scania 9-pins RS232 – 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Technische specificaties

Algemeen

De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
Jaltest (Cojali)
Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
Verloopkabel
Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
  • OHW bouw- en terreinmachines
  • Marine vaartuigen

Aansluitingen

Op welke versie van de Jaltest Link diagnose-interface de kabel past. Niet elke kabel werkt op elke versie.Geschikte Jaltest Link
  • Jaltest Link V8.1
De stekker aan de kant van het diagnoseapparaat. Die moet passen op je interface of diagnosekabel.Aansluiting aan interfacekant
16-pins OBD2
De stekker aan de kant van het voertuig, de motor of de machine. Die moet passen op de diagnosestekker of het onderdeel.Aansluiting aan voertuigkant
9-pins RS232 D-sub
Hoe lang de kabel is. Een langere kabel geeft meer ruimte om te werken.Kabellengte
28 tot 30 cm

Diagnosefuncties

Of je foutcodes niet alleen kunt lezen maar ook wissen. Bij sommige systemen kan alleen lezen.Foutcodes wissen
Of je de actuele waarden van sensoren kunt zien terwijl het voertuig draait. Handig om een storing op te sporen.Meetwaarden live bekijken

Gebruik

Referentienummer
JDC531A
Regeleenheden
DEC2 (V7.0), EDC MS5, EDC MS6.2 en EMS PDE

Overige specificaties

Toepassing
Scania-motoren met 9-pins RS232-diagnoseaansluiting
Nodig om te gebruiken
Jaltest Link V8.1 en een 12 volt-aansluiting
