OBDSTAR  |  SKU: ECU-Master-A-Bundle

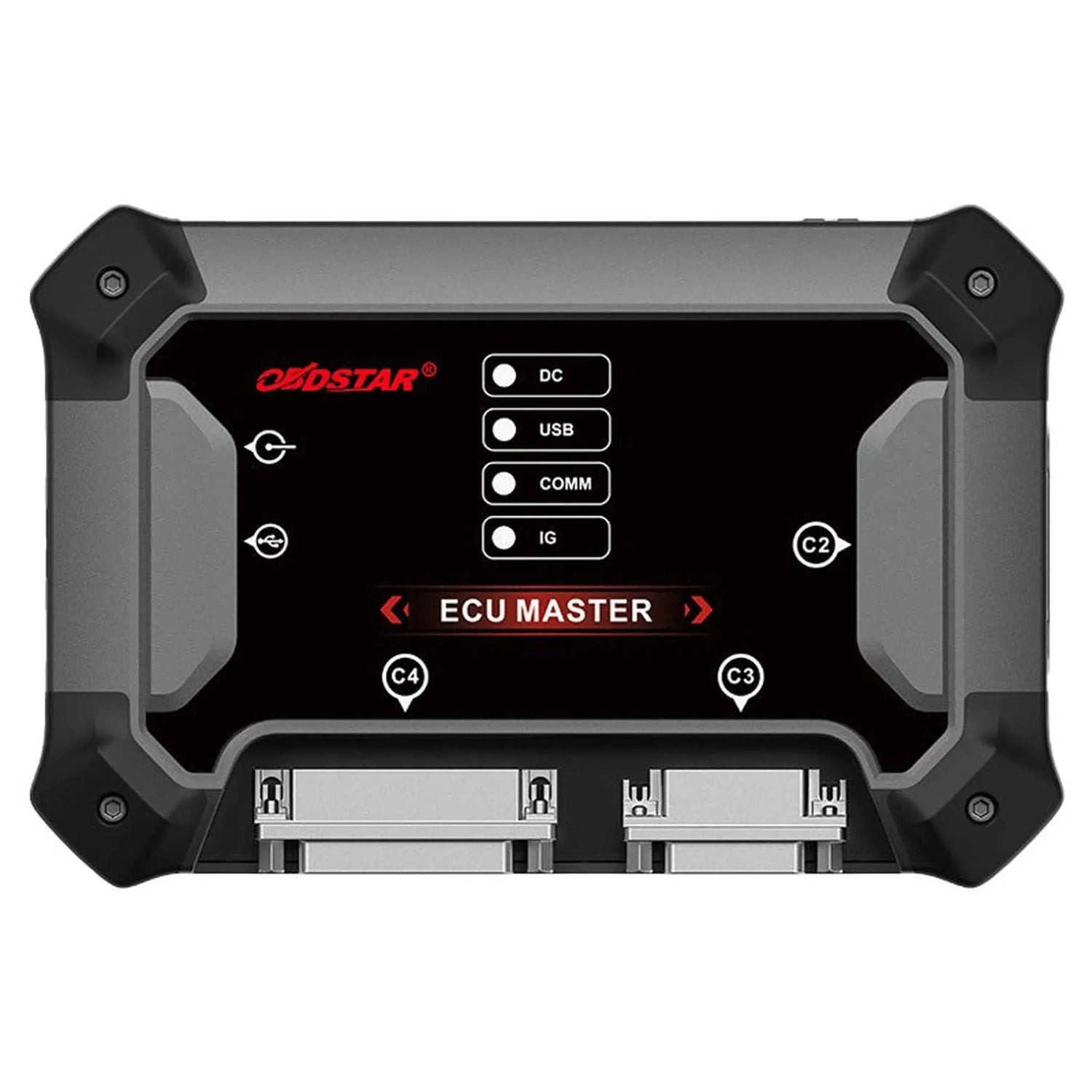

OBDSTAR ECU Master (A) | Programmeur

5,0 van de 5 sterren, 1 review
Reguliere prijs €1.429,95 incl. Verkoopprijs
€1.301,95 incl.
€1.075,99 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

De OBDSTAR ECU Master met configuratie A is een ECU-programmeur voor personenauto's en elektrische voertuigen. U leest, kloont en bewerkt het motormanagement (ECM), de transmissie (TCM), de carrosseriemodules (BCM) en de BMS- en VCU-modules van elektrische voertuigen. OBDSTAR noemt onder meer VW SIMOS, ME17 en EDC17, de Mercedes FBS3/FBS4-transmissies, BMW 8HP GEN3 en Ford MG1/MD1 GEN2.

Het is een pc-gestuurde ECU-programmeur: de software draait op een Windows-pc (Windows 10 of nieuwer) en het toestel verzorgt de voeding en de communicatie met de regelaar. U werkt via OBD, bench, boot, JTAG of BDM; voor JTAG en BDM zit de C4-10-adapter erbij. Welke modules u bereikt, bepaalt de configuratie die op het serienummer is vrijgeschakeld. Andere configuraties schakelt u later bij op hetzelfde toestel.

PLUSPUNTEN

✔Vijf werkwijzen — OBD, bench, boot, JTAG en BDM. Lukt de ene route niet, dan is er vaak een andere.
✔Ook elektrisch — BMS- en VCU-modules, onder meer van de Volkswagen-groep, Geely en SAIC.
✔Mercedes FBS3/FBS4-transmissies — VIN schrijven, virgin en personalisatie op de bench.
✔Later uitbreiden — Configuratie B, C of D schakelt u bij op hetzelfde toestel.

AANDACHTSPUNTEN

✕Geen motorfiets of bedrijfswagen — Daarvoor zijn configuratie B en C nodig.
✕Geen airbag reset — Airbag, batterijbewaking en stuurhoeksensor zitten in configuratie D.
✕Pc nodig — De software draait op een Windows-pc (Windows 10 of nieuwer); die zit er niet bij.
✕Geen diagnose of sleutels — Alleen ECU-werk. Voor sleutelprogrammering is er de KeyMaster G3.

Toepassingen en functionaliteiten

Configuratie A is bedoeld voor ECU-specialisten, chiptuners en werkplaatsen die regelaars van personenauto's en elektrische voertuigen klonen, herstellen of op virgin zetten. Hieronder staat wat het toestel doet.

Functies configuratie A

  • Klonen: De data van een defecte regelaar overzetten naar een vervanger.
  • CheckSum: De controlesom herberekenen na een wijziging.
  • IMMO-data: Immobiliserdata omzetten en ontsleutelen.
  • IMMO aan/uit: De startblokkering in de regelaar in- of uitschakelen.
  • VIN: Het chassisnummer lezen en schrijven.
  • Kilometerstand: De opgeslagen stand in de regelaar kalibreren.
  • Virgin: Een gebruikte regelaar terugzetten naar ongebruikt.
  • Koelvloeistofsensor: De temperatuursensor in de regelaar kalibreren.
  • Looptijd: De geregistreerde looptijd van de ECU kalibreren.

Werkwijzen

  • OBD: Via de diagnosepoort, zonder de regelaar uit te bouwen.
  • BENCH: De uitgebouwde regelaar op de werkbank, via de BENCH-C V1-kabel.
  • BOOT: De regelaar in bootmodus starten via een verbinding op de print.
  • JTAG: Directe toegang tot de processor, via de C4-10-adapter.
  • BDM: De tweede debug-interface, ook via de C4-10-adapter.

Zo gebruikt u hem

  1. Software installeren: Download de ECU Master-software bij OBDSTAR en installeer die op een Windows-pc.
  2. Registreren: Registreer het toestel, zodat de configuratie op uw serienummer wordt vrijgeschakeld.
  3. Aansluiten: Verbind het toestel met de pc en de lader, en sluit de regelaar aan via OBD, BENCH-C V1 of C4-10.
  4. Back-up maken: Zoek de regelaar op merk of type, lees de data uit en bewaar een back-up.
  5. Bewerken: Voer de bewerking uit en schrijf de data terug.

Speciale functies en mogelijkheden

OBDSTAR noemt voor deze configuratie de volgende regelaars met naam:

  • Mercedes-Benz: FBS3/FBS4-transmissies: VIN via bench, virgin en personalisatie.
  • Transmissies: AISIN, BMW 8HP GEN3 en JLR 8HP/9HP.
  • Ford: MG1/MD1 GEN2, ook de CAN FD-uitvoeringen, via OBD of bench.
  • Volkswagen-groep: SIMOS, ME17 en EDC17; bij EV ook Bosch VC1 en VCU8.x.
  • Hyundai: KEFICO SBW (shift-by-wire).
  • Magneti Marelli: De 11-serie.
  • Fiat, Alfa Romeo en Ferrari: MB91F526-BSI.
  • Delphi: De Chinese MT-serie.

Ondersteunde voertuigmerken

Bepalend is de regelaar in het voertuig, niet het merk alleen. OBDSTAR verdeelt de dekking over afzonderlijke lijsten per modulegroep. Een merk in de ECM-lijst hoeft niet in de transmissielijst te staan; kijk daarom bij de bewerking die u nodig heeft.

Motormanagement (ECM)

Ruim 135 merken, inclusief landbouw- en terreinmachines.

  • Europees: Abarth, Alfa Romeo, Alpina, Artec, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroën, Dacia, Dallara, Deutz, DS, Fendt, Ferrari, Fiat, Iveco, Jaguar, JCB, Lada, Lamborghini, Lancia, Land Rover, MAN, Manitou, Maserati, McLaren, Mercedes-Benz, MG, MINI, Opel, Peugeot, Porsche, Renault, Saab, Seat, Škoda, Smart, Tagaz, Tecnoma, UAZ, Valtra, Vauxhall, Volkswagen, Volvo
  • Aziatisch: Ashok Leyland, Daewoo, Daihatsu, Datsun, Force, Genesis, Honda, Hyundai, Infiniti, Isuzu, Kia, Komatsu, Lexus, Luxgen, Mahindra, Mazda, Mitsubishi, Mitsubishi Fuso, Nissan, PGO, SsangYong, Subaru, Suzuki, Tata, Toyota
  • Amerikaans: AGCO, Bobcat, Buick, Cadillac, Case, Challenger, Chevrolet, Chrysler, Dodge, Ford, GM, GMC, Holden, Hummer, Jeep, John Deere, Lincoln, Massey Ferguson, Pontiac, Saturn, Shelby
  • Chinees: Aeolus, BAIC, Borgward, Brilliance, BYD, Changan, Changfeng, Changhe, Chery, Dayun, Dongfeng, FAW, Fencon, Foday, Forthing, Foton, GAC, Geely, Great Wall, Hafei, Haval, Hawtai, Huanghai, JAC, Jinbei, JMC, Joylong, Kama, Leopaard, Lifan, Lovol, Lynk&Co, Maxus, Oting, Ruiqi, SAIC, SGMW, Soueast, SWM, Traum, Voyah, Weiwang, Xiali, Yangwang, Zotye, ZX Auto

Transmissie (TCM)

51 merken.

  • Europees: Alfa Romeo, Alpina, Aston Martin, Audi, Bentley, BMW, Citroën, Dacia, Daimler, David Brown, DS, Iveco, Jaguar, Lamborghini, Land Rover, MAN, Maserati, Mercedes-Benz, MINI, Morgan
  • Aziatisch: Daewoo, Honda, Hyundai, Infiniti, Isuzu, Kia, Lexus, Mazda, Mitsubishi
  • Amerikaans: Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, GM, GMC, Holden, Hummer, Jeep, Lincoln, Mercury
  • Chinees: Aeolus, Changan, Chery, FAW, Geely, Great Wall, Haval, Lifan, Lynk&Co

Carrosserie en overige modules (Body)

20 merken.

  • Europees: Alfa Romeo, Ferrari, Fiat, Iveco, Jaguar, Lancia, Land Rover, Maserati, PSA, Renault, Škoda, Smart, Volkswagen, Volvo
  • Aziatisch: Mazda
  • Amerikaans: Chrysler, Dodge, Ford, GM, Jeep

Batterijmanagement en voertuigregelmodule (BMS/VCU)

12 merken.

  • Europees: Audi, BMW, Fiat, Mercedes-Benz, Porsche, Seat, Škoda, Volkswagen
  • Chinees: Geely, Great Wall, SAIC, Yangwang

OBDSTAR werkt de functielijst met alle ondersteunde regelaars maandelijks bij; in de software zoekt u per merk of type.


Licentie-informatie

De software-updates lopen via een abonnement van OBDSTAR, per configuratie.

  • Eerste jaar: 12 maanden gratis updates na registratie en activering van het toestel.
  • Op tijd verlengen: Wie verlengt vóór de einddatum, krijgt korting op het abonnement.
  • Na afloop: Software die u al heeft gedownload, blijft gewoon werken.
  • Hulp bij aanschaf: Wij helpen u bij de start op afstand via TeamViewer.
  • Verlengen: Met de OBDSTAR ECU Master configuratie A update-licentie, los verkrijgbaar in onze webshop.

Verpakkingsinhoud

  • 1x OBDSTAR ECU Master
  • 1x Lader 14 V
  • 1x M001C-hoofdkabel
  • 1x USB-kabel (type B)
  • 1x BENCH-C V1-kabel
  • 1x Set jumperdraden (8 uitvoeringen)
  • 1x 3-in-1-jumperverlengkabel
  • 1x C4-10-adapter
  • 1x W004-kabel
  • 1x W005-kabel
  • 1x W006-kabel
Referentie Aansluiting
M001C-hoofdkabel ECU Master naar OBD-poort of BENCH-C V1-kabel
BENCH-C V1-kabel Naar de uitgebouwde regelaar (bench)
C4-10-adapter met W004, W005 en W006 Naar de JTAG- of BDM-aansluiting op de print
Jumperdraden en 3-in-1-verlengkabel Pinbezettingen overbruggen op de bank
USB-kabel (type B) ECU Master naar de pc
💡
Goed om te weten: Lees de oorspronkelijke inhoud van een regelaar altijd uit en bewaar die, voordat u schrijft. Een mislukte schrijfbewerking is zonder back-up niet terug te draaien. Houd bij de bestelling het serienummer van uw toestel bij de hand: de configuratie wordt daarop vrijgeschakeld.

Update-licentie (verlengen na de gratis periode)

De prijs van de verlenging kan licht schommelen. Heb je het apparaat al? Dan vragen wij na je bestelling om het serienummer.


Technische specificaties

Algemeen

De fabrikant van de programmeur. Bij een bekend merk vind je vaak makkelijker updates en hulp.Merk
OBDSTAR
Of het apparaat alleen regelaars programmeert, ook sleutels en startblokkering doet, of een adapter voor de pc is.Soort programmeur
ECU-programmeur
Welke set of configuratie je krijgt. Een grotere set heeft meer functies of adapters vrijgeschakeld.Uitvoering
Configuratie A
Voor welke soorten voertuigen de programmeur geschikt is. Handig als je ook aan motoren of landbouwmachines werkt.Voertuigsoorten
  • Personenauto
  • Elektrisch voertuig
De automerken die in de beschrijving met naam genoemd worden. Het apparaat kan meer merken ondersteunen; de dekking verschilt per model en bouwjaar.Ondersteunde merken
Abarth, Aeolus, Alfa Romeo, Aston Martin, Audi, BAIC, Bentley, BMW, Brilliance, Bugatti, Buick, BYD, Cadillac, Changan, Changhe, Chery, Chevrolet, Chrysler, Citroën, Dacia, Daewoo, Daihatsu, Dodge, Dongfeng, DS, Ferrari, Fiat, Ford, Foton, Geely, General Motors, Genesis, GMC, Great Wall, Hafei, Holden, Honda, Hyundai, Infiniti, Isuzu, Iveco, JAC, Jaguar, Jeep, Joylong, Kia, Lada, Lamborghini, Lancia, Land Rover, Lexus, Lifan, Lincoln, Lynk & Co, Mahindra, MAN, Maserati, Maxus, Mazda, MG, MINI, Mitsubishi, Nissan, Opel, Peugeot, Porsche, Renault, Saab, Seat, Skoda, Smart, SsangYong, Subaru, Suzuki, SWM, Tata, Toyota, Vauxhall, Volkswagen, Volvo, Weiwang, Zotye

Programmeren

Hoe de programmeur verbinding maakt met de regelaar: via de OBD-stekker, op de werkbank of direct op de printplaat.Werkmethodes
  • OBD
  • Bench
  • Boot
  • BDM
  • JTAG
Welke regelmodules je ermee kunt uitlezen en programmeren, zoals de motor- of transmissieregelaar.Soorten regelaars
  • Motorregelaar (ECM)
  • Transmissieregelaar (TCM)
  • Carrosseriemodules
  • Batterijmanagement (BMS)

Functies

De inhoud van een defecte regelaar overzetten naar een vervangende. Zo hoeft de nieuwe regelaar niet bij de dealer ingeleerd te worden.Regeleenheid klonen
Ja
Het chassisnummer uitlezen en op een vervangende regelaar zetten, zodat die bij de auto past.VIN lezen en schrijven
Ja
De kilometerstand in een regelaar gelijkzetten met de echte stand, bijvoorbeeld na het vervangen van een teller.Kilometerstand kalibreren
Ja
Een gebruikte regelaar weer als nieuw maken, zodat je hem in een andere auto kunt inbouwen.Terugzetten naar fabrieksstatus
Ja
Na een aanpassing de controlesom opnieuw berekenen, zodat de regelaar de gewijzigde gegevens accepteert.Checksum corrigeren
Ja
De startblokkering (IMMO) in de regelaar aan- of uitzetten, bijvoorbeeld om een gebruikte regelaar te testen.Startblokkering uitschakelen
Ja
De gegevens van de startblokkering uitlezen en ontsleutelen, zodat je sleutels of regelaars kunt koppelen.IMMO-data ontsleutelen
Ja

Hardware

De software waarop het apparaat draait, of welk systeem je pc nodig heeft als het via de computer werkt.Besturingssysteem
Windows 10 of nieuwer
Met welke kabel de programmeur op de pc wordt aangesloten.Aansluiting op computer
USB-A naar USB-B

Afmetingen en gewicht

De lengte, breedte en hoogte van het apparaat. Zo zie je hoeveel ruimte het inneemt.Afmetingen
176 x 115 x 31,7 mm
Het gewicht van het pakket met alles wat erbij zit. Een zware set heeft meestal meer adapters.Verzendgewicht
1,75 kg
Tussen welke temperaturen het apparaat goed werkt. Belangrijk in een koude of warme werkplaats.Bedrijfstemperatuur
-10 tot 55 °C
Voeding
Adapter 14 V / 60 W
JTAG en BDM
Via de C4-10-adapter
Pc-verbinding
USB (type B)
Werkspanning
DC 14 V / 24 V

Overige specificaties

Type
Pc-gestuurde ECU-programmeur
Gewicht
Ca. 0,7 kg
Updates
12 maanden gratis na registratie
