Universele 6-pins J1708 – 16-pins OBD2 Verloopkabel | Bedrijfs- en Werkvoertuig

Name: Universele 6-pins J1708 – 16-pins OBD2 Verloopkabel | Bedrijfs- en Werkvoertuig
Brand: AsTools
SKU: A0048
Price: 5.95 EUR
Availability: InStock

€14,95 incl.

€5,95 incl.

€4,92 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

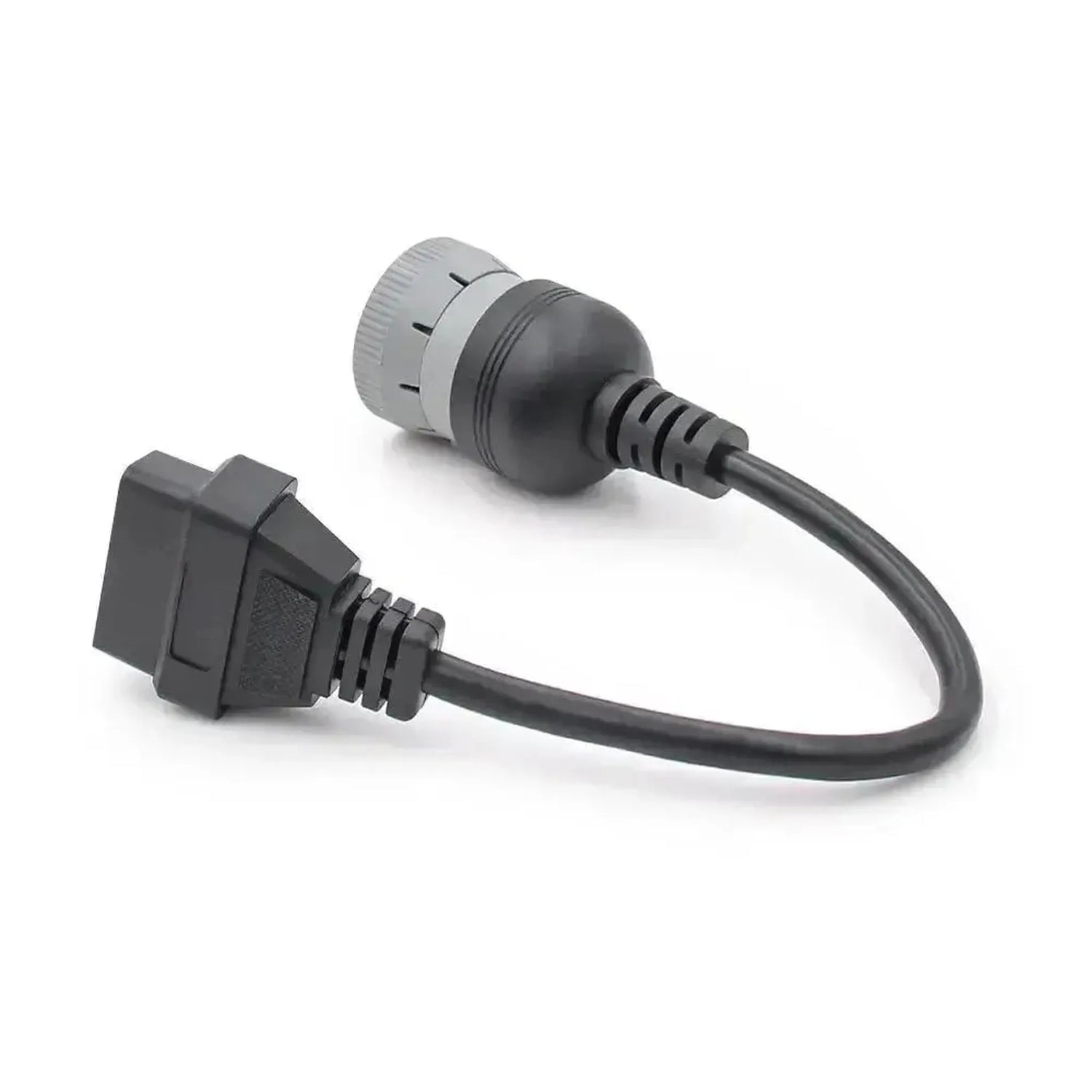

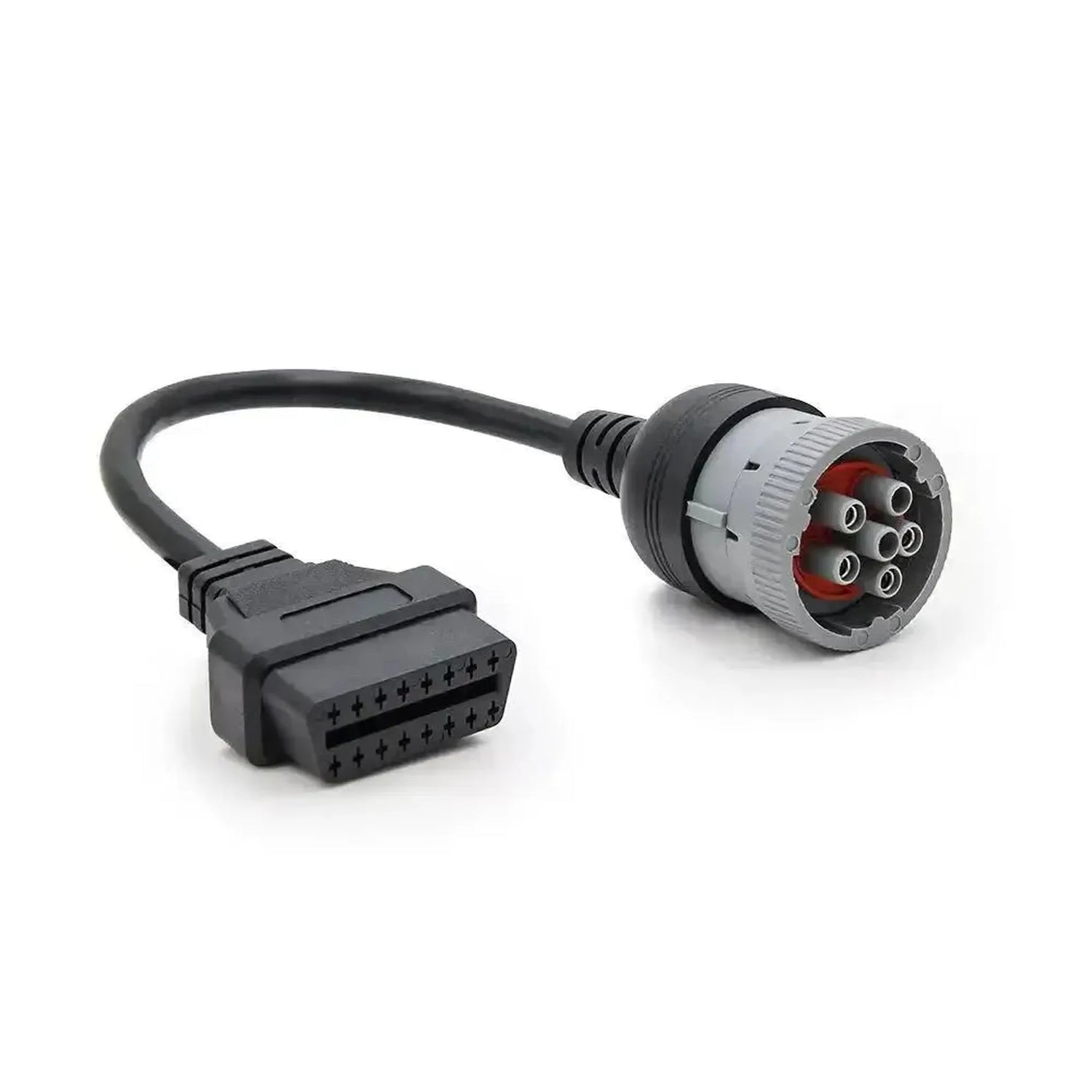

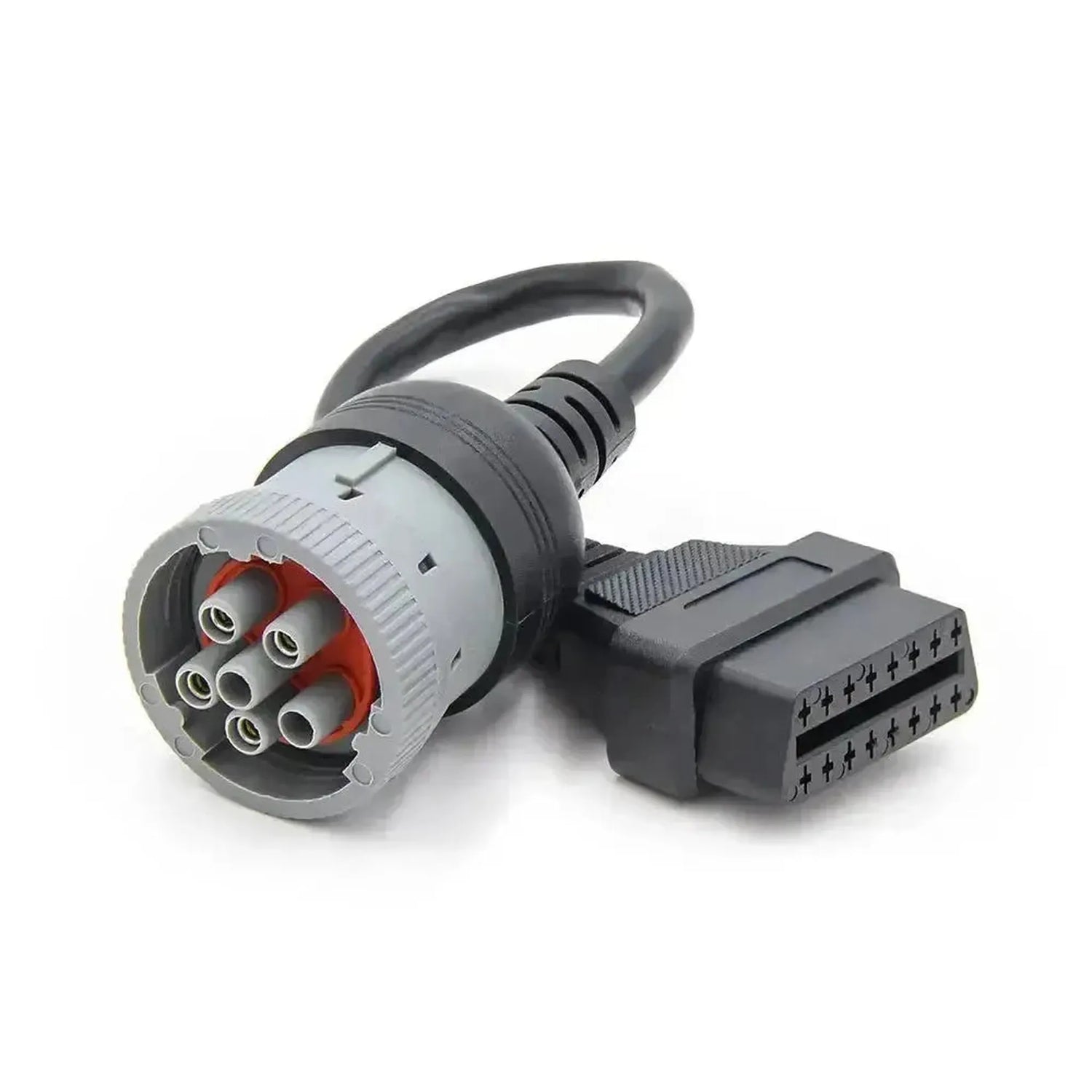

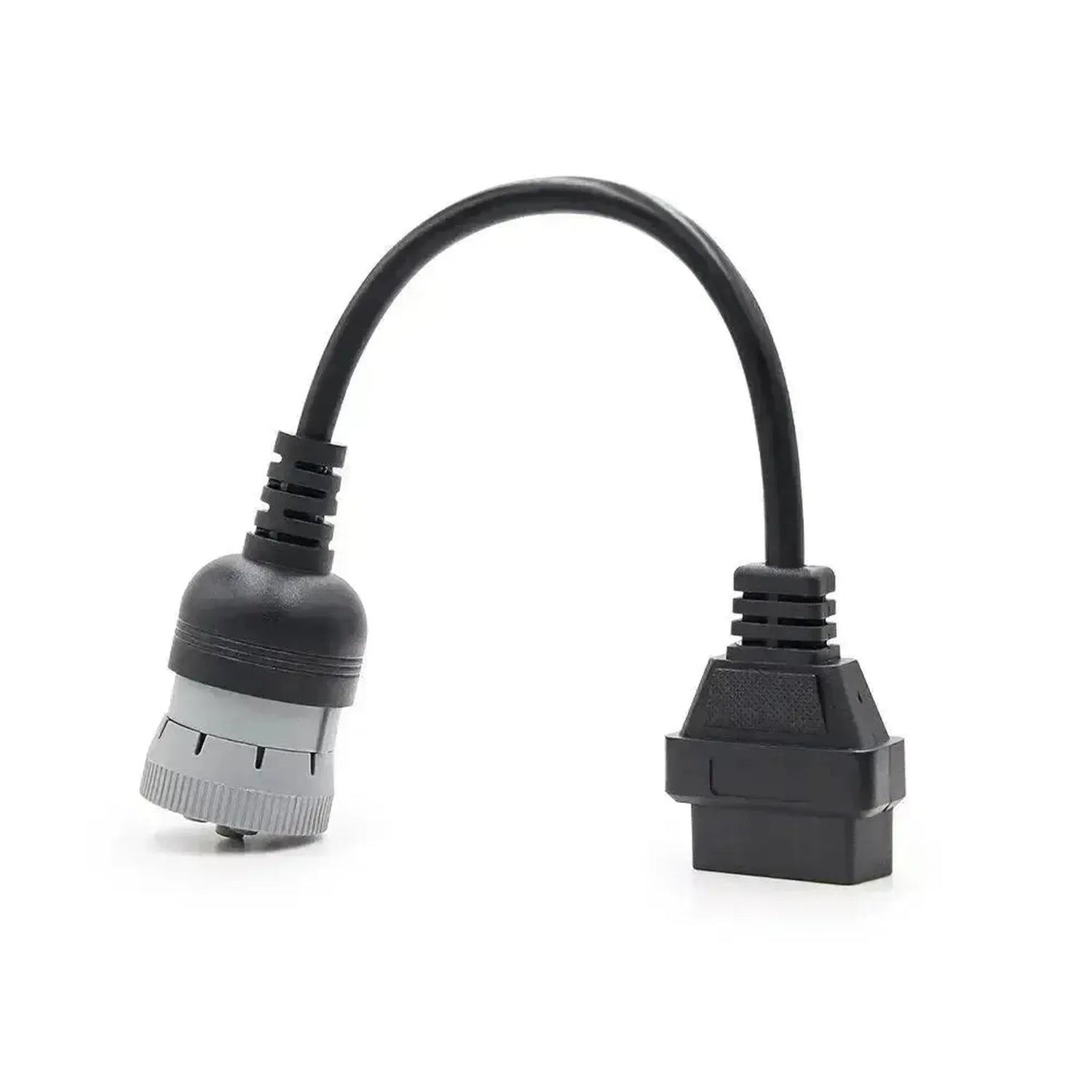

Deze verloopkabel verbindt de 6-pins Deutsch-aansluiting volgens SAE J1708 met een uitleesapparaat met een 16-pins OBD2-stekker. Deze diagnoseaansluiting zit in de cabine en was van ongeveer 1996 tot 2001 de standaard bij zware vrachtwagens.

Via de J1708-datalijn met het J1587-protocol leest u met uw eigen uitleesapparaat foutcodes en live data van de motor en andere systemen. De kabel zet de aansluiting alleen fysiek om. Het uitleesapparaat moet zelf J1708-diagnose ondersteunen en geschikt zijn voor de boordspanning van het voertuig.

PLUSPUNTEN

✔Eén kabel voor vrachtwagens van meerdere merken met de 6-pins J1708-aansluiting.

✔U gebruikt uw bestaande uitleesapparaat met 16-pins OBD2-stekker, mits dat zware voertuigen ondersteunt.

✔Geschikt voor de generatie waarin de 6-pins Deutsch-aansluiting de standaard was.

✔De kabel werkt passief: Er is geen eigen software nodig.

AANDACHTSPUNTEN

✕Uw uitleesapparaat moet de merkspecifieke diagnose en het J1708/J1587-protocol ondersteunen; de kabel zet geen protocollen om.

✕Een eenvoudige EOBD-codelezer werkt niet via deze kabel; die leest alleen emissiegerelateerde OBD2-gegevens.

✕Niet geschikt voor de 9-pins J1939-aansluiting van nieuwere vrachtwagens.

✕De kabel zet geen spanning om; controleer of uw apparaat geschikt is voor de boordspanning, 12 of 24 volt.

Toepassingen en functionaliteiten

De kabel is bedoeld voor monteurs van bedrijfsvoertuigen die oudere vrachtwagens met de 6-pins J1708-aansluiting uitlezen.

Systemen die u kunt benaderen

J1708-datalijn: Regeleenheden op de J1587-bus.
Motorregeling: Het motormanagement.
Overige systemen: Afhankelijk van de uitrusting.

Wat u kunt doen

Foutcodes: Lezen en wissen per systeem.
Live data: Actuele meetwaarden bekijken.
ECU-gegevens: Identificatie van de regeleenheid.

Zo gebruikt u hem

Aansluiting zoeken: Zoek de 6-pins Deutsch-aansluiting in de cabine.
Aansluiten: Steek de 6-pins stekker recht in de aansluiting.
Uitleesapparaat koppelen: Sluit de 16-pins stekker aan op de kabel.
Contact aan: Zet het contact aan, zonder de motor te starten.
Uitlezen: Kies het merk of de J1708-diagnose in het menu.

Compatibele voertuigen en toepassingen

Bepalend is de 6-pins Deutsch-aansluiting voor J1708. Die zit onder meer in vrachtwagens van de volgende merken:

Freightliner:

Vrachtwagens met 6-pins aansluiting: Onder meer 2000 tot 2004.

International:

Vrachtwagens met 6-pins aansluiting: Onder meer 2000 tot 2004.

Kenworth:

Vrachtwagens met 6-pins aansluiting: Onder meer 2000 tot 2004.

Peterbilt:

Vrachtwagens met 6-pins aansluiting: Onder meer 2000 tot 2004.

Western Star:

Vrachtwagens met 6-pins aansluiting: Onder meer 2000 tot 2004.

💡

Goed om te weten: Tel de pinnen in de diagnoseaansluiting. Heeft die 9 pinnen, dan heeft u een J1939-kabel nodig.

Verpakkingsinhoud

1x Universele 6-pins J1708 - 16-pins OBD2 Verloopkabel | Bedrijfs- en Werkvoertuig

Technische specificaties

Algemeen

Het merk van de kabel of adapter. Vaak moet dit passen bij het merk van je diagnoseapparaat.Merk: AsTools
Wat voor product het is: een losse verloopkabel, een adapter zonder kabel of een complete set.Soort product: Verloopkabel

Aansluitingen

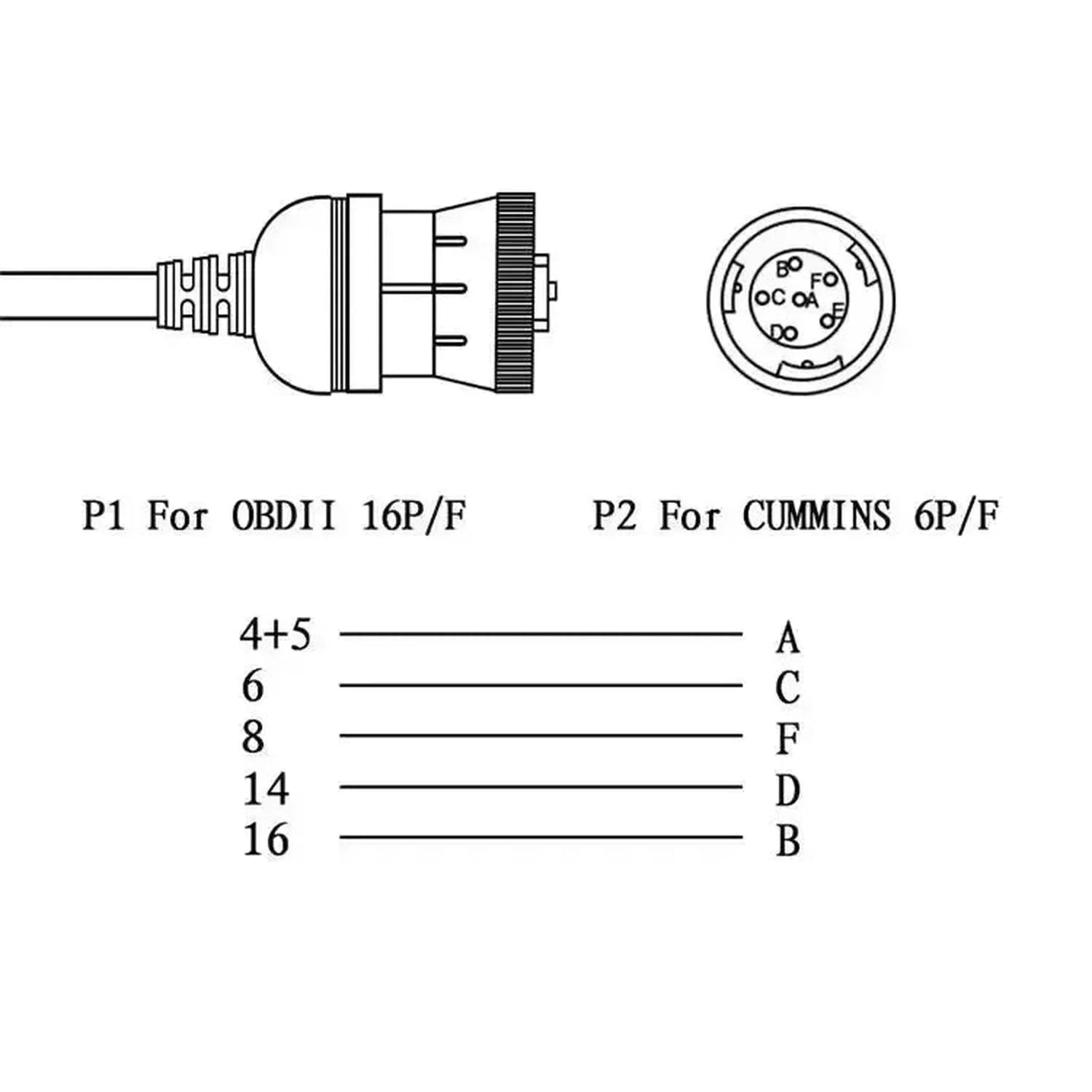

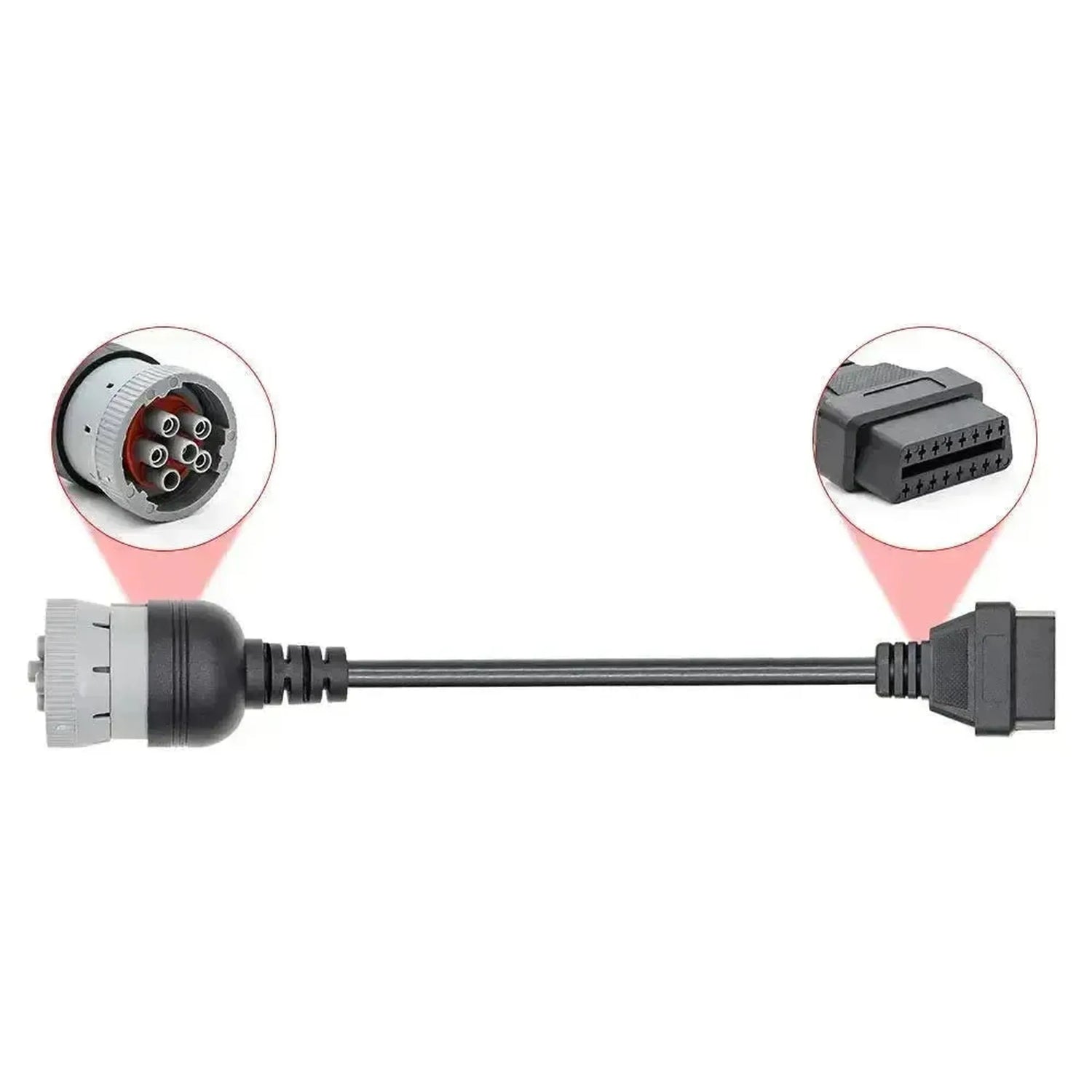

De stekker die in de diagnosepoort van het voertuig of de machine gaat. Die moet precies passen.Aansluiting voertuigzijde: 6-pins Deutsch (J1708)
De stekker aan de kant van je diagnoseapparaat of interface. Meestal een 16-pins OBD2-stekker.Aansluiting apparaatzijde: 16-pins OBD2 (J1962)
Via welke datalijnen de kabel signalen doorgeeft. Het voertuig en de tester moeten dezelfde manier van communiceren gebruiken.Communicatie: SAE J1708
