Jaltest  |  SKU: JDC523A

Jaltest (JDC523A) | Kubota 4-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor

€121,95 incl.
€100,79 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

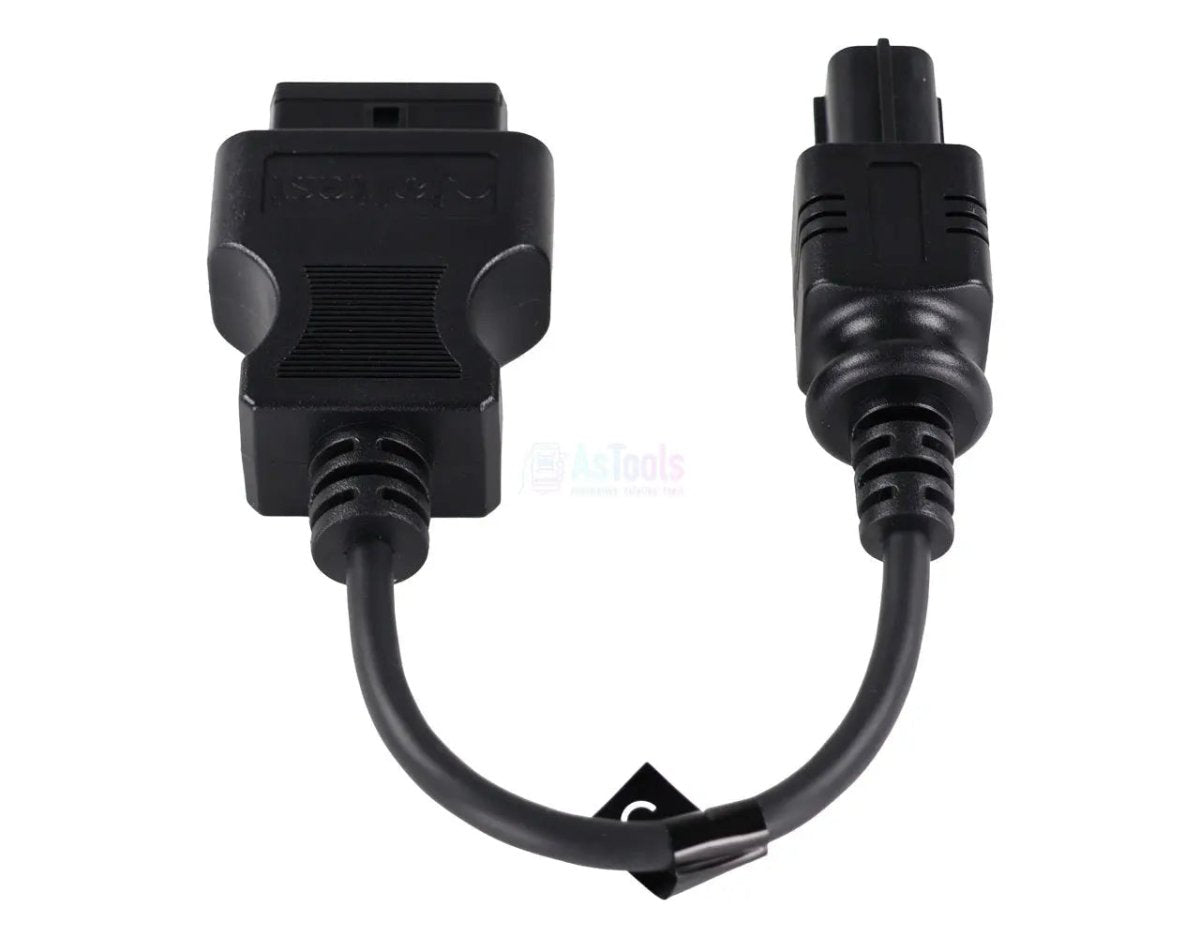

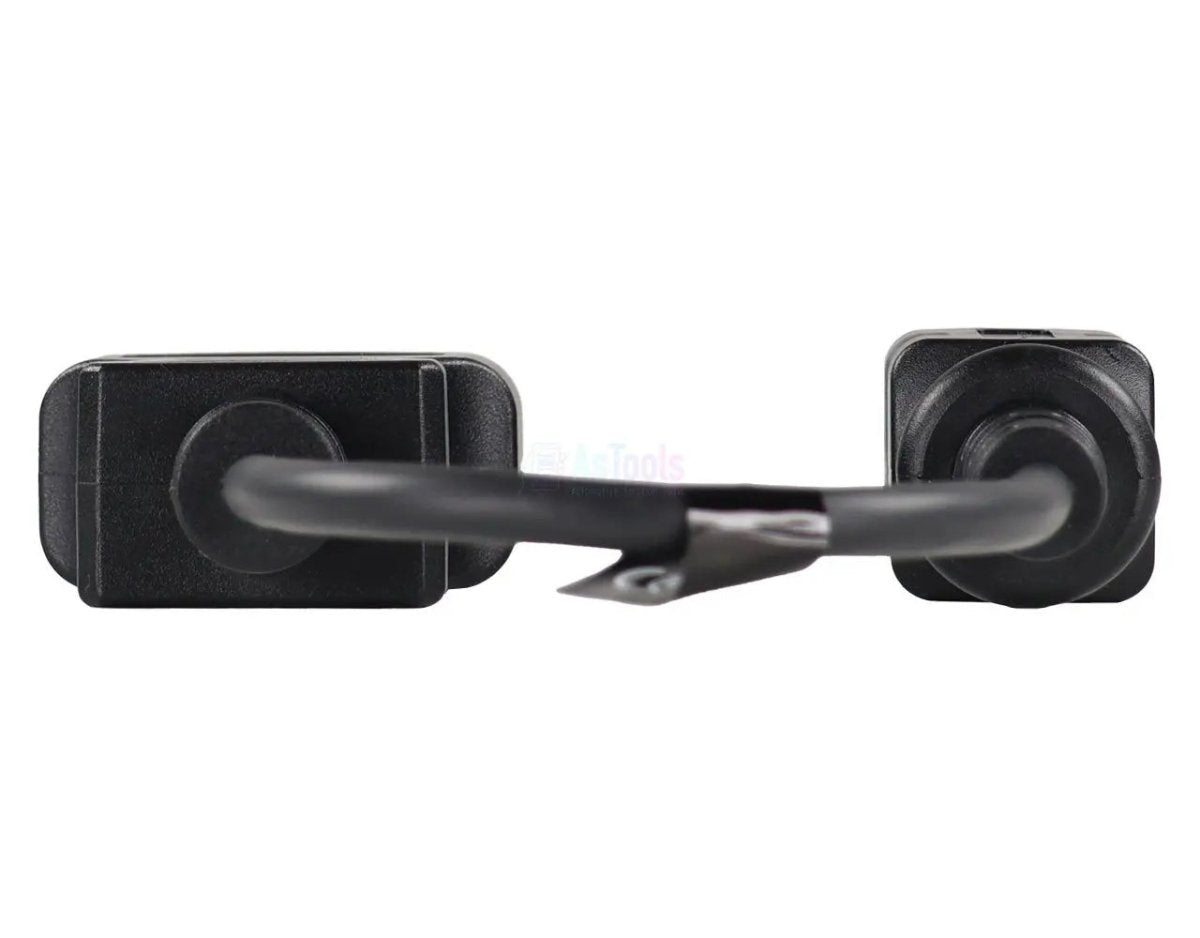

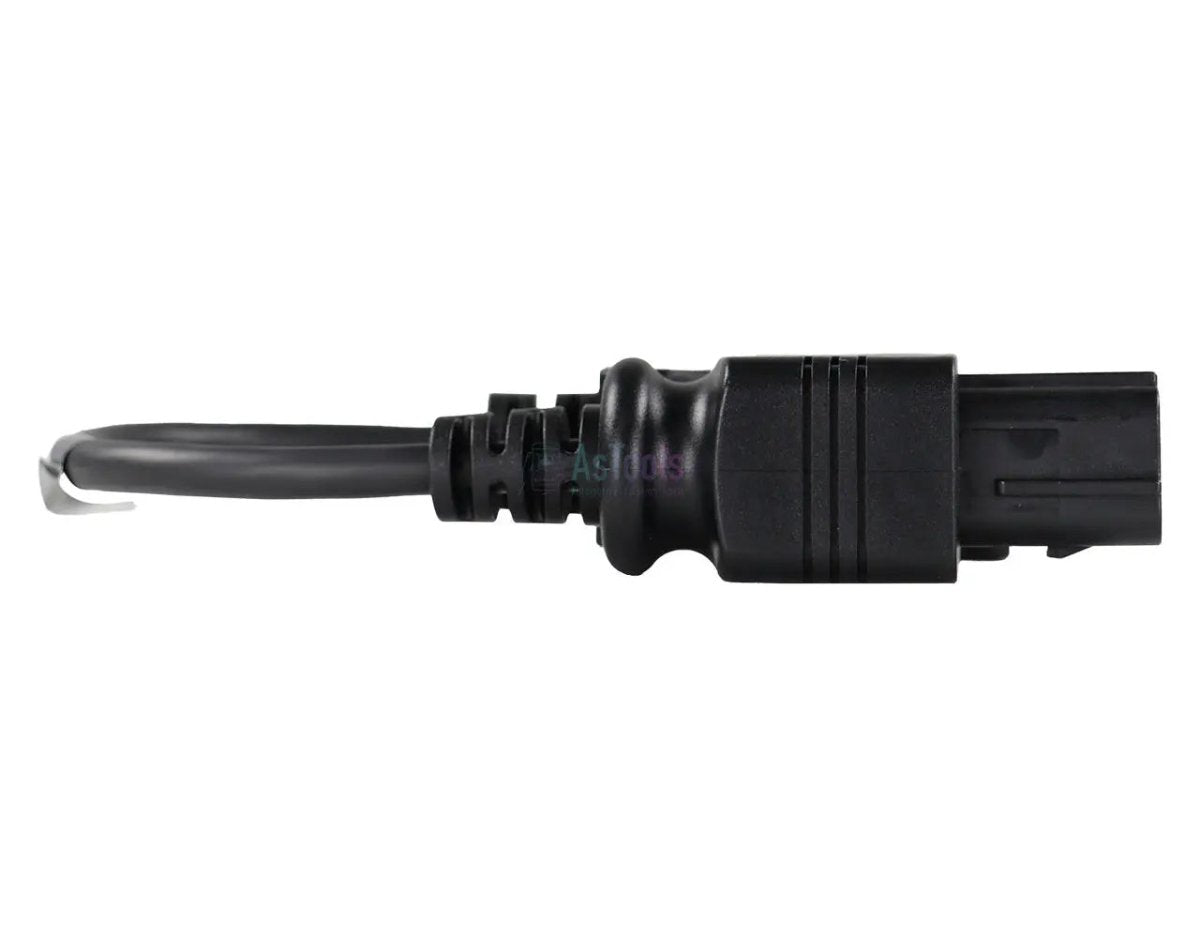

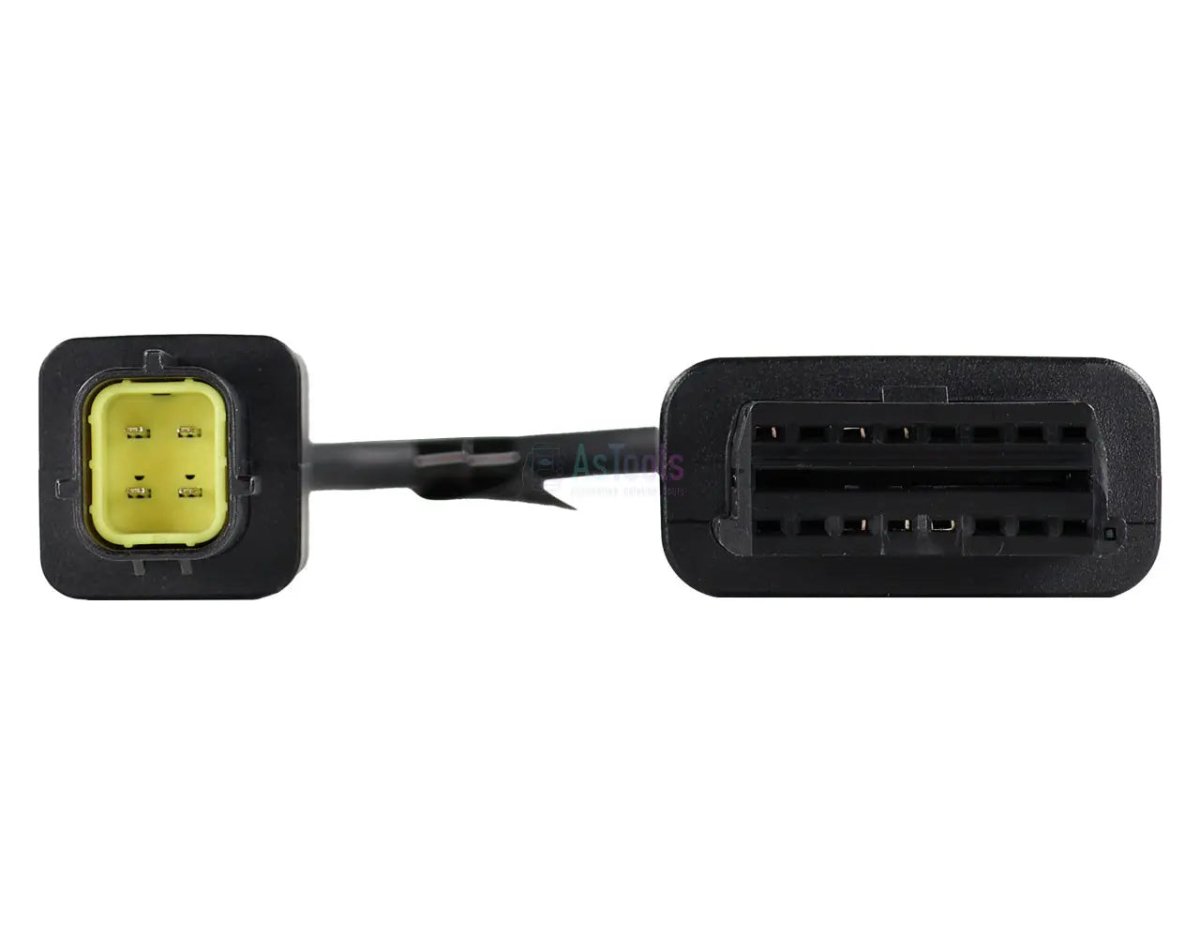

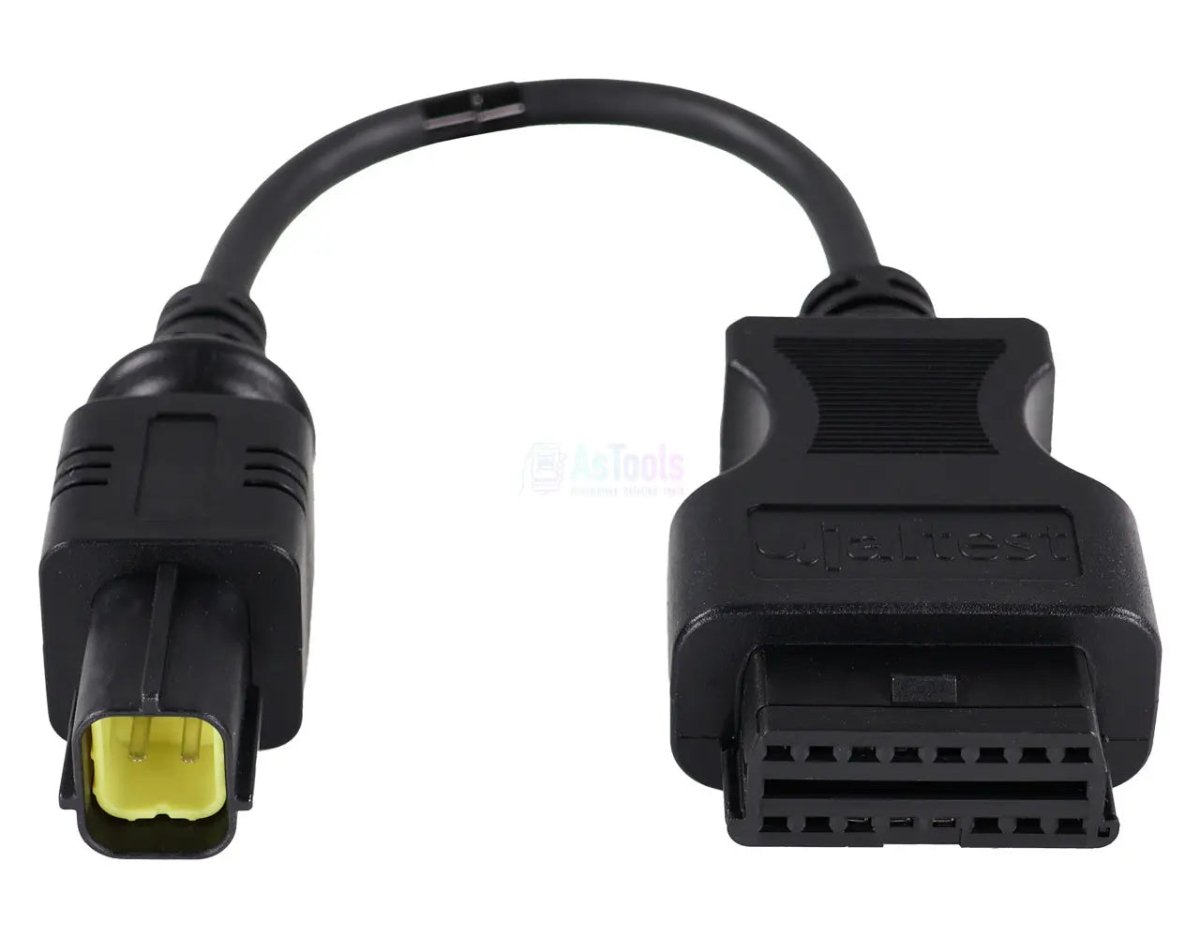

De Jaltest JDC523A verbindt de merkeigen 4-pins diagnoseaansluiting van een Kubota-motor met uw Jaltest-apparatuur. Aan de machinezijde zit een rechthoekige zwarte stekker met een gele contacthouder en vier vlakke pennen, met een rechte snoerinvoer. Aan de interfacezijde eindigt de kabel in de 16-pins OBD2; de totale lengte is 28 tot 30 cm. Die stekker hoort bij het motorblok zelf, dus u vindt hem op of naast de motor en niet op een vaste plaats in de machine.

Met die verbinding komt de Jaltest-software rechtstreeks bij de twee Kubota-motorregelingen uit de dekking: De E-CDIS met commonrail-inspuiting en de ECU 05. Bij allebei staat dezelfde functieomvang in de dekking, van foutcodes en meetwaarden tot onderhoud en aanvullende acties, en bepaalt de uitvoering van het blok welke regeling u aantreft. Omdat Kubota compacte blokken aan veel machinebouwers levert, telt de kabel mee in Jaltest AGV, OHW, MHE en Multi-purpose Vehicle.

PLUSPUNTEN

✔Bereikt beide Kubota-motorregelingen uit de dekking: E-CDIS met commonrail-inspuiting en ECU 05.
✔Bij allebei staan foutcodes, meetwaarden, ECU-gegevens, onderhoud en aanvullende acties in de dekking.
✔De kabel telt mee in vier Jaltest-modules: AGV, OHW, MHE en Multi-purpose Vehicle.
✔Dekt zowel de dieselreeksen D en V als de WG-gasmotoren.

AANDACHTSPUNTEN

✕Alleen voor de 4-pins Kubota-stekker met de gele contacthouder; blokken van andere fabrikanten hebben een eigen aansluiting.
✕De aansluiting zit op of naast het motorblok en niet op een vaste plaats in de machine, dus zoeken hoort erbij.
✕U bereikt hiermee de motorregeling; de overige systemen van de machine houden hun eigen aansluiting.
✕Met 28 tot 30 cm is de kabel kort, dus de interface hangt tijdens het meten vlak bij het blok.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de motorregeling van het Kubota-blok. Welke van de twee regelingen erin zit, bepaalt de uitvoering van de motor en niet de machine eromheen. De eenheden hieronder komen uit de Kubota-dekking en hebben allebei dezelfde functieomvang, van foutcodes tot aanvullende acties.

Regeleenheden die u kunt benaderen

  • E-CDIS, elektronische dieselregeling met commonrail-inspuiting: De commonrail-motorregeling van Kubota.
  • ECU 05, elektronische dieselregeling: De tweede regeleenheid uit de Kubota-dekking, met dezelfde functieomvang als de E-CDIS.

Wat u kunt doen

  • Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen met de omschrijving van de storing, en het na reparatie leegmaken.
  • Meetwaarden bekijken: De actuele waarden van de sensoren op de regeleenheid, met de mogelijkheid alarmgrenzen in te stellen voor waarden buiten het normale bereik.
  • Onderhoud raadplegen: De onderhoudsintervallen van de motor opvragen en de uitgevoerde werkzaamheden vastleggen in een rapport.
  • Aanvullende acties uitvoeren: De extra procedures per regeleenheid, zoals reset- en instelfuncties. Bij Kubota beschikbaar op zowel de E-CDIS als de ECU 05.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet de machine. Kubota levert zijn blokken als losse aandrijving, dus de motorreeks telt en niet het merk op de motorkap. Deze kabel past op elk Kubota-blok met de 4-pins aansluiting met de gele contacthouder; controleer dat aan de machine zelf voordat u bestelt. Onderstaande reeksen staan in de Kubota-dekking.

Kubota:

  • D-serie: D 1803
  • V-serie: V 1505, V 2403, V 2607, V 3307, V 3800, V 4309, V 5009 en V 6108
  • WG-gasmotoren: WG 1605, WG 1903, WG 2503 en WG 3800
  • Ingebouwd in compacte grond- en bouwmachines, landbouwmachines, hef- en hijswerktuigen, veeg- en werkvoertuigen en stationaire opstellingen
💡
Goed om te weten: De 4-pins diagnoseaansluiting hoort bij het Kubota-blok en zit op of naast de motor, niet op een vaste plaats in de machine. U herkent hem aan de gele contacthouder in een zwarte behuizing. Controleer aan de machine zelf welke aansluiting op uw motor zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC523A) | Kubota 4-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Technische specificaties

Algemeen

De fabrikant van de kabel. Jaltest-kabels werken met de diagnoseapparatuur van Jaltest.Merk
Jaltest (Cojali)
Wat voor kabel het is. Een diagnosekabel verbindt met de diagnosestekker, een meetkabel meet een los onderdeel door.Soort kabel
Verloopkabel
Bij welk softwarepakket van Jaltest de kabel hoort. Je hebt een licentie voor die module nodig om de kabel te gebruiken.Jaltest-softwaremodule
  • AGV landbouw
  • OHW bouw- en terreinmachines
  • MHE intern transport
  • Multi-purpose Vehicle

Aansluitingen

Op welke versie van de Jaltest Link diagnose-interface de kabel past. Niet elke kabel werkt op elke versie.Geschikte Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
De stekker aan de kant van het diagnoseapparaat. Die moet passen op je interface of diagnosekabel.Aansluiting aan interfacekant
16-pins OBD2
De stekker aan de kant van het voertuig, de motor of de machine. Die moet passen op de diagnosestekker of het onderdeel.Aansluiting aan voertuigkant
4-pins OBD
Hoe lang de kabel is. Een langere kabel geeft meer ruimte om te werken.Kabellengte
28 tot 30 cm

Diagnosefuncties

Of je foutcodes niet alleen kunt lezen maar ook wissen. Bij sommige systemen kan alleen lezen.Foutcodes wissen
Of je de actuele waarden van sensoren kunt zien terwijl het voertuig draait. Handig om een storing op te sporen.Meetwaarden live bekijken
Of je kunt zien wanneer het volgende onderhoud nodig is. Handig om een beurt goed te plannen.Onderhoudsgegevens bekijken
Of je extra procedures kunt uitvoeren die Jaltest per regeleenheid aanbiedt, zoals tests of inleerprocedures.Aanvullende procedures

Gebruik

In welke Jaltest-kabelset deze kabel ook zit. Heb je die set al, dan heb je deze kabel misschien al.Onderdeel van kabelset
AGV-kabelset
Referentienummer
JDC523A
Regeleenheden
E-CDIS en ECU 05 (motorregeling)

Overige specificaties

Toepassing
Kubota-motoren met 4-pins diagnoseaansluiting
Onderdeel van kabelset
AGV-kabelset (70002003)
