De Topdon TopScan Moto 3-in-1 Kabelpakket accessoires is een fysieke uitbreidingsset voor het uitvoeren van voertuigdiagnostiek op diverse motorfietsmerken. Het doel van deze kabelset is het creëren van een betrouwbare verbinding tussen een standaard 16-polige OBD2-diagnosescanner en de merkspecifieke datapoorten van motorfietsen. De set kenmerkt zich door adapterkabels met de exacte hardwarematige pin-out voor het succesvol routeren van K-line en CAN-bus communicatiesignalen vanaf het motorstuurapparaat (ECU) naar de tester.
Bij het aansluiten converteert de interne bedrading de specifieke pinbezetting van de voertuigconnector mechanisch en elektrisch naar de gestandaardiseerde J1962 OBD2-aansluiting. Dit maakt uitlezen, coderen en foutwissen met universele apparatuur mogelijk. Voor motorfietssystemen die geen 12V-voeding via de eigen diagnosepoort leveren, maakt het systeem gebruik van een 3-polige verloopkabel met geïntegreerde accuklemmen. Hiermee wordt de werkspanning direct vanaf de voertuigaccu gehaald, wat een stabiele stroomvoorziening voor de diagnosetester garandeert tijdens actieve diagnoseprocessen.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Deze adapterset maakt het mogelijk om universele diagnoseapparatuur aan te sluiten op gesloten, merkspecifieke motorfietsnetwerken om datacommunicatie tot stand te brengen.
- OBD2 signaalconversie: Zet de specifieke pinout van voertuigconnectoren mechanisch en elektrisch om naar de standaard 16-polige female OBD2-vormgeving, zodat standaard OBD-stekkers aangesloten kunnen worden.
- Externe stroomvoorziening: Levert via de geïntegreerde krokodillenklemmen een constante 12V-bedrijfsspanning aan de aangesloten diagnosetester bij het uitlezen van oudere motorfietsen die geen voeding via de diagnosepoort bieden.
- Hardwarematige protocoloverdracht: Faciliteert de correcte draadbezetting voor het foutloos overbrengen van communicatiesignalen zoals CAN High, CAN Low en de K-line tussen de regeleenheid van de motor en de diagnosetester.
Speciale functies en mogelijkheden
Het kabelpakket bevat specifieke constructies om de diagnosesessies in de werkplaats efficiënter en veiliger in te richten.
- Gecombineerde Y-kabel lay-out: Bundelt de veelgebruikte 4-polige en 6-polige aansluitingen voor Harley-Davidson in één overkoepelende adapterkabel, waardoor direct de juiste connector voorhanden is zonder kabels te hoeven wisselen.
- Geïntegreerde zekeringhouder: De accuklem-aansluiting is uitgerust met een vervangbare standaard steekzekering in de plus-kabel. Dit beschermt zowel het diagnoseapparaat als het elektrische circuit van het voertuig tegen spanningspieken en kortsluiting tijdens het testen.

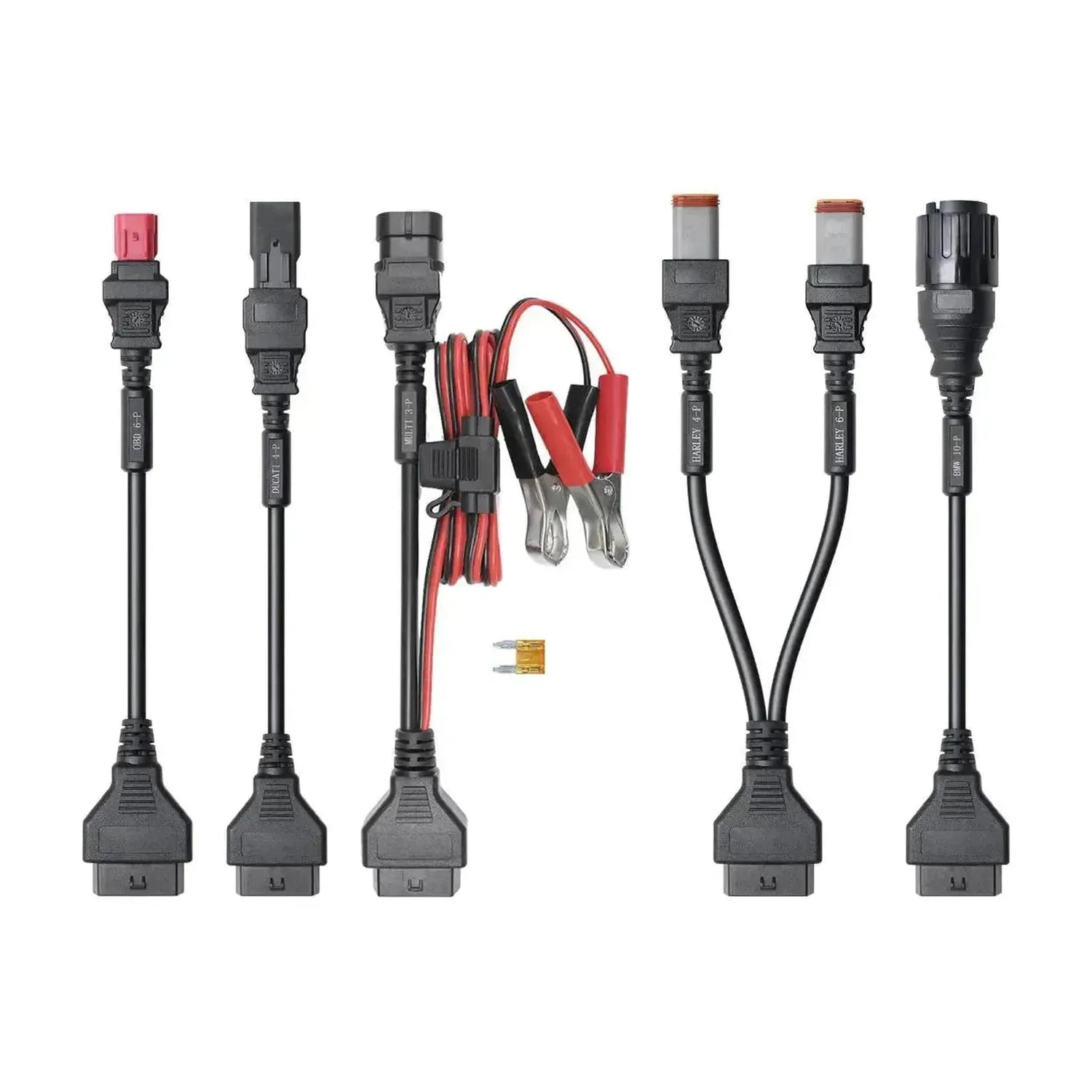

Verpakkingsinhoud
- 1x Topdon TopScan Moto 3-in-1 Kabelpakket
- 1x OBD 6-P adapterkabel (rood)
- 1x DUCATI 4-P adapterkabel
- 1x MULTI 3-P adapterkabel inclusief 12V accuklemmen
- 1x HARLEY 4-P en 6-P Y-adapterkabel
- 1x BMW 10-P adapterkabel
- 1x Reserve steekzekering
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Productmerk | Topdon |
| Productmodel | TopScan Moto 3-in-1 Kabelpakket |
| Aansluiting testerzijde | 16-pin OBD2 (J1962) female |
| Motorfiets connectoren | BMW 10-pin, Harley 4-pin, Harley 6-pin, Ducati 4-pin, OBD 6-pin, Multi 3-pin |
| Ondersteunde protocollen | Pass-through voor CAN-bus en K-line (afhankelijk van tester) |
| Voedingsmethode | Via voertuigdiagnosepoort of via meegeleverde 12V accuklemmen |
| Elektrische beveiliging | Geïntegreerde steekzekering op de externe voedingskabel |
